Silinder Udara

SOLH Richge MXF meja slaid pneumatik ketegaran tinggi ultra nipis boleh ditukar ganti dengan siri SMC MXF. Panduan silinder dan penggelek silang disusun selari, dengan ketinggian badan dikurangkan sebanyak 40% berbanding dengan model MXS yang setara, sesuai untuk peralatan automasi dengan pelepasan menegak terhad. Ia menyokong pemasangan dwi atas dan bawah dengan lubang pin kedudukan, ketepatan kedudukan ulangan ±0.02mm, saiz gerek φ8~20mm dan lejang standard maksimum 100mm. Dilengkapi dengan penampan poliuretana dwi hujung sebagai standard, pelaras lejang X10/X11 pilihan dan penimbal hidraulik. Magnet terbina dalam berfungsi dengan suis magnet dan membolehkan operasi kitaran panjang tanpa minyak. Digunakan secara meluas untuk pemindahan lejang panjang beban sederhana seperti pengendalian modul 3C, tekanan ketepatan dan penukaran stesen.

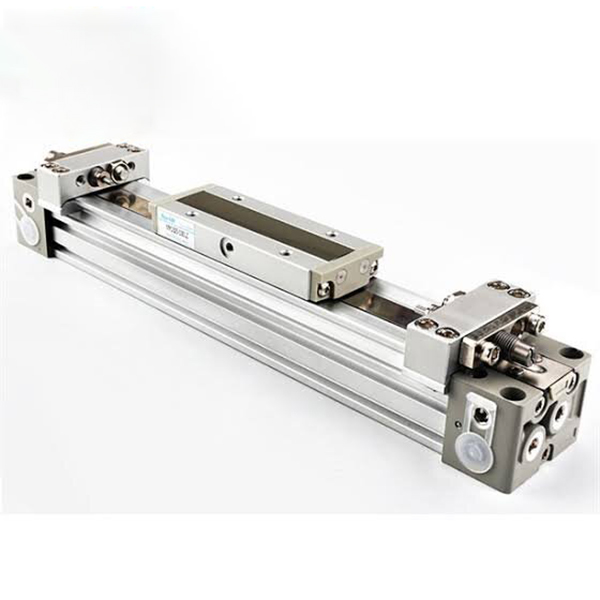

SOLH MY1B silinder asas tanpa rod bercantum secara mekanikal mencapai kebolehtukaran penuh dengan model SMC yang sepadan. Dilengkapi dengan tali pinggang pengedap dalam dan tali pinggang kalis habuk luar, ia membatalkan rod omboh luaran, yang panjang pemasangan keseluruhannya hampir dengan lejang berkesan dan menjimatkan lebih daripada 50% ruang susun atur berbanding dengan silinder rod pengikat. Saiz gerudi berjulat dari φ10 hingga 100mm dengan lejang maksimum sehingga 5000mm. Meja slaid disambungkan secara tegar dengan omboh dengan rintangan lenturan yang luar biasa, membolehkan pemasangan beban terus tanpa panduan tambahan di bawah beban ringan. Paip empat arah (depan, belakang, sisi, bawah) tersedia; model φ25~40 menyedari 17% pengurangan berat. Kusyen udara boleh laras terbina dalam standard dilengkapi, dengan penimbal hidraulik luaran pilihan dan pelaras lejang dwi hujung. Alur pra-tempah sesuai dengan suis magnet siri D-M9, dan operasi bebas minyak disokong untuk bengkel bersih. Dikelaskan mengikut kapasiti beban: φ10~20 untuk tugas ringan, φ25~40 untuk tugas sederhana ringan, φ50~63 untuk tugas sederhana, φ80~100 untuk tugas berat. Digunakan secara meluas dalam penghantaran bahan jarak jauh, penggerak pintu automatik, peralihan bahan kerja berat dalam pemesinan dan kedudukan lejang panjang yang menolak talian automasi bukan standard sebagai penyelesaian pemanduan linear universal yang menjimatkan.

Silinder tanpa rod gandingan magnetik SOLH CY3 ialah versi siri CY1 yang dinaik taraf dengan kebolehtukaran dimensi penuh dengan rakan sejawat SMC. Ia menggunakan pemacu segerak magnet tanpa sentuhan antara omboh dalaman dan gerabak slaid luaran di dalam tong tertutup sepenuhnya untuk mencapai kebocoran udara sifar dan operasi bebas pencemaran. Saiz gerek berjulat dari φ6 hingga φ63 mm dengan lejang maksimum sehingga 5000 mm, memotong jejak pemasangan sebanyak 50% berbanding dengan silinder rod pengikat konvensional. Dua varian tersedia: jenis asas CY3B yang memerlukan kurungan hujung dan panduan luaran untuk mengelakkan beban sipi dan penyahgandingan magnet; Versi pelekap terus CY3R ditetapkan terus pada pangkalan peralatan untuk menjimatkan ruang pelekap tambahan. Cincin tahan haus yang dipanjangkan menurunkan tekanan kerja minimum kepada 0.12 MPa. Penampan getah dwi hujung standard dilengkapi, dan versi kelajuan tinggi X160 pilihan menyokong kelajuan maksimum 1500 mm/s. Slot pra-tetap memuatkan suis magnet D-M9 untuk maklum balas kedudukan. Operasi bebas minyak standard sesuai dengan bengkel bebas habuk untuk industri semikonduktor, elektronik, perubatan dan makanan. Ia mengendalikan beban ringan hingga sederhana dari 0.5 kg hingga 40 kg untuk pemindahan bahan kerja jarak jauh, pengaktifan pintu pelindung dan gerakan linear lejang panjang yang padat dalam automasi kebersihan.

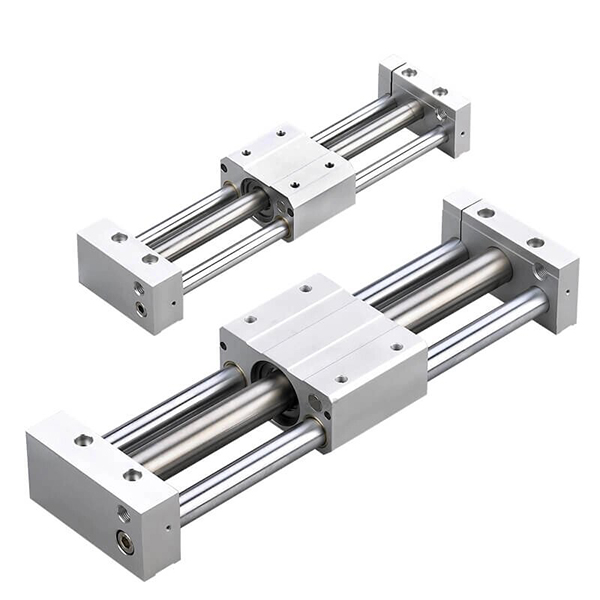

Siri SOLH CY1 ialah silinder tanpa rod gandingan magnetik ekonomik klasik, pendahulu siri CY3 yang dinaik taraf, boleh ditukar ganti sepenuhnya secara dimensi dengan produk SMC CY1 asal. Ia menggunakan pemacu segerak magnet tanpa sentuhan dan struktur tong tertutup sepenuhnya dengan kebocoran udara sifar, sesuai untuk persekitaran kerja bersih bebas minyak bagi industri elektronik, perubatan dan makanan. Saiz gerek berjulat dari φ6 hingga 63 mm, lejang standard sehingga 1000 mm dan lejang lanjutan maksimum 1500 mm dengan prestasi kos yang sangat baik. Lima versi struktur tersedia: jenis asas CY1B yang memerlukan panduan luaran dan kurungan hujung; CY1S dengan galas gelongsor terbina dalam untuk beban ringan tanpa panduan tambahan; Jenis galas bebola CY1L untuk salingan frekuensi tinggi yang licin; Model ketepatan tinggi CY1H mencapai ketepatan kedudukan berulang ±0.02mm; Jenis berprofil rendah CY1F dengan ketinggian keseluruhan dikurangkan sebanyak 29% untuk ruang pemasangan menegak yang sempit. Tekanan permulaan minimum ialah 0.18MPa, dilengkapi dengan penampan getah dwi hujung standard dan penimbal hidraulik luaran pilihan, serasi dengan suis magnet D-M9 dan D-A9 untuk maklum balas isyarat kedudukan. Kosnya kurang daripada siri CY3 dan berfungsi sebagai pilihan kos efektif untuk automasi konvensional terhad bajet termasuk pemindahan bahan bilik bersih, pemanduan pintu pelindung dan pengangkutan bahan kerja jarak sederhana jauh di bawah beban ringan hingga sederhana antara 0.5kg hingga 40kg.

Silinder tanpa rod gandingan magnet siri SOLH RM direka bentuk untuk boleh ditukar ganti dengan rakan sejawat Airtac. Ia menggunakan pemacu segerak magnet tanpa sentuhan dan struktur tong tertutup sepenuhnya untuk kebocoran sifar dan operasi bebas habuk, sesuai untuk persekitaran bersih bebas minyak bagi industri elektronik, perubatan dan makanan. Saiz gerek berjulat dari φ10 hingga φ40 mm dengan lejang maksimum 2000 mm, beroperasi dalam julat suhu industri yang luas iaitu -20℃~70℃ dan menampilkan tekanan permulaan minimum 0.15 MPa. Empat varian struktur tersedia: Jenis asas RMS tanpa panduan terbina dalam yang memerlukan rel luar dan kurungan hujung dengan kos terendah; Jenis standard RMT disepadukan dengan rod panduan dwi dan galas gelongsor untuk menahan beban sisi biasa tanpa panduan tambahan untuk pemasangan mudah; Versi ketepatan RMTL dengan rod panduan ketepatan tinggi lanjutan mencapai ketepatan kedudukan berulang ±0.1mm; Jenis slaid bertetulang tugas berat RMH dengan kapasiti anti pesongan yang kuat untuk galas beban bebas. Penampan getah dwi hujung standard dilengkapi, dengan penimbal boleh laras pilihan dan penimbal hidraulik luaran untuk pergerakan stabil sehingga 500 mm/s. Kit suis magnet pilihan sepadan dengan penderia D-M9 untuk maklum balas isyarat kedudukan. Struktur panduan terbina dalam mengurangkan perolehan tambahan dan kos pemasangan panduan linear luaran. Ia memberikan prestasi kos yang cemerlang berbanding siri SMC CY1 dan CY3, digunakan secara meluas dalam penghantaran bahan jarak jauh, pengaktifan pintu pelindung dan pemasangan semula penjimatan ruang silinder rod pengikat konvensional pada barisan pengeluaran automatik bajet sederhana.

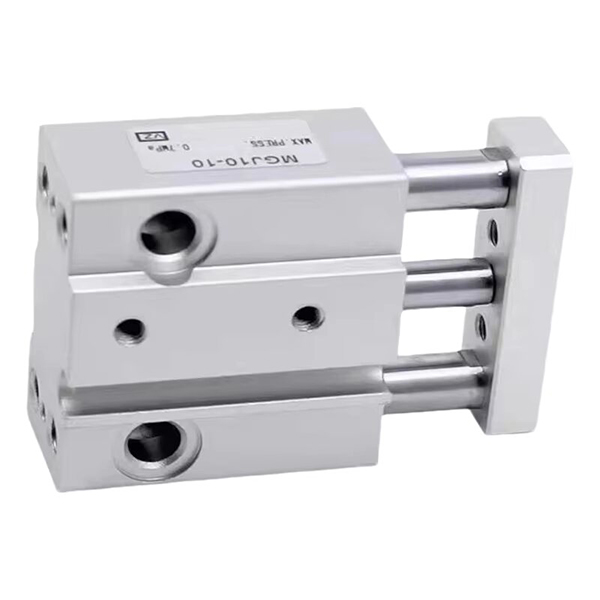

Silinder rod panduan mini ultra-kompak SOLH MGJ boleh ditukar ganti sepenuhnya dengan produk standard SMC, dibangunkan secara eksklusif untuk automasi kecil. Ia hanya membekalkan dua saiz lubang kecil φ6 mm dan φ10 mm dengan lejang ultra-pendek dari 5 mm hingga 20 mm. Rod pemandu dwi terbina dalam dan bingkai panduan bersepadu memberikan prestasi anti putaran ultra-tepat dalam ±0.1°, menghalang anjakan sudut semasa mengapit dan memasang komponen mikro. Struktur yang sangat ringan beratnya hanya 27.3 g untuk model MGJ6-5. Permukaan pemasangan dwi (bahagian bawah & belakang) dan paip & pendawaian terpusat satu sisi memudahkan susun atur yang kemas untuk susunan berbilang silinder padat. Mengguna pakai struktur bebas penyelenggaraan bebas minyak dengan penampan getah dwi hujung, ia menyokong timbal balik frekuensi tinggi yang stabil dalam lingkungan -10℃~60℃. Digunakan secara meluas dalam penjepit komponen elektronik ketepatan, kedudukan PCB, penggerak injap kecil peranti perubatan, pengangkatan jarum pensampelan, pelarasan anjakan mikro dalam bengkel bersih semikonduktor dan penalaan halus kanta optik. Berbanding dengan silinder kompak MGP standard, ia menampilkan dimensi keseluruhan yang dikurangkan secara drastik, tujahan mikro yang memuaskan dengan sempurna, ruang pemasangan terhad dan permintaan penentududukan anti-putaran ketepatan tinggi automasi kecil.

Silinder rod pemandu padat nipis siri SOLH MGP boleh ditukar ganti secara dimensi dengan produk SMC tulen. Ia menggunakan struktur bersepadu tong silinder, rod panduan dwi dan galas ketepatan dengan rintangan kilasan terbina dalam dan kapasiti beban sisi yang berkuasa tanpa aksesori pemandu luaran. Strukturnya yang nipis rata memotong 17%~24% berat berbanding dengan silinder konvensional, sangat sesuai untuk operasi automasi padat seperti menekan, meletakkan kedudukan, mengangkat dan pemindahan bahan kerja. Tiga sub-jenis yang dikelaskan mengikut galas meliputi keadaan kerja yang pelbagai: MGPM dengan sesendal gelongsor logam menampilkan rintangan haus yang luar biasa dan prestasi kalis debu untuk beban sisi yang berat dan kerja kitaran berkelajuan rendah yang berdebu; Sendal bola MGPL memberikan geseran ultra-rendah dan gerakan lancar untuk salingan kerap berkelajuan tinggi; Galas bebola berketepatan tinggi kelegaan sifar MGPA mencapai ketepatan anti putaran sehingga ±0.01mm untuk pemasangan dan penentukuran ketepatan. Saiz gerek berkisar antara φ12 hingga 100 mm dengan lejang standard 5~300 mm. Penampan getah dwi hujung standard dilengkapi, manakala penimbal kusyen udara AZ adalah pilihan untuk gerek melebihi 20 mm untuk menyerap hentaman teruk semasa pergerakan tugas berat berkelajuan tinggi. Slot terbina dalam menyokong pemasangan terus suis magnet D-M9, A93 tanpa pendakap tambahan untuk pendawaian yang kemas. Tekanan operasi berjulat dari 0.12 MPa hingga 1.0 MPa dengan tekanan penggerak minimum 0.1 MPa di bawah suhu ambien -10℃~60℃. Digunakan secara meluas dalam kedudukan & penekanan PCB elektronik, pengangkatan jig pemeriksaan, penyusuan pembungkusan dan pengapit pengehadan automasi am, ia bertindak sebagai penggerak pneumatik berpandu bersepadu yang sangat serba boleh.

Silinder rod panduan bersepadu ultra nipis siri SOLH MGQ boleh ditukar ganti sepenuhnya dengan spesifikasi SMC asal. Struktur bersepadu tong silinder dan rod pemandu mengurangkan ketebalan keseluruhan sebanyak 50% berbanding dengan silinder berpandu konvensional untuk menjimatkan ruang pemasangan. Ia meliputi saiz gerek φ12~100 mm dan lejang standard 25~250 mm, ditawarkan dalam dua konfigurasi: galas slaid aloi karbon MGQM dan galas bebola ketepatan tinggi MGQL. Struktur rod pemandu dwi simetri memberikan rintangan yang luar biasa kepada beban sisi, pesongan dan kilasan. Versi galas bebola MGQL mencapai ketepatan anti putaran ±0.04°~±0.08°, manakala jenis galas slaid MGQM menampilkan rintangan haus yang sangat baik, prestasi kalis habuk dan kelebihan kos untuk keadaan berdebu tugas berat. Konfigurasi standard termasuk gelang magnet terbina dalam, penampan getah dwi hujung dan operasi tanpa penyelenggaraan tanpa minyak. Varian suhu tinggi XB6 pilihan berfungsi secara berterusan sehingga 150 ℃. Berbilang lubang pelekap dikhaskan pada badan silinder; suis magnet boleh dipasang pada empat sisi untuk lubang ≥32 mm, dan kurungan bebibir/kaki menyokong pemasangan berbilang sudut. Dengan tekanan kerja minimum 0.1 MPa, ia digunakan secara meluas untuk penentududukan & pengangkatan penyumbat talian penghantar, lontar dan pengeliman PCB dalam elektronik 3C, penggerak pintu untuk jentera pembungkusan dan bicu jig. Ia menggantikan silinder berasingan serta pemasangan panduan luaran untuk memudahkan reka bentuk mekanikal. Berbanding dengan MGP standard dan siri MGG tugas berat, MGQ mempunyai profil paling nipis dan prestasi optimum untuk operasi berketepatan tinggi dalam ruang pemasangan terkurung.

Silinder rod panduan lejang panjang tugas berat SOLH MGG boleh ditukar ganti secara dimensi dengan silinder tugas berat SMC yang setara. Dibina dengan tong bulat ditambah dengan rod pemandu dwi-span besar yang tersusun secara luaran, ia memberikan ketegaran struktur tertinggi. Kapasiti beban sisinya adalah tiga kali ganda daripada silinder berpandu biasa, mengelakkan rod omboh kendur di bawah lejang panjang dan pesongan struktur di bawah beban berat sipi. Saiz gerek berjulat dari φ20 mm hingga 100 mm dengan dua versi: galas gelongsor aloi karbon MGGM dan galas bebola berketepatan tinggi MGGL. Lejang standard maksimum mencapai 1300 mm, sangat melebihi had lejang siri MGP dan MGQ. Penampan hidraulik terbina dalam dwi hujung datang sebagai standard untuk menyerap tenaga impak besar yang dijana semasa operasi berkelajuan tinggi jarak jauh, merendahkan bunyi dan melindungi peralatan dengan berkesan. Galas gelongsor MGGM menampilkan rintangan haus dan kejutan yang luar biasa untuk persekitaran berdebu tugas berat dan pemberhentian talian penghantar yang intensif; Galas bebola MGGL merealisasikan geseran ultra-rendah dan pergerakan lancar dengan ketepatan anti-putaran teratas sehingga ±0.02°, sesuai untuk kedudukan lejang panjang berketepatan tinggi dan gerakan kitaran berkelajuan tinggi. Reka bentuk modular berpecah membolehkan pembongkaran berasingan dan penggantian tong silinder dan pemasangan panduan untuk penyelenggaraan kos rendah. Borang pemasangan yang tersedia termasuk pemasangan permukaan asas dan pemasangan bebibir hadapan; tambahan pilihan meliputi pelarasan lejang jenis J (julat pelarasan 0~50 mm) dan varian suhu tinggi XB6 berfungsi secara stabil antara -10℃ dan 150℃. Cincin magnet terbina dalam adalah standard, dengan alur berbilang arah untuk pemasangan suis magnet yang fleksibel. Tekanan operasi berjulat 0.1~1.0 MPa dengan kelajuan larian maksimum sehingga 1000 mm/s. Digunakan secara meluas pada platform angkat menegak, pemindahan jarak jauh palet berat, kedudukan penyumbat tugas berat dan lontar jig besar, ia menggantikan penyelesaian gabungan silinder biasa serta tiang panduan berat yang berasingan untuk memudahkan reka bentuk mekanikal, berfungsi sebagai penggerak pneumatik pilihan untuk aplikasi automasi beban berat, perjalanan jauh dan berimpak tinggi.
