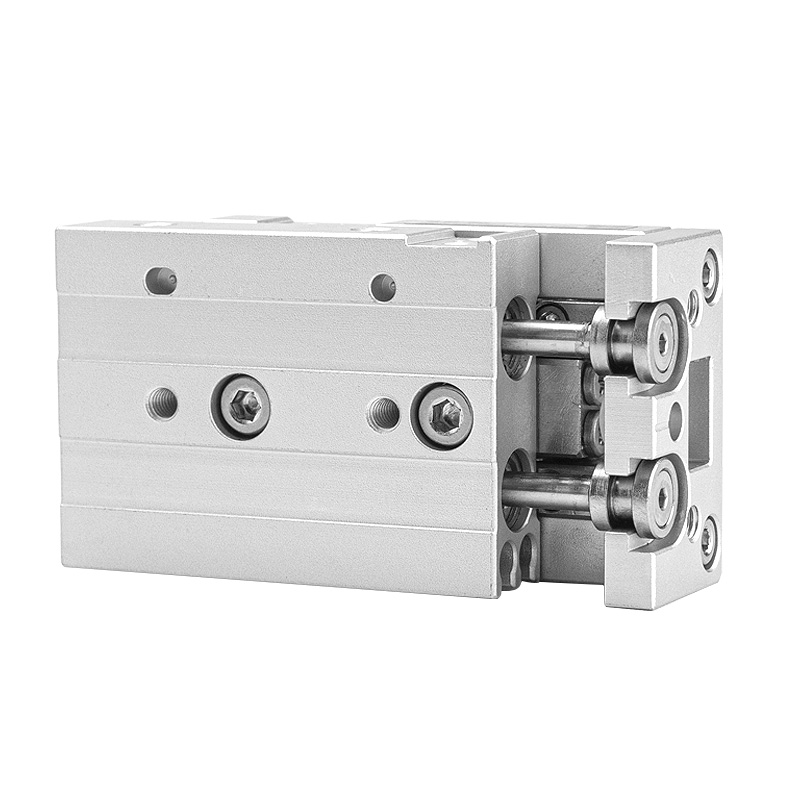

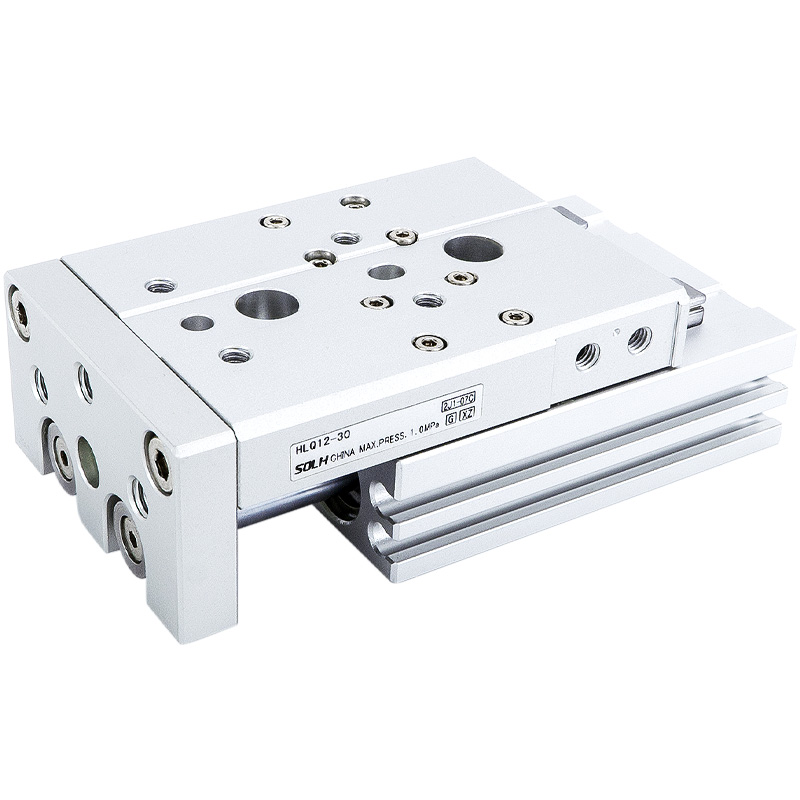

Silinder Slaid Linear Ketepatan Aci Berkembar Siri HLQ / HLQL (Panduan Bola Edaran Semula)

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     SOLH HLQ / HLQL silinder slaid ketepatan aci berkembar mengguna pakai struktur teras panduan linear bola edaran semula, memberikan gerakan salingan linear licin berketepatan tinggi dan ketegaran tinggi untuk peralatan automatik. Dua varian meliputi keadaan kerja beban eksentrik ringan dan berat masing-masing.

Gambaran Keseluruhan Siri

     -- Jenis Standard HLQ: Badan silinder tersusun di sisi unit slaid, lebar keseluruhan padat

     -- Jenis Simetri HLQL: Silinder berpusat + rel panduan dwi simetri, ketegaran ultra tinggi & kapasiti anti pesongan

     -- Struktur Panduan: Panduan linear bola beredar; rel tunggal untuk gerek 6/8, rel selari dwi untuk gerek ≥12

     -- Mod Operasi: Pergerakan berbalas-balas lakonan dua kali

     -- Medium Berkenaan: Udara termampat dengan ketepatan penapisan ≥40μm

Jadual Spesifikasi Teknikal Teras

Kelebihan Struktur & Prestasi

  1. Rel Panduan Bola Edaran Semula Ketepatan Dwi

     -- Geseran rendah, pergerakan ultra-lancar, kelurusan luar biasa & ketepatan kedudukan ulangan; salutan kalis habuk anti-karat bersepadu untuk hayat perkhidmatan yang dilanjutkan.

  2. Sambungan Terapung Terbina Dalam

     -- Sambungan terapung elastik antara omboh dan gerabak gelongsor mengimbangi daya sisi dan tork sipi, menghalang ubah bentuk rod omboh dan kerosakan beban lampau.

  3. Reka Bentuk Rod Omboh Selari Berkembar

     -- Teras keluaran berganda, prestasi anti-kilasan yang kuat, putaran sifar platform slaid di bawah beban.

 4. Susun Atur Pemasangan Berbilang Arah

     -- Lubang pelekap yang diketuk pada permukaan bawah, hadapan dan sisi untuk pemasangan 3 hala; ketepatan mencari lubang pin pada asas untuk pemasangan lekapan tepat yang pantas.

  5. Permukaan Pemasangan Jig 3-Sisi

     -- Lubang diketuk untuk perkakas pada bahagian atas slaid dan muka hadapan; meletakkan lubang pin pada bahagian atas gelangsar untuk menjamin ketepatan kedudukan ulangan lekapan.

  6. Alur Sensor Pra-Mesin

     -- Slot gelongsor standard pada bahagian silinder untuk pemasangan pantas dan kedudukan suis buluh magnet boleh laras.

  7. Gabungan Buffer & Stop Block Pelbagai

     -- Penampan udara tetap pilihan, penimbal udara boleh laras (A/AS/AF), penimbal penyerap hentak hidraulik (B/BF); berbilang aksesori blok henti had luaran tersedia.

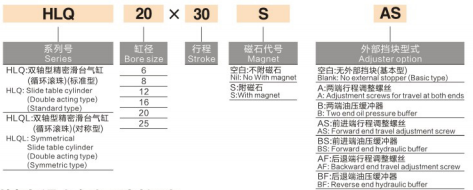

Peraturan Penamaan Model Standard

  1. Contoh Model: HLQ20×30SAS

     -- HLQ = Siri aci berkembar standard; HLQL = siri rel berkembar ketegaran tinggi simetri

     -- 20 = Diameter lubang silinder (mm)

     -- 30 = Panjang lejang dinilai (mm)

     -- S = Cincin magnet kekal terbina dalam (konfigurasi standard wajib)

     -- A = Dua hujung penampan udara boleh laras

        AS = Lejang hadapan penimbal udara boleh laras tunggal

        AF = Lejang balik penimbal udara boleh laras tunggal

     -- B = Penampan minyak hidraulik hujung dua kali

        BF = Penampan minyak hidraulik tunggal lejang balik

Jadual Teras Output Teoritikal (Unit: N)

Garis Panduan Pemilihan & Senario Aplikasi Biasa

  1. Logik Pemilihan Model

     -- Jenis Standard HLQ: Ruang pemasangan padat, beban sederhana-kecil, sedikit atau tiada beban sisi eksentrik

     -- Jenis Simetri HLQL: Beban berat, beban offset eksentrik yang jelas, ketegaran tinggi & keperluan ketepatan kedudukan ultra tinggi

  2. Aplikasi Biasa

     Kedudukan ketepatan, pemindahan bahan kerja automatik, stesen pengapit pneumatik; digunakan secara meluas dalam elektronik 3C, barisan pembuatan semikonduktor, peralatan pemasangan automatik dan instrumen ujian ketepatan.

Ringkasan Satu Ayat

     SOLH HLQ / HLQL silinder gelongsor bola edaran semula aci berkembar menawarkan varian dwi ketegaran tinggi padat dan simetri standard, dengan penimbal udara/hidraulik pilihan, rod kembar anti-kilasan dan reka bentuk sambungan terapung, penggerak linear ketepatan tinggi universal untuk peralatan penjepit automatik, pemindahan dan kedudukan beban sederhana & berat.
