Silinder Rod Panduan Lejang Panjang Tugas Berat Siri MGG | Silinder Pneumatik Ketegaran Ultra Tinggi

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur Teras

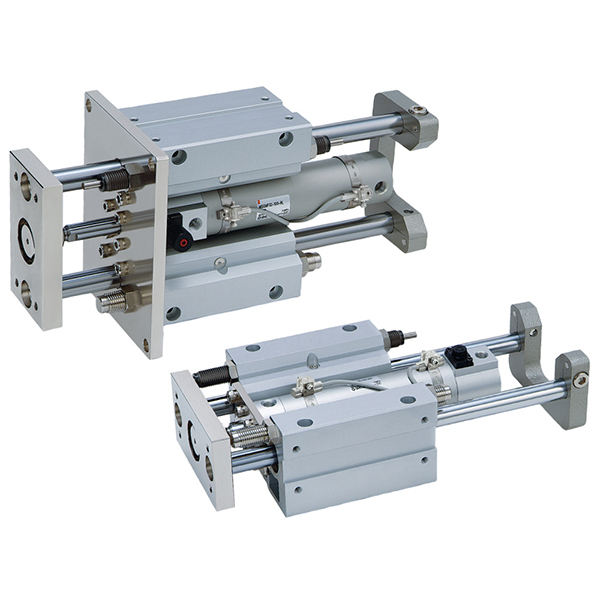

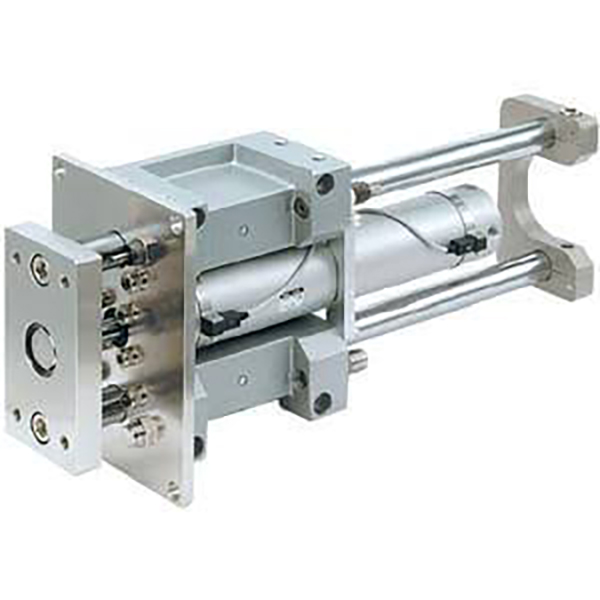

     Siri SOLH MGG ialah silinder rod pemandu lejang panjang tugas berat profesional yang menampilkan tiub silinder bulat + struktur rod pemandu dwi luaran. Dicipta untuk ketegaran ultra-tinggi, rintangan beban sisi yang melampau, operasi perjalanan jauh yang stabil dan prestasi anti-putaran berketepatan tinggi, siri ini meliputi saiz gerek daripada φ20mm hingga φ100mm, menawarkan dua model boleh dikonfigurasikan: jenis galas slaid aloi karbon MGGM dan jenis galas bebola ketepatan tinggi MGGL. Ia direka khas untuk keadaan kerja lejang panjang, beban berat, berimpak tinggi dan sipi, digunakan secara meluas dalam stesen mengangkat, penterjemahan, berhenti dan menolak automatik.

Kelebihan Struktur Utama

• Struktur Tugas Berat Ketegaran Ultra Tinggi: Mengguna pakai tiub silinder bulat tebal dan rod pemandu dwi luar berdiameter besar dengan reka bentuk rentang lebar, siri MGG memberikan rintangan terkemuka industri terhadap lenturan, kilasan dan daya sisi. Kapasiti beban sisinya mencapai lebih daripada 3 kali ganda daripada silinder biasa, memastikan sifar kendur di bawah lejang panjang dan sifar mengimbangi di bawah beban berat.

• Prestasi Jangka Panjang Peneraju Industri: Siri penuh menyokong lejang standard maksimum 1300mm, jauh melebihi had lejang siri MGP dan MGQ. Ia menyesuaikan dengan sempurna pada penghantaran bahan jarak jauh, pengangkatan platform perjalanan tinggi dan senario pemanduan linear lanjutan.

• Konfigurasi Dual Bearing untuk Senario Penuh

￮ MGGM (Gelas Gelongsor): Dilengkapi dengan sesendal gelongsor aloi karbon, ia menampilkan rintangan beban sisi yang unggul, rintangan hentaman dan rintangan haus, berfungsi sebagai pilihan pertama untuk keadaan kerja berat beban berat, berdebu dan berimpak tinggi.

￮ MGGL (Bebola Galas): Mengguna pakai galas bebola linear berketepatan tinggi, ia mencapai geseran ultra-rendah, pergerakan lejang ultra-lancar dan berbasikal frekuensi tinggi yang stabil, sesuai untuk kedudukan lejang panjang ketepatan dan gerakan salingan berkelajuan tinggi.

• Penampan Hidraulik Terbina Dalam Standard: Berbeza daripada silinder penimbal getah konvensional, siri MGG dilengkapi dengan penampan hidraulik terbina dalam dwi hujung sebagai konfigurasi standard. Ia cekap menyerap tenaga hentaman besar-besaran yang dijana oleh pergerakan lejang panjang dan berkelajuan tinggi, menghapuskan bunyi perlanggaran dan melindungi peralatan dan bahan kerja daripada kerosakan hentaman.

• Ketepatan Anti-Putaran Ultra Tinggi: Mencapai ketepatan anti-putaran yang luar biasa ±0.02°~±0.07°, dengan saiz gerek yang lebih besar memberikan ketepatan yang lebih tinggi. Model φ100mm mencapai ketepatan tertinggi ±0.02°, menjamin kedudukan berulang yang sangat stabil dan boleh dipercayai.

• Reka Bentuk Penyelenggaraan Rendah Modular: Badan silinder dan rangka panduan menggunakan struktur modular bebas, membenarkan penggantian berasingan tiub silinder dan komponen omboh, yang dapat mengurangkan kos penyelenggaraan kemudian. Alur suis magnet berbilang arah menyokong pemasangan pengesanan kedudukan fleksibel.

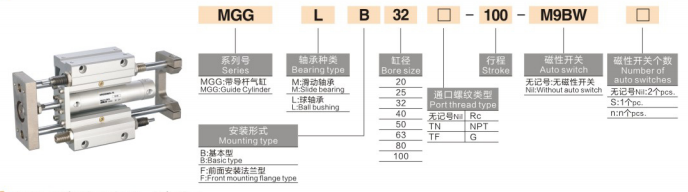

Peraturan Penamaan Model Lengkap

Contoh Model: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Contoh Rujukan Pesanan Standard

• MGGM40-300S: lubang 40mm, lejang panjang 300mm, jenis galas slaid dengan magnet terbina dalam

• MGGL25-200J-30S: lubang 25mm, lejang standard 200mm, lejang boleh laras 30mm, jenis galas bola ketepatan

• MGGM63-400F-XB6: lubang 63mm, lejang 400mm, pelekap bebibir, silinder tugas berat tahan suhu tinggi

Parameter Teknikal Teras Standard

(Keadaan ujian standard: 20 ℃ suhu normal, tekanan berkadar 0.5MPa)

1. Parameter Prestasi Umum

• Julat Tekanan Kerja: 0.1~1.0MPa; Tekanan Bukti: 1.5MPa

• Suhu Ambien: -10℃~60℃ (persekitaran konvensional bebas ais); -10℃~150℃ (-XB6 versi suhu tinggi)

• Kelajuan Operasi Piston: 50~1000mm/s, dioptimumkan khas untuk operasi berkelajuan tinggi lejang panjang

• Mod Penampan: Penampan hidraulik dwi hujung standard dengan penyerapan tenaga impak yang kuat

• Mod Pelinciran: Operasi bebas penyelenggaraan tanpa minyak, sesuai untuk pelbagai persekitaran perindustrian

2. Data Teras Teori (@0.5MPa, Unit: N)

3. Data Berat Produk (Lejang 100mm, Unit: kg)

Perbandingan Pemilihan Teras MGGM lwn MGGL

Kaedah Pemasangan & Senario Aplikasi Biasa

1. Pilihan Pemasangan Dwi

• Jenis Asas (B): Lubang skru pratempah pada bahagian bawah dan permukaan sisi untuk penetapan terus. Mempunyai pemasangan dan pembongkaran yang mudah, sesuai untuk susun atur peralatan mendatar dan menegak konvensional.

• Jenis Bebibir (F): Struktur pemasangan bebibir hadapan, direka khas untuk keadaan kerja menolak menegak ke bawah, menarik dan beban terampai, memastikan galas beban yang stabil.

2. Aplikasi Industri Teras

• Platform Angkat Lejang Panjang: Mengangkat peralatan dan pemanduan menegak meja kerja, menyokong lejang ultra panjang maksimum 1300mm, mengekalkan kestabilan sifar sayu di bawah beban berat lejang penuh.

• Terjemahan Penghantar Tugas Berat: Terjemahan bahan kerja, pemindahan palet dan menolak bahan jarak jauh; prestasi anti-sipi dan anti-offset yang sangat baik memastikan ketepatan operasi yang konsisten.

• Stesen Berhenti Berimpak Tinggi: Pemberhentian bahan kerja barisan pengeluaran, penentududukan dan pengehadan impak; penimbal hidraulik standard menyerap sepenuhnya tenaga kinetik impak serta-merta untuk melindungi peralatan.

• Pemanduan Tugas Berat Automasi Am: Mengangkat jig, lenting bahagian berat dan pemanduan beban sipi; menggantikan silinder pecah tradisional + kombinasi tiang panduan berat untuk memudahkan struktur mekanikal dan meningkatkan kestabilan sistem.

Perbandingan Perbezaan Teras MGG lwn MGP lwn MGQ (Panduan Pemilihan Utama)

Panduan Pemilihan Pantas Tiga Langkah

1. Pemilihan Saiz Gergaji: Pilih saiz gerudi mengikut beban kerja sebenar. Kekalkan tujahan teori ≥ beban sebenar × 1.5; simpan 80% margin keselamatan untuk keadaan kerja lejang panjang untuk mengelakkan rod kendur dan sisihan kedudukan.

2. Pemilihan Jenis Galas: Pilih galas slaid MGGM untuk senario beban berat, berdebu dan berimpak tinggi; pilih galas bebola MGGL untuk ketepatan kedudukan lejang panjang dan gerakan kitaran frekuensi tinggi.

3. Pemilihan Konfigurasi Fungsian

￮ Permintaan strok ultra-panjang: Utamakan siri MGG (strok 1300mm maks, melebihi keupayaan MGP/MGQ)

￮ Permintaan pengesanan kedudukan: Lengkapkan konfigurasi magnet S + suis magnet berbilang arah

￮ Persekitaran suhu tinggi: Pilih pilihan tahan suhu tinggi -XB6 (-10℃~150℃)

Ringkasan Satu Ayat

     Silinder rod pemandu lejang panjang tugas berat SOLH MGG menampilkan ketegaran maksimum, rintangan hentaman melampau dan kestabilan lejang panjang 1300mm terkemuka industri, dilengkapi dengan penimbal hidraulik standard dan ketepatan anti putaran ultra tinggi, menjadi penyelesaian optimum untuk stesen pemanduan automatik beban berat, perjalanan jauh dan berimpak tinggi.
