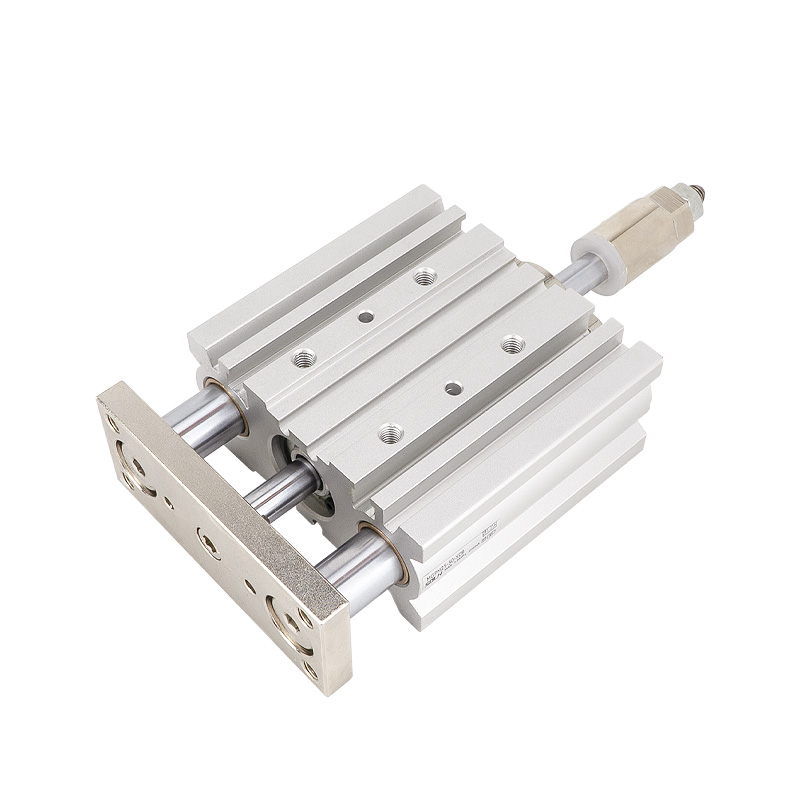

Silinder Rod Panduan Nipis Siri MGP | Silinder Pneumatik Bukan Putaran Tegar Tinggi

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur

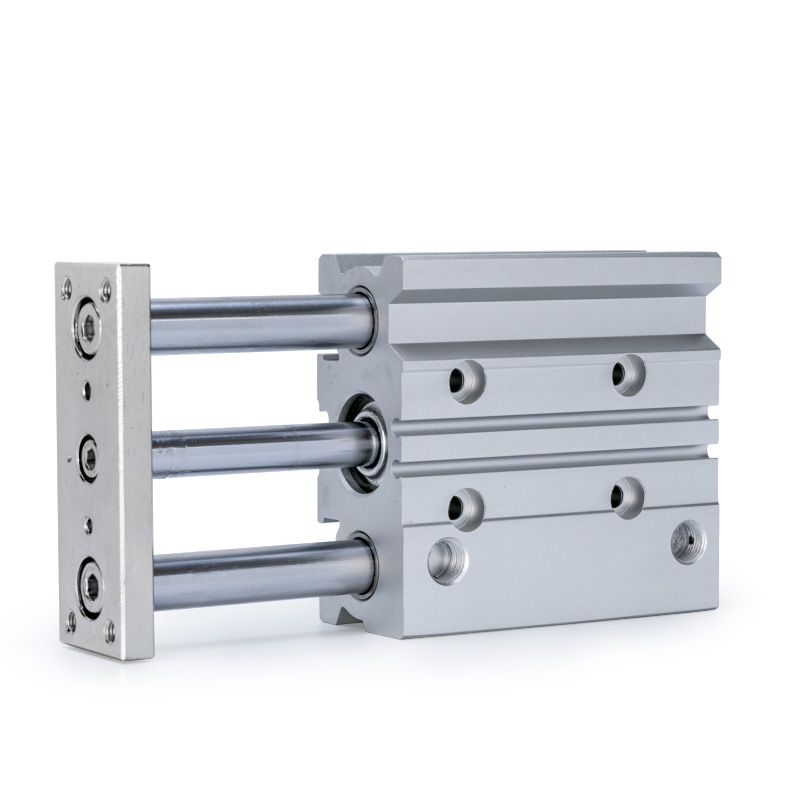

     Siri SOLH MGP ialah silinder rod pemandu dwi jenis nipis ketegaran tinggi yang menyepadukan badan silinder, rod pemandu dwi dan galas ketepatan. Menampilkan prestasi anti-kilasan terbina dalam dan rintangan beban sisi yang kuat, ia tidak memerlukan mekanisme panduan luaran. Dengan badan ultra-nipis rata dan reka bentuk ringan (berat dikurangkan sebanyak 17%~24% berbanding dengan silinder konvensional), ia sangat sesuai dengan susun atur automasi padat untuk senario menekan, meletakkan, mengangkat dan memindahkan bahan kerja. Tiga jenis galas boleh tukar ganti meliputi keadaan kerja tugas berat, berkelajuan tinggi dan ketepatan ultra, merealisasikan penyelesaian pemanduan linear sejagat pemandangan penuh.

Kelebihan Struktur Teras

• Reka Bentuk Rod Panduan Dwi Sepaksi: Omboh dan rod pemandu dwi mengguna pakai susun atur sepaksi bersepadu untuk memastikan operasi segerak, menghapuskan pesongan dan kilasan dengan berkesan semasa pergerakan dan meningkatkan ketegaran dan kestabilan keseluruhan secara berkesan.

• Penimbalan Pelbagai Jenis Pilihan: Penampan getah dwi hujung standard untuk operasi stabil konvensional; penimbal kusyen udara pilihan (jenis AZ, tersedia untuk gerek ≥20mm) untuk menghapuskan kesan tegar semasa gerakan kitaran berkelajuan tinggi dan beban berat.

• Badan Ringan Ultra-Nipis: Struktur nipis rata yang dioptimumkan menjimatkan ruang pemasangan dan mengurangkan berat keseluruhan peralatan, sesuai untuk reka bentuk peralatan automatik padat yang sangat bersepadu.

• Alur Magnet Terbina Dalam: Alur rod panduan terpelihara untuk pemasangan suis magnet langsung tanpa pendakap tambahan, membolehkan konfigurasi maklum balas isyarat kedudukan yang mudah dan kemas.

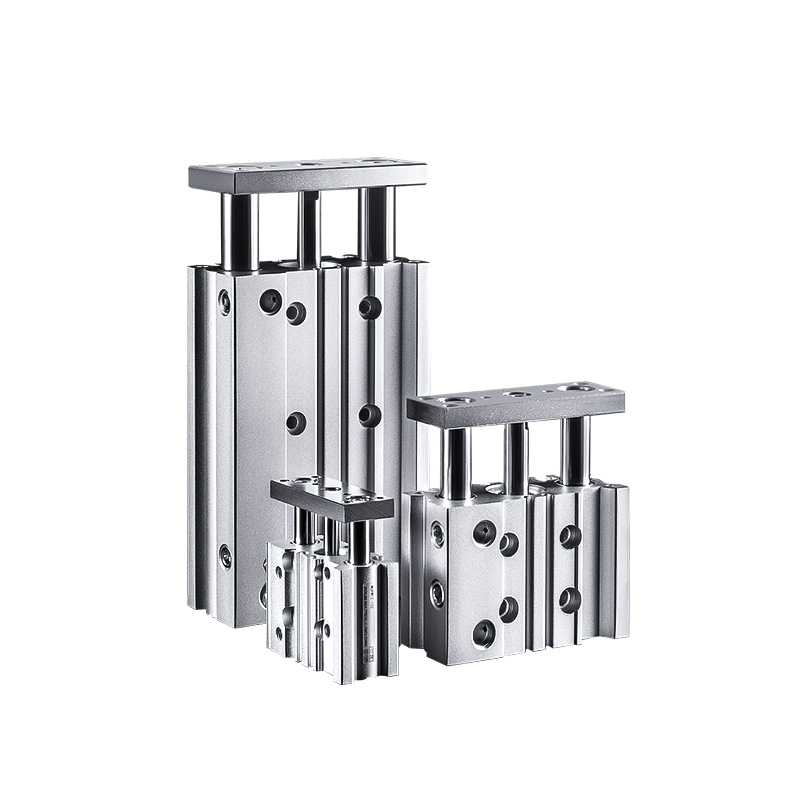

Tiga Sub-Siri Teras (Klasifikasi Galas & Asas Pemilihan Utama)

     Siri MGP dibahagikan kepada tiga sub-model berdasarkan struktur galas dalaman, meliputi senario ultra ketepatan geseran rendah berkelajuan tinggi, tahan haus tugas berat dan kelegaan sifar, yang merupakan asas teras untuk pemilihan model pantas.

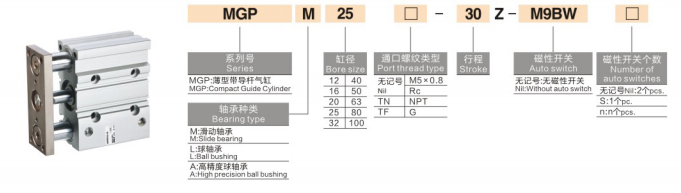

Peraturan Penamaan Model Lengkap

Contoh Model: MGPM20-50Z-M9B

1. Definisi Segmen Kod

• Kod Siri: MGP + akhiran galas (M/L/A), mewakili silinder rod pemandu dwi jenis nipis dengan konfigurasi galas yang berbeza

• Saiz Gergaji: 12/16/20/25/32/40/50/63/80/100 (mm, spesifikasi standard industri penuh)

• Panjang Strok: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (julat lejang penuh standard)

• Konfigurasi Cincin Penampan & Magnet

￮ Z: Jenis standard, penimbal getah dwi hujung + cincin magnet terbina dalam, serasi dengan pemasangan suis magnetik

￮ AZ: Jenis penimbal kusyen udara (hanya untuk gerek ≥20mm), berkesan menahan hentaman semasa operasi berkelajuan tinggi dan beban berat

￮ Tiada akhiran: Tanpa cincin magnet, suis magnet tidak boleh dipasang

• Suis Magnet: Pilihan M9B, A93, D-M9N dan model lain, dipasang terus dalam alur rod pemandu tanpa pendakap pelekap

2. Contoh Susunan Biasa

• MGPM20-50Z: lubang 20mm, lejang 50mm, galas gelongsor, penimbal getah standard dengan cincin magnet

• MGPL25-100Z-A93: lubang 25mm, lejang 100mm, bebola jenis berkelajuan tinggi, dengan suis magnet A93

• MGPA32-75AZ: gerek 32mm, lejang 75mm, galas ketepatan tinggi, penimbal kusyen udara untuk operasi anti-impak ketepatan tinggi

Parameter Teknikal Teras Umum

(Keadaan ujian standard: 20 ℃ suhu normal, tekanan kerja yang dinilai)

• Mod Operasi: Pergerakan berbalas-balas lakonan dua kali

• Julat Tekanan Kerja: 0.12~1.0MPa; Tekanan permulaan minimum: 0.1MPa

• Tekanan Bukti: 1.5MPa

• Suhu Ambien: -10℃~60℃ (persekitaran bebas ais diperlukan)

• Kelajuan Operasi: 50~500mm/s (MGPL maks 500mm/s; MGPM/MGPA maks 400mm/s)

• Mod Penampan: Penampan getah dwi hujung standard; penampan kusyen udara pilihan untuk gerek 20~100mm

• Ketepatan Bukan Putaran: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01mm

Spesifikasi Saiz Port

• Bor 12/16mm: M5×0.8

• Bor 20/25/32mm: PT1/8

• Bor 40/50mm: PT1/4

• Bor 63/80/100mm: PT3/8

Data Teras & Ketegangan Teori (@0.5MPa, Unit: N)

Garis Panduan Pemilihan Pantas Satu Ayat

1. Pemilihan Model Galas: Pilih MGPM untuk persekitaran yang berat, tahan haus dan berdebu; pilih MGPL untuk berbasikal berkelajuan tinggi, rendah geseran dan kerap; pilih MGPA untuk penentududukan ultra ketepatan dan permintaan ketepatan ulangan tinggi.

2. Konfigurasi Cincin Magnet: Pilih akhiran Z untuk peralatan yang memerlukan pengesanan kedudukan dan maklum balas isyarat; pilih jenis asas bukan Z jika tiada fungsi suis diperlukan.

3. Pemilihan Mod Penampan: Gunakan penimbal kusyen udara AZ untuk keadaan kerja berkelajuan tinggi, lejang panjang dan berimpak besar; penimbal getah standard boleh digunakan untuk senario umum konvensional.

4. Padanan Bore & Strok: Pilih saiz gerudi yang sesuai mengikut keperluan beban dan tujahan sebenar; julat lejang standard ialah 5~300mm untuk memenuhi kebanyakan permintaan automasi industri.

Senario Aplikasi Biasa

• Automasi Elektronik: Kedudukan papan PCB, menekan komponen, mengangkat modul mikro dan pemasangan tepat bahagian elektronik.

• Peralatan Pengesanan Ketepatan: Pengangkatan probe pengesanan, kedudukan dan pengapit bahan kerja, pemasangan dan penentukuran ketepatan tinggi.

• Jentera Pembungkusan & Logistik: Pemindahan jarak dekat bahan kerja, bicu bahan dan kedudukan, tindakan suapan salingan yang stabil.

• Automasi Perindustrian Am: Peralatan padat mengehadkan kedudukan, pengecapan tekanan tambahan, operasi kitaran tugas berat berkelajuan rendah di bengkel berdebu.

Ringkasan Satu Ayat

     Silinder rod pemandu padat nipis SOLH MGP menyepadukan tiga konfigurasi galas untuk meliputi senario tugas berat, berkelajuan tinggi dan ultra ketepatan, menampilkan ketegaran tinggi, rintangan beban sisi yang kuat dan reka bentuk penjimatan ruang, berfungsi sebagai silinder pemanduan linear dwi-panduan universal yang paling serba boleh untuk automasi industri.
