Jadual Slaid Pneumatik Ketegaran Tinggi Ultra Nipis Siri MXF

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

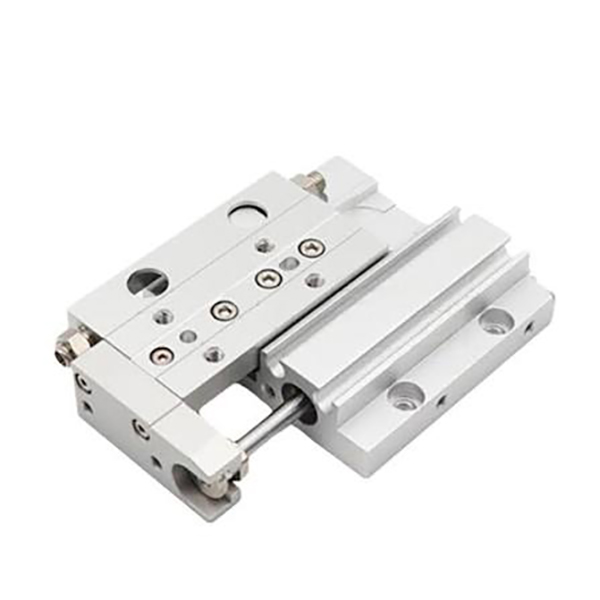

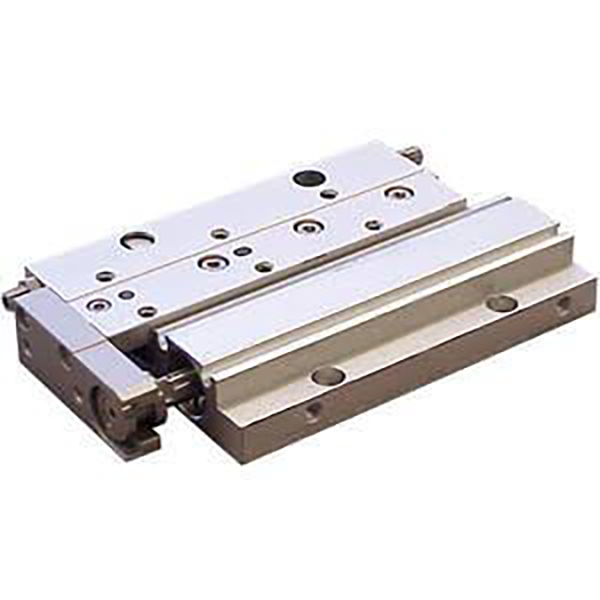

     Siri SOLH MXF ialah meja slaid pneumatik ultra-nipis, ketegaran tinggi, lejang panjang yang direka untuk peralatan automasi terhad ketinggian. Menampilkan susun atur selari silinder dan rel panduan penggelek silang, struktur pelekap atas/bawah dua sisi dan kapasiti tampung beban sederhana, ia mencapai ketinggian badan ultra rendah yang 40% lebih langsing daripada slaid MXS konvensional dengan spesifikasi yang sama. Dengan kedudukan ketepatan sederhana yang stabil, operasi lejang panjang yang lancar dan ketahanan kitaran frekuensi tinggi, ia berfungsi sebagai penyelesaian slaid berprofil rendah arus perdana teras untuk pengendalian bahan ketepatan, pemasangan dan pensuisan stesen dalam sistem automatik padat.

Kedudukan Teras & Ciri Struktur

     -- Struktur Pemanduan Dwi Lakonan: Mengguna pakai operasi dua tindakan yang stabil dengan saiz gerek antara φ8 hingga φ20mm, memberikan output beban sederhana yang boleh dipercayai sebanyak 20~180N, padanan dengan sempurna senario pengendalian ketepatan tugas sederhana.

     -- Reka Bentuk Panduan Silinder Selari & Cross Roller: Rel panduan dan silinder disusun secara selari, memisahkan galas beban daripada pergerakan pengedap rod omboh. Struktur ini memberikan ketegaran tinggi, geseran rendah, operasi celah sifar dan gerakan linear yang sangat lancar.

     -- Badan Berprofil Rendah Ultra Nipis: Ketinggian badan hanya 16~27mm, 40% lebih rendah daripada model MXS yang setara. Ia adalah pilihan optimum untuk pelepasan ultra rendah dan susun atur peralatan yang sangat padat.

     --Prestasi Ketepatan Sederhana Boleh Dipercayai: Memastikan 0.03mm selari larian, menegak 0.05mm dan ketepatan kedudukan ulangan ±0.02mm, memenuhi sepenuhnya keperluan penentududukan automasi ketepatan sederhana standard.

     -- Pemasangan Ketepatan Tinggi Dwi-Sisi: Dilengkapi dengan lubang atas melalui dan lubang diketuk bawah, serta lubang pin kedudukan ketepatan. Menyokong pemasangan positif dan terbalik, menjamin ketepatan pemasangan ulangan yang tinggi selepas pembongkaran dan pemasangan semula.

     -- Pemasangan Paip & Penderia Fleksibel: Serasi dengan paip dwiarah melintang dan paksi. Cincin magnet terbina dalam dengan reka bentuk alur gelangsar tersembunyi untuk pemasangan suis magnet, menjimatkan ruang pemasangan tanpa gangguan struktur.

     -- Pilihan Strok & Berbilang Penampan Boleh Laras: Penampan poliuretana standard pada kedua-dua hujung untuk kusyen yang stabil. Mempunyai lejang boleh laras 5mm setiap hujung (julat pemangkasan standard jumlah 10mm), dengan spesifikasi X11 pilihan untuk pelarasan halus ultra panjang 15mm dan penimbal hidraulik pilihan untuk senario impak frekuensi tinggi.

Peraturan Pengekodan Model Lengkap

   1. Contoh Model: MXF12-50-M9BW

   2. Contoh Rujukan Pesanan Standard

     -- MXF8-20: Model standard tanpa suis, lubang 8mm, lejang 20mm, lakonan dua kali

     -- MXF20-100-2M9B: lubang 20mm, lejang panjang 100mm, suis magnet dwi untuk pemantauan kedudukan dua arah

     -- MXF16-75-X11: lubang 16mm, lejang 75mm, pelarasan lejang lanjutan 15mm

Spesifikasi Teknikal Teras (@0.5MPa, Lakonan Berganda)

Prestasi Teras & Kelebihan Produk

     -- Struktur Padat Ultra Nipis untuk Penjimatan Ruang Melampau: Dengan ketinggian badan ultra rendah 16~27mm, 40% lebih langsing daripada siri MXS, ia menyesuaikan dengan sempurna kepada peralatan pelepasan ultra rendah dan senario susun atur modular padat di mana slaid konvensional tidak boleh dipasang.

     -- Ketegaran Tinggi & Operasi Lejang Panjang yang Stabil: Panduan penggelek silang yang dipasangkan dengan badan monolitik bersepadu menghilangkan jurang larian dan ubah bentuk. Ia mengekalkan operasi stabil tanpa jitter di bawah lejang maksimum 100mm panjang dan keadaan berbasikal frekuensi tinggi.

     -- Pemasangan Dwi-Sisi dengan Kebolehsuaian yang Kuat: Menyokong pemasangan lubang telus atas dan lubang diketuk bawah, serasi dengan pemasangan positif dan terbalik. Dilengkapi dengan lubang pin kedudukan ketepatan untuk memastikan ketepatan ulangan yang tinggi selepas pembongkaran dan pemasangan berulang.

     -- Lejang Boleh Laras Fleksibel & Penyesuaian Berbilang Stesen: Pelarasan halus 5mm standard setiap hujung (julat pemangkasan keseluruhan 10mm). Spesifikasi X11 pilihan menyediakan pelarasan lejang lanjutan 15mm, memenuhi keperluan penentukuran lejang yang tepat untuk proses automatik berbilang stesen.

     -- Bebas Minyak & Hayat Perkhidmatan Panjang dengan Penyelenggaraan Rendah: Mengguna pakai pengedap geseran rendah dan reka bentuk operasi bebas minyak, dengan hayat perkhidmatan lebih 5 juta kitaran. Ia boleh digunakan untuk kedua-dua persekitaran perindustrian yang bersih dan barisan pengeluaran automatik konvensional dengan keperluan penyelenggaraan harian yang minimum.

Kaedah Pemasangan & Senario Aplikasi Biasa

   1. Kaedah Pemasangan Dwi

     -- Pemasangan Atas: Dibetulkan melalui lubang atas melalui dengan susunan beban atas. Dipadankan dengan pin kedudukan untuk kedudukan ketepatan tinggi dan galas beban yang stabil.

     -- Pemasangan Bawah: Dibetulkan melalui lubang diketuk bawah untuk pemasangan permukaan peralatan langsung. Mempunyai pemasangan yang kukuh dan sesuai untuk aplikasi pemasangan terbalik.

   2. Aplikasi Perindustrian Biasa

     -- Industri Elektronik 3C: Laminasi skrin, pengendalian modul, pemindahan papan PCB, pensuisan stesen pengesanan dan penentududukan komponen elektronik yang tepat.

     -- Automasi Pemasangan Ketepatan: Penekan bahagian kecil, pemasangan terminal, pemacu lekapan pengunci skru dan operasi kitaran perkakas yang ringan.

     -- Jentera Pembungkusan: Menolak bahan, memandu alat pemotong, melamina label dan menyampaikan bahan jarak dekat.

     -- Peralatan Automasi Am: Badan pintu peralatan gelongsor, pensuisan stesen talian pengeluaran dan pemanduan linear kitaran frekuensi tinggi beban sederhana.

MXF lwn MXH lwn MXS | Perbandingan Jadual Slaid Berprofil Rendah & Padat

Panduan Pemilihan Pantas Tiga Langkah

   1. Pemilihan Saiz Gergaji mengikut Beban: Padankan diameter gerudi mengikut berat bahan kerja: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Rizab tidak kurang daripada 50% margin beban untuk memastikan operasi jangka panjang yang stabil.

   2. Pengesahan Strok: Lejang standard berjulat dari 10mm hingga 100mm. Lebih suka siri MXF untuk senario lejang panjang (≥50mm); pilih siri MXH untuk keadaan kerja berbasikal lejang pendek dan frekuensi tinggi.

   3. Padanan Konfigurasi:
     --  Pengesanan Kedudukan: Dilengkapi dengan suis magnet dwi M9B untuk pemantauan kedudukan lejang dua arah yang tepat.

     -- Pelarasan Halus Strok: Pilih standard -X10 (pemangkasan 5mm) untuk kegunaan biasa; pilih -X11 (pemangkasan lanjutan 15mm) untuk penentukuran tepat berbilang lejang.

     --  Pengoptimuman Penimbalan: Mengguna pakai penimbal poliuretana standard untuk operasi konvensional; naik taraf kepada penimbal hidraulik untuk senario impak frekuensi tinggi dan pengurangan hingar.

Ringkasan Satu Ayat

     Jadual slaid pneumatik tegar tinggi ultra nipis SOLH MXF menampilkan ketinggian badan 40% lebih rendah daripada MXS, panduan ketegaran tinggi penggelek silang, pemasangan dua sisi dan kestabilan beban sederhana lejang panjang, berfungsi sebagai penyelesaian teras prestasi kos tinggi untuk automasi padat terhad ketinggian dan pengendalian frekuensi tinggi ketepatan sederhana.
