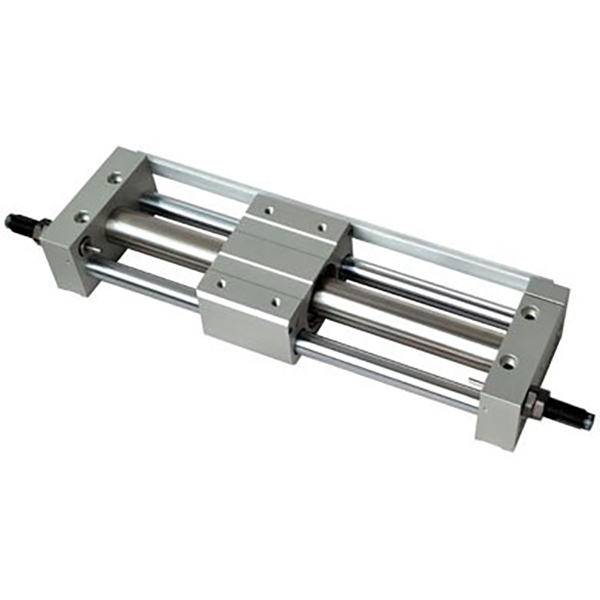

RM Siri Magnetic Coupling Rodless Cylinder | Jenis Lejang Panjang Berpandu Airtac Compact

Jenama: SOLH oleh Richge Technology

RMT
RMTL

Gambaran Keseluruhan Produk

     Siri SOLH RM ialah silinder tanpa rod gandingan magnet gaya Airtac arus perdana yang direka untuk permintaan pemanduan linear padat, lejang panjang dan berpandu. Mengguna pakai transmisi segerak magnet bukan sentuhan antara omboh dalaman dan meja slaid luaran, struktur tertutup sepenuhnya mencapai kebocoran sifar lengkap dan operasi bebas habuk. Meliputi empat model teras termasuk jenis asas dan jenis rod berpandu, saiz gerudi berjulat dari φ10 hingga φ40mm dengan lejang maksimum 2000mm. Menampilkan panduan terbina dalam, kebolehsuaian suhu yang luas dan prestasi kos yang tinggi, ia amat sesuai untuk pemindahan linear lejang panjang dan senario automasi ruang bersih, berfungsi sebagai alternatif domestik pilihan kepada siri SMC CY1/CY3.

Klasifikasi Model Teras & Ciri Struktur

1. Klasifikasi Model Keluarga RM Lengkap

• Jenis Asas RMS: Struktur ultra-minimalis tanpa sistem panduan terbina dalam. Memerlukan kurungan sokongan luaran dan rel panduan linear untuk pemasangan. Ia menampilkan kos terendah dan sesuai untuk projek sensitif bajet dengan struktur panduan terpelihara.

• Jenis Berpandu Standard RMT: Dilengkapi dengan rod pemandu dwi dan galas gelongsor untuk fungsi panduan bersepadu. Ia boleh menanggung beban sisi dan eksentrik tanpa rel panduan luaran, membolehkan pemasangan mudah dan pantas untuk keadaan kerja konvensional.

• Jenis Berpandu Ketepatan RMTL: Mengguna pakai rod panduan ketepatan tinggi lanjutan dan galas ketegaran tinggi untuk meningkatkan ketepatan gerakan linear. Ketepatan kedudukan ulangan mencapai ±0.1mm, memenuhi keperluan kedudukan lejang berketepatan tinggi dan pemindahan jarak mikro.

• Jenis Slaid Beban Tinggi RMH: Dioptimumkan dengan rel slaid bertetulang dan struktur rod pemandu berkekuatan tinggi, menampilkan kapasiti beban yang sangat baik dan prestasi anti pesongan. Ia boleh digunakan terus sebagai meja gelongsor kendiri untuk senario operasi beban berat dan kestabilan tinggi.

2. Kelebihan Struktur Teras

• Pemacu Gandingan Magnetik & Prestasi Bersih Sifar Kebocoran: Tatasusunan magnet berkekuatan tinggi terbina dalam merealisasikan penghantaran segerak bukan mekanikal. Tong silinder tertutup sepenuhnya mengasingkan sepenuhnya litar udara dalaman daripada persekitaran luaran, mencapai kebocoran udara sifar dan operasi bebas habuk. Ia mematuhi sepenuhnya piawaian kebersihan untuk aplikasi bengkel bersih makanan, elektronik dan perubatan.

• Reka Bentuk Kompak Tanpa Roda & Penjimatan Ruang: Tiada struktur sambungan rod omboh mengurangkan ruang pemasangan sebanyak 50% berbanding dengan silinder tie-rod tradisional. Ia mengekalkan operasi linear yang stabil tanpa membongkok walaupun dalam keadaan lejang panjang maksimum 2000mm, menyokong reka bentuk peralatan padat dengan sempurna.

• Struktur Kalis Habuk Terpencil & Jangka Hayat Perkhidmatan Dilanjutkan: Ruang omboh dan meja slaid diasingkan sepenuhnya untuk mengelakkan habuk luaran, kotoran dan kekotoran daripada memasuki bahagian dalam silinder. Gabungan cincin kalis haus dan cincin kalis habuk yang dioptimumkan mengurangkan kehilangan geseran secara berkesan dan memanjangkan hayat perkhidmatan keseluruhan.

• Reka Bentuk Rod Dwi-Pandu Bersepadu (RMT/RMTL/RMH): Struktur pemandu serba lengkap menghilangkan keperluan untuk rel gelongsor luaran. Ia berkesan menentang daya sisian dan gangguan beban sipi, memastikan gerakan salingan yang lancar dan stabil dengan kecekapan pemasangan yang lebih tinggi.

• Konfigurasi Berbilang Penampan untuk Operasi Stabil: Penampan getah dwi hujung tetap standard menyerap impak operasi dan mengurangkan bunyi larian. Penampan boleh laras pilihan dan penimbal hidraulik menyokong operasi yang stabil pada kelajuan maksimum 500mm/s, mengelakkan kesan tegar semasa pergerakan kitaran berkelajuan tinggi.

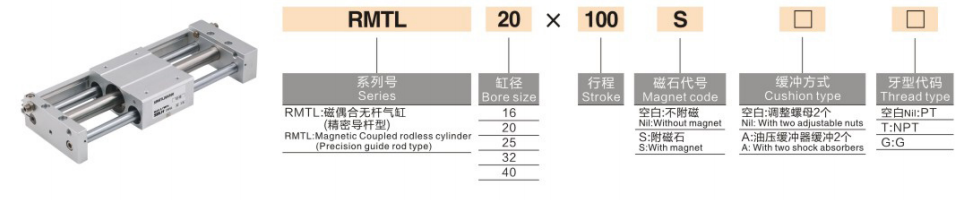

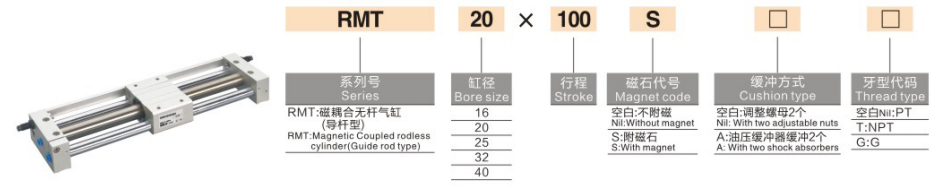

Peraturan Pengekodan Model Lengkap

1.Contoh Model: RMT20-500 | RMS16-300-S

2.Contoh Rujukan Pesanan Standard

• RMS16-300: lubang 16mm, lejang 300mm, jenis asas tidak berpandu tanpa suis magnet

• RMT20-500-S: lubang 20mm, lejang 500mm, jenis berpandu standard dengan aksesori magnetik

• RMTL25-800: lubang 25mm, lejang 800mm, jenis berpandu ketepatan tinggi

Spesifikasi Teknikal Teras (20℃ Keadaan Standard)

1. Spesifikasi Am Asas

• Mod Operasi: Gandingan magnet bertindak dua kali penghantaran segerak bukan sentuhan

• Cecair Bekerja: Udara termampat yang ditapis (penapisan 40μm, operasi bebas minyak tersedia)

• Suhu Ambien: -20℃~70℃ (gred industri suhu ultra-lebar)

• Julat Tekanan Kerja: 0.15~0.7MPa; Tekanan Bukti: 1.0MPa

• Kelajuan Operasi Standard: 50~500mm/s

• Mod Penampan: Penampan getah tetap dwi hujung standard; penimbal boleh laras / penimbal hidraulik pilihan

• Daya Pegangan Magnet: 55~1400N (bertambah secara beransur-ansur dengan saiz lubang)

2. Carta Parameter Prestasi Utama (@0.5MPa)

Garis Panduan Konfigurasi & Pemilihan Teras

1. Pemilihan Saiz Gergaji mengikut Beban & Teras

• φ10~φ16 (Tugas Ringan Mikro): Sesuai untuk beban ≤2kg, khusus untuk pemindahan komponen ketepatan lejang pendek dan operasi penentududukan mikro dalam peralatan automasi elektronik kecil.

• φ20~φ25 (Tugas Ringan Am): Dipadankan dengan beban ringan 4~6kg, sesuai untuk operasi menolak dan menarik lejang panjang konvensional (≤1000mm) dalam barisan pengeluaran automatik umum.

• φ32~φ40 (Kewajipan Sederhana): Berkenaan untuk senario beban sederhana 10~16kg, disesuaikan dengan sempurna untuk pengendalian bahan lejang panjang dan keadaan kerja kitaran frekuensi tinggi dalam peralatan automasi pembungkusan dan logistik.

2. Pemilihan Model & Sistem Panduan

• Jenis Asas RMS: Penyelesaian kos ultra rendah tanpa panduan terbina dalam. Sesuai untuk projek dan peralatan yang sensitif bajet dengan rel panduan linear luaran yang diprapasang, yang memerlukan penetapan kurungan dwi hujung.

• Jenis Berpandu Standard RMT: Reka bentuk rod panduan dwi semua-dalam-satu dengan panduan galas terbina dalam. Ia boleh menahan beban sisi konvensional tanpa aksesori pemandu luaran, menampilkan pemasangan mudah dan kebolehsuaian yang luas untuk keadaan kerja standard.

• Jenis Berpandu Ketepatan RMTL: Rod pemandu berketepatan tinggi lanjutan mengoptimumkan kestabilan gerakan linear, mencapai ketepatan kedudukan ulangan sehingga ±0.1mm. Pilihan terbaik untuk kedudukan ketepatan, pemasangan tepat dan senario permintaan linear tinggi.

• Jenis Slaid Beban Tinggi RMH: Rel gelongsor bertetulang dan struktur rod pemandu berkekuatan tinggi meningkatkan keupayaan anti pesongan dan kapasiti beban. Ia boleh menggantikan meja gelongsor bebas untuk menyelesaikan tugas pemanduan lejang panjang beban berat.

3. Pemilihan Konfigurasi Persekitaran & Fungsian

• Aplikasi Persekitaran Bersih: Transmisi magnetik tanpa sentuhan sifar dan bebas habuk mengelakkan pencemaran sekunder. Model pandu kendiri RMT dan RMTL lebih disukai untuk operasi stabil jangka panjang dalam bengkel bersih makanan, perubatan dan elektronik.

• Naik Taraf Keadaan Kerja Berkelajuan Tinggi: Dilengkapi dengan penimbal hidraulik luaran untuk menghapuskan kesan akhir, menyokong operasi berkelajuan tinggi berterusan sehingga 500mm/s untuk saluran pengeluaran kitaran frekuensi tinggi.

• Maklum Balas Kedudukan Ketepatan: Tambah konfigurasi dilengkapi magnet -S, serasi dengan suis magnet siri D-M9, merealisasikan kedudukan lejang berbilang titik dan maklum balas isyarat elektrik masa nyata untuk kawalan pautan automatik.

Senario Aplikasi Industri Biasa

• Pemindahan Bahan Elektronik Bilik Bersih: Struktur gandingan magnet bebas habuk dan sifar pencemaran digunakan secara meluas untuk pengendalian bahan jarak jauh di bengkel bebas habuk semikonduktor dan LCD, dengan berkesan melindungi persekitaran pengeluaran yang bersih.

• Anjakan Talian Pembungkusan Makanan & Farmaseutikal: Reka bentuk bersepadu berpandu sendiri memudahkan pemasangan dan penyelenggaraan harian, memenuhi permintaan menolak dan menarik bahan kerja lejang panjang bagi peralatan pembungkusan tugas ringan dan sederhana dengan prestasi yang bersih dan boleh dipercayai dengan sempurna.

• Kawalan Pintu & Perisai Peralatan Automatik: Struktur padat tanpa rod menjimatkan 50% ruang pemasangan, sesuai untuk pemacuan pembukaan dan penutupan yang stabil bagi pintu pelindung peralatan lejang panjang, perisai habuk dan penutup keselamatan.

• Kedudukan Ketepatan Talian Pemasangan Lejang Panjang: Model berpandukan ketepatan tinggi RMTL memastikan kelinearan yang sangat baik dan ketepatan kedudukan ulangan, memenuhi kedudukan tepat jarak ultra-jauh 1~2m dan keperluan penghantaran kitaran bagi barisan pengeluaran.

• Pengubahsuaian Peralatan Kompak & Penjimatan Ruang: Ia berfungsi sebagai pengganti ideal untuk silinder tie-rod tradisional dalam senario long-stroke (>500mm), mengoptimumkan reka letak peralatan dengan sangat baik dan merealisasikan reka bentuk peralatan automatik yang padat.

Siri RM lwn Perbandingan Parameter Teras Siri CY1 / CY3

Panduan Pemilihan Pantas Tiga Langkah

1. Pengesahan Saiz Gergaji: Kira tujahan yang diperlukan berdasarkan berat beban sebenar dengan faktor keselamatan ≥2. Peraturan yang disyorkan: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Pengesahan Jenis Model: Pilih RMS untuk bajet ultra rendah; RMT untuk keadaan kerja am standard; RMTL untuk permintaan kedudukan berketepatan tinggi; RMH untuk senario beban berat dan anti pesongan.

3. Pengesahan Spesifikasi Strok: Pilih lejang 50~1000mm standard untuk kegunaan konvensional; lejang lanjutan pilihan sehingga 2000mm untuk permintaan pemanduan jarak sederhana jauh.

Ringkasan Satu Ayat

     SOLH RM siri gaya Airtac gandingan magnet silinder tanpa rod menyepadukan pelbagai struktur berpandu sendiri, kebolehsuaian suhu ultra lebar dan prestasi bersih sifar kebocoran, berfungsi sebagai penyelesaian pemanduan linear lejang panjang domestik berprestasi tinggi untuk peralatan automatik bajet sederhana.
