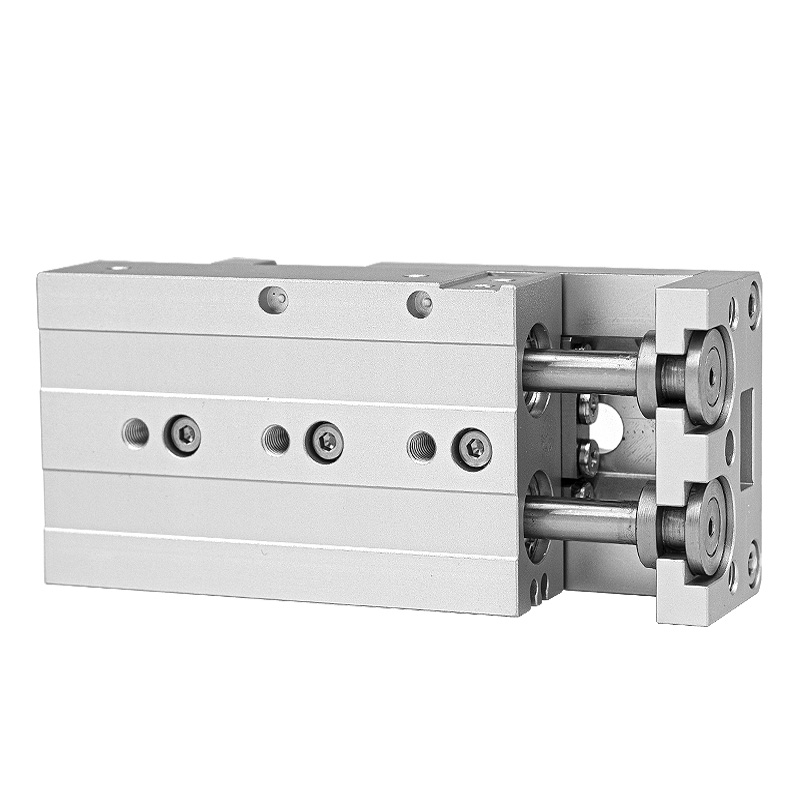

Silinder Slaid Ketepatan Aci Berkembar HLS / HLSL (Jenis Panduan Penggelek Silang)

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

     Silinder slaid ketepatan aci berkembar SOLH HLS / HLSL menggunakan panduan linear penggelek silang sebagai komponen panduan teras. Berbanding dengan silinder gelongsor bola edaran semula HLQ, ia memberikan ketegaran yang jauh lebih tinggi, ketepatan kedudukan ulangan yang unggul dan rintangan yang lebih kuat terhadap beban sisi eksentrik, padanan dengan sempurna beban berat, pemasangan ultra-ketepatan dan proses automasi kedudukan.

Klasifikasi Siri: HLS VS HLSL

     -- Jenis Standard HLS: Badan silinder dipasang pada satu sisi gerabak gelongsor, lebar keseluruhan padat. Sesuai untuk ruang pemasangan terhad, keadaan beban sederhana-kecil tanpa beban offset sipi yang jelas.

     -- Jenis Simetri HLSL: Silinder berpusat di antara dua panduan penggelek silang selari, pengagihan daya seragam, ketegaran yang sangat dipertingkatkan dan kapasiti beban berat. Pilihan pertama untuk beban berat, beban sipi dan senario kerja ketepatan ultra tinggi.

Jadual Spesifikasi Teknikal Teras

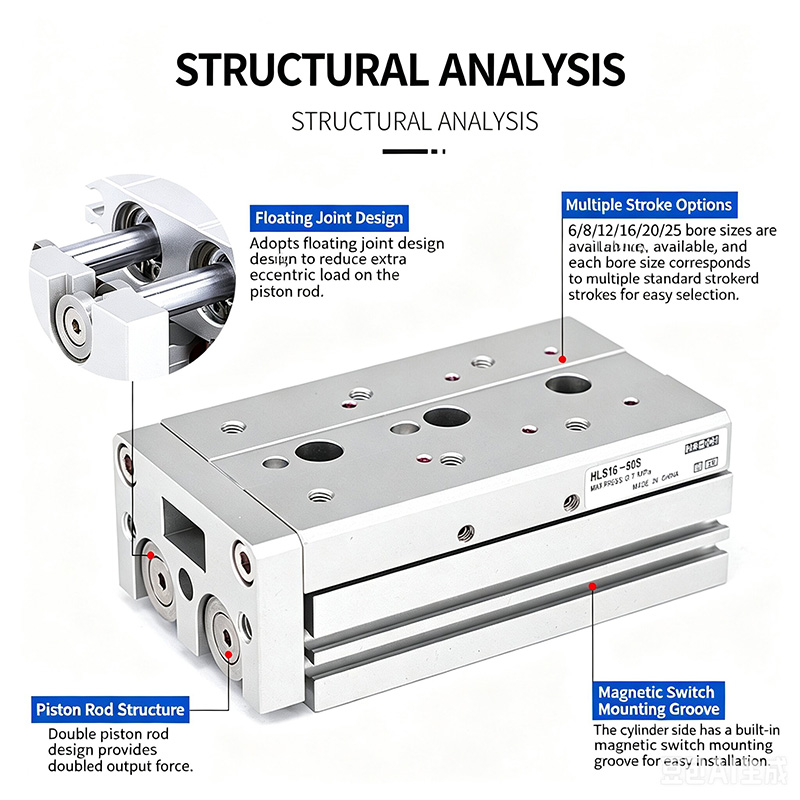

Kelebihan Prestasi Struktur & Teras

  1. Panduan Linear Cross Roller (Reka Bentuk Hubungan Talian Roller)

     -- Struktur galas sentuhan talian memberikan ketegaran yang melampau, kelurusan yang luar biasa dan ketepatan anti-putaran, rintangan hentaman yang kuat dan operasi yang stabil di bawah beban berat. Reka bentuk gerabak pemandu sekeping bersepadu dengan geseran ultra-rendah, pergerakan ultra-lancar dan kitaran perkhidmatan lanjutan.

  2. Sambungan Terapung Terbina Dalam

    -- Sambungan terapung elastik antara rod omboh dan platform gelongsor mengimbangi daya sisi dan tork sipi, mengelakkan pesongan rod omboh dan kerosakan beban lampau.

  3. Rod Omboh Selari Berkembar

    -- Output tujahan berganda, prestasi anti-kilasan yang sangat baik, mengekalkan ketepatan kedudukan tinggi di bawah keadaan dimuatkan.

  4. Pemasangan Universal Berbilang Arah

     -- Lubang pelekap yang diketuk dimesin pada permukaan bawah, hadapan dan sisi untuk pemasangan 3 arah; ketepatan mencari lubang pin pra-mesin pada asas untuk kedudukan tepat yang cepat.

  5. Permukaan Pelekap Alat 3 Sisi

     -- Lubang pelekap lekapan yang diketuk pada bahagian atas gelongsor dan muka hadapan, mencari lubang pin pada satah atas gelangsar untuk menjamin ketepatan kedudukan jig yang boleh diulang.

  6. Alur Pemasangan Sensor Pra-Mesin

     -- Slot gelongsor standard pada bahagian silinder untuk pemasangan fleksibel dan pelarasan kedudukan suis magnetik.

  7. Pilihan Penampan & Had Berhenti Terpelbagai

     -- Penampan udara tetap, penimbal udara boleh laras (A/AS/AF), penimbal penyerap hentak hidraulik (B/BF) dan berbilang blok henti had mekanikal luaran adalah gabungan pilihan.

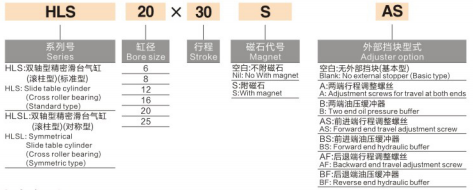

Peraturan Penamaan Model Standard

  1. Contoh Model: HLS20×30SAS

     -- HLS = Siri silinder sisi standard; HLSL = Siri ketegaran tinggi berpusat simetri

     -- 20 = Diameter lubang silinder (mm)

     -- 30 = Panjang lejang dinilai (mm)

     -- S = Cincin magnet kekal terbina dalam (konfigurasi kilang standard)

     -- A = Penampan udara boleh laras pada kedua-dua hujungnya

        AS = Penampan udara boleh laras hanya pada hujung lejang hadapan

        AF = Penampan udara boleh laras hanya pada hujung lejang kembali

     -- B = Penampan minyak hidraulik pada kedua-dua hujungnya

        BF = Penampan minyak hidraulik hanya pada hujung lejang balik

Jadual Teras Output Teoritikal (Unit: N)

Garis Panduan Pemilihan & Senario Aplikasi Biasa

  1. Cadangan Pemilihan

     -- Model Standard HLS: Ruang pemasangan padat, beban sederhana-kecil, tiada beban offset sipi yang jelas

     -- Model Simetri HLSL: Pemilihan keutamaan untuk beban berat, beban sisi eksentrik, ketegaran ultra tinggi dan keperluan kedudukan ultra ketepatan

  2. Aplikasi Perindustrian Biasa

     -- Pemasangan ketepatan, kedudukan automatik, pengapit pneumatik dan stesen pemindahan bahan kerja

     -- Barisan pengeluaran semikonduktor & automasi elektronik

     -- Instrumen pemeriksaan ujian ketepatan tinggi, peralatan automasi perubatan, mekanisme lekapan alat mesin

Ringkasan Satu Ayat

     Silinder slaid aci berkembar penggelek silang SOLH HLS/HLSL mengguna pakai panduan penggelek silang hubungan talian ketegaran tinggi dengan varian dwi standard/simetri, dilengkapi dengan penimbal udara/hidraulik pilihan dan reka bentuk sendi terapung anti-sipi, penggerak linear ultra ketepatan tugas berat premium untuk automasi semikonduktor, perubatan dan peralatan ketepatan beban tinggi.
