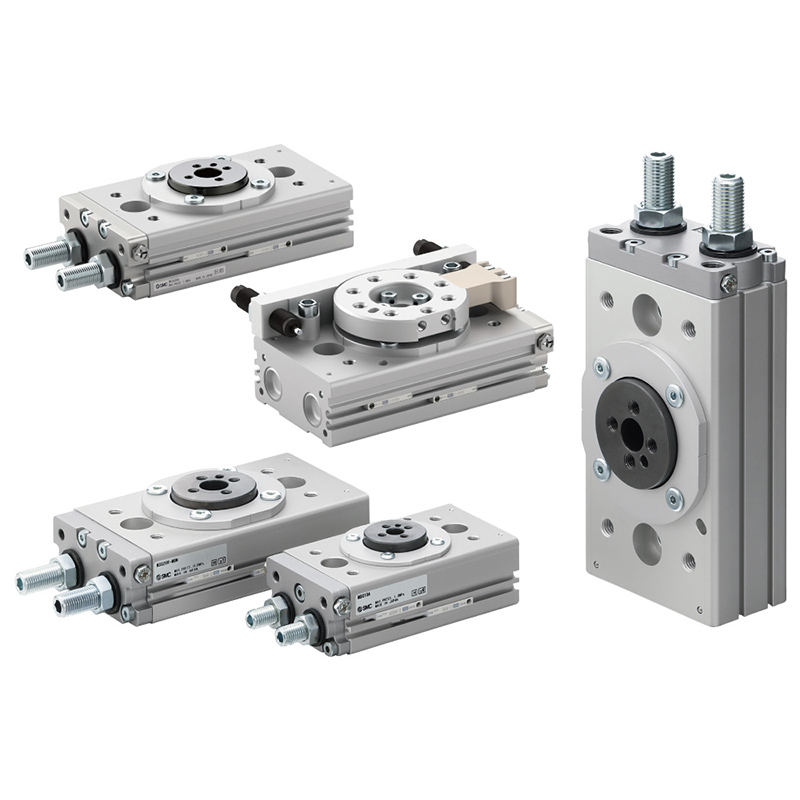

Jadual Penggerak Rotary Rak & Pinion Siri MSQ (Teknologi SOLH Richge)

Jenama:SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

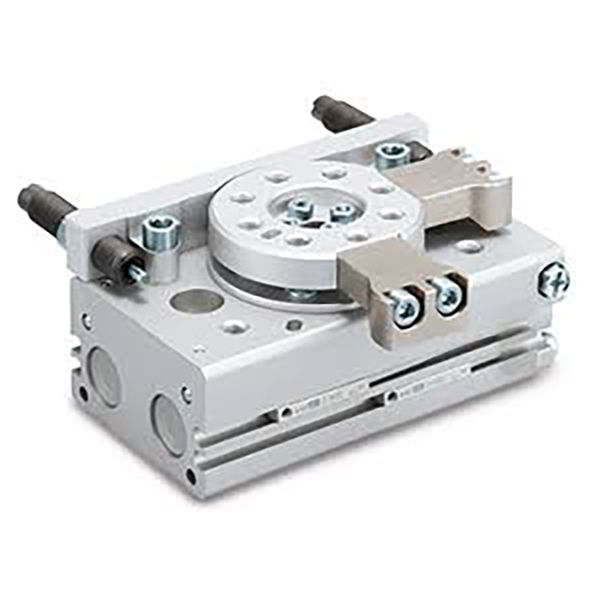

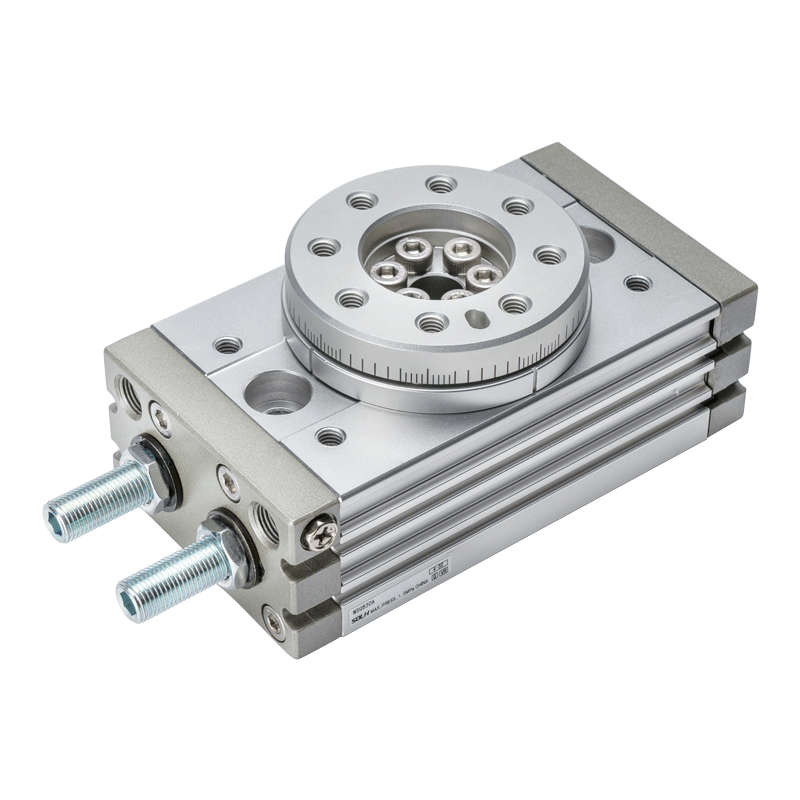

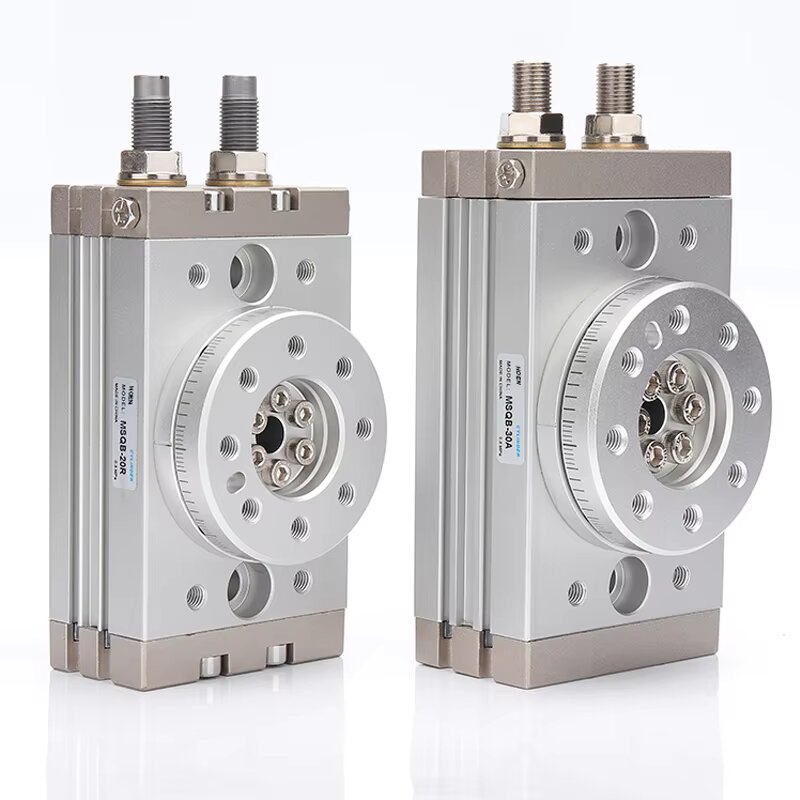

     Siri SOLH MSQ menggunakan struktur pemanduan rak simetri dwi omboh & pinion, dibahagikan kepada dua sub-siri: gred standard MSQB dan gred ketepatan tinggi MSQA. Ia mempunyai meja pelekap bulat bersepadu dengan lubang tengah melalui lubang, sudut ayunan boleh laras secara berterusan dari 0~190°.

Rak-pinion dwi omboh simetri memberikan tork keluaran 3~4 kali lebih besar dan kapasiti beban jejarian/paksi yang unggul berbanding silinder putar CRQ jenis ram. Dua pilihan penyerapan kejutan tersedia: penimbal getah terbina dalam atau penimbal hidraulik bersepadu. Susun atur port udara dwi (muka hujung / hadapan sisi) memudahkan susun atur tiub; suis buluh magnet yang serasi untuk maklum balas isyarat kedudukan berputar. Digunakan secara meluas untuk pengindeksan automatik, membalikkan bahan kerja dan stesen kedudukan ketepatan.

Jadual Klasifikasi & Pemilihan Siri (Ketepatan + Padanan Penampan)

Peraturan Pengekodan Model Lengkap

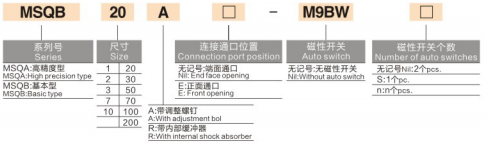

  1. Peraturan Pengekodan 1: MSQB20A-□-M9BW-□

     Contoh: MSQB20A-M9BW

     -- MSQB / MSQA: Pengecam siri

        MSQB = Siri asas standard; MSQA = Siri ketepatan ketepatan tinggi

     -- 20: Saiz bingkai (tersedia: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Pelarasan sudut & kod penimbal

        A = Skru pelarasan sudut hujung dwi; R = Penyerap hentak hidraulik terbina dalam; tiada akhiran = penimbal getah sahaja

     -- Kotak tengah: Kedudukan port udara

        Kosong = Pelabuhan udara muka akhir; E = Pelabuhan udara hadapan sisi

     -- M9BW: Model suis magnetik

        Kosong = Tanpa suis magnet; M9BW / M9BL sensor buluh universal serasi

     -- Kotak terakhir: Kuantiti suis magnetik

        Kosong = Standard 2 pcs; S = Sekeping tunggal; Angka tersuai = kuantiti tersuai

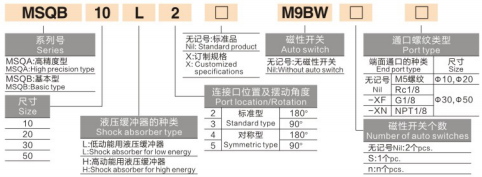

  2. Peraturan Pengekodan 2: MSQB10L2-□-M9BW-□-□

     Contoh: MSQB10L2-M9BW

     -- MSQB: Siri standard; saiz bingkai 10/20/30/50

     -- L / H: Gred tenaga kinetik penimbal hidraulik (hanya untuk versi hidraulik R)

        L = Penampan hidraulik tenaga kinetik rendah; H = Penampan hidraulik tenaga kinetik tinggi

     -- Digit 2/3/4/5: Spesifikasi sudut hayunan tetap

        2 = Standard 180°; 3 = 90°; 4 = Simetri 180°; 5 = Simetri 90°

     -- Kotak tengah: Penanda tersuai X, kosong = model stok standard

     -- M9BW: Suis magnet, kosong = tiada sensor dilengkapi

     -- Kotak terakhir: Kuantiti suis magnet; kosong=2pcs, S=1pc

     -- Kotak terakhir: Spesifikasi benang port udara

        Kosong = benang M5 (hanya untuk saiz 10/20); XF = G1/8; XN = NPT1/8 benang Amerika

Kelebihan Struktur Teras

  1. Rak Dwi Omboh Simetri & Pemacu Pinion

     -- Omboh dwi segerak menolak gear serentak, menghapuskan tindak balas unilateral; keluaran tork seragam dengan jitter putaran sifar, kapasiti beban yang jauh lebih tinggi daripada silinder ram omboh tunggal.

  2. Meja Putar Bersepadu dengan Mengesan Lubang Pin

     -- Lubang pin kedudukan pra-mesin meja dan lubang diketuk pemasangan standard untuk mengunci jig/bahan kerja terus, penjajaran mudah dan ketegaran kamiran yang tinggi. Lubang berongga tengah (φ6~φ24) membolehkan tiub udara dan pendawaian sensor melepasi tengah, susun atur mesin dalaman yang kemas.

  3. Susun Atur Dwi Pelabuhan Udara

     -- Dua pilihan paip: salur masuk udara muka hujung atau port E-jenis hadapan sisi, penghalaan tiub fleksibel untuk peralatan terkurung padat tanpa gangguan mekanikal.

  4. Skru Pelarasan Sudut Dwi Hujung Bebas (Akhiran A)

     -- Asingkan skru had pada kedua-dua hujungnya untuk mengehadkan strok mengikut arah jam dan lawan jam secara bebas; julat ayunan boleh laras tak terhingga dalam 0~190°, pratetap lalai kilang kepada 190°.

  5. Dua Sistem Penyerapan Hentakan Pilihan

     -- Versi standard: Penampan bonggol getah dwi hujung untuk pengurangan hingar di bawah beban cahaya berkelajuan rendah

     -- -R versi penimbal hidraulik: Penyerap hentak minyak bersepadu (L kinetik rendah / gred kinetik tinggi H) menyerap hentaman berat pada kelajuan tinggi, meminimumkan getaran berhenti dan melindungi lekapan & bahan kerja

  6. Serasi Maklum Balas Kedudukan Magnet

     -- Cincin magnet kekal terbina dalam di dalam badan silinder, serasi dengan suis buluh M9BW / M9BL untuk menghantar isyarat di tempat 0°/90°/180° ke PLC untuk logik saling kunci automatik.

  7. Sokongan Galas Bola Ketepatan untuk MSQA

     -- Model ketepatan tinggi MSQA mengguna pakai pemasangan galas bebola ketepatan kelas; radial & axial runout ≤0.01mm, ulangi ketepatan kedudukan ±0.01mm. Versi asas MSQB memenuhi keperluan penentududukan automasi am.

Spesifikasi Teknikal Standard Universal

  1. Mod Pemanduan: Rak & pinion dwi bertindak dua piston

  2. Julat Tekanan Operasi

    -- Jenis penimbal getah: 0.1~1.0 MPa

     -- -R jenis penimbal hidraulik: 0.1~0.6 MPa

  3. Tekanan Ujian Bukti: 1.05 MPa

  4. Suhu Ambien: 0~60 ℃ (tiada ais di dalam litar udara)

  5. Julat Ayunan Boleh Laras: 0~190° boleh laras tak terhingga, pratetap kilang 190°; sudut tetap 90° / 180° pilihan

  6. Pelinciran: Pra-isi gris tahan lama di kilang, reka bentuk bebas pelinciran serasi dengan udara kering bersih bebas minyak

  7. Medium Berkenaan: Udara termampat kering yang ditapis (ketepatan penapisan ≥40μm)

Jadual Kapasiti Galas Tork & Beban (Udara Bekalan 0.5MPa)

Jadual Perbandingan Tenaga Kinetik Maks Penampan

Peraturan Pemilihan Model Lengkap

  1. Pemilihan Gred Ketepatan

     -- Kedudukan cip, pemeriksaan optik PCB, pemasangan ketepatan → siri ketepatan tinggi MSQA

     -- Membalikkan bahan kerja am, mengalihkan & menyusun bahan → Siri asas standard MSQB

  2. Peraturan Padanan Penampan

     -- Beban cahaya berkelajuan rendah, kawalan kos: Model penimbal getah bukan R

     -- Kitaran pantas frekuensi tinggi, impak bahan kerja berat: Pilih -R penimbal hidraulik; kesan ringan gred L, kesan berat gred H

  3. Pemilihan Sudut Ayunan

     -- 90° membalikkan memuat/memunggah: Akhiran 3 / 5

     -- Pengindeksan salingan 180°, pengesanan dua muka: Akhiran 2 / 4

     -- Julat ayunan terhad sewenang-wenangnya tersuai: Model universal dengan skru pelarasan A

  4. Susun Atur Pelabuhan Udara

     -- Ruang mesin dalaman terkurung padat: Versi port hadapan sisi E

     -- Paip terdedah luaran standard: Port muka hujung lalai

  5. Maklum Balas Isyarat Kedudukan

     -- Isyarat di tempat diperlukan untuk interlock PLC: Lengkapkan suis magnet M9BW (standard 2pcs); hanya pengesanan satu sisi pilih suis tunggal S

  6. Spesifikasi Benang

     -- Saiz 10 / 20 bingkai kecil benang M5 lalai; sederhana besar 30/50 pilihan G1/8 (XF), NPT1/8 (XN) benang Amerika

Senario Aplikasi Industri Biasa

     -- Automasi Ketepatan Elektronik 3C: Kedudukan putar cip, pemeriksaan optik berbilang sudut PCB, pemasangan pengindeksan komponen mikro

     -- Barisan Pengeluaran Pembungkusan: Stesen penutup botol, karton perubahan arah 90°, pelekat label berputar

     -- Lekapan Alat Mesin: Melibas bahan kerja, kedudukan pengindeksan jig stamping

     -- Peralatan Isih Logistik: Pengalihan bahan, mekanisme berhenti berputar saluran paip

     -- Pengesan Tamat Manipulator Mini: Putaran sendi robot, selak vakum chuck pick-and-place

     -- Peralatan Pengujian Ketepatan: Meja putar pemeriksaan penglihatan, jig ujian sesak udara berbilang sudut

Menyokong Penyelesaian Padanan Litar Pneumatik

  1. Litar Am Piawai

     -- Gabungan dua titik sumber udara AFC → injap solenoid 4V210 5/2 → Tiub udara PU → Meja putar MSQ (suis magnet M9BW berwayar ke PLC)

  2. Litar Bengkel Kalis Letupan

     -- Unit rawatan sumber udara kalis letupan → Injap solenoid 5 hala kalis letupan 50-VFE → Hos fleksibel PU → Silinder putar MSQB/MSQA untuk persekitaran berbahaya

  3. Stesen Mikro Ketepatan Mini

     --Penuras pengatur udara mini AC1500 → injap solenoid siri 3V 3/2 → tiub nipis PU4 → meja putar kecil MSQ10 / MSQ20

Ringkasan Satu Ayat

     Rak dwi omboh & meja putar pinion SOLH MSQ berpecah kepada standard MSQB dan gred ketepatan tinggi MSQA, menyokong ayunan boleh laras 0~190°, penyerapan hentakan getah/hidraulik dwi, susun atur port udara dwi hujung/sisi dan lubang pendawaian berongga tengah, memberikan tork 3~4x lebih tinggi daripada alat pembungkusan ram dan alat pembungkusan elektronik sebagai automasi. garisan.
