Jenama: SOLH oleh Richge Technology

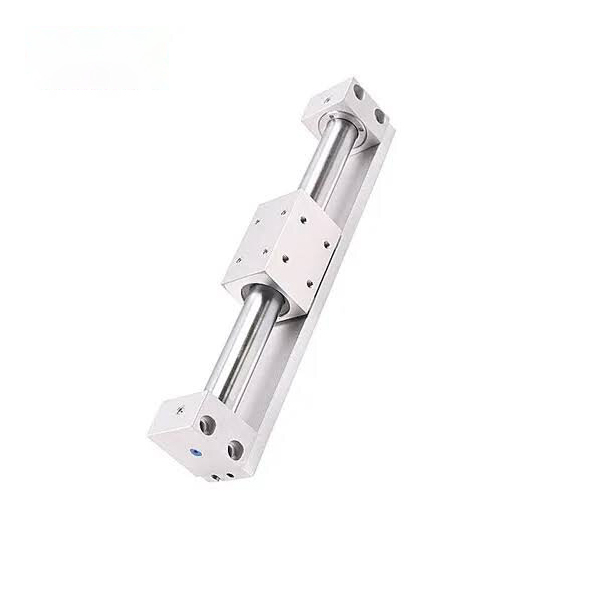

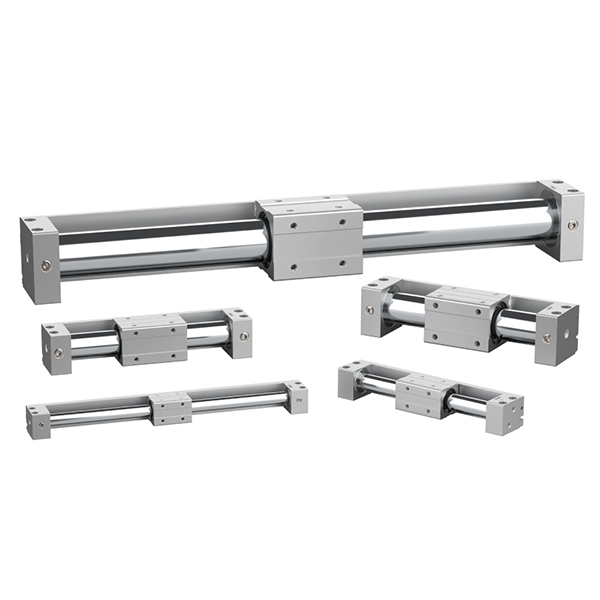

CY3R
CY3B

Gambaran Keseluruhan Produk

     Siri SOLH CY3 ialah silinder tanpa rod gandingan magnetik yang dinaik taraf berdasarkan siri SMC CY1 klasik, dibahagikan kepada dua model arus perdana: jenis asas CY3B tanpa permukaan pelekap dan jenis pelekap langsung CY3R. Ia menggunakan struktur penghantaran bukan sentuhan magnetik tertutup sepenuhnya, merealisasikan pergerakan segerak omboh dalaman dan meja slaid luaran melalui gandingan magnet yang kuat. Menampilkan sifar kebocoran, operasi bebas habuk dan bebas pencemaran, lejang ultra panjang dan pemasangan padat, ia boleh digunakan secara meluas untuk senario pemanduan linear gred bersih, ringan hingga sederhana, jarak jauh. Dengan julat gerek dari φ6 hingga φ63mm dan lejang maksimum 5000mm, ia menjimatkan 50% ruang pemasangan berbanding dengan silinder batang pengikat tradisional dan berfungsi sebagai penyelesaian pemanduan lejang panjang bersih pilihan untuk barisan pengeluaran automatik standard tinggi.

Kedudukan Teras & Ciri Struktur

• Penghantaran Gandingan Magnetik & Operasi Bersih Sifar Kebocoran: Omboh dan meja slaid menggunakan pemanduan segerak magnet dengan reka bentuk tong silinder tertutup sepenuhnya. Tiada rod omboh memanjang ke luar, mencapai sesak udara yang lengkap, sifar kebocoran dan sifar pencemaran habuk. Ia sangat sepadan dengan persekitaran pengeluaran yang ketat seperti pemprosesan makanan, peralatan perubatan dan elektronik semikonduktor.

• Versi Dinaik Taraf CY1 dengan Ketahanan Dipertingkat: Berbanding dengan siri CY1 tradisional, panjang cincin tahan haus meningkat sebanyak 70%, meningkatkan kapasiti galas dan kestabilan gelongsor dengan berkesan. Penahan pelinciran terbina dalam cincin kalis habuk membentuk filem pelincir pelindung yang berkekalan, mengurangkan tekanan kerja minimum kepada 0.12MPa dan memanjangkan hayat perkhidmatan dengan banyak. Kecuali untuk spesifikasi φ6, semua model lain mengekalkan dimensi pelekap yang sama seperti CY1 untuk penggantian dan peningkatan terus.

• Struktur Minimalis Jenis Asas CY3B: Tong silinder licin tidak mempunyai permukaan pelekap terpelihara dan memerlukan kurungan sokongan dua hujung untuk penetapan. Meja slaid tidak dilengkapi dengan struktur pemandu terbina dalam, jadi panduan linear luaran atau rod panduan adalah wajib untuk mengelakkan beban sipi dan kegagalan penyahgandingan magnetik.

• Penampan Getah Standard & Spesifikasi Pilihan Kelajuan Tinggi: Penampan getah dwi hujung terbina dalam menyerap impak operasi dan mengurangkan bunyi larian untuk operasi kitaran konvensional yang stabil. Spesifikasi X160 berkelajuan tinggi pilihan menyokong kelajuan operasi maksimum 1500mm/s untuk menyesuaikan diri dengan keadaan kerja bergerak pantas frekuensi tinggi.

• Pemasangan Suis Magnet yang Mudah: Alur suis pra-tempah pada kedua-dua belah badan silinder adalah serasi dengan suis magnet siri D-M9, merealisasikan maklum balas kedudukan masa nyata yang fleksibel dan tepat untuk kedudukan lejang.

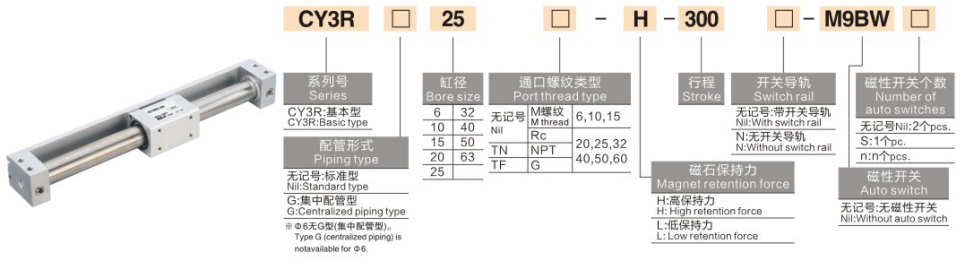

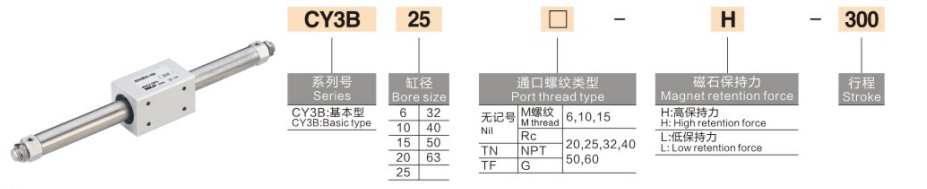

Peraturan Pengekodan Model Lengkap

1. Contoh Model: CY3B20-500 | CY3B40-800-M9PL

2. Contoh Rujukan Standard Order

• CY3B20-500: lubang 20mm, lejang 500mm, jenis asas tanpa suis magnet

• CY3B40-800-M9PL: lubang 40mm, lejang 800mm, jenis asas dengan suis kedudukan magnet

Spesifikasi Teknikal Teras (20℃ Keadaan Standard)

1 Spesifikasi Umum Asas

• Mod Operasi: Gandingan magnetik dua tindakan penghantaran bukan sentuhan

• Cecair Bekerja: Udara termampat (standard operasi bebas minyak)

• Suhu Ambien: 5~60 ℃ (tiada persekitaran beku)

• Julat Tekanan Kerja: 0.12~0.7MPa; Tekanan Bukti: 1.0MPa

• Kelajuan Operasi: 50~500mm/s (standard); maks 1500mm/s (pilihan spesifikasi X160 berkelajuan tinggi)

• Mod Penampan: Penampan getah dwi hujung standard

• Daya Pegangan Magnet: 19.6~2450N (bertambah dengan saiz lubang)

2 Carta Parameter Prestasi Utama (@0.5MPa)

Garis Panduan Konfigurasi & Pemilihan Teras

1 Pemilihan Saiz Gergaji mengikut Beban & Teras

• φ6~φ15 (Tugas Ringan Mikro): Sesuai untuk beban ≤2.5kg, khusus untuk pemindahan ketepatan lejang pendek komponen mini dalam peralatan elektronik dan perubatan.

• φ20~φ32 (Tugas Ringan Am): Dipadankan dengan beban ringan 4~10kg, sesuai untuk menolak dan menarik lejang panjang konvensional (≤1000mm) dalam barisan pengeluaran automatik umum.

• φ40~φ63 (Kewajipan Sederhana): Berkenaan untuk senario beban sederhana 16~40kg, sesuai untuk pengendalian lejang panjang yang berat dan operasi kitaran frekuensi tinggi dalam industri makanan dan pembungkusan.

2 Lejang & Pemilihan Sistem Pemandu

• Julat Strok: Lejang standard meliputi 50~1000mm; lejang ultra-panjang dilanjutkan sehingga 5000mm untuk permintaan pemanduan jarak jauh yang istimewa.

• Reka Bentuk Panduan Luaran Mandatori: Jenis asas CY3B tidak mempunyai struktur panduan terbina dalam. Rel gelongsor linear luaran atau rod pemandu mesti dilengkapi untuk menyokong beban dan mengelakkan penyahgandingan magnet yang disebabkan oleh sisihan daya eksentrik.

• Kaedah Penetapan Standard: Dibetulkan oleh kurungan sokongan dua hujung pilihan dengan badan silinder yang digantung dan geseran sentuhan sifar, memastikan operasi gandingan magnetik yang stabil.

3 Pemilihan Konfigurasi Persekitaran & Fungsian

• Keutamaan untuk Persekitaran Bersih: Reka bentuk sifar kebocoran dan bebas pencemaran menyesuaikan diri dengan keadaan kerja bebas habuk dan steril yang ketat dalam industri makanan, perubatan dan semikonduktor elektronik.

• Naik Taraf Keadaan Kerja Berkelajuan Tinggi: Pilih spesifikasi X160 berkelajuan tinggi pilihan (maks 1500mm/s), dilengkapi dengan penimbal hidraulik luaran untuk menghapuskan kesan berkelajuan tinggi dan memastikan operasi yang stabil.

• Maklum Balas Kedudukan Ketepatan: Lengkapkan dengan suis magnet siri D-M9 untuk merealisasikan kedudukan lejang tepat dua titik atau berbilang titik dan maklum balas isyarat.

CY3B lwn CY3R | Perbandingan Perbezaan Model

Senario Aplikasi Industri Biasa

• Pemindahan Bahan Bilik Bersih: Struktur gandingan magnet tanpa kebocoran dan habuk adalah sesuai untuk pengendalian bahan jarak jauh di bengkel bebas habuk elektronik, semikonduktor dan perubatan tanpa mencemarkan persekitaran yang bersih.

• Barisan Pembungkusan Makanan & Minuman: Tong silinder keluli tahan karat kalis karat dengan permukaan yang mudah dibersihkan menyesuaikan diri dengan piawaian pengeluaran yang bersih, sesuai untuk anjakan lejang panjang bagi bahan kerja ringan dan sederhana dalam peralatan pemprosesan makanan.

• Memandu Pintu & Penutup Peralatan: Tiada reka bentuk sambungan rod menjimatkan ruang luaran, digunakan dengan sempurna untuk memampatkan pembukaan dan penutupan lejang panjang pintu pelindung peralatan automatik dan penutup pelindung.

• Platform Penentududukan Ketepatan Lejang Panjang: Bekerjasama dengan rel pemandu ketepatan tinggi luaran untuk mencapai ketepatan kedudukan berulang yang stabil, sesuai untuk kedudukan tepat jarak jauh 1~2m dan penyampaian kitaran talian pemasangan.

• Penggantian Penjimatan Ruang untuk Silinder Tie-Rod: Menyelesaikan masalah pendudukan ruang silinder tie-rod tradisional dalam senario lejang panjang (>500mm), mengurangkan ruang pemasangan peralatan keseluruhan sebanyak 50% untuk reka bentuk peralatan padat.

Panduan Pemilihan Pantas Tiga Langkah

1. Pengesahan Saiz Gergaji: Kira tujahan yang diperlukan berdasarkan berat beban dengan faktor keselamatan ≥2. Peraturan yang disyorkan: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Pengesahan Spesifikasi Strok: Pilih lejang 50~1000mm standard untuk permintaan konvensional; pilih spesifikasi lanjutan untuk lejang ultra-panjang sehingga 5000mm.

3. Padanan Konfigurasi Fungsian: Pemilihan keutamaan untuk keadaan kerja bersih bebas pencemaran; naik taraf kepada spesifikasi berkelajuan tinggi X160 + penimbal hidraulik untuk operasi pantas; tambah suis magnet siri D-M9 untuk pengesanan kedudukan masa nyata.

Ringkasan Satu Ayat

     Silinder tanpa rod gandingan magnetik siri SOLH CY3 ialah penggerak bebas minyak gred bersih CY1 yang dinaik taraf, menampilkan kebocoran sifar, lejang ultra panjang 5000mm, tekanan permulaan rendah dan jenis pelekap dwi, ​​berfungsi sebagai penyelesaian pemanduan linear lejang panjang penjimatan ruang yang optimum untuk peralatan automasi bersih beban sederhana ringan.
