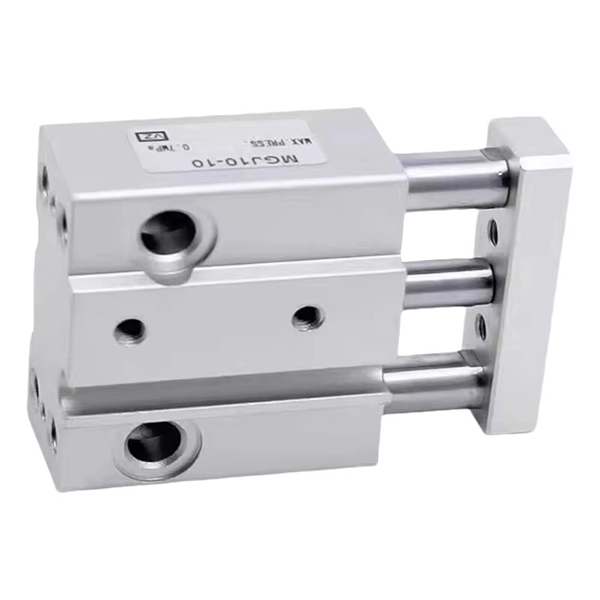

Silinder Rod Panduan Mini Ultra-Kompak Siri MGJ | Jenis Anti-Putaran Ketepatan Tinggi

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH MGJ ialah silinder rod panduan ultra-kecil, berketepatan tinggi dan ringan yang direka khas untuk senario automasi mikro. Menampilkan struktur miniatur ultra-kompak, prestasi anti-putaran tepat ±0.1°, pelekap dwi arah dan reka bentuk paip & pendawaian terpusat satu sisi, siri ini hanya meliputi saiz lubang φ6 dan φ10 dengan lejang ultra-pendek antara 5mm hingga 20mm. Ia disesuaikan dengan sempurna untuk aplikasi penentududukan beban mikro, terhad ruang dan ketepatan tinggi dalam peralatan elektronik, instrumen perubatan dan jentera ketepatan, berfungsi sebagai komponen eksekutif teras untuk sistem automatik kecil.

Kedudukan Teras & Ciri Struktur

1.Pengecilan Melampau & Saiz Ultra-Kompak

• Liputan Spesifikasi Ultra-kecil: Tersedia dalam saiz lubang ultra-kecil φ6mm dan φ10mm, dengan lejang pendek dipadankan 5/10/15mm (φ6) dan 5/10/15/20mm (φ10), direka secara eksklusif untuk permintaan pemanduan lejang mikro.

• Dimensi Badan Ramping & Kurus: Model ultra-kompak MGJ6 menampilkan saiz badan ultra-nipis dan sempit 23+lejang (panjang) × 29mm (lebar) × 14.5mm (tinggi), menduduki ruang pemasangan minimum dan menyesuaikan diri dengan susun atur peralatan padat yang sangat bersepadu.

2.Prestasi Anti-Putaran Ketepatan Tinggi

• Dilengkapi dengan rod pemandu dwi terbina dalam dan struktur rangka panduan bersepadu, siri MGJ mencapai keupayaan anti pesongan yang sangat baik. Toleransi putaran ultra-rendah mencapai±0.1°, dengan berkesan mengelakkan sisihan kedudukan semasa pengapit bahagian mikro, pemasangan dan pelarasan halus, dan memastikan ketepatan kedudukan ketepatan tinggi yang konsisten.

3.Pemasangan Fleksibel & BerpusatReka Bentuk Paip

• Sokongan Pemasangan Dwi Arah: Kedua-dua permukaan bawah dan belakang dikhaskan untuk pemasangan tetap, menyokong susun atur berbilang sudut dalam ruang sempit dan terkurung dengan kebolehsuaian pemandangan yang kuat.

• Paip & Pendawaian Berpusat Satu Sebelah: Paip udara dan talian suis magnet disusun pada satu sisi secara seragam, merealisasikan pendawaian yang kemas dan piawai semasa susunan berbilang silinder padat, memudahkan pemasangan di tapak dan penyelenggaraan kemudian.

• Pemasangan Suis Berganda untuk Strok Ultra-Pendek: Malah lejang minimum 5mm boleh dilengkapi dengan dua suis magnet, merealisasikan pengesanan kedudukan komprehensif kedua-dua hujung lejang tanpa sudut mati.

4.Operasi Kitaran Ringan & Tahan Lama

• Berat Badan Ultra Ringan: Berat keseluruhan yang sangat rendah — MGJ6-5 hanya 27.3g, dan MGJ10-20 spesifikasi maksimum hanyalah 63.2g, yang sangat mengurangkan beban peralatan dan sesuai untuk mekanisme automatik mikro yang ringan.

• Operasi Tanpa Penyelenggaraan & Stabil: Mengguna pakai reka bentuk pelinciran bebas minyak dengan penampan getah dwi hujung, ia menyokong pergerakan kitaran beban ringan frekuensi tinggi jangka panjang, menampilkan bunyi yang rendah, operasi yang stabil dan hayat perkhidmatan yang panjang.

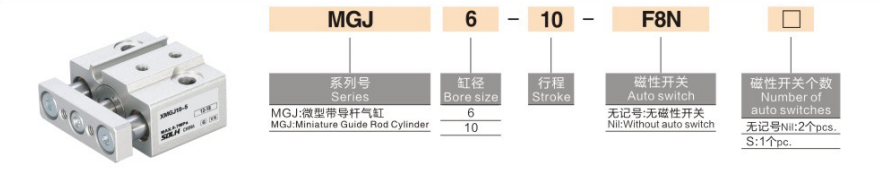

Peraturan Pengekodan Model Lengkap

Contoh Model: MGJ6-10-F8N | MGJ10-15S

Contoh Rujukan Pesanan Standard

• MGJ6-5: lubang φ6, lejang 5mm, jenis standard tanpa suis magnet

• MGJ10-15-2S: lubang φ10, lejang 15mm, dilengkapi dengan 2 suis magnet untuk pengesanan kedudukan dwi hujung

• MGJ6-10-F8N: lubang φ6, lejang 10mm, dipadankan dengan suis magnet D-F8N

Spesifikasi Teknikal Teras (20℃, Keadaan Standard 0.5MPa)

1. Spesifikasi Umum Asas

• Mod Operasi: Pergerakan berbalas-balas lakonan dua kali

• Julat Tekanan Kerja: 0.15~0.7MPa; Tekanan Bukti: 1.05MPa

• Suhu Ambien: -10℃~60℃ (persekitaran kerja bebas ais)

• Kelajuan Operasi Piston: 50~500mm/s

• Mod Penampan: Penampan getah dua hujung untuk penyerapan hentaman yang stabil

• Mod Pelinciran: Operasi bebas penyelenggaraan tanpa minyak

2.Teras Output Teoritikal (@0.5MPa)

3.Spesifikasi Berat Produk (g)

Senario Aplikasi Industri Biasa

• Peralatan Ketepatan Elektronik: Pengapit mikro komponen telefon mudah alih dan kamera, tolak papan PCB kecil, kedudukan pengelim terminal dan pemasangan ketepatan modul mikro.

• Instrumentasi Perubatan: Pensuisan injap miniatur, pengangkatan dan penurunan jarum pensampelan, dan pemanduan tepat peralatan perubatan invasif minimum, memenuhi keperluan operasi bersih dan stabil gred perubatan.

• Jentera Ketepatan & Optik: Kedudukan pemasangan bahagian mikro, pelarasan halus kanta optik, penentukuran anjakan mikro probe pengesanan dan mekanisme pelarasan mikro berketepatan tinggi.

• Industri Semikonduktor: Terjemahan mikro wafer kecil, pengangkatan dan kedudukan jig kecil, dan tindakan eksekutif beban ringan dalam bengkel semikonduktor bersih bebas habuk.

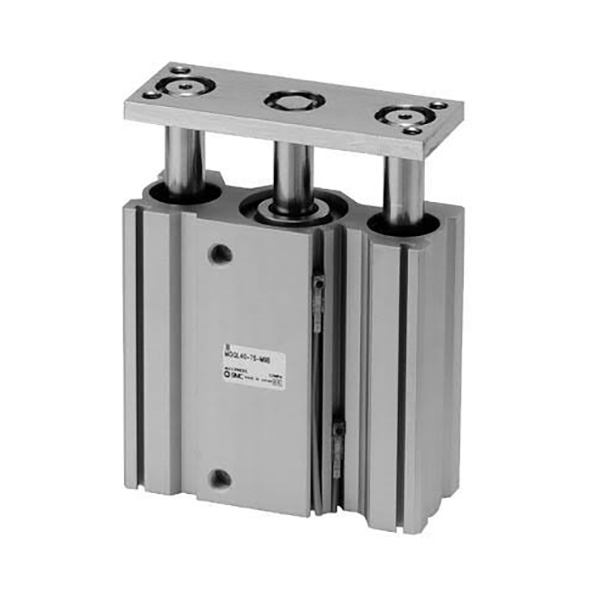

Perbandingan Teras Siri MGJ lwn Siri MGP (Mini lwn Standard)

Panduan Pemilihan Pantas

1. Pemilihan Saiz Gergaji: Pilih φ6mm untuk beban kerja ≤10N; pilih φ10mm untuk beban kerja ≤30N, padankan dengan faktor keselamatan ≥2 untuk operasi yang stabil.

2. Pemilihan Spesifikasi Strok: Pilih strok ultra-pendek 5/10/15/20mm mengikut keperluan pemanduan anjakan mikro sebenar.

3. Konfigurasi Suis Magnet: Pilih 2S untuk pengesanan kedudukan dwi hujung; pilih S tunggal untuk maklum balas isyarat hujung tunggal; tiada tanda untuk model asas bebas suis.

Ringkasan Satu Ayat

     Silinder rod panduan mini ultra-kompak siri SOLH MGJ mempunyai saiz mikro, ±0.1° ketepatan anti-putaran tinggi, operasi bebas minyak yang ringan dan pelekap yang fleksibel, menjadi penggerak pneumatik mikro ketepatan tinggi yang optimum untuk automasi miniatur terhad ruang, peralatan perubatan dan elektronik.
