Silinder Tanpa Rod Gandingan Magnet Siri CY1 | Model Asas Ekonomi Klasik

Jenama: SOLH oleh Richge Technology

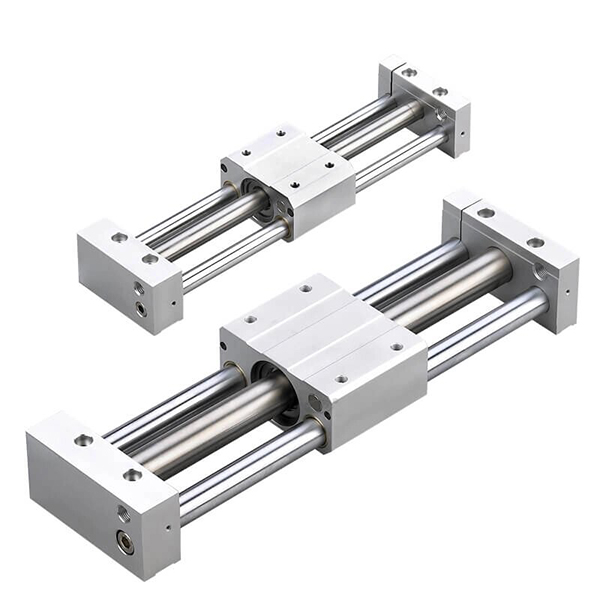

CY1S

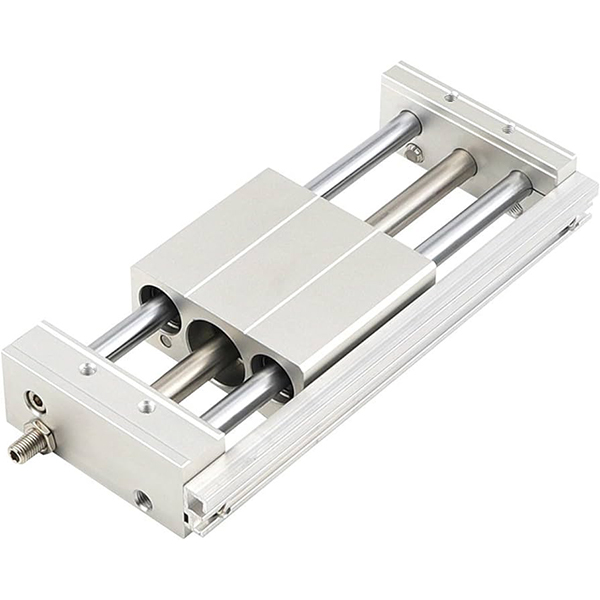

CY1L

Gambaran Keseluruhan Produk

     Siri SOLH CY1 ialah silinder tanpa rod gandingan magnet klasik dan ekonomik, berfungsi sebagai pendahulu asas siri CY3 yang dinaik taraf. Ia menggunakan struktur pemanduan segerak magnet tanpa sentuhan, di mana omboh dalaman dan meja slaid luaran bergerak serentak melalui daya magnet yang kuat. Menampilkan operasi sifar kebocoran tertutup sepenuhnya, struktur padat dan prestasi kos efektif, ia didedikasikan untuk beban ringan hingga sederhana dan aplikasi pemanduan linear lejang sederhana panjang. Dengan julat gerek dari φ6 hingga φ63mm, lejang standard sehingga 1000mm dan lejang lanjutan maksimum 1500mm, siri ini meliputi model panduan terpelbagai untuk memenuhi permintaan pelbagai senario, menjadikannya penggerak tanpa rod gred bersih mesra bajet pilihan untuk barisan pengeluaran automatik am.

Kedudukan Teras & Ciri Struktur

• Pemacu Gandingan Magnetik & Prestasi Sifar Kebocoran Bersih: Magnet kekal berkekuatan tinggi terbina dalam pada omboh dan meja slaid merealisasikan penghantaran segerak bukan mekanikal. Tong silinder tertutup sepenuhnya menghapuskan kebocoran udara dan pelepasan habuk, menyesuaikan sepenuhnya kepada persekitaran kerja bersih yang ketat dalam industri elektronik, peralatan perubatan dan pemprosesan makanan.

• Struktur Asas Klasik & Prestasi Kos Tinggi: Mengguna pakai struktur mekanikal minimalis dengan komponen yang lebih sedikit, siri CY1 berkesan mengurangkan kos pembuatan dan menawarkan daya saing kos yang lebih tinggi daripada siri CY3 yang dinaik taraf. Model asas CY1B tidak mempunyai permukaan pelekap bersepadu dan memerlukan kurungan sokongan dwi hujung untuk pemasangan. Dilengkapi dengan cincin tahan haus asas dan konfigurasi cincin kalis debu, ia menampilkan tekanan kerja minimum 0.18MPa, dengan hayat perkhidmatan yang lebih pendek sedikit tetapi kompeten sepenuhnya untuk keadaan kerja standard konvensional.

• Model Derivatif Terpelbagai untuk Liputan Penuh: Barisan produk lengkap meliputi pelbagai jenis panduan untuk memadankan ketepatan dan permintaan beban yang berbeza:

• CY1B: Jenis asas tanpa struktur pemandu dan permukaan pelekap, memerlukan rel panduan luaran dan kurungan dwi hujung.

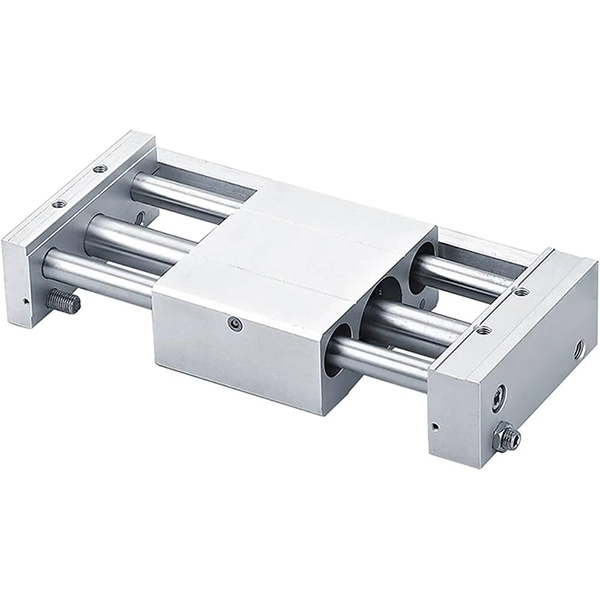

• CY1S: Jenis panduan slaid dengan galas gelongsor terbina dalam, menyokong operasi beban ringan tanpa panduan luaran.

• CY1L: Jenis panduan galas bebola dengan gelongsor ultra licin dan kapasiti beban yang dipertingkatkan untuk pergerakan frekuensi tinggi yang stabil.

• CY1H: Jenis panduan berketepatan tinggi dengan ketepatan kedudukan ulangan yang sangat baik untuk senario pemindahan ketepatan.

• CY1F: Jenis nipis berprofil rendah dengan ketinggian keseluruhan berkurangan 29%, sangat sesuai untuk ruang pemasangan peralatan ultra-kompak.


• Penampan Standard & Konfigurasi Kelajuan Tinggi Pilihan: Penampan getah dwi hujung standard berkesan menyerap impak operasi dan mengurangkan bunyi larian. Penampan hidraulik luaran pilihan menyokong operasi yang stabil pada kelajuan maksimum 500mm/s untuk keadaan kerja kitaran kelajuan sederhana tinggi.

• Keserasian Luas Suis Magnet: Alur suis universal terpelihara pada badan silinder adalah serasi dengan siri D-M9 dan suis magnet siri D-A9, membenarkan pemasangan kedudukan sewenang-wenangnya dan maklum balas isyarat lejang yang fleksibel.

Peraturan Pengekodan Model Lengkap

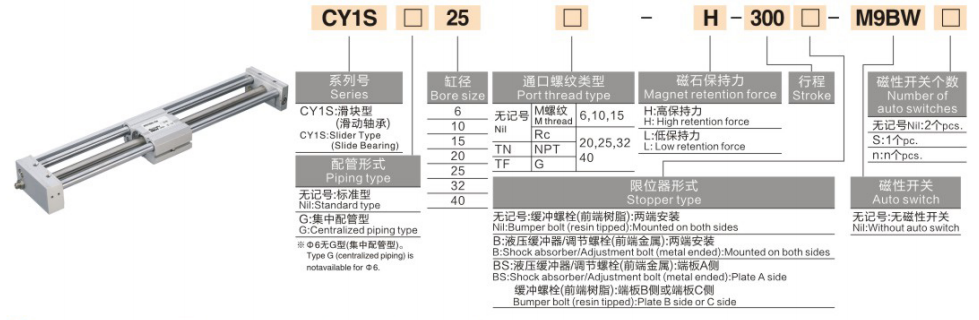

Contoh Model: CY1B20-500 | CY1S40-800-M9PL

Contoh Rujukan Pesanan Standard

• CY1B20-500: lubang 20mm, lejang 500mm, jenis asas tanpa suis magnet

• CY1S40-800-M9PL: lubang 40mm, lejang 800mm, jenis panduan slaid dengan suis kedudukan magnet

Spesifikasi Teknikal Teras (20℃ Keadaan Standard)

1. Spesifikasi Am Asas

• Mod Operasi: Gandingan magnet bertindak dua kali penghantaran segerak bukan sentuhan

• Cecair Bekerja: Udara termampat (standard operasi bebas minyak)

• Suhu Ambien: 5~60 ℃ (tiada persekitaran kerja yang membeku)

• Julat Tekanan Kerja: 0.18~0.7MPa; Tekanan Bukti: 1.05MPa

• Kelajuan Operasi Standard: 50~500mm/s

• Mod Penampan: Penampan getah dwi hujung standard; penimbal hidraulik luaran pilihan untuk senario berkelajuan tinggi

• Daya Pegangan Magnet: 49~2450N (meningkat secara progresif dengan saiz lubang)

2. Carta Parameter Prestasi Utama (@0.5MPa)

Garis Panduan Konfigurasi & Pemilihan Teras

1. Pemilihan Saiz Gergaji mengikut Beban & Teras

• φ6~φ15 (Tugas Ringan Mikro): Sesuai untuk beban ≤2.5kg, khusus untuk pemindahan komponen ketepatan lejang pendek dalam peralatan ketepatan elektronik kecil.

• φ20~φ32 (Tugas Ringan Am): Dipadankan dengan beban ringan 4~10kg, sesuai untuk operasi menolak dan menarik lejang panjang konvensional (≤1000mm) dalam barisan pengeluaran automatik umum.

• φ40~φ63 (Kewajipan Sederhana): Berkenaan untuk senario beban sederhana 16~40kg, disesuaikan dengan sempurna untuk pengendalian lejang panjang dan keadaan kerja kitaran frekuensi tinggi dalam peralatan automasi pembungkusan dan logistik.

2. Pemilihan Model & Sistem Panduan

• Jenis Asas CY1B: Model paling kos efektif tanpa struktur panduan terbina dalam. Rel panduan linear luaran adalah wajib, sesuai untuk projek dan peralatan yang sensitif bajet dengan struktur panduan terpelihara.

• Jenis Panduan Slaid CY1S: Dilengkapi dengan panduan galas gelongsor terbina dalam, tidak memerlukan panduan tambahan luaran untuk beban ringan (≤10kg), menampilkan pemasangan mudah dan kesejagatan yang luas.

• Jenis Panduan Galas Bebola CY1L: Mengguna pakai struktur galas bebola berketepatan tinggi dengan rintangan gelongsor ultra rendah dan hayat perkhidmatan yang dilanjutkan, direka khas untuk keadaan kerja kitaran berkelajuan tinggi dan frekuensi tinggi.

• Jenis Ketepatan Tinggi CY1H: Dikonfigurasikan dengan mekanisme panduan linear ketepatan, mencapai ketepatan kedudukan berulang sehingga ±0.02mm, terpakai untuk senario penentududukan ketepatan tinggi dan pemindahan jarak mikro.

• Jenis Profil Rendah CY1F: Struktur nipis yang dioptimumkan dengan ketinggian keseluruhan dikurangkan sebanyak 29%, menyelesaikan masalah ruang pemasangan menegak terhad untuk peralatan automatik padat.

3. Pemilihan Konfigurasi Persekitaran & Fungsian

• Penyesuaian Persekitaran Bersih: Reka bentuk penghantaran magnet tanpa sentuhan sifar dan bebas habuk memenuhi piawaian pengeluaran yang bersih; Model CY1S dan CY1L lebih disukai untuk operasi bilik bersih jangka panjang.

• Naik Taraf Keadaan Kerja Berkelajuan Tinggi: Dilengkapi dengan penampan hidraulik luaran untuk menghapuskan kesan akhir, menyokong kelajuan operasi berterusan secara stabil sehingga 500mm/s.

• Maklum Balas Kedudukan Ketepatan: Padankan dengan suis magnet siri D-M9 atau siri D-A9 untuk merealisasikan kedudukan lejang berbilang titik dan output isyarat masa nyata.

Senario Aplikasi Industri Biasa

• Pemindahan Bahan Bilik Bersih: Struktur gandingan magnetik pencemaran sifar digunakan secara meluas untuk pengendalian bahan jarak jauh dalam semikonduktor dan bengkel bebas habuk LCD, mengelakkan pencemaran sekunder terhadap persekitaran kerja yang bersih.

• Anjakan Bahan Kerja Talian Pembungkusan: Reka bentuk berprestasi kos tinggi menyesuaikan diri dengan menolak dan menarik bahan kerja ringan dan sederhana dalam makanan dan peralatan pembungkusan farmaseutikal, dengan kadar kegagalan yang rendah dan penyelenggaraan harian yang mudah.

• Kawalan Pintu Peralatan Automatik: Struktur padat tanpa rod menjimatkan ruang pemasangan luaran, sesuai untuk pemanduan pembukaan dan penutupan lejang panjang pintu pelindung peralatan dan perisai habuk.

• Kedudukan Talian Pemasangan Lejang Panjang: Bekerjasama dengan modul panduan padanan untuk mencapai kedudukan ketepatan yang stabil dalam strok ultra panjang 1~1.5m, memenuhi permintaan kedudukan kitaran berterusan barisan pengeluaran.

• Penyelesaian Alternatif Ekonomi: Penggantian pengurangan kos yang ideal untuk siri CY3 berharga tinggi dalam projek automasi terhad bajet, memenuhi sepenuhnya keperluan pemanduan linear lejang panjang asas.

Perbandingan Prestasi Teras Siri CY1 lwn CY3

Panduan Pemilihan Pantas Tiga Langkah

1. Pengesahan Saiz Gergaji: Kira tujahan yang diperlukan berdasarkan berat beban dengan faktor keselamatan ≥2. Peraturan yang disyorkan: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Pengesahan Jenis Model: Pilih CY1B untuk bajet ultra rendah; CY1S untuk pemasangan tanpa panduan beban ringan; CY1L untuk operasi frekuensi tinggi berkelajuan tinggi; CY1H untuk permintaan kedudukan berketepatan tinggi.

3. Pengesahan Spesifikasi Strok: Pilih lejang 50~1000mm standard untuk kegunaan konvensional; lejang lanjutan pilihan sehingga 1500mm untuk permintaan pemanduan jarak sederhana jauh.

Ringkasan Satu Ayat

     Silinder tanpa rod gandingan magnetik klasik SOLH CY1 ialah penggerak bersih sifar kebocoran ekonomi dengan model panduan terpelbagai, berfungsi sebagai penyelesaian pemanduan linear lejang panjang asas mesra bajet untuk automasi am beban sederhana ringan dan peralatan bilik bersih.
