Siri Pemasangan

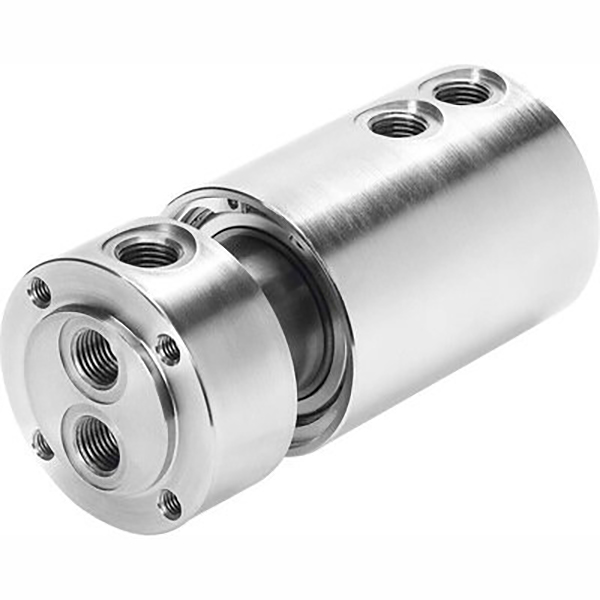

Sambungan putar pneumatik siri SOLIH GF, kesatuan putar udara berputar 360° untuk automasi. Versi petikan tunggal & berbilang, penggunaan dwi vakum/positif 0.095-1.0MPa, 300rpm maks, pengedap galas ketepatan tork rendah, badan aloi aluminium. Port M5-G1/2, serasi dengan kelengkapan satu sentuhan. Sesuai untuk meja putar, plat pengindeksan, sambungan robot, lekapan berputar dan kawalan pneumatik putar berbilang litar.

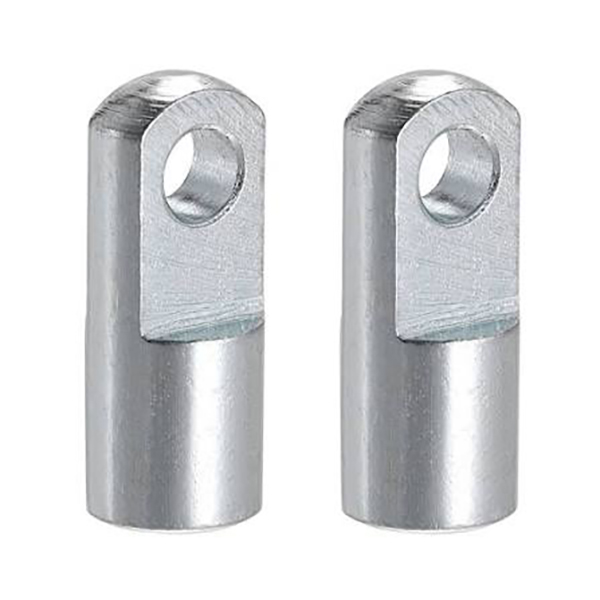

SOLH I menaip sambungan clevis tunggal untuk hujung rod silinder pneumatik, penyambung berengsel U clevis kos rendah dengan ayunan ±5°. Keluli karbon / binaan tahan karat, benang perempuan M10×1.25 M36×2.0 padanan silinder gerudi 32-200mm, lubang pin φ10-36mm. AirTAC/SMC/penamaan domestik serasi (F M10×1.25I, I 32, CA2 40 I). Sesuai untuk beban tarik tolak, panduan linear dan mekanisme membalikkan.

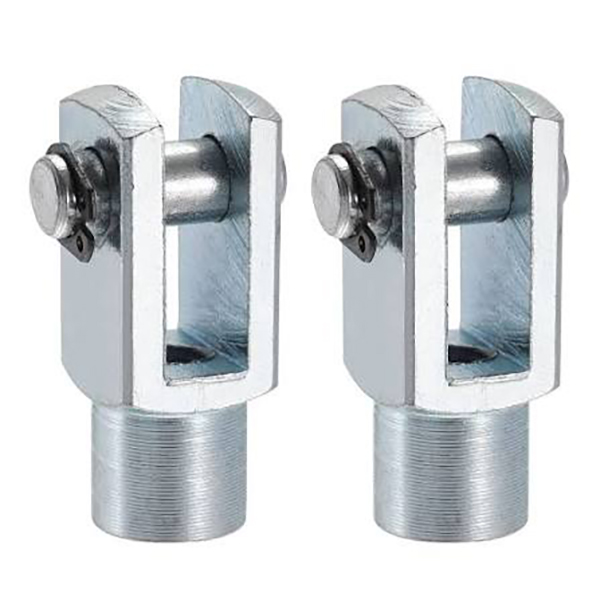

Sambungan clevis telinga dua jenis SOLH Y untuk hujung rod silinder pneumatik, penyambung garpu standard boleh ditukar ganti dengan bahagian SMC/AirTAC. Benang dalaman M10×1.25-M27×2 padanan gerek 32-125mm, lubang pin φ10-27mm, ±5° ayunan satah tunggal. Keluli karbon dihitamkan/bergalvani atau keluli tahan karat. Sesuai untuk lug beban telinga tunggal dengan galas beban tinggi dalam tarikan tolak dan mekanisme artikulasi.

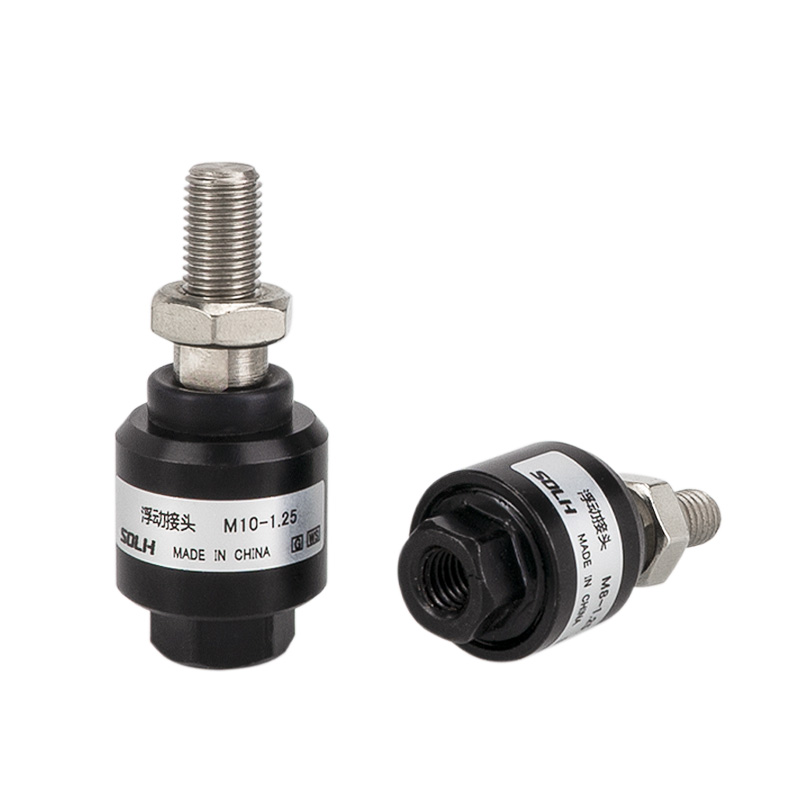

Sendi terapung jenis SOLH F untuk hujung rod silinder pneumatik, penyambung pampasan kepala bola yang fleksibel. Menyerap salah jajaran paksi/jejarian (paksi ±1.5mm, sudut ±2°~±5°), menghilangkan daya sisi dan melindungi pengedap silinder. Benang M6×1.0-M20×1.5 padanan gerek 16-100mm, aluminium beranod atau tahan karat 304. Boleh ditukar ganti dengan siri AirTAC F, SMC JAF/JAHF. Sesuai untuk pemasangan akhbar, talian pemasangan dan penyampaian lejang panjang.

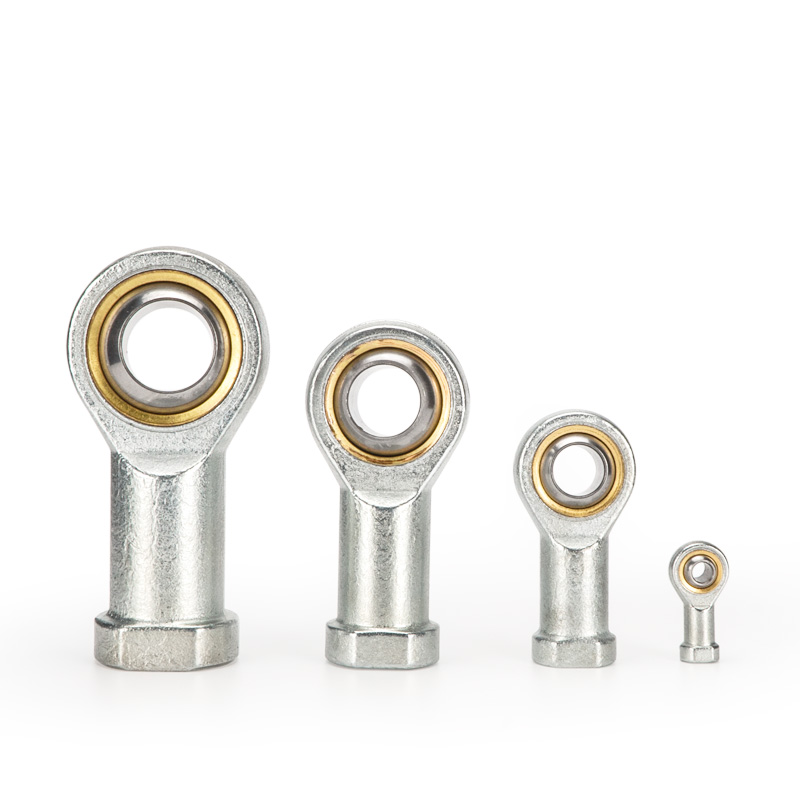

Galas hujung batang mata ikan jenis SOLH U untuk hujung rod silinder pneumatik, sendi artikulasi universal 360° dengan ayunan ±13°~±15°. Mengimbangi sisihan sepaksi sehingga 2mm, menghapuskan daya sisi dan melindungi pengedap silinder. Benang M6×1.0-M27×2 padanan gerek 16-125mm, galas keluli / kuprum pelincir sendiri / 304 pilihan tahan karat. AirTAC F-U dan SMC PHS boleh ditukar ganti. Sesuai untuk mekanisme beban berkelajuan tinggi, sipi dan pelbagai sudut.

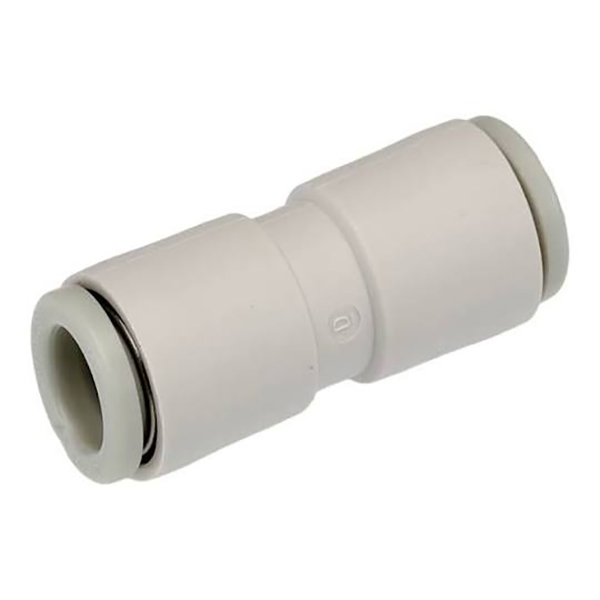

SOLH KQ2H tolak lurus satu sentuhan dalam pemasangan, penggantian langsung untuk SMC KQ2H. Badan POM, benang loyang bersalut nikel, meterai NBR. Berfungsi untuk udara termampat sehingga 1.0MPa dan vakum turun kepada -95kPa. Meliputi tiub Φ2-Φ16 PU/PA, benang tirus M & R metrik, diameter sama dan konfigurasi pengurangan. Ideal untuk penjana vakum, silinder mikro dan paip pneumatik automasi terkurung.

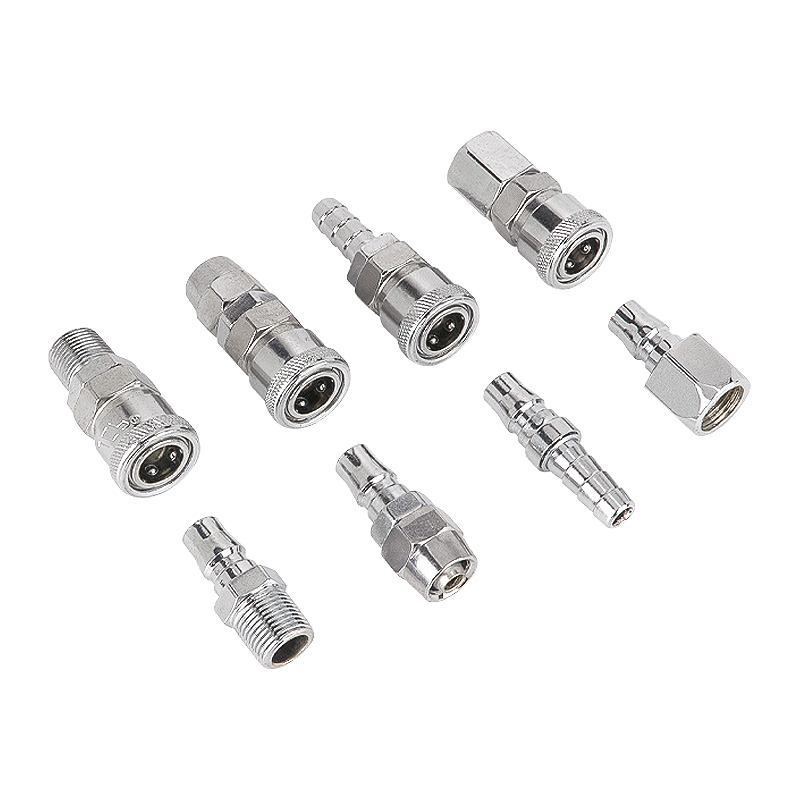

Pengganding cepat pneumatik pengunci sendiri jenis SOLH C, reka bentuk kunci kendiri bola keluli untuk operasi tangan tunggal. Pengedap NBR, tekanan kerja 0-1.0MPa. Pilihan keluli / plastik bersalut nikel. Siri PP10~PP40, PF/PH/SP/SM untuk tiub Φ4×6~Φ8×12 PU dan benang G1/4, G3/8, G1/2. Jenama silang boleh ditukar ganti dengan SMC & AirTAC. Digunakan secara meluas untuk pemampat udara, alat udara dan talian pneumatik penjana vakum.
