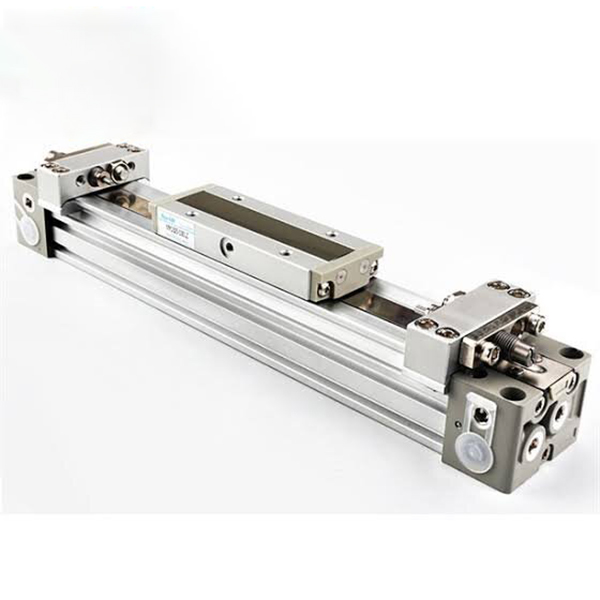

MY1B Siri Mechanically Jointed Rodless Cylinder | Jenis Asas

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH MY1B ialah silinder tanpa rod tanpa bercantum mekanikal klasik yang direka untuk aplikasi pemanduan linear lejang ultra-panjang. Mengguna pakai tali pinggang pengedap tekanan dalaman dan struktur tali pinggang kalis habuk luaran, ia menghapuskan sambungan rod tradisional, mencapai panjang pemasangan hampir sama dengan lejang sebenar dan menjimatkan lebih 50% ruang pemasangan berbanding dengan silinder tie-rod konvensional. Meliputi saiz gerudi dari φ10 hingga φ100mm dan lejang maksimum 5000mm, ia menyampaikan gerakan linear kelajuan sederhana dan beban sederhana yang stabil. Ia adalah penyelesaian kos efektif yang optimum untuk pemindahan bahan jarak jauh, peralihan stesen dan menolak/menarik bahan kerja dalam peralatan automasi am.

Kedudukan Teras & Ciri Struktur

• Reka Bentuk Tanpa Rod Bersama Mekanikal: Omboh bersepadu dan struktur meja gelongsor tanpa memanjangkan rod omboh. Tali pinggang pengedap dalaman mengekalkan tekanan udara manakala tali pinggang kalis debu luaran memberikan perlindungan penuh. Panjang keseluruhan sama dengan lejang, merealisasikan penggunaan ruang yang sangat tinggi untuk senario pemasangan terkurung.

• Jadual Slaid Bersepadu Ketegaran Tinggi: Meja slaid disambung tegar dengan omboh, menampilkan rintangan momen lentur yang sangat baik. Beban boleh dipasang terus pada meja slaid tanpa struktur pemandu tambahan untuk aplikasi ringan, memudahkan reka bentuk mekanikal dan pemasangan.

• Paip 4 Hala & Naik Taraf Ringan: Kepala silinder yang dioptimumkan menyokong paip empat arah (depan/belakang/sisi/bawah), membenarkan pelarasan arah paip di tapak untuk susun atur yang fleksibel. Struktur badan silinder yang dinaik taraf mengurangkan berat sebanyak 17% untuk model φ25/32/40 berbanding dengan versi lama, mengurangkan beban peralatan keseluruhan.

• Kusyen Udara Boleh Laras Standard: Penampan udara boleh laras terbina dalam pada kedua-dua hujungnya menyerap impak operasi dengan berkesan dan mengurangkan bunyi larian untuk operasi kelajuan sederhana yang stabil. Penampan hidraulik luaran adalah pilihan untuk menyesuaikan diri dengan keadaan kerja berkelajuan tinggi dan beban berat.

• Bebas Minyak & Hayat Perkhidmatan Panjang: Reka bentuk operasi bebas minyak standard menyesuaikan diri dengan persekitaran industri yang bersih dan barisan pengeluaran automatik am. Tali pinggang pengedap kalis haus memastikan operasi tahan lama kitaran panjang dengan kos penyelenggaraan yang rendah.

• Pemasangan Suis Magnet yang Mudah: Alur pelekap yang telah ditempah di bahagian hadapan dan bahagian bertentangan silinder membenarkan pemasangan terus hadapan suis magnet siri D-M9, membolehkan pengesanan isyarat kedudukan yang mudah dan penyepaduan elektrik yang fleksibel.

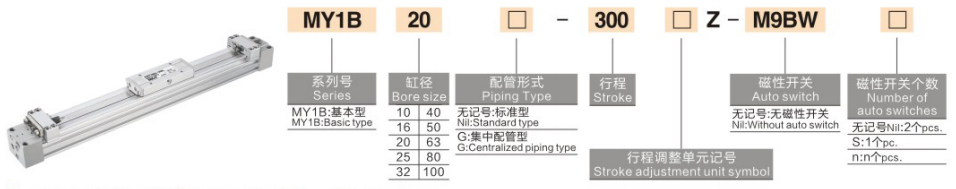

Peraturan Pengekodan Model Lengkap

Contoh Model: MY1B25-500Z | MY1B40-800AZ

Contoh Rujukan Pesanan Standard

• MY1B25-500Z: lubang 25mm, lejang 500mm, kusyen udara dwi hujung standard

• MY1B40-800AZ: lubang 40mm, lejang 800mm, kusyen udara + skru pelarasan lejang dwi hujung

Spesifikasi Teknikal Teras (20℃ Keadaan Standard)

1 Spesifikasi Umum Asas

• Mod Operasi: Pemanduan sendi mekanikal dua tindakan

• Cecair Bekerja: Udara termampat (operasi bebas minyak tersedia)

• Suhu Ambien: 5~60 ℃ (tiada persekitaran beku)

• Julat Tekanan Kerja: 0.1~0.8MPa; Tekanan Bukti: 1.2MPa

• Kelajuan Operasi Piston: 100~1000mm/s (dengan kusyen udara standard); 100~1500mm/s (dengan penimbal hidraulik luaran)

• Toleransi Strok: ≤1000mm lejang: ±1.8mm; 1001~3000mm lejang: ±2.8mm

• Mod Penampan: Kusyen udara terbina dalam standard (Z); penimbal hidraulik luaran pilihan (L/H)

2 Carta Parameter Prestasi Utama (@0.5MPa)

Garis Panduan Konfigurasi & Pemilihan Teras

1 Pemilihan Saiz Gergaji mengikut Beban & Teras

• φ10~φ20 (Tugas Ringan): Berkenaan untuk senario beban ≤8kg dan mikro long-stroke (≤1000mm), sesuai untuk peralatan elektronik dan pemindahan peranti automatik kecil.

• φ25~φ40 (Tugas Sederhana Ringan): Sesuai untuk beban sederhana ringan 12~30kg dan operasi lejang panjang 1000~2000mm konvensional, digunakan secara meluas dalam menolak talian pemasangan dan memuat/memunggah bahan.

• φ50~φ63 (Kewajipan Sederhana): Dipadankan dengan beban sederhana 50~80kg dan pemindahan bahan kerja berat, sesuai untuk pemanduan lejang panjang alatan mesin dan stesen pemprosesan.

• φ80~φ100 (Tugas Berat): Direka untuk beban berat 130~200kg, peralatan berskala besar dan pengendalian jarak jauh logistik, menyesuaikan diri dengan keadaan kerja kitaran tugas berat frekuensi tinggi.

Pemilihan Konfigurasi 2 Lejang & Penampan

• Julat Strok: Lejang standard meliputi 100~2000mm; spesifikasi XB11 lanjutan menyokong lejang ultra-panjang sehingga 5000mm untuk permintaan pemanduan jarak jauh yang istimewa.

• Kusyen Udara (Z): Konfigurasi mandatori standard untuk operasi berkelajuan sederhana (≤1000mm/s), mengurangkan hentaman akhir dan hingar operasi untuk pergerakan kitaran yang stabil.

• Penampan Hidraulik (L/H): Disyorkan untuk keadaan operasi berkelajuan tinggi (>1000mm/s) atau beban berat (>50kg) untuk mencapai pergerakan ultra-stabil dan pengurangan hingar.

• Skru Pelarasan Lejang (A): Dilengkapi untuk senario yang memerlukan kedudukan had yang tepat (ketepatan ±0.1mm), menyokong penentukuran lejang halus dwi hujung.

3 Arahan Pemasangan & Paip

• Kaedah Pemasangan: Badan silinder boleh diperbaiki melalui lubang pelekap bahagian bawah atau sisi; beban boleh dipasang terus pada meja slaid bersepadu tanpa struktur pemandu tambahan yang diperlukan untuk aplikasi tugas ringan.

• Paip 4 Hala yang Fleksibel: Menyokong pensuisan paip hadapan, belakang, sisi dan bawah, membenarkan pelarasan arah di tapak untuk menyesuaikan diri dengan keperluan susun atur peralatan yang pelbagai.

• Pemasangan Suis Magnet: Alur pelekap dwi-sisi tersimpan serasi dengan suis siri D-M9B/D-M9N, merealisasikan maklum balas kedudukan lejang yang fleksibel dan tepat.

Senario Aplikasi Industri Biasa

• Pemindahan Bahan Lejang Ultra-Panjang: Sesuai untuk menolak dan menarik jarak jauh 1~5m dalam talian pemasangan elektronik, makanan dan pembungkusan, menampilkan pemasangan penjimatan ruang dan operasi stabil berkelajuan tinggi.

• Pembukaan/Penutup Pintu & Penutup Peralatan: Digunakan pada pemanduan badan pintu lejang panjang alatan mesin besar dan peralatan automatik, dengan struktur padat dan prestasi operasi kitaran yang boleh dipercayai.

• Anjakan Bahan Kerja Berat: Sesuai untuk 30~200kg bahan kerja berat pengendalian lejang panjang dalam industri pemprosesan automobil dan mekanikal, memberikan ketegaran tinggi dan keupayaan momen anti-lentur yang sangat baik.

• Kedudukan Talian Pemasangan & Penyampaian: Digunakan untuk kedudukan lejang panjang dan tolakan kitaran barisan pengeluaran, dengan reka bentuk kusyen udara standard untuk mengurangkan hingar dan impak semasa operasi hentian permulaan frekuensi tinggi.

• Peralatan Automasi Tersuai: Penyelesaian pemanduan linear lejang panjang universal untuk pelbagai stesen automatik bukan standard, terutamanya sesuai untuk projek automasi terhad ruang dan sensitif kos.

Panduan Pemilihan Pantas Tiga Langkah

• Pengesahan Saiz Gergaji: Kira tujahan yang diperlukan berdasarkan berat beban dengan faktor keselamatan ≥1.5. Peraturan pemilihan yang disyorkan: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Pengesahan Spesifikasi Strok: Pilih lejang 100~2000mm standard untuk permintaan konvensional; pilih spesifikasi lanjutan XB11 untuk lejang ultra panjang sehingga 5000mm.

• Padanan Konfigurasi Fungsian: Gunakan kusyen udara standard (Z) untuk operasi kelajuan sederhana; naik taraf kepada penimbal hidraulik (L/H) untuk keadaan kerja berkelajuan tinggi atau beban berat; tambah skru pelarasan lejang (A) untuk keperluan penentududukan had yang tepat.
