Silinder Udara

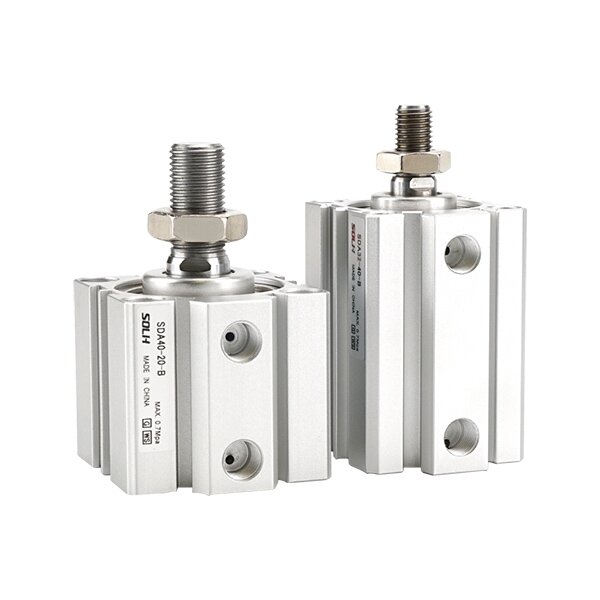

Silinder padat ultra-nipis persegi SOLH SDA ialah penggerak pneumatik padat yang menjimatkan. Panjang badannya hanya 1/2~1/3 daripada silinder rod pengikat standard dan menyokong pemasangan terbenam untuk menjimatkan ruang. Dimensi pelekap boleh ditukar ganti dengan siri Airtac ACQ dan SMC CQ2. Ia menawarkan varian komprehensif: lakonan berganda, pengembalian spring tunggal SSA/STA, rod berkembar SDAD, lejang boleh laras SDAJ dan model yang dilengkapi magnet SDAS. Bampar getah terbina dalam pada kedua-dua hujung menyerap hentakan dan mengurangkan bunyi. Pengedap geseran rendah yang disimpan dalam gris membolehkan operasi tanpa minyak jangka panjang. Saiz gerek φ12~100mm, sesuai untuk tolakan lejang pendek, pengapit dan kedudukan, digunakan secara meluas dalam automasi 3C, jentera pembungkusan dan lekapan sebagai penyelesaian kos efektif untuk peralatan terhad ruang.

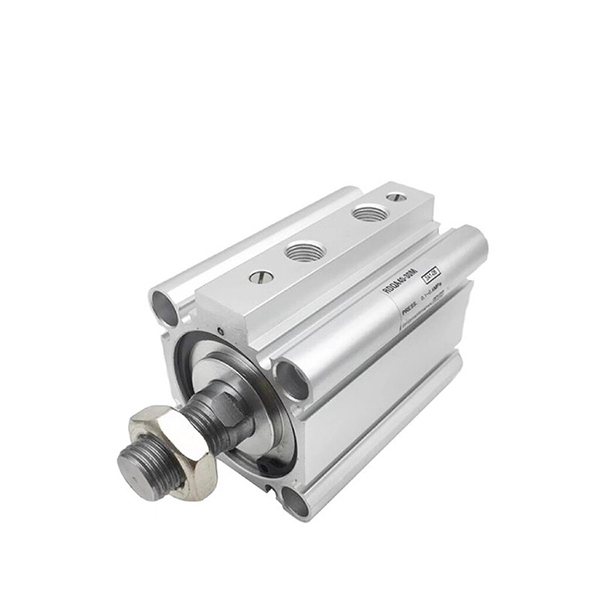

Silinder nipis SOLH RQ boleh ditukar ganti dengan siri SMC RQ/RDQ. Ia menggunakan struktur kusyen udara terbina dalam tanpa cincin yang inovatif dengan kapasiti penyerapan tenaga 3 kali ganda penampan getah CQ2 dan bunyi operasi 50% lebih rendah. Tong persegi ultra-nipis adalah 20% lebih pendek daripada silinder nipis kusyen udara konvensional, dan dimensi pelekap sesuai dengan CQ2 dan CQS untuk penggantian naik taraf langsung. Varian meliputi RQ bukan magnet, RDQ yang dilengkapi magnet dan RLQ boleh dikunci untuk anti-jatuh beban menegak. Sesuai untuk salingan berkelajuan tinggi berterusan pada 50~500mm/s. Saiz gerek φ20~100mm dan menyokong operasi bebas minyak. Digunakan secara meluas dalam pemuatan/pemunggahan automasi kitaran tinggi, penjepit dan penentududukan ketepatan yang memerlukan impak rendah dan hingar rendah.

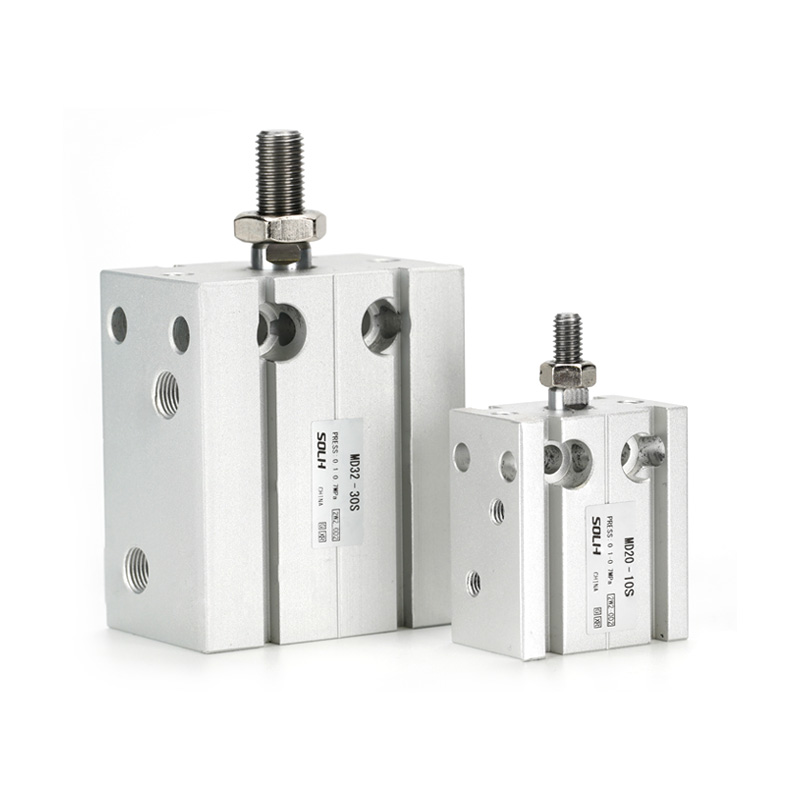

Silinder kompak pelekap bebas berbilang kedudukan SOLH MD dilengkapi dengan lubang pelekap yang diketuk pada enam sisi badan blok untuk pemasangan tanpa kurungan di mana-mana sudut, 30%~50% lebih nipis daripada silinder bulat standard agar muat pada susun atur peralatan yang sempit dan berketumpatan tinggi. Lima submodel merangkumi semua mod kerja: MD lakonan dwi batang tunggal standard, MSD lakonan tunggal joran tunggal (lanjutan musim bunga) / MTD (tarik balik spring), MDD batang dwi anti kilasan dan MDJ batang dwi boleh laras lejang. Saiz gerek berkisar antara 6 hingga 32 mm dengan lejang standard 5~60 mm. Setiap unit dilengkapi dengan penimbal getah hadapan terbina dalam dan slot dua sisi untuk penderia magnet; akhiran-S bermaksud magnet kekal bersepadu yang serasi dengan suis buluh CMSH/DMSH. Rod omboh menggunakan sesendal pelincir diri bersepadu untuk operasi lancar tanpa minyak. Varian double-rod menghilangkan pesongan sisi daripada beban offset, manakala MDJ menampilkan skru pelarasan belakang untuk penalaan halus lejang fleksibel. Digunakan secara meluas untuk pengapit ringan, melontar, mengelim dan kedudukan jig kecil yang tepat dalam 3C, semikonduktor dan jentera automasi kecil am.

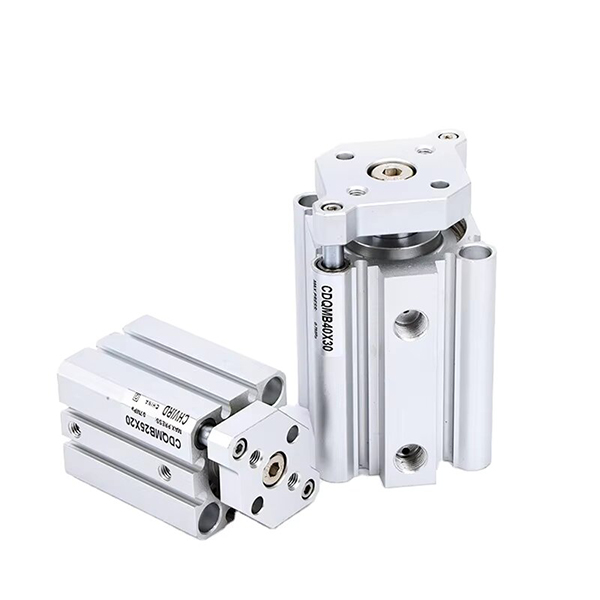

SOLH CQM silinder nipis berpandukan ketegaran tinggi boleh ditukar ganti dengan SMC CQM/CDQM. Dibina pada struktur silinder nipis CQ2 dengan rod panduan berkembar selari bersepadu, ia mengekalkan panjang badan yang sama seperti CQ2 dan menghilangkan keperluan untuk panduan luaran. Rintangan beban sisinya adalah 2~4 kali lebih tinggi daripada silinder CQ2 standard, dengan toleransi putaran rod omboh ≤±0.2°. Varian termasuk CQM bukan magnetik, CDQM yang dilengkapi magnet dan model hayat perkhidmatan panjang CQM-XB24. Dilengkapi dengan bampar getah pada kedua-dua hujung dan menyokong operasi bebas minyak. Saiz gerek φ12~100mm, dimensi pelekap serasi dengan CQ2/CQS. Sesuai untuk tolakan ketepatan lejang pendek dan pengapit lekapan dengan beban mengimbangi dalam automasi pemasangan elektronik.

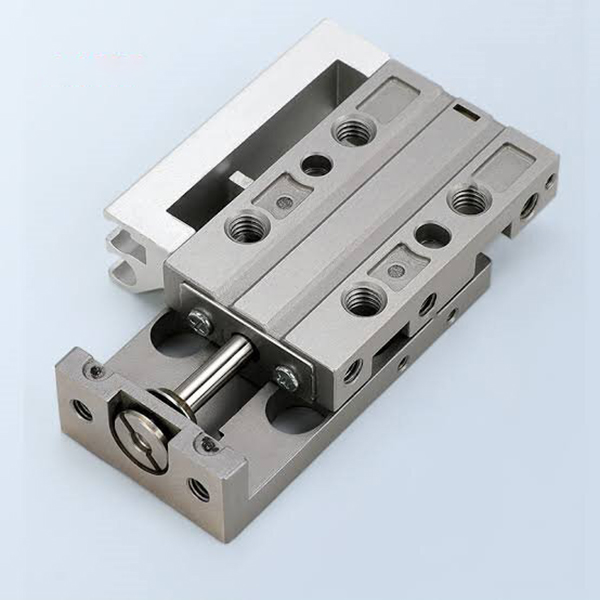

Jadual slaid pneumatik ketepatan tinggi ultra-kompak SOLH MXJ boleh ditukar ganti dengan siri SMC MXJ. Dilengkapi dengan panduan linear bola keluli tahan karat bersepadu, ia mencapai ketepatan selari 0.005mm dan ketepatan kedudukan ulangan ±0.01mm. Badan ringan ultra nipis menyokong pelekap tiga sisi atas, bawah dan sisi, 30%~50% lebih kecil daripada jadual slaid MXQ. Saiz gerek φ4.5~16mm, dilengkapi dengan penampan getah dwi hujung, dan pengehad logam pilihan untuk lejang boleh laras 0~5mm. Reka bentuk simetri membolehkan pertukaran paip dan penderia kiri-kanan, sesuai untuk persekitaran bersih tanpa minyak. Mampu pergerakan lejang pendek frekuensi tinggi yang stabil, digunakan secara meluas untuk gerakan linear peringkat mikron dalam pengendalian mikro 3C, pemeriksaan optik, pemasangan kecil dan peralatan automasi perubatan padat.

Jadual slaid pneumatik berketepatan ultra-tinggi SOLH MXP boleh ditukar ganti dengan siri SMC MXP. Ia menggunakan badan keluli tahan karat martensitik bersepadu dan panduan linear bola terbina dalam, mencapai keselarian perjalanan 0.004mm, ralat putaran ke ±0.03° dan ketepatan kedudukan ulangan ±0.01mm. Badan padat ultra-sempit adalah 10%~20% lebih langsing daripada model MXJ, menyokong pemasangan tiga sisi dan paip paksi/sisi boleh tukar. Saiz gerek φ6~16mm dilengkapi dengan penampan getah standard, pengehad logam pilihan dan penimbal hidraulik tersedia untuk φ8 dan ke atas. Ia menyokong persekitaran bersih bebas minyak dan salingan frekuensi tinggi yang stabil. Sesuai untuk stesen automasi ruang terkurung yang memerlukan ketepatan gerakan yang ketat, seperti pemeriksaan optik, ikatan cip, pemasangan komponen mikro dan peralatan perubatan premium.

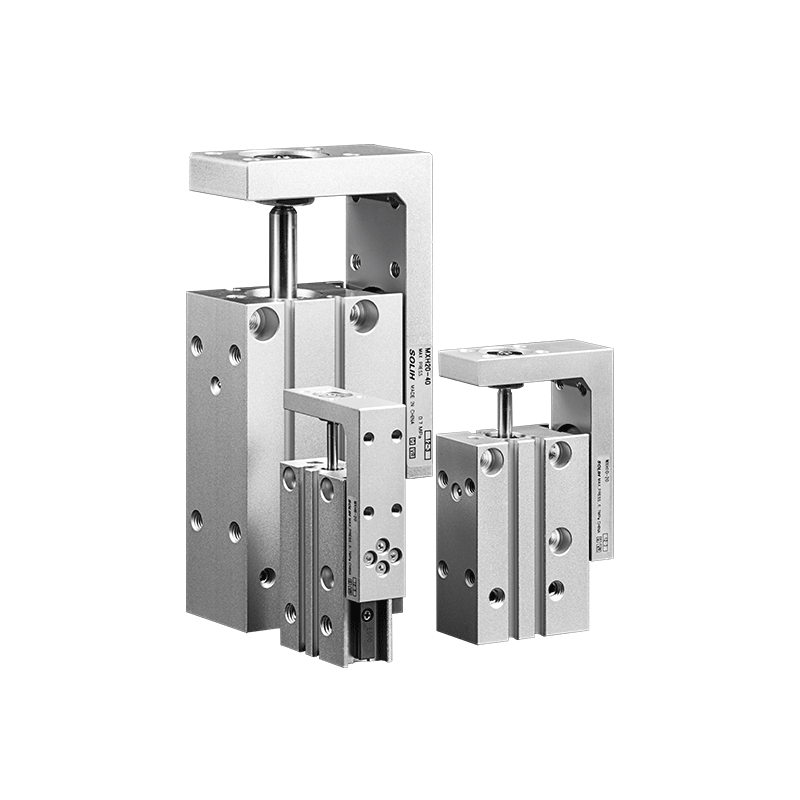

SOLH MXH meja slaid pneumatik padat sempit boleh ditukar ganti dengan siri SMC MXH. Didorong oleh dwi omboh dan dilengkapi dengan rel panduan bola beredar, ia menggunakan badan ultra-sempit sesuai untuk susun atur sebelah-menyebelah yang padat. Ia menampilkan kapasiti anti-offset dan anti-kilasan yang sangat baik dengan tork yang dibenarkan sekitar 6 kali slaid MXU tradisional, ketepatan kedudukan ulangan ±0.02mm dan lejang standard maksimum sehingga 60mm. Menyokong pemasangan 4 arah dan paip 3 sisi, ia didatangkan dengan magnet terbina dalam yang serasi dengan pelbagai suis magnet, penampan getah dwi hujung dan membolehkan operasi tanpa minyak berterusan. Saiz gerek φ6~20mm, digunakan secara meluas untuk pemindahan frekuensi tinggi lejang panjang ketepatan sederhana bagi komponen 3C dan bahagian plastik kecil di bawah julur atau beban unilateral dalam peralatan automasi terhad ruang.

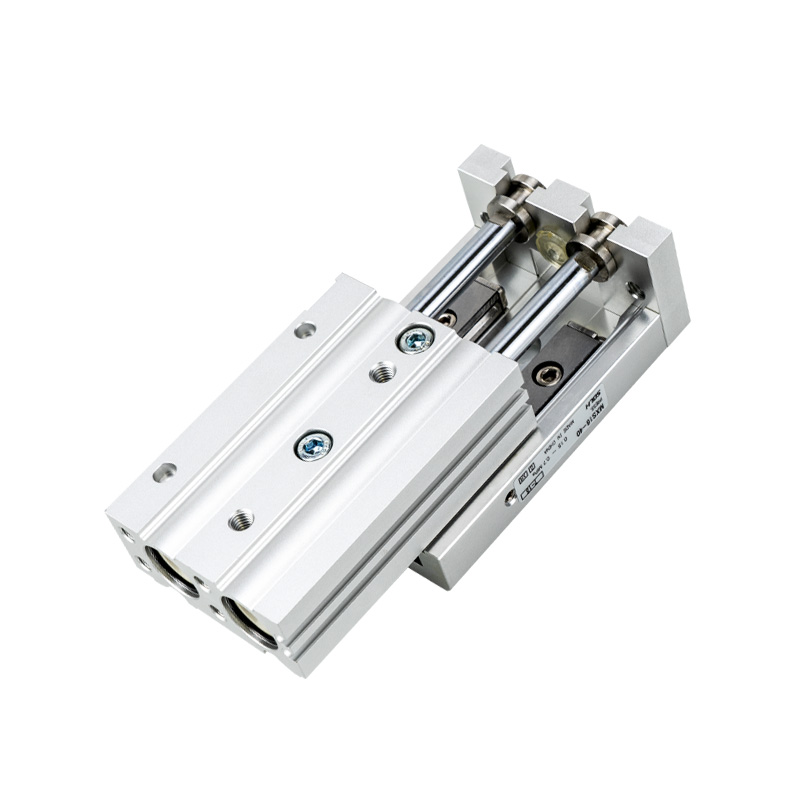

Jadual slaid pneumatik bersepadu ketegaran tinggi SOLH MXS boleh ditukar ganti sepenuhnya dengan siri SMC MXS. Ia menggunakan pemanduan dwi-omboh dan rel panduan penggelek silang pramuat untuk pergerakan kelegaan sifar, memberikan dua kali tujahan gelongsor satu silinder dengan gerek yang sama dan ketepatan kedudukan ulangan sehingga ±0.01mm. Struktur bersepadu ultra-nipis menjimatkan 30%~50% ruang pemasangan berbanding dengan silinder pecah serta set panduan luaran. Pemasangan tiga sisi dengan lubang pin kedudukan (bawah, sisi dan paksi) disokong. Saiz gerek φ6~25mm dengan lejang standard 10~150mm, pelaras lejang 0~5mm pilihan. Magnet terbina dalam sesuai dengan suis magnet dan membolehkan operasi bebas minyak. Digunakan secara meluas untuk pemindahan linear ketegaran tinggi, ketepatan tinggi dalam semikonduktor, pemasangan ketepatan 3C dan stesen penjajaran komponen optik.

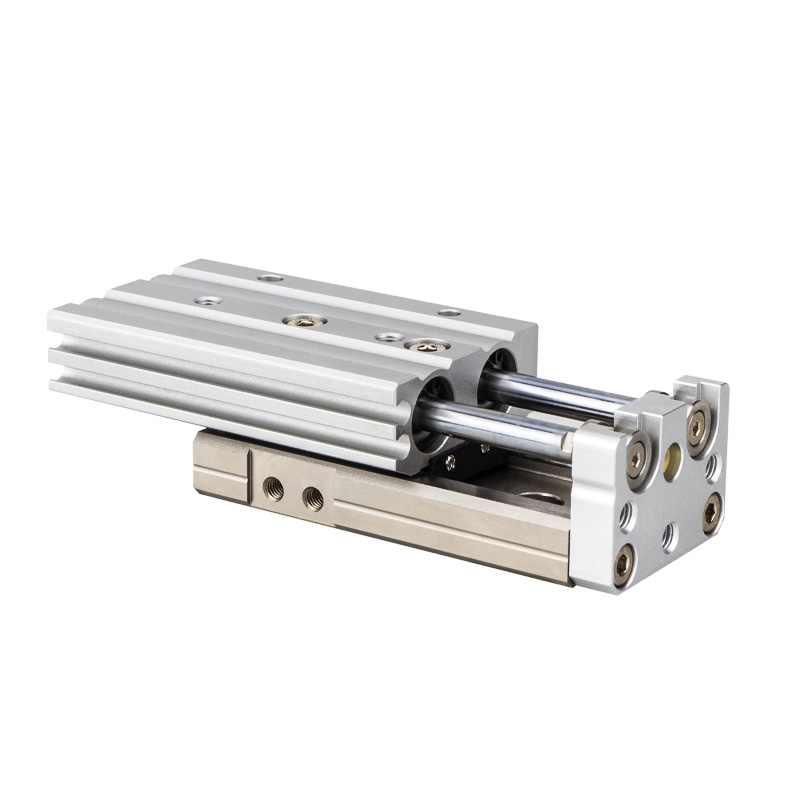

Jadual slaid pneumatik ekonomi SOLH MXQ boleh ditukar ganti dengan siri SMC MXQ. Ia mengguna pakai pemanduan dwi-omboh dan rel panduan bola edaran semula tanpa pramuat, dibina sebagai unit bersepadu ringan ultra nipis dengan ketinggian lebih rendah dan berat lebih ringan daripada MXS, mencapai ketepatan kedudukan ulangan ±0.02mm. Pemasangan tiga sisi dengan lubang pin kedudukan (bawah, sisi dan paksi) tersedia. Saiz gerek φ6~25mm, lejang standard 10~150mm, pelaras lejang 0~5mm pilihan. Magnet terbina dalam sesuai dengan suis magnet dan menyokong operasi bebas minyak. Sebagai penggerak linear asas yang menjimatkan kos, ia sesuai dengan projek sensitif bajet dan digunakan secara meluas untuk pemindahan frekuensi tinggi beban ringan bagi bahagian elektronik dan plastik kecil serta talian pemasangan automatik ketepatan piawai.
