Silinder Slaid Linear Ketepatan Rel Sisi Siri HLH

Silinder Slaid Linear Ketepatan Rel Sisi Siri HLH (Panduan Bola Edaran Semula)

Jenama:SOLH oleh Richge Technology

Kedudukan Produk

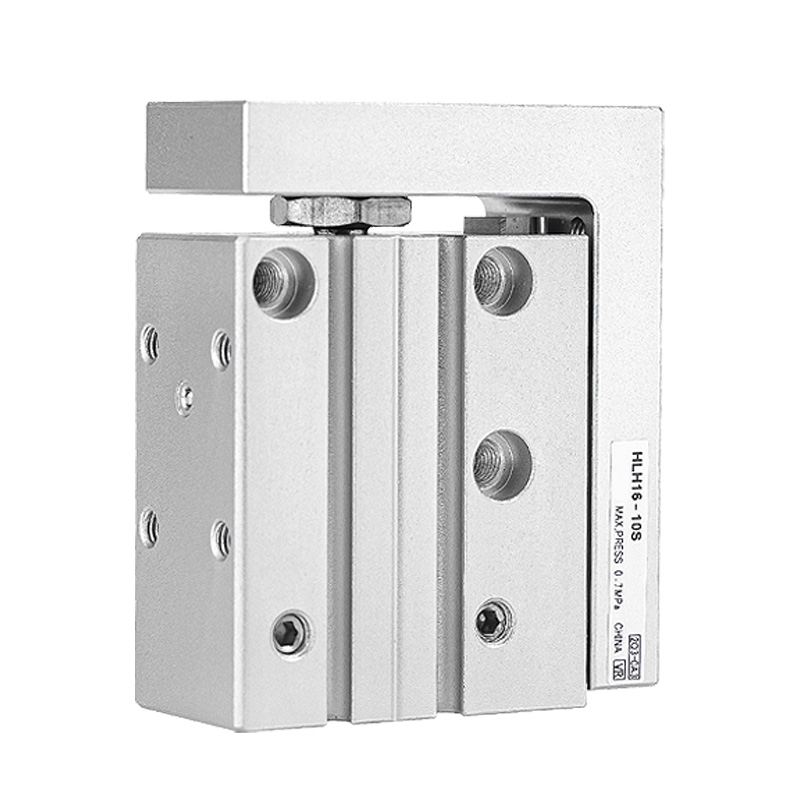

     Siri SOLH HLH ialah silinder slaid linear berprofil rendah yang dilengkapi dengan rel panduan linear bola edaran semula berbentuk L yang dipasang di sisi. Menampilkan reka bentuk badan langsing ultra-nipis untuk menjimatkan ruang pemasangan, ia dibangunkan khas untuk pemasangan ketepatan, kedudukan beban ringan dan peralatan automasi dengan kelegaan pelekap terkurung.

Gambaran Keseluruhan Siri

     -- Kod Siri: HLH (reka bentuk rel sisi tunggal, tiada varian rel berkembar simetri)

     -- Sistem Pemandu: Pemandu linear bola edaran semula dipasang di sisi (rel bersepadu jenis L)

     -- Jenis Operasi: Silinder salingan dua tindakan

     -- Medium Berkenaan: Udara termampat bersih (ketepatan penapisan ≥40μm)

     -- Kelebihan Daya Saing Teras: Profil ultra nipis, lubang pelekap 4 arah, susun atur pelabuhan udara 3 arah, penggunaan ruang yang sangat baik

Jadual Spesifikasi Teknikal Teras

Kelebihan Struktur & Prestasi

  1. Rel Panduan Bola Edaran Semula Jenis L Sisi Bersepadu

     Struktur kereta api sekeping dan gelongsor memberikan kelurusan yang unggul dan ketepatan anti putaran; badan nipis ultra-sempit sangat mengurangkan lebar pemasangan keseluruhan.

  2. Reka Letak Pemasangan 4 Hala Sejagat

     Memasang lubang diketuk dimesin pada bahagian bawah, sisi, muka depan dan belakang bahagian badan utama; penetapan fleksibel dari empat arah agar sesuai dengan susun atur peralatan padat yang kompleks.

  3. Konfigurasi Port Udara 3 Hala yang Fleksibel

     Port salur masuk/luar udara tersedia di hujung belakang, sisi sisi dan muka hadapan; susunan paip yang sangat percuma untuk penghalaan litar yang kemas dan kemas.

  4. Permukaan Pemasangan Dwi Lekapan

     Lubang yang diketuk untuk pemasangan perkakas pada kedua-dua permukaan atas dan bahagian hadapan gerabak gelongsor; meletakkan lubang pin pada satah atas untuk menjamin kedudukan jig yang tepat.

  5. Alur Sensor Pra-Mesin

     Slot gelongsor standard pada kedua-dua belah badan silinder untuk pemasangan mudah dan kedudukan boleh laras suis buluh magnetik.

  6. Sambungan Terapung Terbina Dalam

     Sambungan terapung antara rod omboh dan gerabak gelongsor menghilangkan tekanan beban sisi sisi dan melindungi pemasangan omboh dalaman daripada kerosakan pesongan.

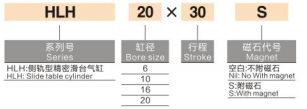

Peraturan Penamaan Kod Model

   1. Contoh: HLH16×30S

     -- HLH: Kod siri untuk silinder slaid nipis rel sisi

     -- 16: Diameter lubang silinder (mm)

     -- 30: Panjang lejang dinilai (mm)

     -- S: Cincin magnet kekal terbina dalam (konfigurasi kilang standard)

Jadual Daya Keluaran Teoritis (Unit: N)

Garis Panduan Pemilihan Model & Aplikasi Biasa

  1. Perkara Utama Pemilihan

     -- Keutamaan kekangan ruang: Pilih HLH apabila pelepasan pemasangan sangat terhad, memerlukan penggerak slaid sempit ultra nipis.

     -- Ciri beban: Sesuai untuk gerakan salingan tugas ringan tanpa beban sisi eksentrik yang jelas, permintaan ketepatan kedudukan ulangan yang tinggi.

     -- Perbandingan dengan siri HLQ: HLH lebih nipis & menjimatkan ruang; Rel berkembar HLQ dengan ketegaran yang lebih tinggi dan kapasiti beban yang lebih besar.

  2. Senario Aplikasi Industri Biasa

     -- Peralatan pemasangan ketepatan untuk pembuatan elektronik & semikonduktor 3C

     -- Jig ujian automatik mini dan stesen pemeriksaan

     -- Mekanisme pengapit, tolak dan penentududukan berketepatan ringan

     -- Unit gerakan beban ringan salingan yang dipasang di dalam jentera padat yang sempit

Ringkasan Satu Ayat

     Silinder slaid linear L rel ultra-nipis SOLH HLH mengguna pakai panduan bola peredaran semula, menyokong pemasangan 4 hala dan susun atur port udara 3 hala dengan cincin magnet terbina dalam sebagai standard, penggerak pneumatik penentududukan ketepatan beban ringan yang ideal untuk peralatan automasi 3C dan semikonduktor ruang sempit.
