Silinder Udara

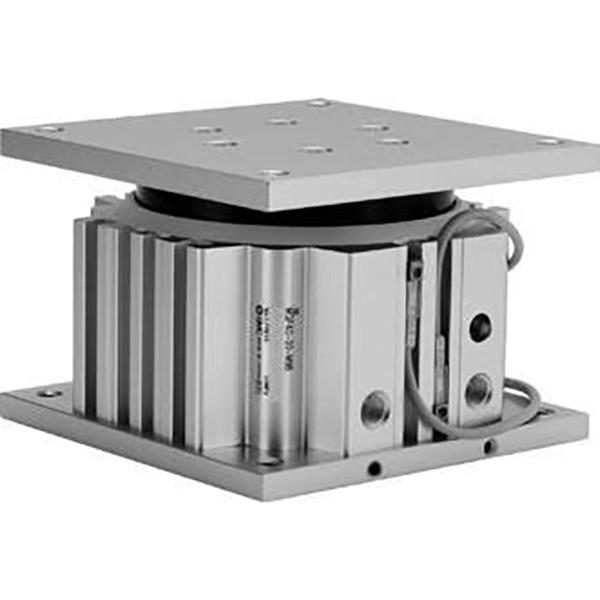

Silinder meja panduan berprofil rendah SOLH MGF boleh ditukar ganti sepenuhnya dengan rakan sejawat SMC yang sepadan. Direka dengan lengan panduan sepusat berdiameter besar bersepadu, ia memecahkan had arah silinder rod pemandu dwi tradisional dan memberikan prestasi anti pesongan 360° yang seragam terhadap beban sipi. Ketinggian pemasangan keseluruhannya dikurangkan sebanyak 15%~20% berbanding dengan siri MGQ untuk susun atur padat ultra-rata. Saiz gerudi tersedia: φ40, φ63, φ100 mm dengan lejang pendek standard antara 30 mm hingga 100 mm, dioptimumkan untuk operasi tugas berat lejang pendek. Pin anti-putaran terbina dalam memberikan tork yang dibenarkan sangat tinggi sehingga 409 N·m untuk model φ100, stabil di bawah daya sipi dari semua arah tanpa gangguan atau anjakan, dengan ketepatan anti-putaran puncak ±0.05°. Pemasangan dua arah atas dan bawah disokong; T-slot pada tiga sisi badan membolehkan pemasangan suis magnetik pada empat sisi. Penampan getah dwi hujung standard dan operasi bebas penyelenggaraan bebas minyak dilengkapi. Versi 10- awalan bersih habuk rendah memenuhi keperluan ketat bengkel semikonduktor, elektronik 3C dan perubatan. Sekitar 15% lebih ringan daripada struktur konvensional, ia digunakan secara meluas untuk bicu bahan kerja, lontar jig, membalikkan pengindeksan stesen dan menolak tugas berat jarak dekat, menjadi penggerak pneumatik kompak yang ideal yang memerlukan anti pesongan omnidirectional dan kapasiti tork tinggi dalam ruang pemasangan yang terhad.

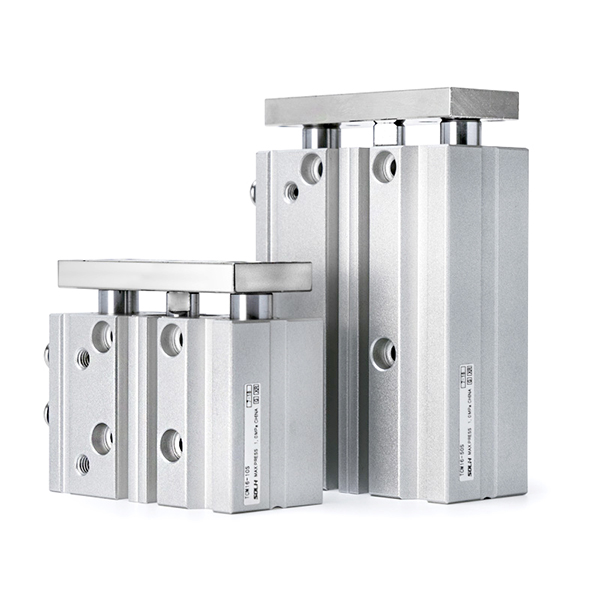

SOLH TC series triaxial guide rod cylinder is a direct drop-in replacement for SMC MGP series. Ia menggunakan struktur tiga paksi bersepadu yang terdiri daripada dua rod panduan ditambah rod omboh pusat, menampilkan ketegaran ultra-tinggi. Rintangan kilasan dan kapasiti beban sisi adalah lebih daripada dua kali ganda silinder rod dwi-panduan konvensional, dengan berkesan menghalang pesongan dan mengimbangi kedudukan. Saiz gerudi tersedia berjulat dari φ6 mm hingga 100 mm dengan dua varian teras: Jenis galas bebola ketepatan TCL memberikan geseran ultra-rendah dan gerakan licin untuk mengangkat frekuensi tinggi dan kedudukan ketepatan; Jenis galas gelongsor aloi loyang TCM menawarkan rintangan haus yang unggul dan rintangan hentaman untuk beban berat, persekitaran berdebu dan operasi menghentikan talian penghantar. Sapuan standard meliputi 5 mm hingga 500 mm. Konfigurasi pilihan termasuk pelarasan lejang jenis J (julat boleh laras maksimum 50 mm) dan -T versi suhu tinggi beroperasi secara berterusan dari -20℃ hingga 120℃. Konfigurasi standard termasuk gelang magnet terbina dalam, penampan getah dwi hujung dan operasi tanpa penyelenggaraan tanpa minyak. Lubang pelekap berbilang arah dan slot empat sisi untuk suis magnet disepadukan, manakala dua port udara di bahagian atas dan sisi membolehkan susun atur paip fleksibel. Aksesori pendakap bebibir dan kaki menyokong orientasi pemasangan serba boleh. Tekanan operasi berjulat dari 0.1 MPa hingga 1.0 MPa, dan lubang kedudukan penanda aras memastikan ketepatan ulangan yang boleh dipercayai. Digunakan secara meluas dalam pengangkatan penyumbat penghantar, pengendalian & pengeliman PCB dalam elektronik 3C, penggerak pintu pembungkusan, lontar jig dan pemanduan beban sipi, penggerak bersepadu ini menghilangkan keperluan untuk pemasangan pemandu luaran yang berasingan, memudahkan reka bentuk mekanikal dengan prestasi kos yang cemerlang untuk stesen ketepatan kecil dan automasi tugas sederhana hingga berat am.

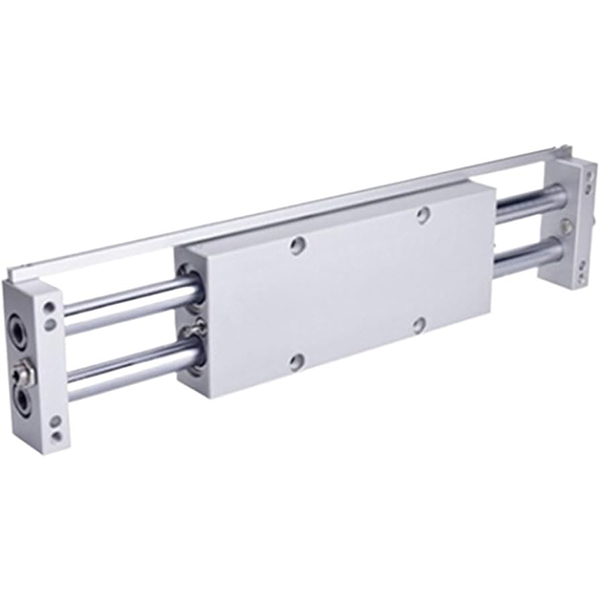

SOLH CX2 series double rod slaid silinder berfungsi sebagai pengganti boleh tukar ganti untuk model standard SMC CX2. Dibina dengan dwi-omboh dan dwi-rod omboh simetri, ia memberikan keluaran tujahan berganda berbanding dengan silinder satu-rod dengan saiz lubang yang sama dan ketegaran kamiran yang unggul. Saiz gerudi yang tersedia meliputi φ10, 15, 25 mm dengan lejang standard dari 25 mm hingga 200 mm. Versi standard menggunakan panduan galas slaid; CXWM (galas slaid + penimbal hidraulik) yang dinaik taraf dan CXWL (galas bebola + penimbal hidraulik) disesuaikan untuk aplikasi kesan kerap berkelajuan tinggi. Rod dwi simetri memberikan prestasi anti-putaran mekanikal yang wujud dengan ketepatan maksimum sehingga ±0.02° untuk φ25 lubang, mempunyai rintangan yang luar biasa terhadap beban sisi dan sipi. Badan langsing berprofil rendah menyokong dua bentuk pemasangan: badan silinder tetap dengan plat hujung bergerak atau plat hujung tetap dengan badan silinder gelongsor. Lubang pelekap empat sisi dan port udara tiga arah membolehkan pemasangan fleksibel dan paip dalam ruang terkurung yang sempit. Penampan getah dwi hujung standard dan operasi bebas penyelenggaraan bebas minyak dilengkapi; versi N bukan magnetik pilihan menghapuskan gangguan magnet untuk keadaan sensitif magnet. Digunakan secara meluas dalam pemindahan bahan kerja ketepatan untuk industri 3C & semikonduktor, menolak & mengangkat jig, susun atur silinder padat di dalam peralatan padat, penggerak salingan beban sederhana untuk bengkel makanan, perubatan dan bersih.

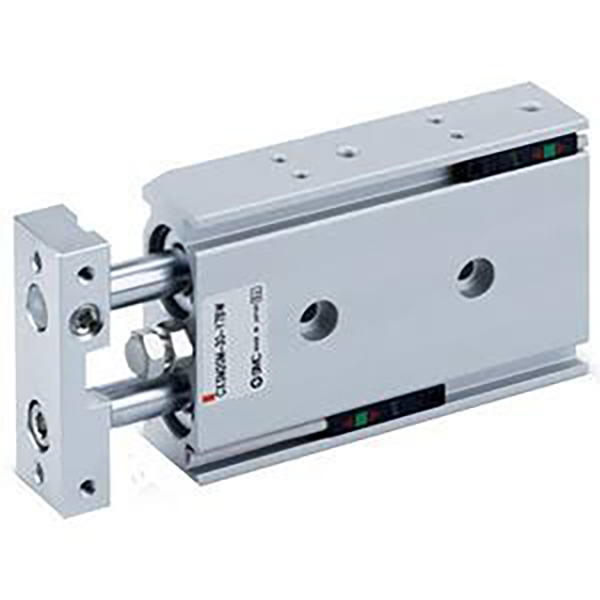

SOLH CXSJ ialah lelaran ultra-kompak yang dinaik taraf bagi silinder berkembar CXS klasik, boleh ditukar ganti dengan siri SMC CXS asal. Dibina dengan dwi omboh bersepadu dan rod dwi panduan, ia memberikan tujahan berganda pada saiz lubang yang sama dengan ketepatan anti putaran yang stabil ±0.1°. Dimensi keseluruhannya dipendekkan dan disempitkan sebanyak 10%~20% dengan berat yang lebih ringan, dibuat khusus untuk susun atur peralatan dalaman yang sangat sempit. Empat sub-model tersedia: CXSJM dengan galas slaid mempunyai ciri rintangan haus yang sangat baik dan prestasi kalis habuk untuk kedudukan am berkelajuan rendah; Jenis galas bebola CXSJL mempunyai geseran ultra rendah dan pergerakan lancar dengan kelajuan maksimum 800 mm/s untuk pick-and-place berkelajuan tinggi frekuensi tinggi; Reka bentuk rod dua melalui CXSJWM/CXSJWL membolehkan pemasangan bahan kerja pada kedua-dua hujung untuk pengangkatan segerak dua hala dan kedudukan pemusatan. Lubang φ6 dan φ10 menyokong pengalihan paksi dan sisi manakala saiz lain menggunakan paip sisi sahaja. Pendakap suis magnet boleh balik menyokong pemasangan bebas gangguan 4 arah dan pemasangan kiri-kanan simetri. Penampan getah dwi hujung datang sebagai standard; akhiran Z bermaksud gelang magnet terbina dalam untuk penderia kedudukan, dan versi bukan magnet tersedia untuk senario anti-gangguan magnetik. Kunci sambungan pilihan P dan kunci penarikan balik R boleh memegang penggerak dengan mantap pada kedudukan yang ditetapkan. Ia digunakan secara meluas untuk memilih-dan-tempat, menekan ringan dan mengehadkan ketepatan kedudukan di bawah beban ringan dalam peralatan automasi padat untuk 3C dan barisan pengeluaran am.

Silinder rod berkembar nipis tegar tinggi SOLH CXS boleh ditukar ganti sepenuhnya dengan siri SMC CXS asal. Dibina dengan dwi omboh sepaksi bersepadu dan rod pemandu dwi untuk penggerak segerak, ia memberikan tujahan hampir dua kali ganda berbanding silinder omboh tunggal dengan saiz lubang yang sama dengan ketepatan anti putaran yang stabil ±0.1°. Struktur pemandu bersepadunya memberikan rintangan yang kuat terhadap beban sisi dan eksentrik tanpa panduan tambahan luaran. Empat sub-model teras tersedia: CXSM dengan galas slaid logam mempunyai rintangan haus yang luar biasa, prestasi kalis habuk dan kapasiti beban sisi yang unggul untuk kedudukan berkelajuan rendah, menekan dan persekitaran berdebu; Jenis galas bebola CXSL mempunyai geseran ultra rendah dan pergerakan lancar dengan kelajuan maksimum sehingga 400 mm/s untuk pick-and-place berkelajuan tinggi frekuensi tinggi; CXSWM/CXSWL versi rod dua melalui membenarkan pemasangan lekapan pada kedua-dua hujung rod untuk pemindahan serentak dua hala dan pemindahan pemusatan. Penampan getah dua hujung adalah standard; Penampan udara AZ adalah pilihan untuk lubang besar φ20/25/32 untuk menyerap hentaman berkelajuan tinggi yang ganas. Akhiran Z menandakan gelang magnet terbina dalam untuk pemasangan terus D-M9B, D-A93 dan penderia kedudukan lain; varian bukan magnet tersedia untuk keadaan kerja sensitif magnetik. Kunci sambungan pilihan P dan kunci penarikan balik R boleh mengunci omboh pada kedudukan yang ditetapkan. Pemasangan tiga sisi (bawah, atas, sisi) menyokong susun atur mekanikal padat yang pelbagai, digunakan secara meluas dalam pemilihan ketepatan, pemindahan bahan, penentududukan dan proses menekan ringan untuk elektronik 3C dan barisan pengeluaran automasi am.

SOLH TN silinder aci berkembar kos efektif menggunakan struktur aci dwi-omboh tunggal dengan panduan galas slaid untuk susun atur padat dan prestasi kos yang cemerlang. Ia dilengkapi kilang dengan cincin magnet terbina dalam dan penimbal getah hadapan boleh laras untuk penalaan halus strok, memberikan ketepatan anti putaran ±0.2°. Aci dwi yang disegerakkan menahan kilasan dan ayunan untuk menanggung sedikit beban sipi sisi. Pemasangan tiga arah (atas, bawah, sisi) tersedia, dan alur sisi menyokong pemasangan terus suis magnet tanpa kurungan tambahan. Dua jenis dibekalkan: rod satu hujung standard TN dan rod dua melalui TNW, dengan TNW membenarkan pemasangan lekapan pada kedua-dua hujung rod untuk gerakan pemusatan segerak dua hala. Berbanding dengan siri TR, TN mempunyai dimensi yang lebih kecil dan kos yang lebih rendah tanpa pilihan gerek φ6; berbanding dengan silinder berkembar dwi-omboh CXS/CXSJ, TN mengeluarkan tujahan tunggal dengan kelebihan kos yang jelas namun ketepatan dan kapasiti beban yang lebih rendah. Tekanan kerjanya berjulat dari 0.15 hingga 1.0 MPa dan kebolehsuaian suhu ambien meliputi −20℃~70℃. Ia digunakan secara meluas untuk kedudukan beban ringan, penekanan mudah, pemberhentian bahan kerja dan pemindahan jarak dekat untuk stesen automasi am dengan keperluan ketepatan sederhana dan permintaan kawalan kos. Cincin magnet jenis S adalah standard untuk keseluruhan siri dan tidak boleh dikeluarkan; benang Rc lalai boleh disesuaikan dengan benang G atau benang NPT untuk projek luar negara.

Silinder aci berkembar SOLH TR dihasilkan mengikut piawaian industri JIS. Ia menggunakan struktur aci dwi panduan omboh tunggal dipadankan dengan semak galas gelongsor yang dilanjutkan, menampilkan ketegaran struktur yang tinggi, rintangan kilasan yang sangat baik dan kapasiti anti pesongan yang lebih baik daripada silinder aci berkembar TN yang menjimatkan kos. Saiz gerek berjulat sepenuhnya dari φ6 hingga 32 mm, termasuk TRJ joran tunggal standard, TRW dua melalui rod dan varian TRJ kompak ringan. Ketepatan anti-putaran mencapai ±0.1° untuk gerek ≥16 mm dan ±0.2° untuk gerek kecil φ6/φ10; aci dwi mengehadkan sisihan berayun untuk menjamin operasi yang stabil sepanjang pukulan yang panjang. Pad kusyen getah hadapan boleh laras bekerjasama dengan penimbal belakang tetap untuk pemangkasan lejang, penyerapan hentaman dan pengurangan hingar. Pemasangan tiga hala (atas, bawah, sisi) dan port dwi-sisi pilihan tersedia; alur sisi membenarkan pemasangan terus suis magnet tanpa pendakap tambahan. Cincin magnet terbina dalam bertanda akhiran S adalah standard, manakala versi tersuai bukan magnet ditawarkan untuk keadaan sensitif gangguan magnetik. Tekanan operasi berjulat 0.15~1.0 MPa dengan suhu kerja dari −20℃ hingga 70℃. Benang Rc standard boleh ditukar kepada benang G atau benang NPT untuk projek kejuruteraan luar negara. Dibezakan daripada silinder berkembar CXS: TR mengeluarkan tujahan tunggal dengan ketegaran mekanikal yang menonjol dan rintangan beban sisi yang stabil dalam aplikasi lejang panjang; CXS menampilkan dwi omboh untuk tujahan berganda, geseran yang lebih rendah dan salingan berkelajuan tinggi yang lebih licin sesuai untuk pick-and-place lejang pendek frekuensi tinggi. Digunakan secara meluas dalam penentududukan ketepatan, menekan bahan kerja, berhenti & pemindahan jarak jauh dan stesen automasi am yang memerlukan pemanduan yang boleh dipercayai di bawah beban sederhana ringan.

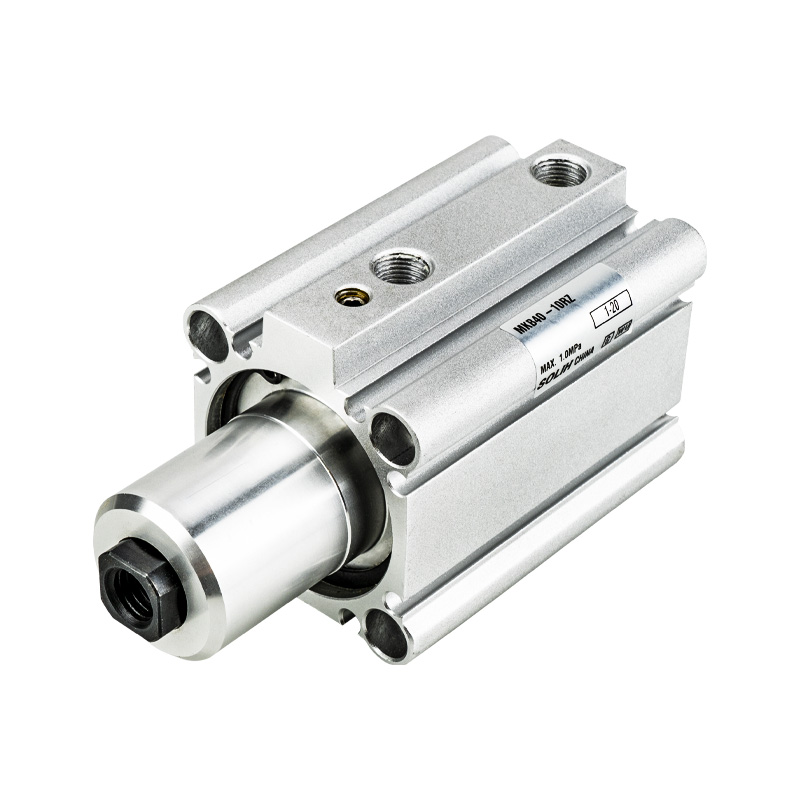

SOLH MK (biasanya dinamakan MKB) ialah silinder pneumatik gabungan yang menyepadukan putaran 90° dan pengapit ke bawah linear, boleh ditukar ganti dengan siri MKB arus perdana. Saiz gerek meliputi φ12~φ63 dan lejang pengapit berkisar antara 5 mm hingga 50 mm. Panjang keseluruhannya dipendekkan sebanyak 3~10 mm berbanding dengan model MK2 konvensional untuk susun atur yang lebih padat. Tork inersia yang dibenarkan dinaik taraf tiga kali ganda untuk mengatasi pengapitan berkelajuan tinggi bagi bahan kerja inersia tinggi, dan daya pengapit maksimum φ63 lubang mencapai 12.4 kN di bawah 0.5 MPa untuk pegangan beban berat yang boleh dipercayai. Kitaran kerja: tarik balik ke atas → putaran kiri/kanan 90° → lanjutkan untuk pengapit; keluaran mengikuti urutan terbalik. Sudut putaran 90° tetap dengan toleransi ±5° memastikan kedudukan berulang yang stabil. Kecuali lubang φ20 dan φ25 dengan pelekap sensor 2 sisi sahaja, saiz lain menyokong pemasangan suis magnet 4 arah untuk pendawaian yang kemas tanpa gangguan. Melalui lubang dan lubang berulir dua hujung membolehkan pemasangan terus dan pemasangan bebibir. Penampan getah dua sisi mengurangkan impak, getaran dan bunyi; reka bentuk bebas minyak memenuhi persekitaran kerja yang bersih & bebas habuk. Cincin magnet terbina dalam berfungsi dengan penderia kedudukan untuk memantau status pengapit/pelepas; Arah putaran RZ mengikut arah jam dan lawan jam LZ adalah pilihan. Ia digunakan secara meluas dalam lekapan alat mesin, kedudukan kimpalan, penetapan setem, komponen 3C ketepatan, pengapit dulang semikonduktor dan pengehad libasan lekapan. Ia memudahkan reka bentuk mekanikal dan menjimatkan ruang pemasangan dengan menyepadukan fungsi berputar dan pengapit. Pilih saiz gerudi dengan daya pengapit ≥ beban sebenar × 1.5 faktor keselamatan dan rizab margin lejang 3~5 mm untuk mengelakkan perlanggaran mekanikal.

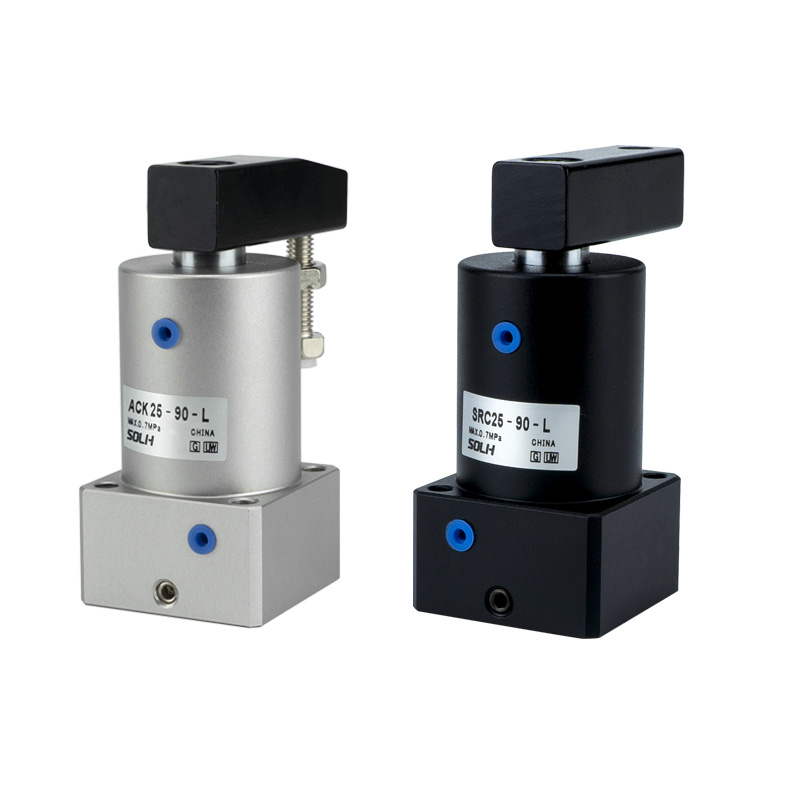

Silinder sudut SOLH ACK menyepadukan gerakan kompaun bersepadu bagi putaran 90° standard / pusingan 180° pilihan ditambah pengapit ke bawah linear, dengan saiz gerek antara φ25 hingga φ63. Ia menampilkan struktur sokongan tiga alur panduan sebagai reka bentuk teras, yang membawa ketegaran struktur yang unggul dan rintangan yang kuat terhadap beban sipi, mencapai ketepatan kedudukan sudut tinggi ±1.5°, lebih baik daripada silinder pengapit berputar biasa. Dua jenis struktur tersedia: ACK dengan plat tekanan tunggal untuk bahan kerja sempit dan plat tekanan dua kali ACKD untuk bahan kerja lebar; Putaran kiri lawan jam (L) dan putaran kanan mengikut arah jam (R) boleh dipilih untuk dipadankan dengan reka letak di tapak. Kitaran kerja: rod omboh ditarik balik dan diangkat ke atas → berputar untuk mengelakkan gangguan bahan kerja → memanjang ke bawah untuk pengapit; keluaran berjalan dalam urutan terbalik untuk menetapkan semula. Rod omboh diperbuat daripada keluli aloi yang dirawat haba, tiub silinder mengalami anodisasi keras, dipadankan dengan cincin pengedap berprestasi tinggi yang diimport untuk merealisasikan rintangan haus yang sangat baik, rintangan kakisan, kebocoran udara rendah dan hayat perkhidmatan yang panjang. Empat bahagian bawah melalui lubang menyokong pemasangan terus dan pemasangan bebibir; alur sensor terbina dalam memudahkan pemasangan suis magnetik untuk memantau status pengapit dan pelepasan. Setiap gerek dilengkapi dengan lejang pengapit standard tetap; daya pengapit maksimum φ63 mencapai 1050 N di bawah tekanan operasi 0.5 MPa. Tekanan kerja berjulat 0.15~1.0 MPa dengan kebolehsuaian suhu yang luas dari −20 ℃ hingga 80 ℃. Ia digunakan secara meluas dalam perkakas alat mesin, kedudukan kimpalan, penetapan anti-anjakan untuk proses pengecapan, pengapit lekapan dulang elektronik dan kedudukan untuk mekanisme perolehan. Ia menggantikan silinder berputar dan pengapit yang berasingan untuk memudahkan susun atur mekanikal dan menjimatkan ruang pemasangan. Pilih saiz lubang yang sesuai dengan daya pengapit teori ≥ beban sebenar × 1.5 faktor keselamatan, dan simpan margin lejang 3~5 mm terhadap perlanggaran mekanikal.
