Silinder Udara

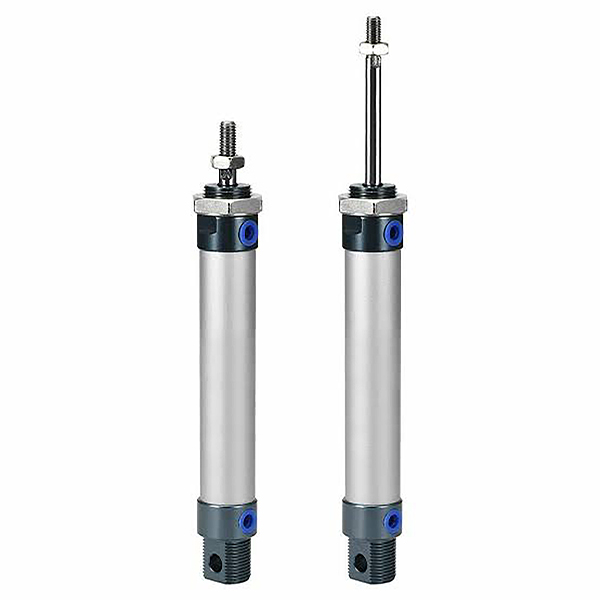

Silinder pneumatik mini aloi aluminium ringan SOLH MAL ialah penggerak padat ultra-ekonomi yang direka untuk aplikasi automatik tugas ringan. Dibina dengan tong aluminium beranod keras dan penutup hujung dipasangkan dengan rod omboh keluli tahan karat anti-karat, model ini 15% lebih ringan dan panjang keseluruhan sekitar 10mm lebih pendek berbanding silinder siri MA konvensional sambil mengurangkan kos perolehan. Ia menampilkan kebolehtukaran dimensi yang sangat baik dengan silinder MA dan CM2 untuk penggantian mudah dan pengubahsuaian peralatan kos rendah. Mengguna pakai pemasangan penguncian benang dwi hujung memastikan prestasi struktur yang stabil semasa operasi berterusan; badan bulat yang diperkemas membolehkan pembongkaran, pemeriksaan dan penyelenggaraan mudah. Portfolio penuh varian merangkumi jenis tetapan semula kuasa dua lakonan standard, spring single-acting, unit double-rod segerak dan versi MALJ boleh laras lejang untuk memenuhi keperluan gerakan linear beban ringan yang pelbagai. Bampar getah standard menyerap hentakan dan hingar ringan, dengan kusyen udara boleh laras pilihan tersedia untuk berbasikal kerap berkelajuan tinggi. Pengedap komposit geseran rendah dengan alur simpanan minyak terbina dalam menyokong operasi bebas penyelenggaraan tanpa minyak dengan hayat perkhidmatan mencecah 5 juta kitaran. Cincin magnet terbina dalam pilihan berfungsi dengan lancar dengan penderia magnet SMC M9B dan Airtac CS1-G untuk mencapai maklum balas kedudukan omboh masa nyata dan kawalan pautan automatik PLC. Disokong oleh pengeluaran besar-besaran yang stabil dan pemenuhan pesanan pantas, silinder mesra bajet ini digunakan secara meluas dalam pemasangan elektronik, jentera pembungkusan dan automasi industri ringan di bawah persekitaran kerja yang kering dan berhabuk rendah.

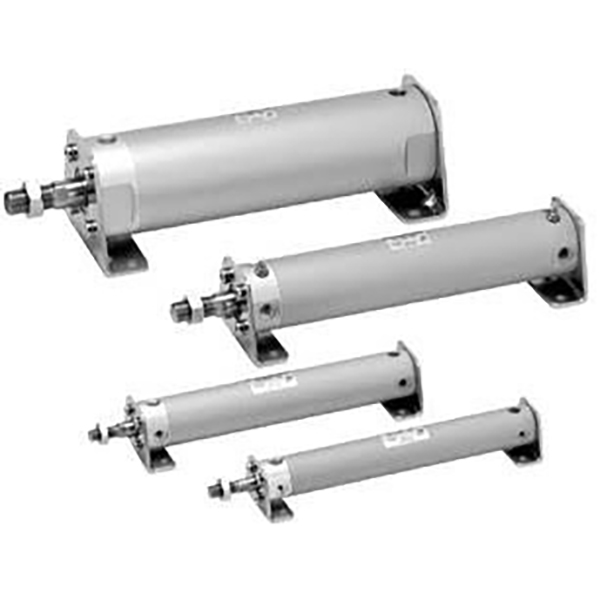

Silinder pneumatik bulat ringan aluminium SOLH CG1/CDG1 meliputi saiz gerek φ20~100 mm dan berfungsi sebagai pengganti dimensi langsung untuk siri SMC CA1. Dibina dengan tong aluminium tersemperit & penutup hujung dan rod omboh bersalut krom keras, ia 30% lebih ringan daripada silinder standard konvensional dengan pelesapan haba yang sangat baik. Struktur penutup hujung berkunci benang memudahkan pembongkaran dan penyelenggaraan yang mudah. Port udara empat arah yang disusun pada selang 90° menawarkan susun atur paip yang sangat fleksibel. Varian kaya termasuk jenis lakonan dwi standard CDG1B, pemulangan/panjang spring lakonan tunggal CG1S/CG1T, silinder segerak rod berkembar CG1W ​​dan silinder rod tidak berputar heksagon CG1K. Model CDG1 dilengkapi dengan cincin magnet terbina dalam yang serasi dengan suis magnet M9B/A93 untuk maklum balas kedudukan. Kusyen getah standard dilengkapi; akhiran Kusyen udara adalah pilihan untuk mengurangkan bunyi impak di bawah operasi berkelajuan tinggi. Pengedap komposit geseran rendah memberikan tekanan permulaan yang rendah, menyokong operasi bebas minyak dengan hayat perkhidmatan melebihi 8 juta kitaran. Pelbagai gaya pelekap tersedia: jenis asas, pelekap kaki, bebibir, clevis dan pelekap trunnion. Sesuai untuk aplikasi salingan frekuensi tinggi lejang panjang, ringan & sederhana pada saluran penghantar, jentera pembungkusan dan peralatan automasi elektronik. Margin keselamatan tujahan minimum 50% hendaklah ditempah semasa pemilihan.

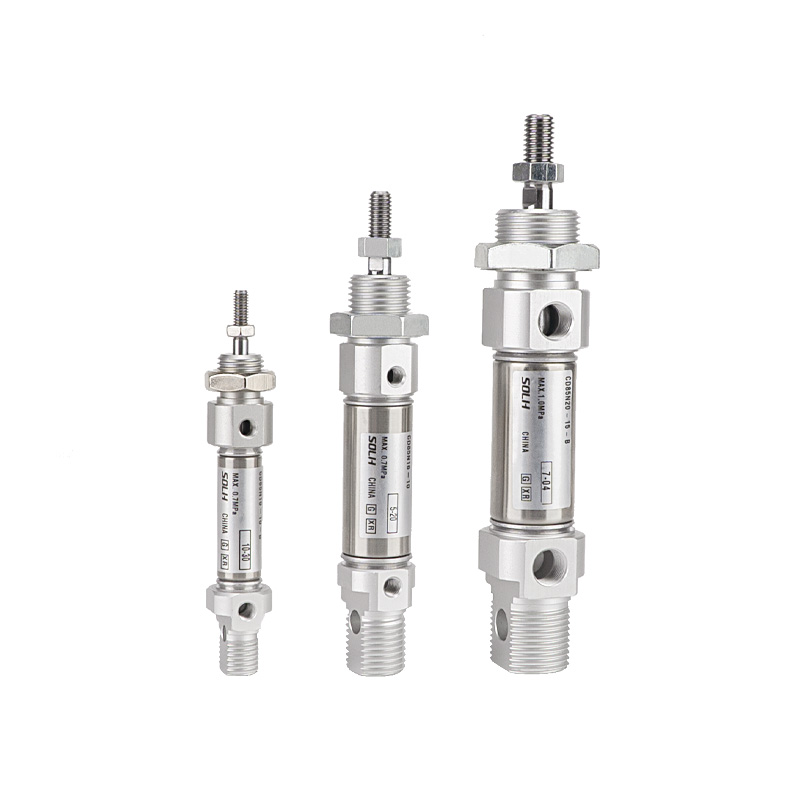

Silinder mini keluli tahan karat SOLH C85/CD85 mematuhi piawaian antarabangsa ISO 6432 dan boleh ditukar terus dengan model SMC yang setara. Saiz gerudi: φ8/10/12/16/20/25 mm. Barel dan rod omboh diperbuat daripada keluli tahan karat 304 dengan rintangan karat dan kakisan yang sangat baik, terpakai untuk persekitaran asid & alkali yang lembap, serta saluran pengeluaran bersih untuk industri makanan, farmaseutikal dan elektronik. Mengguna pakai struktur penutup hujung berkelim bebas tie-rod, silinder ini mempunyai reka bentuk yang nipis dan ringan. Varian lengkap termasuk lakonan berganda standard, pemulangan/lanjutan spring lakonan tunggal, jenis segerak rod berkembar dan silinder rod tidak berputar persegi C85K. Versi CD85 dilengkapi dengan cincin magnet terbina dalam untuk pengesanan kedudukan melalui suis magnet. Kusyen getah standard dibekalkan; kusyen udara akhiran C adalah pilihan untuk model φ10~25 untuk menyerap impak di bawah operasi berkelajuan tinggi. Tekanan permulaan minimum mencapai 0.05MPa, menyokong operasi bebas minyak jangka panjang dengan kelajuan omboh dari 50 hingga 1500 mm/s, sesuai untuk salingan lejang pendek frekuensi tinggi. Set penuh pilihan pemasangan standard ISO tersedia: clevis bersepadu, bebibir, lekap kaki, lekap trunnion dan banyak lagi. Berbanding dengan silinder MI dan MA, C85 memiliki dimensi ISO yang diiktiraf di peringkat global, membawa kemudahan yang luar biasa untuk penggantian peralatan di pasaran luar negara. Margin keselamatan tujahan minimum 50% disyorkan semasa pemilihan.

Silinder pneumatik ringan ultra-pendek SOLH CG3 berfungsi sebagai pengganti yang dinaik taraf untuk penggerak bulat siri CG1 tradisional. Dibina dengan tong aloi aluminium berkekuatan tinggi dan penutup hujung dipasangkan dengan rod omboh bersalut krom keras, siri ini mengurangkan berat keseluruhan sebanyak 24% dan memendekkan jumlah panjang sehingga 51mm untuk pengoptimuman ruang yang luar biasa. Tersedia dalam saiz gerek antara φ20mm hingga φ100mm, ia menyokong susunan pelabuhan udara empat arah untuk membolehkan susun atur paip fleksibel di dalam jentera kompak. Berbilang varian struktur meliputi versi rod omboh lakonan dua, spring tunggal, rod dua dan heksagon anti putaran untuk memenuhi permintaan pemacu linear yang pelbagai. Kusyen getah standard mengurangkan kesan hujung yang ringan, manakala penimbal udara pilihan sesuai dengan operasi berkelajuan tinggi sehingga 1000mm/s. Pengedap komposit geseran rendah merealisasikan operasi bebas minyak dengan hayat perkhidmatan melebihi 8 juta kitaran kerja; Model bersepadu magnet CDG3 menyokong pemasangan suis magnetik untuk maklum balas kedudukan PLC dan kawalan pautan automatik. Kami mengekalkan pengeluaran besar-besaran yang stabil dan inventori tempat yang mencukupi, digunakan secara meluas dalam peralatan pembungkusan, talian pemasangan elektronik dan automasi frekuensi tinggi industri ringan am dengan kecekapan kos yang cemerlang.

Silinder pelekap bebas ultra-kompak SOLH CDUJB dibangunkan untuk peralatan dengan ruang pemasangan terhad. Berbanding dengan siri CU konvensional, panjangnya dikurangkan sebanyak 64% dan potongan volum sebanyak 70%. Badan padat segi empat sama menyokong pemasangan terus berbilang permukaan tanpa kurungan tambahan. Barisan produk termasuk CUJB bukan magnetik, CDUJB yang dilengkapi magnet dan CDUJS bilik bersih tanpa tembaga. Saiz gerek berjulat φ4~20mm, tersedia dalam jenis pemulangan spring lakonan dua dan satu lakonan dengan kusyen getah pilihan. Model bermagnet sepadan dengan suis magnet kecil untuk gerakan tepat lejang pendek dan menyokong operasi bebas minyak. Digunakan secara meluas dalam elektronik 3C, kedudukan wafer semikonduktor dan automasi bersih perubatan. Plat perisai magnet adalah pilihan untuk silinder yang tersusun padat.

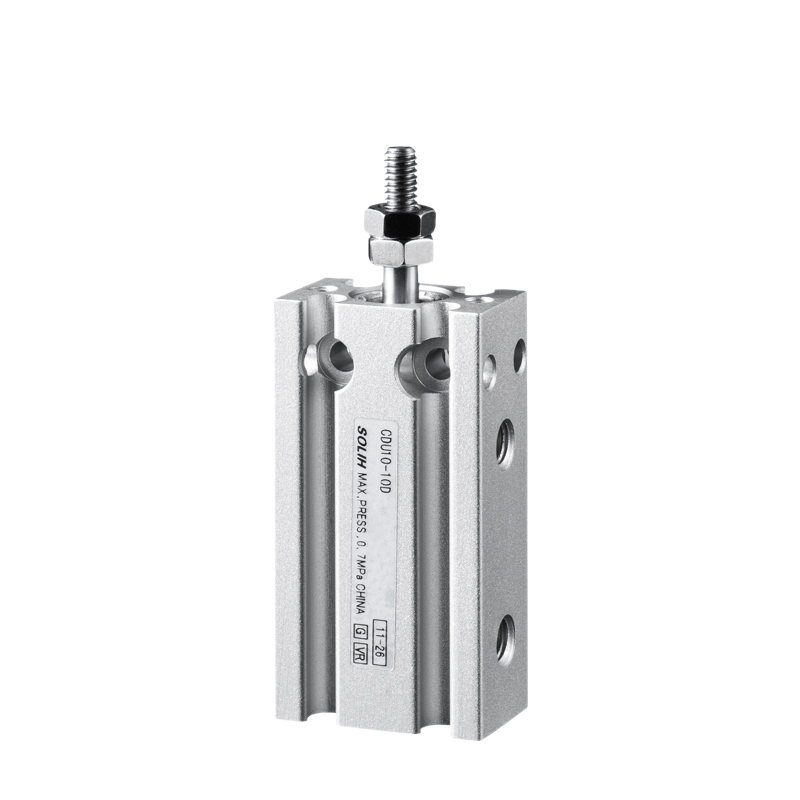

Silinder pelekap bebas segi empat tepat SOLH CU/CDU mempunyai struktur blok ultra nipis dengan lubang pelekap berbilang permukaan, membolehkan pemasangan terus berbilang sudut tanpa pendakap untuk menjimatkan ruang peralatan. Varian lengkap termasuk model CU bukan magnet, CDU yang dilengkapi magnet, rod tidak berputar CDUK dan model rod berpandu dua CDUW. Saiz gerek φ6~32mm, tersedia dalam jenis lakonan tunggal/ganda dengan penampan getah tetap pada kedua-dua hujung untuk operasi tanpa minyak yang berterusan. Siri CDU serasi dengan suis magnet CMSH dan DMSH untuk pengesanan kedudukan dan bertolak ansur dengan beban sisi separa. Digunakan secara meluas dalam jig 3C & semikonduktor, penyumbat automasi, kedudukan pengapit ringan dan mekanisme muat tekan kecil untuk peralatan automatik padat.

Silinder kompak pelekap enam permukaan SOLH MK dinaik taraf daripada silinder MD dengan mekanisme anti putaran terbina dalam. Ketepatan anti-putaran rod omboh mencapai ≤±0.5°, boleh ditukar ganti secara langsung dengan siri Airtac MD dan SMC CQS. Badan nipis persegi membolehkan pemasangan tanpa kurungan pada enam sisi dan memudahkan susun atur selari padat berbilang silinder. Varian termasuk MK lakonan berganda, MSK/MTK lakonan tunggal, rod berganda MKD dan model lejang boleh laras MKJ. Cincin magnet terbina dalam pilihan dengan penampan hujung getah dan keupayaan bebas minyak. Saiz gerek φ6~32mm, digunakan secara meluas dalam alatan ketepatan 3C dan kedudukan pengapit lejang pendek untuk automasi yang memerlukan sudut bahan kerja tetap dalam ruang terkurung.

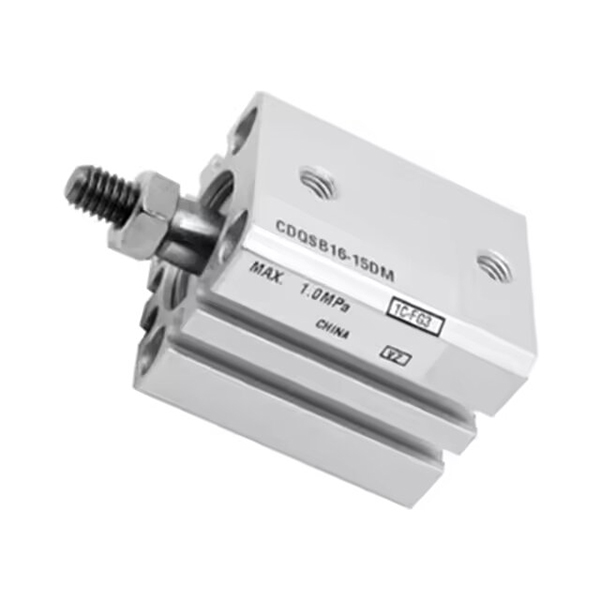

Silinder nipis kompak SOLH CQS boleh ditukar ganti secara dimensi dengan siri SMC CQS dan dinaik taraf daripada siri CQ2. Badan ultra-langsing persegi mempunyai panjang keseluruhan yang lebih pendek untuk tugas lejang pendek berketepatan tinggi dalam ruang terkurung. Varian termasuk rod tunggal standard, rod berkembar CQSW, rod tidak berputar CQSK dan model jangka hayat panjang XB24. CDQS dengan magnet terbina dalam menyokong pemasangan berbilang sisi suis magnet. Dilengkapi dengan pengedap simpanan minyak geseran rendah untuk operasi bebas minyak dan hayat perkhidmatan sehingga 5 juta kitaran, dipasangkan dengan penimbal getah tetap pada kedua-dua hujungnya. Saiz gerek φ12~25mm, digunakan secara meluas untuk menolak, mengapit dan meletakkan kedudukan pada lekapan ketepatan semikonduktor dan peralatan elektronik 3C untuk pemasangan semula dan penggantian.

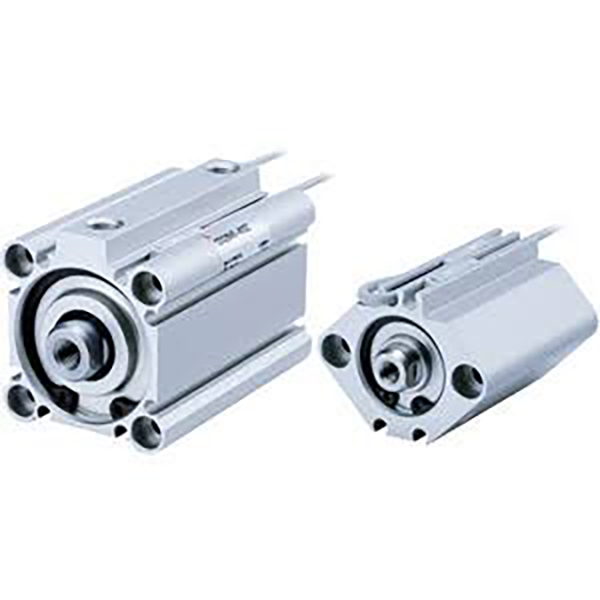

Silinder nipis padat persegi SOLH CQ2 boleh ditukar ganti sepenuhnya dengan siri SMC CQ2. Badan persegi ultra-pendeknya mengurangkan panjang sebanyak 50% berbanding silinder rod pengikat konvensional untuk menjimatkan ruang pemasangan. Ia meliputi julat gerudi lengkap φ4~200mm dengan variasi yang banyak: rod tunggal, rod berkembar CQ2W, rod omboh tidak berputar CQ2K, kusyen udara pilihan dan versi lejang ultra-pendek. Model CDQ2 dengan magnet terbina dalam menyokong pemasangan suis magnet berbilang sisi tanpa penderia yang menonjol. Bampar getah standard dilengkapi, dan kusyen udara adalah pilihan untuk operasi berkelajuan tinggi. Mengguna pakai pengedap geseran rendah simpanan minyak untuk operasi bebas minyak dengan hayat perkhidmatan sehingga 5 juta kitaran, digunakan secara meluas untuk mengapit, menolak dan meletakkan kedudukan dalam elektronik, automotif dan automasi pembungkusan.
