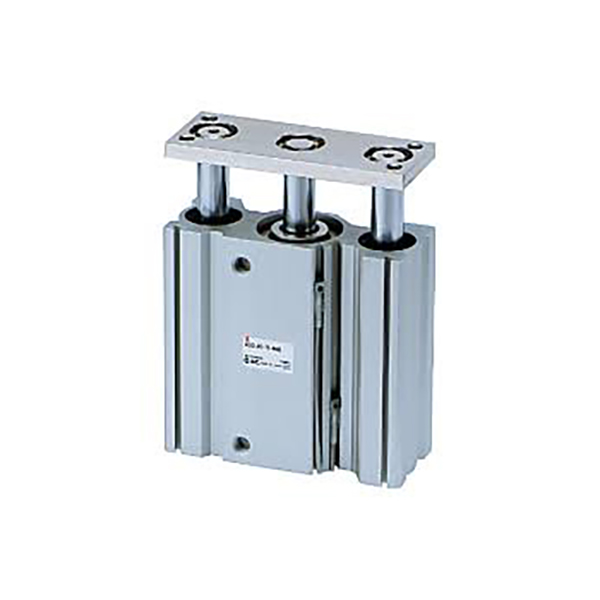

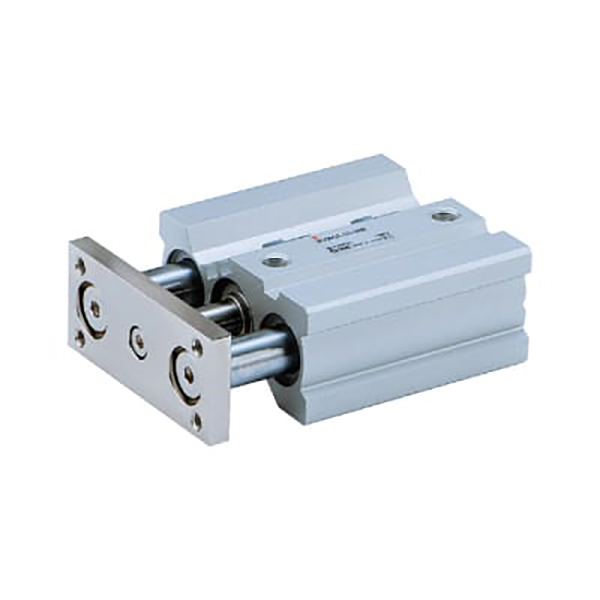

Silinder Rod Panduan Padat Siri MGQ

Silinder Rod Panduan Nipis Siri MGQ | Silinder Pneumatik Anti-Putaran Ketegaran Tinggi

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH MGQ ialah silinder rod panduan bersepadu nipis yang direka untuk stesen automasi terhad ruang. Mengguna pakai struktur rod panduan bersepadu ultra nipis, ia memberikan rintangan beban sisi yang luar biasa dan prestasi anti putaran ketepatan tinggi. Meliputi julat gerek penuh daripada φ12mm hingga φ100mm, siri ini menyediakan dua konfigurasi galas teras: galas slaid MGQM dan galas bebola MGQL. Ia digunakan secara meluas untuk senario tolakan, pengangkatan, pemberhentian bahan kerja dan penentududukan tepat yang memerlukan pemasangan padat, pemanduan tegar dan operasi pesongan sifar.

Kelebihan Struktur Utama

• Badan Bersepadu Ultra Nipis: Rod pemandu dan badan silinder dibentuk secara bersepadu, memotong ketebalan keseluruhan sebanyak 50% berbanding silinder rod panduan tradisional. Ia adalah pilihan optimum untuk reka bentuk peralatan yang sangat padat dan susun atur pemasangan terhad ruang.

• Struktur Ketegaran Tinggi Dwi-Panduan: Sokongan rod pemandu dwi simetri sangat meningkatkan rintangan beban sisi, dengan kapasiti beban sisi lebih daripada dua kali ganda silinder penyumbat biasa. Ia berkesan menahan lenturan dan kilasan, menyesuaikan diri dengan beban eksentrik dan memberi kesan kepada keadaan kerja.

• Ketepatan Anti-Putaran Peneraju Kelas: Jenis galas bebola MGQL mencapai ketepatan bukan putaran ultra-tinggi ±0.04°~±0.08° (ketepatan lebih tinggi dengan lubang yang lebih besar); Jenis galas slaid MGQM menawarkan ketepatan kedudukan yang stabil ±0.05°~±0.10°, memenuhi permintaan kedudukan ketepatan yang pelbagai.

• Konfigurasi Dual Bearing untuk Senario Penuh: Galas slaid (MGQM) untuk beban berat, persekitaran berdebu dan keras dengan kos rendah; galas bebola (MGQL) untuk pergerakan geseran rendah ultra licin dan berbasikal tepat frekuensi tinggi.

• Konfigurasi Premium Standard: Cincin magnet terbina dalam untuk keserasian suis magnet, penampan getah dwi hujung untuk operasi yang stabil, dan reka bentuk bebas penyelenggaraan tanpa minyak, sesuai untuk persekitaran industri yang bersih.

• Spesifikasi Standard Penuh: Saiz gerudi lengkap dari φ12mm hingga φ100mm, dengan lejang standard antara 25mm hingga 250mm, meliputi kebanyakan senario pemanduan automasi beban sederhana dan besar.

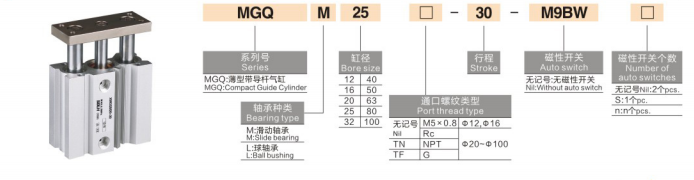

Peraturan Penamaan Model Lengkap

Contoh Model: MGQM32-50-M9BW-XB6

Contoh Rujukan Pesanan Standard

• MGQM25-30: lubang 25mm, lejang 30mm, galas slaid jenis standard

• MGQL40-75-2M9B: lubang 40mm, lejang 75mm, jenis galas bebola dengan suis magnet dwi

• MGQM50-100-XB6: lubang 50mm, lejang 100mm, model galas slaid tahan suhu tinggi

Parameter Teknikal Teras Standard

(Keadaan ujian standard: 20 ℃ suhu normal, tekanan berkadar 0.5MPa)

1. Parameter Prestasi Umum

• Julat Tekanan Kerja: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)

• Suhu Ambien: -10℃~60℃ (persekitaran konvensional bebas ais); -10℃~150℃ (versi suhu tinggi XB6)

• Kelajuan Operasi Piston: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 lubang besar)

• Mod Penampan: Penampan getah dwi hujung standard; penimbal kusyen udara pilihan untuk keadaan kerja berimpak tinggi

• Mod Pelinciran: Operasi bebas penyelenggaraan tanpa minyak, sesuai untuk bengkel bersih

2. Data Teras Teori (@0.5MPa, Unit: N)

3. Data Berat Produk (Lejang 50mm, Unit: kg)

Perbandingan Pemilihan Teras MGQM lwn MGQL

Kaedah Pemasangan & Senario Aplikasi Biasa

1. Reka Bentuk Berbilang Gunung yang Fleksibel

• Pemasangan Badan Langsung: Lubang skru terpelihara pada permukaan atas, bawah dan sisi untuk penetapan terus; model di atas φ32mm menampilkan alur suis 4 sisi untuk pemasangan suis magnet omnidirectional, membolehkan pemasangan dan penyelenggaraan yang pantas.

• Pemasangan Tambahan Pilihan: Aksesori bebibir (F) dan pendakap kaki (L) tersedia, menyokong susun atur berbilang sudut mendatar dan menegak untuk menyesuaikan diri dengan reka bentuk struktur peralatan yang pelbagai.

2. Aplikasi Industri Teras

• Automasi Talian Penghantar: Pemberhentian bahan kerja, kedudukan palet dan pengangkatan bahan; rintangan hentaman yang kuat menghalang benda kerja mengimbangi semasa penghantaran dan pengehadan berkelajuan tinggi.

• Pemprosesan Ketepatan Elektronik 3C: Lentingan pin PCB, kedudukan pengeliman terminal dan terjemahan bahan kerja ringan; ketepatan anti-putaran yang tinggi memastikan pemasangan ketepatan sifar pesongan.

• Jentera Pembungkusan: Pemanduan penyekat bahan, pensuisan pintu silo dan penolak bahan jarak dekat; badan ultra-nipis dengan sempurna menyesuaikan diri dengan susun atur peralatan pembungkusan padat.

• Automasi Perindustrian Am: Mengangkat jig, lenting bahagian dan pemanduan beban sipi; menggantikan gabungan silinder + rod panduan berasingan tradisional untuk memudahkan struktur peralatan dan mengurangkan kos.

Perbandingan Komprehensif Siri MGQ lwn MGP lwn MGG

Panduan Pemilihan Pantas Tiga Langkah

1. Pemilihan Saiz Gergaji: Kira tujahan yang diperlukan berdasarkan beban sebenar; pilih saiz gerek dengan tujahan teori ≥ beban sebenar × 1.5, simpan margin keselamatan 50% untuk mengelakkan beban berlebihan.

2. Pemilihan Jenis Galas: Pilih galas slaid MGQM untuk keadaan kerja berat, berdebu dan sipi; pilih galas bebola MGQL untuk kedudukan ketepatan tinggi dan gerakan kitaran frekuensi tinggi.

3. Pemilihan Konfigurasi Fungsian

￮ Permintaan pengesanan kedudukan: Lengkapkan suis magnet M9B/M9BW (pemasangan 4 sisi tersedia untuk gerek ≥32mm)

￮ Persekitaran suhu tinggi: Pilih pilihan tahan suhu tinggi -XB6 (maks 150℃)

￮ Operasi berimpak tinggi: Naik taraf kepada penimbal kusyen udara pilihan (standard dengan penimbal getah)

Ringkasan Satu Ayat

     Silinder rod panduan ketegaran tinggi ultra nipis siri SOLH MGQ menyepadukan reka bentuk penjimatan ruang, kapasiti beban anti-sisi yang kuat dan ketepatan anti putaran ultra-tinggi, menyediakan penyelesaian pemanduan linear yang kos efektif dan kestabilan tinggi untuk stesen berhenti, mengangkat dan menolak automasi padat, tepat dan tugas berat.
