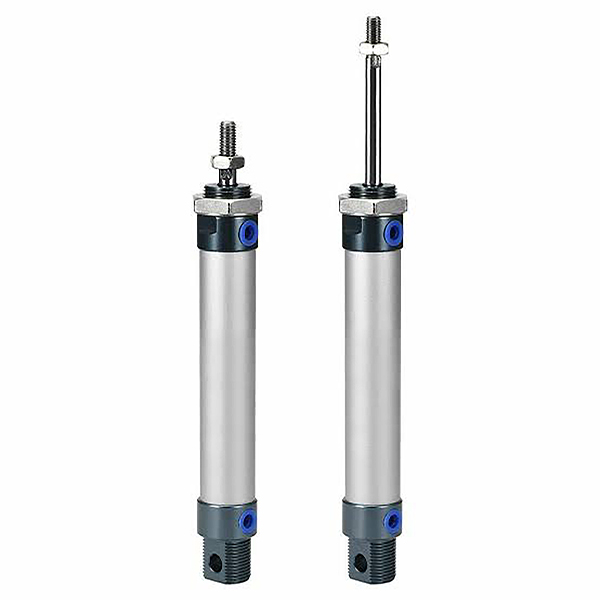

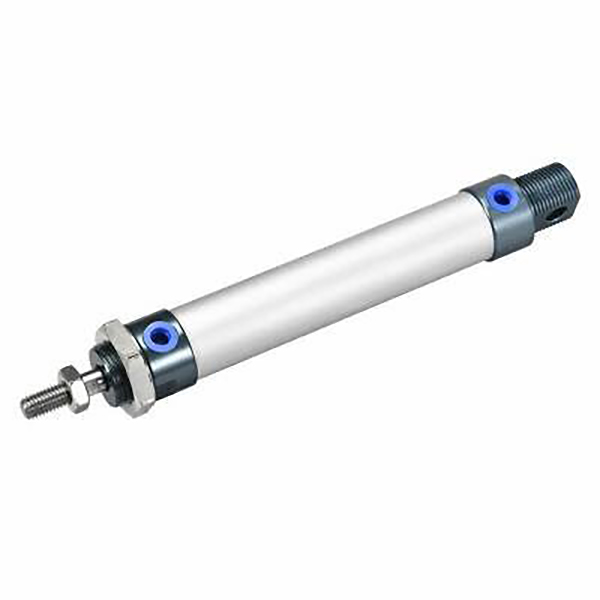

Silinder Mini Aloi Aluminium Siri MAL | Silinder Pneumatik Jimat Ringan

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH MAL ialah silinder pneumatik mini aloi aluminium ekonomik yang ringan, diiktiraf secara meluas di pasaran sebagai penyelesaian silinder mini yang kos efektif. Mengguna pakai tiub silinder aloi aluminium anod dan rod omboh keluli tahan karat, ia mempunyai berat ultra ringan, struktur padat dan kos rendah. Dengan keserasian yang kukuh dengan siri MA dan CM2, ia sesuai untuk peralatan automatik yang ringan, sensitif bajet dalam elektronik, pembungkusan, industri ringan dan senario kerja habuk rendah kering.

  1.1 Standard Universal & Kebolehtukaran Tinggi

     Dihasilkan mengikut piawaian industri sejagat domestik dengan dimensi pelekap bersatu dan spesifikasi antara muka. Ia mencapai kebolehtukaran struktur dan dimensi yang sangat baik dengan silinder siri MA dan CM2 arus perdana, menyokong penggantian pengubahsuaian sifar, pengubahsuaian peralatan dan pemasangan piawai kelompok.

  1.2 Struktur Bahan Ringan

     Dibina dengan tiub silinder aloi aluminium anod premium dan penutup hujung aloi aluminium, dipadankan dengan rod omboh keluli tahan karat anti karat. Berbanding dengan silinder siri MA konvensional, siri MAL adalah 15% lebih ringan dalam berat dan kira-kira 10mm lebih pendek dalam panjang keseluruhan. Ia memberikan kemudahalihan yang luar biasa dan prestasi pemasangan padat sambil mengawal kos dengan berkesan.

  1.3 Struktur Mengunci Benang Stabil

     Mengguna pakai teknologi penguncian benang penutup dwi hujung dengan struktur pemasangan yang ketat dan stabil. Penampilan lurus bulat yang diperkemas memastikan struktur keseluruhan yang ringkas dan pembongkaran, penyelenggaraan dan penyahpepijatan harian yang mudah, sekaligus mengurangkan kos operasi dan penyelenggaraan kemudiannya untuk barisan pengeluaran automatik tugas ringan.

  1.4 Pergerakan Terpelbagai & Terbitan Fungsian

     • Lakonan Berganda MAL: Pergerakan salingan pengambilan udara dua hujung, jenis standard paling universal untuk automasi linear beban ringan konvensional.

     • Lakonan Tunggal MSAL (Tolak Keluar): Struktur tolak keluar spring, sambungan rod automatik selepas kegagalan kuasa untuk mekanisme tetapan semula keselamatan.

     • MTAL Lakonan Tunggal (Tarik Belakang): Struktur pemulangan spring, penarikan balik rod automatik selepas kegagalan kuasa untuk senario kedudukan perlindungan.

     • Batang Ganda MALD: Rod omboh keluaran dwi hujung, merealisasikan operasi segerak dan menggandakan lejang berkesan untuk penghantaran segerak yang tepat.

     • MALJ Lejang Boleh Laras: Reka bentuk lakonan berganda dengan lejang boleh laras, menyokong kedudukan tepat dan penentukuran lejang fleksibel untuk permintaan kerja yang berubah-ubah.

  1.5 Penampan Fleksibel & Sistem Pengedap Tahan Lama

     Standard dilengkapi dengan pad penimbal getah berkualiti tinggi untuk pengurangan hingar asas dan penyerapan hentaman; penimbal udara dinaik taraf pilihan (kod C) berkesan mengurangkan getaran dan bunyi semasa operasi kitaran berkelajuan tinggi. Mengguna pakai pengedap komposit dwiarah geseran rendah dengan alur penyimpanan minyak terbina dalam, silinder ini menampilkan tekanan permulaan ultra-rendah dan operasi bebas minyak yang stabil, dengan hayat perkhidmatan sehingga 5 juta kitaran.

  1.6 Konfigurasi Aruhan Magnet Pilihan

     Siri MAL menyokong gelang magnet terbina dalam pilihan (kod S), sangat serasi dengan suis magnet siri CS1-G dan SMC M9B. Ia merealisasikan pengesanan kedudukan omboh tepat masa nyata dan rangkaian isyarat elektrik, memenuhi kedudukan kitaran automatik dan permintaan pemantauan pintar untuk peralatan automasi tugas ringan.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

  1. Struktur Model Biasa: MAL25-100S-CM-FA

 2. Contoh Pesanan Standard

     • Model Magnetik Lakonan Berganda Standard: MAL32-75S-CM (lubang 32mm, lejang 75mm, ekor bulat, dengan cincin magnet)

     • Model Pulangan Spring Lakonan Tunggal: MTAL20-50S-U (lubang 20mm, lejang 50mm, ekor rata, set semula lakonan tunggal)

     • Model Lakonan Ganda Rod Ganda: MALD25-100S-CA (lubang 25mm, lejang 100mm, ekor hayun, operasi segerak rod berkembar)

3. Parameter Teknikal Teras (Jenis Standard)

4. Carta Rujukan Teras & Ketegangan Teori 0.5MPa (Batang Tunggal)

 4.1 Data Prestasi Lakonan Berganda (MAL).

  4.2 Data Prestasi Lakonan Tunggal (MTAL Spring Return).

5. Borang Pemasangan & Model Terbitan

  5.1 Kaedah Pemasangan Universal Terpelbagai

     • Ekor Bulat CM: Pemasangan lurus standard, jenis yang paling universal untuk operasi beban ringan linear tetap konvensional

     • CA Swing Ekor: Struktur ekor boleh diayun, sesuai untuk mekanisme mekanikal berayun, membalikkan dan rantai

     • U Ekor Rata: Reka bentuk ekor rata ultra-kompak, sesuai untuk susun atur ruang pemasangan ultra-nipis dan sempit

     • Flange Depan/Belakang FA/FB: Penetapan bebibir rata depan dan belakang, pemasangan menegak yang stabil untuk peralatan kedudukan beban ringan

     • Kurung Kaki LB: Penetapan tapak kaki paksi, pemasangan sisi yang mudah dan susunan peralatan yang fleksibel

     • Pendakap Telinga Dua SDB: Struktur engsel berganda, menyesuaikan diri dengan ayunan fleksibel dan keadaan kerja rangkaian khas

  5.2 Siri Terbitan Teras

     • Lakonan Berganda Standard MAL: Model ringan universal dengan cincin magnet pilihan untuk automasi beban ringan am

     • MSAL/MTAL Lakonan Tunggal: Jenis tolak keluar spring / spring balik untuk tetapan semula keselamatan dan senario kedudukan perlindungan

     • Batang Ganda MALD: Struktur keluaran segerak dwi hujung, menggandakan strok berkesan dan meningkatkan kestabilan operasi

     • MALJ Lejang Boleh Laras: Reka bentuk lejang boleh disesuaikan untuk kedudukan tepat dan permintaan pemprosesan lejang berubah-ubah

     • Kusyen Boleh Laras MALC: Struktur penampan udara yang dinaik taraf, mengurangkan impak berkelajuan tinggi dan bunyi bising untuk operasi kitaran yang kerap

6. Perbandingan Pemilihan MAL vs MA

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Gergaji: Pilih saiz gerudi yang betul berdasarkan berat beban sebenar, simpan lebih daripada 50% margin keselamatan. Utamakan siri MAL untuk projek automasi ringan dan sensitif bajet.

     2. Pemilihan Strok: Strok kerja sebenar ditambah margin keselamatan 10~20mm; ikut had strok standard: lakonan berganda ≤500mm, lakonan tunggal ≤150mm.

     3. Konfigurasi Fungsian: Pilih MAL untuk lakonan berganda standard, MTAL untuk pengembalian spring lakonan tunggal, MALD untuk operasi segerak rod berganda. Pilih kusyen udara MALC untuk operasi berkelajuan tinggi (>500mm/s). Lengkapkan gelang magnet S + suis CS1-G/M9B untuk pengesanan kedudukan automatik.

Ringkasan Satu Ayat

     Silinder mini aloi aluminium ringan siri SOLH MAL mempunyai struktur padat ultra-ringan, kos ultra-rendah dan pilihan fungsi yang pelbagai, berfungsi sebagai penyelesaian pneumatik yang paling kos efektif untuk beban ringan, persekitaran kering dan peralatan automatik kecil yang terhad bajet.
