Silinder Mini Keluli Tahan Karat Siri C85 (Standard ISO 6432, Sistem Serasi SMC)

Jenama: SOLH oleh Richge Technology | Katalog Produk Berorientasikan Eksport

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

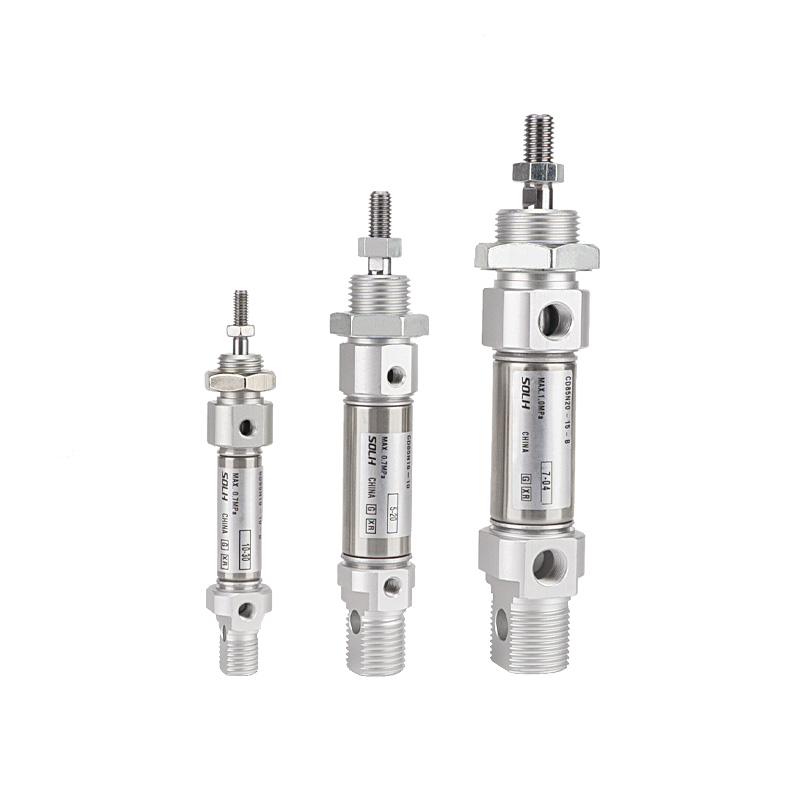

     Silinder mini keluli tahan karat siri SOLH C85 mematuhi piawaian antarabangsa ISO 6432, julat gerek φ8~25mm. Ciri-ciri: garis besar padat, rintangan kakisan, prestasi berkelajuan tinggi & frekuensi tinggi, operasi tanpa minyak. Digunakan secara meluas dalam makanan, farmaseutikal, elektronik dan peralatan automasi pneumatik am.

Struktur Teras & Ciri Reka Bentuk

   1. Standard: ISO 6432 (φ8–φ25), dimensi pelekap sejagat untuk pasaran silinder mini global.

   2. Bahan: 304 laras keluli tahan karat, rod omboh dan nat kunci; kalis karat, sesuai untuk keadaan kerja lembap, asid lemah dan alkali lemah.

   3. Struktur: Tudung hujung bergulung-gulung, bebas tie-rod, bentuk silinder lurus, saiz kecil dan ringan.

   4. Varian Operasi

     -- Lakonan berganda rod tunggal (Standard)

     -- Lakonan tunggal (spring return / spring extend)

     -- Silinder segerak rod berkembar

     -- C85K Jenis rod tidak berputar

   5. Kusyen: Kusyen getah standard; kusyen udara (akhiran C) pilihan untuk φ10–25 untuk mengurangkan impak di bawah gerakan kelajuan tinggi.

   6. Pengedap: Pengedap dua hala khas dengan alur takungan minyak, tekanan permulaan yang rendah, hayat perkhidmatan yang panjang di bawah keadaan kerja tanpa minyak.

   7. Pengesanan Kedudukan: Cincin magnet terbina dalam (kod D) pilihan; mod pemasangan suis magnet: A=alur trek, B=alur jalur keluli.

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：CD85N25-100C-B

  2. Contoh Rujukan Pesanan：CD85N16-50

     -- Jenis asas, lubang 16, lejang 50, magnet terbina dalam, kusyen getah.

Spesifikasi Teknikal Standard (Lakonan Berganda)

Daya Tujah & Tarik Teori @0.6MPa (Rod Tunggal, Unit:N)

Borang Pemasangan & Model Terbitan

  1. Pilihan Pemasangan ISO6432

     -- N: Jenis asas dengan clevis bersepadu (Paling Popular)

     -- F: Lekap paksi hujung rata

     -- L: Lekap kaki tunggal / M: Lekap kaki berganda

     -- G: Lekap bebibir

     -- NU: Pemasangan clevis Trunnion

   2. Versi Derivatif Utama

     -- CD85: Dengan cincin magnet terbina dalam, serasi dengan penderia magnet

     -- C85K: Rod omboh persegi tidak berputar, kedudukan anti-putar

     -- C85E: Lakonan tunggal (pulangan musim bunga / lanjutan musim bunga)

     -- CWCD85E: Silinder bertindak ganda rod ganda, gerakan segerak

Perbandingan Pemilihan: C85 VS MI VS MA

   1. ✅ Majlis pilihan untuk C85

     -- Industri makanan, farmaseutikal & elektronik: Keluli tahan karat, gred bersih, anti-karat

     -- Kitaran kelajuan tinggi & frekuensi tinggi: 50–1500mm/s salingan lejang pendek

     -- Susun atur peralatan padat: φ8–25 badan silinder tipis

     -- Persekitaran bengkel lembap & sedikit menghakis

     -- Permintaan pertukaran global: Dimensi universal ISO6432 untuk penggantian langsung

 Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan & beban mendatar, rizab ≥50% margin keselamatan; pilih lubang yang lebih kecil untuk operasi frekuensi yang lebih tinggi.

   2. Pengesahan lejang: Tambahkan margin tambahan 10–20mm; lejang maksimum 400mm.

   3. Pemilihan konfigurasi

     -- Magnet terbina dalam: tambah kod D

     -- Pengurangan hentaman berkelajuan tinggi: pilih kusyen udara akhiran C

     -- Keperluan anti-putaran: pilih K versi tidak berputar

     -- Borang pelekap padan: N/F/L/M/G mengikut struktur peralatan

Ringkasan Satu Ayat

     Silinder mini keluli tahan karat SOLH C85/CD85 ISO6432 boleh ditukar ganti sepenuhnya dengan siri SMC yang diimport, menyokong operasi bebas minyak berkelajuan tinggi, pelbagai kaedah pemasangan dan rod anti-putaran pilihan, penggerak linear yang ideal untuk saluran pengeluaran automatik makanan, perubatan dan elektronik.
