Silinder Bulat Ringan Aluminium Siri CG1 / CDG1

Jenama: SOLH oleh Richge Technology

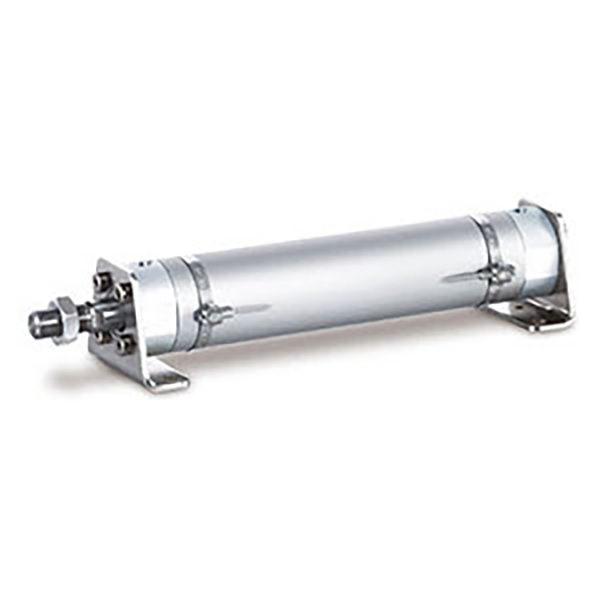

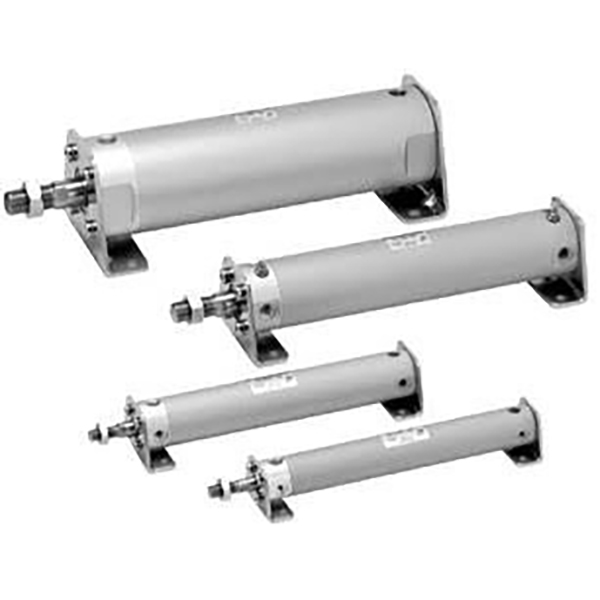

Gambaran Keseluruhan Produk

    Silinder bulat ringan aluminium SOLH CG1/CDG1, lubang φ20~100mm, pengganti pengganti untuk siri SMC CA1 lama dengan dimensi pelekap yang boleh ditukar ganti sepenuhnya. Ciri-ciri: ringan, pemasangan universal, susun atur paip fleksibel, bunyi rendah & prestasi kelajuan tinggi. Digunakan secara meluas dalam talian penghantar automasi, peralatan elektronik, jentera pembungkusan, peralatan industri ringan untuk beban ringan & sederhana, lejang panjang dan aplikasi salingan frekuensi tinggi.

Struktur Teras & Ciri Reka Bentuk

   1. Standard: Silinder bulat ringan SMC generasi baharu, penggantian langsung untuk siri CA1.

   2. Bahan: Tong & penutup hujung aluminium tersemperit, rod omboh bersalut krom keras. 30% lebih ringan daripada silinder standard konvensional, kekuatan tinggi dan pelesapan haba yang baik.

   3. Struktur: Penutup hujung berkunci benang, bentuk bulat lurus, pembongkaran & penyelenggaraan yang mudah. 4 port udara berarah (selang 90°), susunan paip yang sangat fleksibel.

   4. Varian Operasi

     -- Lakonan Berganda CG1B: Bekalan udara pada kedua-dua hujung, model standard yang paling biasa

     -- CG1S / CG1T Lakonan Tunggal: S=Pulangan musim bunga; T=Jalan musim bunga, tetapan semula automatik selepas pemotongan udara

     -- Rod Berganda CG1W: Rod dipanjangkan pada kedua-dua belah, pergerakan segerak, kapasiti anti-kilasan dipertingkat

     -- Rod Tidak Pusing CG1K: Rod omboh heksagon untuk kedudukan tepat dan anti-putaran

   4. Kusyen: Kusyen getah standard; kusyen udara (akhiran A) pilihan untuk mengurangkan hentaman dan bunyi di bawah kelajuan tinggi.

   5. Pengedap: Pengedap komposit geseran rendah dengan alur takungan minyak, tekanan permulaan rendah, operasi bebas minyak, hayat perkhidmatan ≥8 juta kitaran.

   6. Pengesanan Kedudukan: CDG1 dilengkapi dengan cincin magnet terbina dalam, serasi dengan suis auto M9B/A93/Z73 untuk maklum balas kedudukan omboh; CG1 tanpa magnet, tidak boleh memasang suis magnetik.

Peraturan Pengekodan Model Lengkap

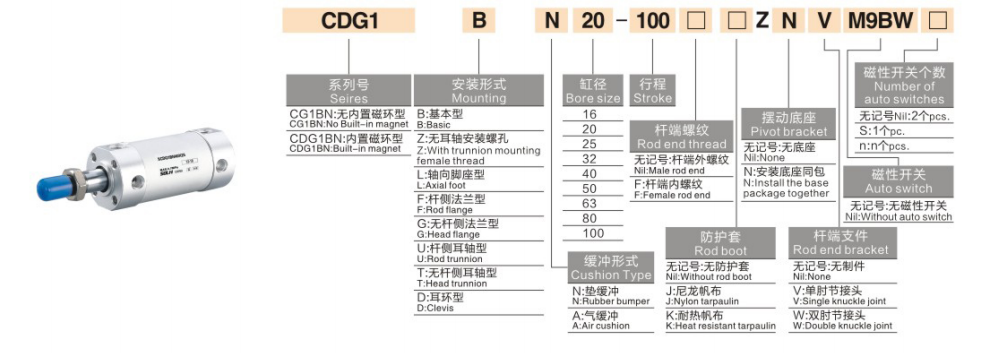

   1. Contoh Model：CDG1BN25-100Z

   2. Contoh Rujukan Pesanan Standard

     -- CDG1BN32-200Z：Bore32, lejang200, bertindak dua kali, magnet terbina dalam, benang rod perempuan

     -- CDG1S40-100Z：Bore40, stroke100, pemulangan spring bertindak tunggal, magnet terbina dalam

     -- CDG1K50-150Z：Bore50, lejang150, rod omboh heksagon tidak berputar

Spesifikasi Teknikal Teras Universal

Daya Tujah & Tarik Teoritikal @0.5MPa (Rod Tunggal, Unit:N)

   1. Lakonan Berganda CG1B

  2. Lakonan Tunggal CG1S (Pulangan Musim Bunga @0.5MPa)

Borang Pemasangan & Model Terbitan

   1. Pilihan Pemasangan

     -- Jenis Asas B: Pemasangan terus melalui benang penutup hujung (paling biasa)

     -- L Lekapan Kaki: Pendakap kaki paksi untuk pemasangan sisi

     -- Bebibir F/G: Penetapan plat bebibir bahagian batang / bahagian kepala

     -- C/D Clevis: Tunggal clevis /double clevis untuk mekanisme hayunan

     -- E Trunnion: Lekap trunnion sisi kepala untuk pusing ganti & gerakan hayunan

   2. Siri Terbitan Utama

     -- CDG1B: Tindakan berganda standard dengan magnet terbina dalam

     -- CDG1S/T: Pemulangan spring lakonan tunggal / pemanjangan spring

     -- CDG1W: Double rod double acting

     -- CDG1K: Rod omboh heksagon tidak berputar

     -- CDG1R: Versi pemasangan langsung langsing untuk ruang paksi terhad

     -- CDG1KR: Lekapan terus + rod tidak berputar bertindak ganda

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan gerek: Kira tujahan & beban mendatar yang diperlukan, rizab ≥50% margin keselamatan; utamakan CG1 untuk beban sederhana ringan dan aplikasi lejang panjang.

   2.  Pengesahan strok: Tambahkan margin perjalanan 10~20mm tambahan; Pukulan maks: lakonan berganda ≤1000mm, lakonan tunggal ≤300mm.

   3.  Padanan konfigurasi

     -- Operasi: Lakonan berganda → B; pemulangan spring lakonan tunggal → S; keperluan anti-putar belit → K

     -- Kusyen: Tambahkan akhiran A kusyen udara apabila kelajuan operasi＞500mm/s

     -- Maklum balas kedudukan: Pilih model dilengkapi magnet CDG1, padankan suis auto M9B/A93

Ringkasan Satu Ayat

     Silinder bulat ringan aluminium SOLH CG1/CDG1 boleh ditukar ganti sepenuhnya dengan siri SMC CA1, reka bentuk ringan dengan paip berbilang arah, pelbagai pilihan pelekap, penggerak linear lejang panjang yang ideal untuk pembungkusan, penghantar dan talian pengeluaran automasi elektronik.
