Silinder Ringan Ultra-Pendek Siri CG3 | Silinder Pneumatik Berkelajuan Tinggi Kompak Generasi Baharu

Jenama: SOLH oleh Richge Technology

1. Gambaran Keseluruhan Produk & Ciri Struktur Teras

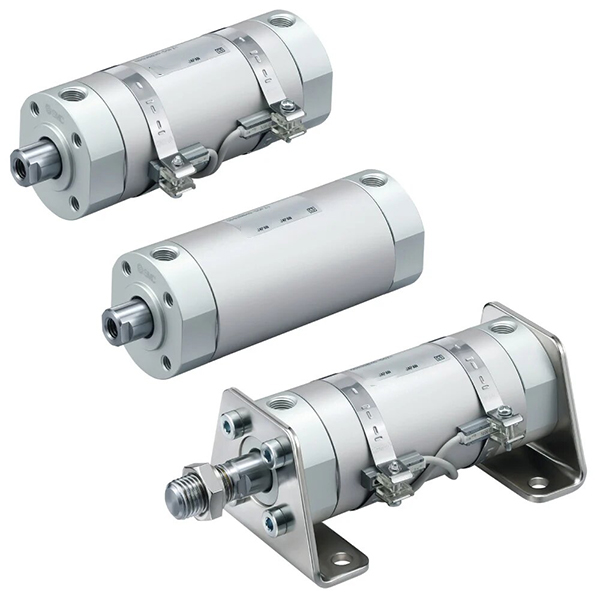

     Siri SOLH CG3/CDG3 ialah silinder pneumatik ringan aloi aluminium ultra-pendek generasi baharu, berfungsi sebagai peningkatan terus dan penggantian untuk siri CG1 tradisional. Ia meliputi julat gerudi yang luas dari φ20 hingga φ100mm, dengan pengurangan panjang keseluruhan maksimum sebanyak 51mm dan 24% pengurangan berat berbanding dengan CG1. Menampilkan badan ultra-kompak, berat ultra-ringan, operasi bunyi rendah berkelajuan tinggi dan reka bentuk bebas penyelenggaraan bebas minyak, ia amat sesuai untuk senario operasi sederhana & ringan, lejang panjang, operasi frekuensi tinggi dan terhad ruang, digunakan secara meluas dalam barisan pengeluaran automatik, peralatan elektronik, jentera pembungkusan dan sistem automasi industri ringan.

  1.1 Piawaian Industri & Kebolehtukaran Kuat

     Dibangunkan berdasarkan standard silinder bulat jenis pendek SMC generasi baharu, siri CG3 menawarkan kebolehtukaran pelekap yang sangat baik dengan siri CG1 lama sambil mencapai dimensi keseluruhan yang lebih padat, meningkatkan peralatan lama dengan berkesan dan mengoptimumkan susun atur ruang mekanikal tanpa pengubahsuaian struktur yang rumit.

  1.2 Struktur Bahan Ringan Premium

     Mengguna pakai aloi aluminium berkekuatan tinggi untuk tiub silinder dan penutup hujung, dipasangkan dengan rod omboh krom keras. Formula bahan yang dioptimumkan mengurangkan berat keseluruhan sebanyak 24% berbanding dengan CG1, menampilkan kekuatan struktur yang tinggi, pelesapan haba yang sangat baik dan rintangan ubah bentuk yang kuat, memastikan operasi frekuensi tinggi jangka panjang yang stabil.

  1.3 Struktur Padat Bersepadu & Paip Fleksibel

     Tiub silinder bersepadu dan struktur penutup hujung dengan reka bentuk mengunci benang memudahkan pembongkaran, pemasangan dan penyelenggaraan harian. Susun atur paip 4 hala yang inovatif (selang 90°) memberikan kebebasan yang sangat tinggi untuk pemasangan dan paip, menyelesaikan kesesakan pemasangan ruang peralatan yang sempit dan menyokong skema susun atur mekanikal yang pelbagai.

  1.4 Jenis Pergerakan Terpelbagai untuk Liputan Senario Penuh

     • Lakonan Berganda (CG3B): Pergerakan salingan pengambilan udara dwi hujung, jenis standard paling universal untuk pemanduan linear automatik konvensional.

     • Lakonan Tunggal (CG3S/T): S = Spring return, T = Spring extend; tetapan semula automatik selepas kegagalan kuasa untuk senario interlock keselamatan dan tetapan semula kecemasan.

     • Rod Berganda (CG3W): Pergerakan segerak rod dwi hujung, strok berkesan berganda dan rintangan kilasan yang sangat baik untuk mekanisme penghubung dan kedudukan khas.

     • Rod Tidak Berputar (CG3K): Rod omboh anti-kilasan heksagon, putaran sifar semasa operasi untuk menjamin kedudukan berulang berketepatan tinggi.

  1.5 Penampan & Sistem Pengedap Teroptimum

     Penampan getah keanjalan tinggi standard (N) untuk penyerapan kejutan asas dan pengurangan hingar; penimbal udara jenis A pilihan untuk operasi kerap berkelajuan tinggi untuk menghapuskan kesan akhir dan memanjangkan hayat perkhidmatan. Dilengkapi dengan gelang pengedap komposit geseran rendah dan alur penyimpanan minyak terbina dalam, silinder ini menampilkan tekanan permulaan ultra-rendah, operasi yang stabil dan prestasi penyelenggaraan bebas minyak, dengan hayat perkhidmatan lebih 8 juta kitaran.

  1.6 Tatarajah Aruhan Pintar

     Model CDG3 didatangkan dengan cincin magnet terbina dalam, serasi dengan suis magnet siri M9B/A93/Z73 untuk pengesanan kedudukan omboh masa nyata dan kawalan pautan isyarat automatik PLC; Versi bukan magnet CG3 boleh digunakan untuk gerakan kitaran mudah tanpa keperluan pengesanan kedudukan.

2. Peraturan Penamaan Model Lengkap & Contoh Pesanan

 1. Struktur Model Biasa: CDG3BN25-100Z

  2. Contoh Pesanan Standard

     • Model Benang Perempuan Bertindak Berganda Magnet: CDG3BN32-200Z (φ32 lubang, lejang 200mm, dilengkapi magnet, benang hujung rod wanita)

     • Model Pulangan Spring Bertindak Tunggal Magnet: CDG3S40-100Z (φ40 lubang, lejang 100mm, set semula spring lakonan tunggal, dilengkapi magnet)

     • Model Ketepatan Tidak Berputar Magnet: CDG3K50-150Z (φ50 lubang, lejang 150mm, rod anti-kilasan heksagon)

3. Parameter Teknikal Teras (Jenis Standard)

4. 0.5MPa Data Teras & Ketegangan Teori

  4.1 Lakonan Berganda (CG3B) Jadual Teras & Ketegangan

  4.2 Jadual Prestasi Lakonan Tunggal (CG3S Spring Return).

5. Jenis Pemasangan & Model Derivatif

 5.1 Kaedah Pemasangan Universal Terpelbagai

     • B Jenis Asas: Pemasangan terus melalui benang penutup hujung, kaedah pemasangan paling universal dan kos efektif untuk pemanduan linear standard.

     • L Lekapan Kaki: Dibetulkan oleh pendakap kaki paksi, direka khas untuk pemasangan sisi dan senario penetapan mendatar.

     • F/G Flange Mount: Bebibir sisi batang / tanpa batang pemasangan rata untuk kedudukan tetap menegak dan penstabilan beban berat.

     • C/D Clevis Mount: Sambungan clevis tunggal / double clevis, sesuai untuk struktur mekanikal ayunan dan pautan.

     • E Gunung Trunnion: Pemasangan trunnion sisi tanpa batang, sesuai untuk keadaan kerja membalik dan mengayun.

  5.2 Siri Terbitan Teras

     • CDG3B: Jenis lakonan berganda magnetik (model arus perdana standard)

     • CDG3S/T: Jenis lakonan tunggal magnetik (pulangan spring / lanjutan spring)

     • CDG3W: Rod berkembar magnetik jenis bertindak ganda

     • CDG3K: Jenis rod heksagon tidak berputar magnetik

     • CDG3R: Jenis pelekap langsung ultra nipis untuk stesen peralatan terhad ruang yang melampau

6. Perbandingan Pemilihan CG3 vs CG1

7. Panduan Pemilihan Pantas 3 Langkah

     1. Pemilihan Gergaji: Pilih saiz gerudi yang sesuai mengikut berat beban sebenar, simpan tidak kurang daripada 50% margin keselamatan. Utamakan siri CG3 untuk keadaan kerja ringan dan terhad ruang.

     2. Pemilihan Strok: Tetapkan lejang kerja sebenar ditambah margin keselamatan 10~20mm. Ikut peraturan strok standard: lakonan berganda ≤300mm, lakonan tunggal ≤100mm.

     3. Konfigurasi Fungsian: Pilih B untuk gerakan salingan dua lakonan konvensional; S untuk senario keselamatan set semula spring lakonan tunggal; K untuk penentududukan anti-kilasan berketepatan tinggi. Pilih penimbal udara jenis A untuk operasi berkelajuan tinggi (>500mm/s) untuk mengurangkan kesan dan bunyi. Pilih model magnet CDG3 dipadankan dengan suis M9B/A93 untuk pengesanan kedudukan masa nyata dan kawalan automatik.

Ringkasan Satu Ayat

     Silinder ringan ultra pendek generasi baharu SOLH CG3 menampilkan badan ringan ultra padat, operasi hingar rendah berkelajuan tinggi, prestasi bebas penyelenggaraan tanpa minyak dan kaedah pelekap yang pelbagai, menyediakan penyelesaian gerakan linear berprestasi tinggi dan menjimatkan ruang untuk peralatan automatik frekuensi tinggi sederhana & ringan.
