Silinder Pneumatik Nipis Padat Siri CQ2

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

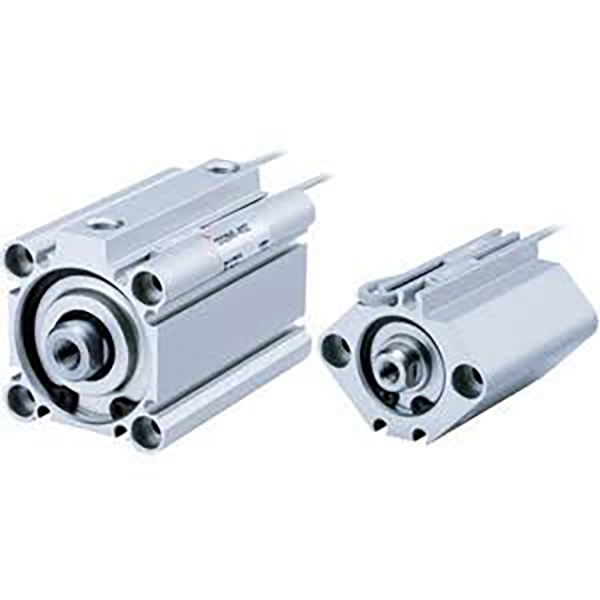

     SOLH CQ2 siri silinder nipis padat segi empat sama, boleh ditukar ganti sepenuhnya dengan standard CQ2 asal. Badan ultra pendek, panjang dikurangkan sebanyak 50% berbanding silinder batang pengikat standard. Julat gerek lengkap φ4~200mm, digunakan secara meluas untuk mengapit, menolak dan meletakkan kedudukan dalam pembungkusan, automotif, elektronik dan automasi am.

Struktur & Ciri Utama

     -- Badan aluminium ultra-nipis persegi, permukaan beranod keras, ketegaran tinggi;

     -- Rod omboh bersalut krom, ringan dan tahan lama;

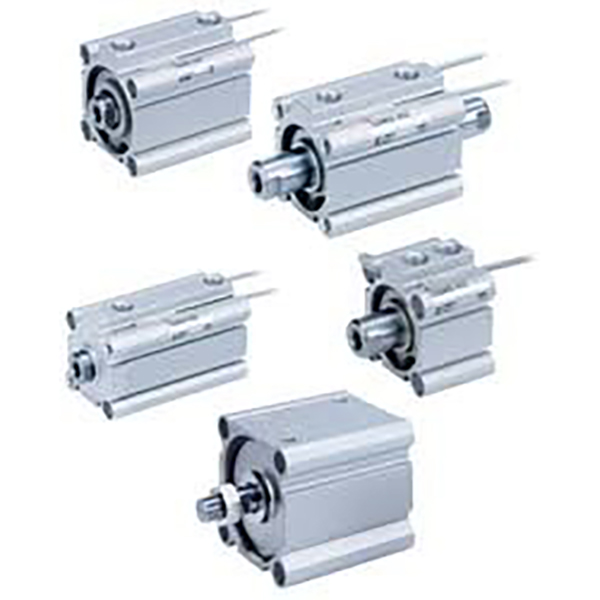

     -- Pelbagai varian: rod tunggal, rod berkembar, rod tidak berputar, kusyen udara, versi lejang ultra-pendek;

     -- Magnet terbina dalam CDQ2 untuk pengesanan kedudukan; alur sensor berbilang sisi, suis tidak menonjol;

     -- Bampar getah standard, kusyen udara pilihan untuk operasi berkelajuan tinggi;

     -- Pengedap geseran rendah dengan takungan minyak, operasi bebas minyak, hayat perkhidmatan ≥5 juta kitaran.

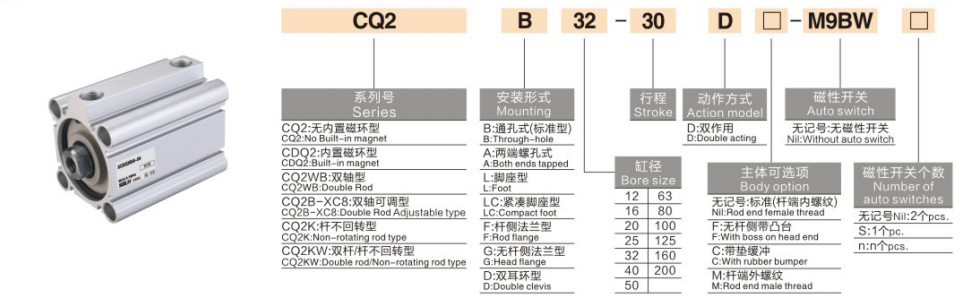

Peraturan Pengekodan Model

   1. Contoh: CDQ2B25-50Z-M9B

     -- C: Magnet terbina dalam (CDQ2); tiada C = CQ2 bukan magnet

     -- DQ2: Nama siri

     -- B=batang tunggal; W=batang berkembar; K=batang tidak berputar; KW=rod anti-putaran berkembar

     -- 25: Saiz gerudi 4~200 mm

     -- 50: Panjang lejang

     -- Z: Struktur standard ringan baharu

     -- -C: Pilihan kusyen udara

     -- M9B: Suis magnetik

Spesifikasi Teknikal

Daya Tujah & Tarik Teori @0.5MPa (Rod Tunggal)

Ringkasan Satu Ayat

     Silinder pneumatik nipis kompak universal SOLH CQ2 meliputi gerek penuh φ4~200mm, varian struktur yang kaya dengan kusyen udara pilihan dan rod anti putaran, penggerak lejang pendek yang paling banyak digunakan untuk peralatan automasi menjimatkan ruang.
