Jenama: SOLH oleh Richge Technology

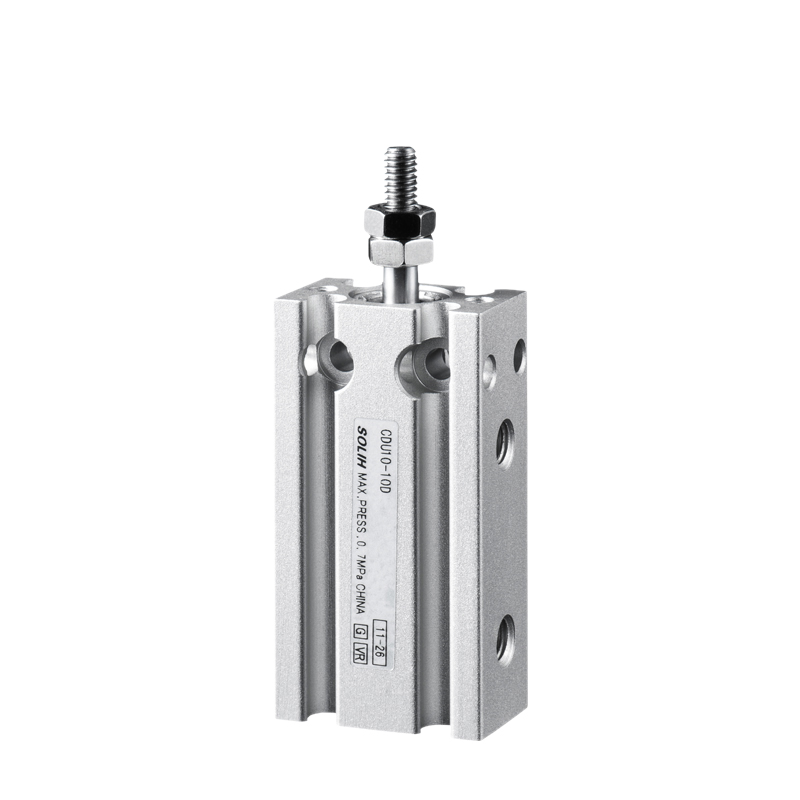

SOLH CU/CDU siri segi empat tepat blok silinder pelekap bebas. Lubang pelekap berbilang permukaan membolehkan pemasangan terus dalam sebarang orientasi tanpa kurungan. Reka bentuk padat ultra-nipis digunakan secara meluas untuk menolak beban ringan, mengapit dan meletakkan kedudukan dalam peralatan automasi dengan ruang pemasangan terhad.
|
Model |
Ciri |
Permohonan |
| CU |
Tanpa cincin magnet, tidak boleh muat suis magnet |
Projek sensitif kos tanpa maklum balas kedudukan |
| CDU |
Magnet terbina dalam, menyokong penderia magnet CMSH/DMSH |
Perlu lanjutkan/tarik balik pengesanan kedudukan |
| CUK/CDUK |
Rod omboh tidak berputar |
Sudut bahan kerja mesti ditetapkan, mengelakkan putaran aci |
| CUW/CDUW |
Rod omboh berkembar, panduan bersepadu, anti kilasan |
Aplikasi dengan beban sisi & daya mengimbangi |
-- Pelekap berbilang arah: Pasang dari muka bawah, tepi atau hujung, simpan pendakap pelekap;
-- Badan segi empat tepat langsing, 40% lebih nipis daripada silinder rod pengikat standard;
-- Struktur berbilang: rod tunggal standard, rod anti-putaran, rod berpandu dua;
-- Versi magnet terbina dalam (CDU) dengan slot sensor boleh laras;
-- Galas pelincir sendiri, operasi berterusan tanpa minyak;
-- Pad penimbal getah tetap untuk mengurangkan kesan dan bunyi.
1. Contoh：CDU16×30S
-- CDU: Nama siri, C=magnet terbina dalam; K=batang tidak berputar; W=rod berganda
-- 16: Saiz lubang (mm):6,10,16,20,25,32
-- 30: Panjang lejang (mm)
-- S: Spesifikasi standard
|
Parameter |
Spesifikasi |
| Saiz Gergaji |
6,10,16,20,25,32 mm |
| Strok Standard |
5~60mm |
| Jenis Lakonan |
Lakonan dua kali (lalai); pemulangan/keluar spring lakonan tunggal lanjutan |
| Tekanan Operasi |
Lakonan berganda: 0.05~0.7MPa; Lakonan tunggal: 0.15~0.7MPa |
| Tekanan Bukti |
1.05 MPa |
| Suhu |
-10~60 ℃ (tiada ais di udara) |
| Kelajuan Piston |
50~500 mm/s |
| Kusyen |
Penampan getah tetap pada kedua-dua hujungnya |
| Benang Pelabuhan |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| Pelinciran |
Operasi tanpa minyak |
|
Lubang (mm) |
Kawasan Tujahan/Tarik |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- jig mikro 3C & semikonduktor, penyumbat, pemasangan tekan;
-- Pengapitan automasi am, penentududukan dan penukaran bahan;
-- Pemasangan perkakas rumah & perkakasan; peralatan pengasingan beban ringan pembungkusan.
SOLH CU/CDU silinder pneumatik lekap bebas segi empat tepat menyokong pemasangan tanpa kurungan berbilang sudut, dengan varian rod tidak berputar dan berpandu dua, digunakan secara meluas untuk kedudukan automasi tugas ringan lejang pendek dan pengapit.
