Pengenalan terperinci kepada Teknologi Richge Teknologi Dalaman Voltan High Voltage Switch

    Berdasarkan Yayasan Perniagaan Richge Technology dalam bidang aksesori suis voltan tinggi (sebelum ini memberi tumpuan kepada bahagian penebat voltan tinggi, komponen suis asas, dll.), Produk suis asas voltan tertutupnya diposisikan sebagai peralatan keselamatan teras untuk sistem kuasa dengan tahap voltan 12kV ~ 40.5KV. Mereka terutamanya digunakan dalam pencawang dalaman, bilik pengedaran kuasa dan pemadanan suis voltan tinggi untuk memenuhi keperluan perlindungan asas semasa penyelenggaraan peralatan. Produk ini mematuhi piawaian industri seperti T/ZZB 2173-2021 "12kV ～ 40.5kV suis AC voltan tertinggi dalaman". Berikut adalah pengenalan terperinci dari dimensi teras produk:

I. Gambaran Keseluruhan Produk dan Posisi Teras

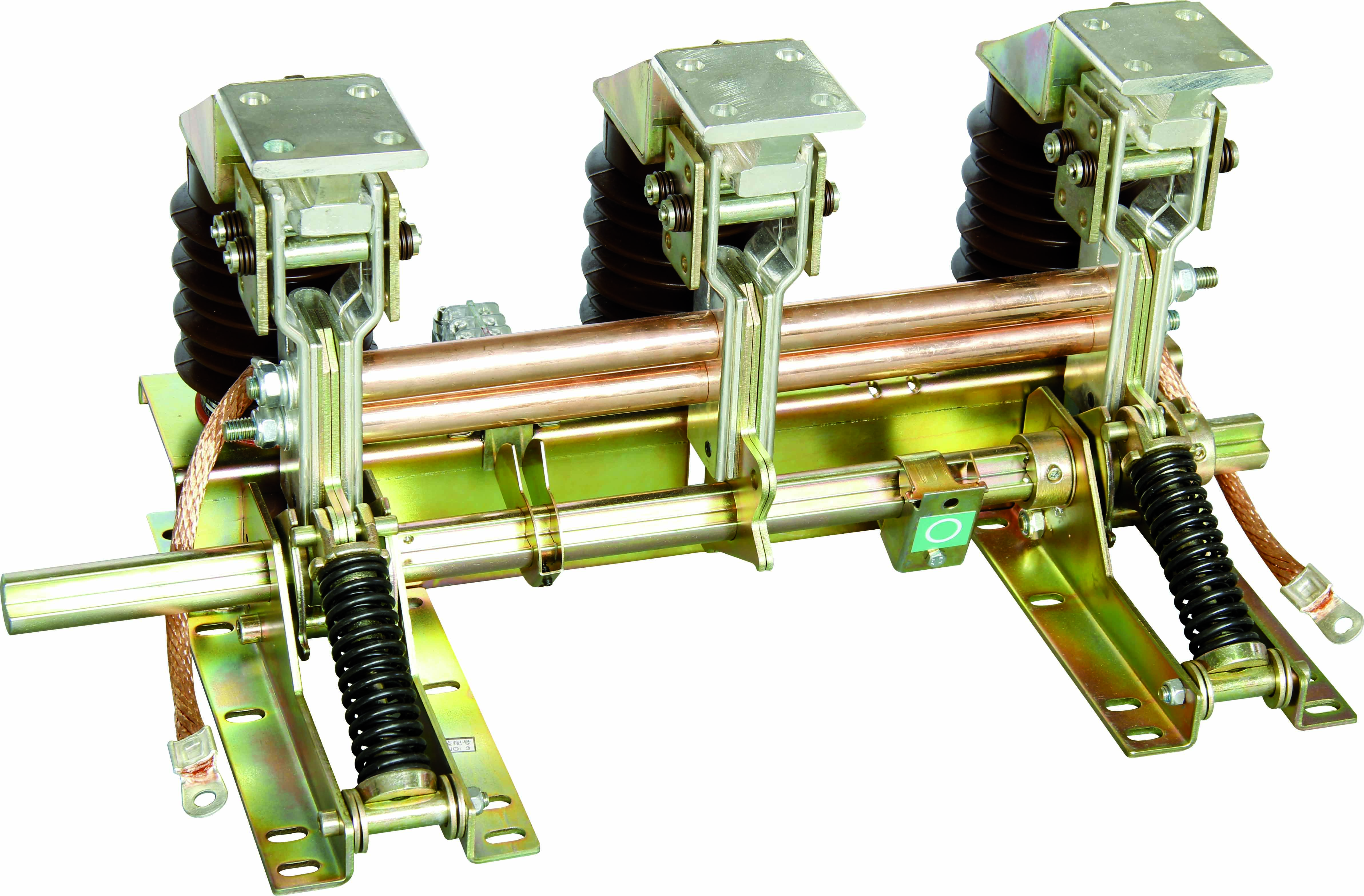

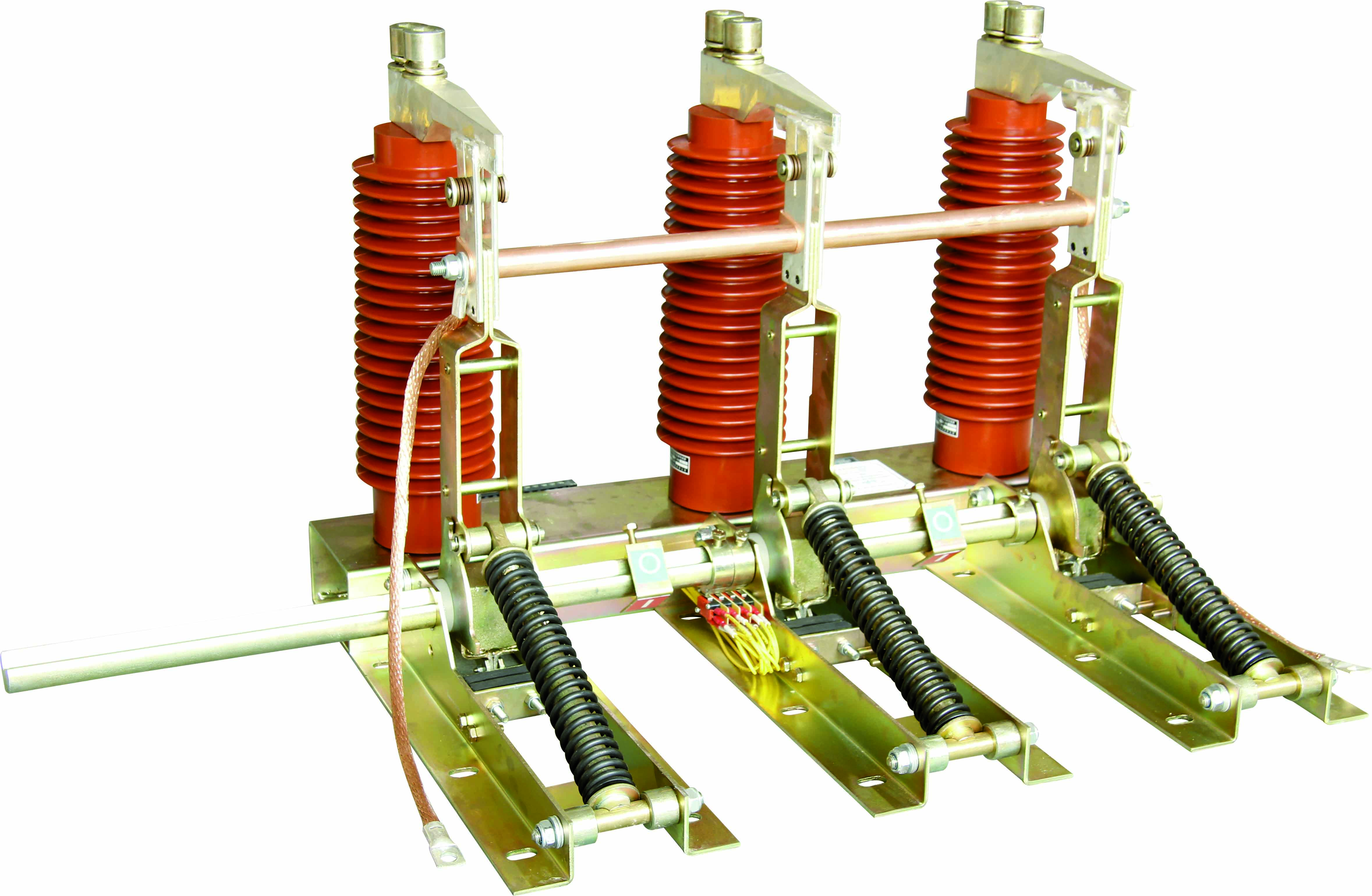

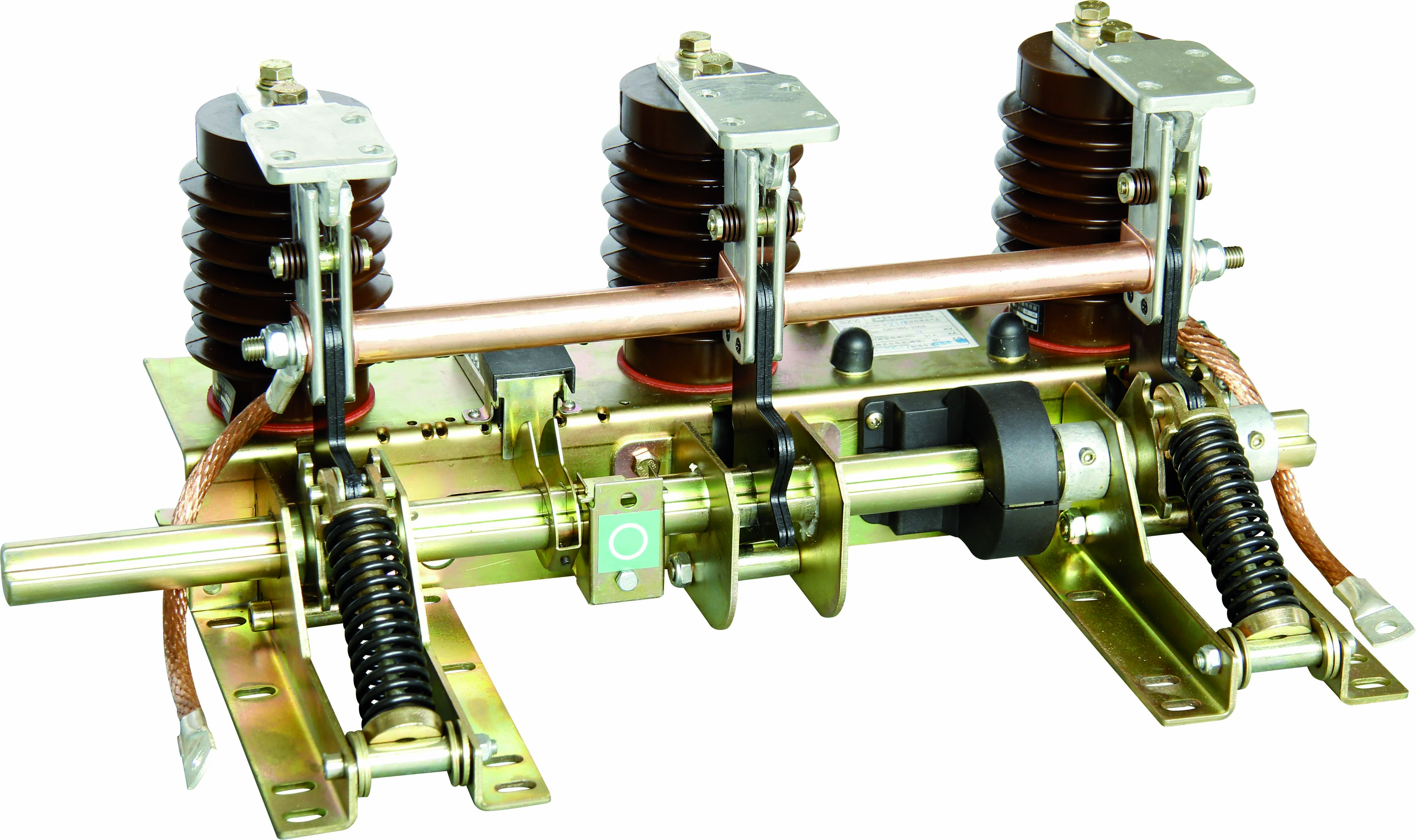

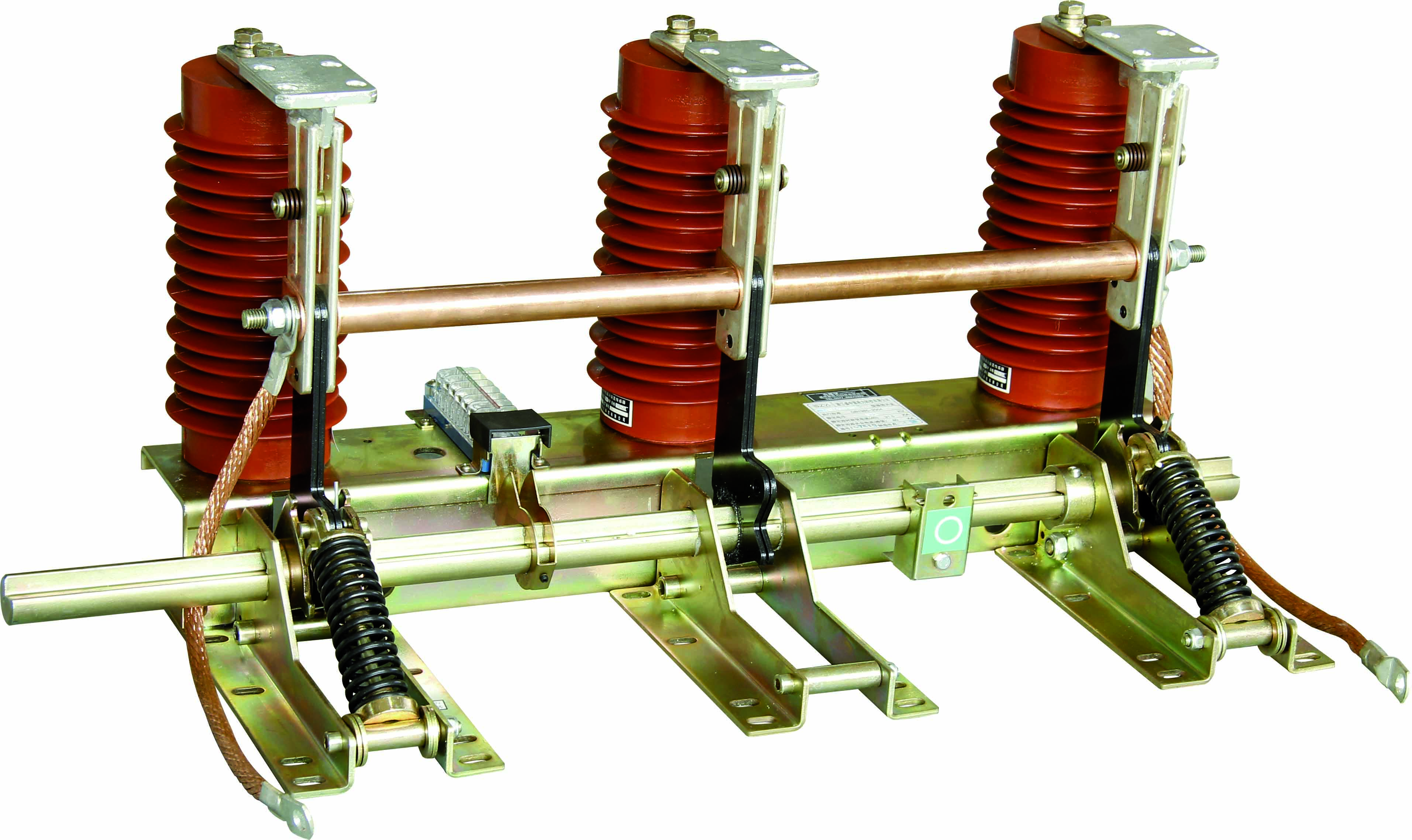

    Richge Indoor High-Voltage Grounding Switch adalah peranti asas keselamatan mekanikal, diklasifikasikan sebagai suis mengasingkan. Fungsi terasnya adalah untuk membentuk litar asas yang boleh dipercayai antara peralatan yang akan dikekalkan dan grid kuasa semasa penyelenggaraan peralatan voltan tinggi (seperti pemutus litar, transformer, switchgear), melepaskan caj sisa dan menyediakan "titik pemecatan yang jelas" untuk mencegah kejutan elektrik atau kerosakan peralatan peribadi yang disebabkan oleh bekalan kuasa yang tidak dijangka.

• Perlindungan voltan: 12kV, 24kV, 40.5kV (menyesuaikan diri dengan arus perdana sistem kuasa dalaman voltan sederhana);

• Penyesuaian kekerapan: 50Hz (serasi dengan piawaian sistem kuasa domestik);

• Kelebihan teras: Bentuk sinergi teknikal dengan aksesori suis voltan tinggi Richge (seperti tiang penebat, mekanisme operasi), dengan struktur padat, operasi fleksibel, dan ketahanan terhadap persekitaran yang keras (menyesuaikan diri dengan senario kompleks dalaman seperti debu, suhu dan turun naik kelembapan).

Ii.Parameter Teknikal Utama (mematuhi standard T/ZZB 2173-2021)

    Menurut klasifikasi tahap voltan, parameter teknikal teras ditunjukkan dalam jadual berikut, yang juga memenuhi keperluan asas GB/T 1985-2014 "suis mengasingkan AC voltan tinggi dan suis asas":

Iii. Reka bentuk struktur dan prinsip kerja

3.1 Struktur Teras (Reka Bentuk Modular untuk Pemasangan dan Penyelenggaraan Mudah)

    Merujuk kepada seni bina industri matang dan menggabungkan dengan kelebihan proses aksesori Richge, produk ini terdiri daripada komponen berikut:

• Kurungan: Dibentuk oleh lenturan sejuk dan kimpalan plat keluli nipis, dengan rawatan anti karat permukaan (galvanizing/penyemburan) untuk memastikan kekuatan struktur;

• Perhimpunan pisau asas: T2 Tembaga merah yang dibentuk sejuk, hubungi kekerasan lapisan penyaduran perak ≥Hv120 (mengurangkan rintangan hubungan dan meningkatkan rintangan kakisan);

Periksa tekanan musim bunga (tiada pelemahan), ganti sambungan fleksibel penuaan, menentukur fungsi perlindungan pengawal pintar

• Mekanisme Operasi: Menyokong mod manual/elektrik (model elektrik termasuk unit pemacu motor), disepadukan dengan struktur penyimpanan tenaga musim bunga tekanan;

• Komponen penebat: Penebat resin epoksi mengamalkan proses pengacuan mampatan automatik APG (kekuatan penebat yang tinggi, pelepasan separa rendah);

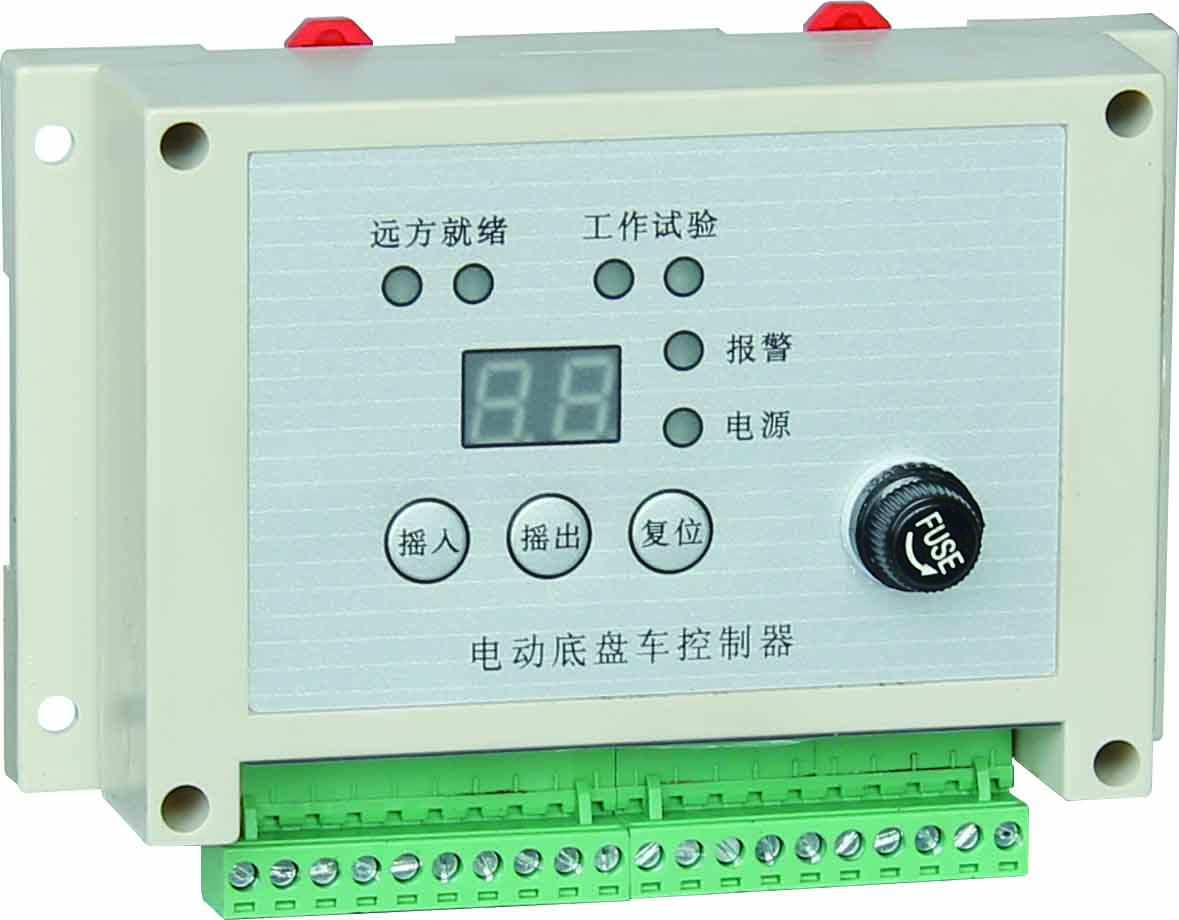

• Modul Kawalan Pintar (Pilihan): Termasuk perlindungan gerai motor (≥5 kali dinilai arus), perlindungan had masa operasi, perlindungan turun naik voltan (nilai nilai 80% -120%), gred perlindungan IP3x;

• Komponen tambahan: lengan konduktif (pengasingan penebat), sambungan fleksibel (ralat pemasangan pampasan), sensor kedudukan (pembukaan maklum balas dan status penutupan).

3.2 Prinsip Kerja (didorong oleh tekanan penyimpanan tenaga musim bunga, bebas daripada kelajuan operasi manual)

(1) Operasi penutupan

1.

2. Rod operasi pisau tanah melepasi titik mata mati tekanan, dan tekanan spring melepaskan tenaga dengan serta -merta untuk menolak pisau asas untuk ditutup dengan cepat;

3. Selepas ditutup, pisau asas berada dalam hubungan rapat dengan bebibir sentuhan statik melalui spring cakera untuk membentuk litar asas yang boleh dipercayai.

(2) Operasi pembukaan

1. Mekanisme operasi menggunakan tork terbalik, dan aci utama mengatasi tork utama dan daya musim bunga untuk memacu lengan engkol untuk berputar secara terbalik;

2. Tekanan pisau asas tanah melewati titik mati sekali lagi untuk melengkapkan penyimpanan tenaga (bersiap untuk penutupan seterusnya);

3. Selepas dibuka di tempat, jarak pembukaan memecahkan keperluan standard, membentuk pengasingan elektrik yang jelas.

Iv. Fungsi teras dan senario aplikasi

4.1 Fungsi Keselamatan Teras

1. Perlindungan interlock yang dipaksa: merealisasikan interlock mekanikal/elektrik dengan suis utama suis voltan tinggi (apabila suis utama tidak dibuka, suis asas tidak boleh ditutup; apabila suis asas ditutup, suis utama tidak boleh ditutup) untuk mencegah salah operasi;

2. Pelepasan caj sisa: Cepat melepaskan caj sisa dalam peralatan selepas mendirikan untuk mengelakkan kejutan elektrostatik semasa penyelenggaraan;

3.

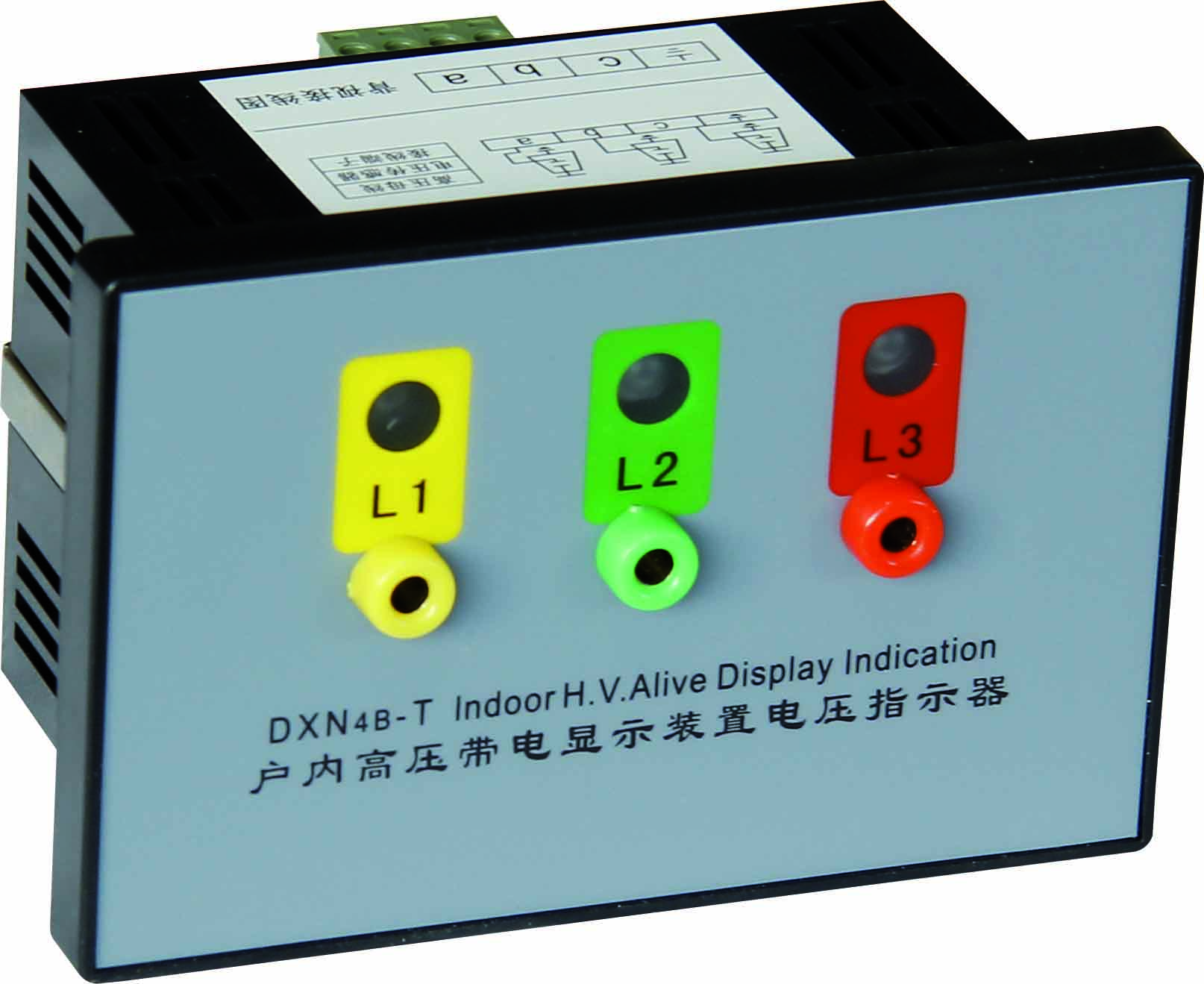

4. Visualisasi Negeri: Dilengkapi dengan petunjuk kedudukan mekanikal (jelas pembukaan/penutup penutup), peranti paparan langsung pilihan (mematuhi peraturan DL408-91).

4.2 Senario aplikasi biasa

2. Tekanan pisau asas tanah melewati titik mati sekali lagi untuk melengkapkan penyimpanan tenaga (bersiap untuk penutupan seterusnya);

• Pencocokan suis voltan tinggi: Bentuk "sinergi voltan rendah" dengan aksesori suis voltan rendah Richge, menyesuaikan diri dengan MNS, GC dan kabinet lain, sebagai komponen asas penyelenggaraan untuk kabinet keluar dan kabinet pemeteran;

• Sistem Pengagihan Kuasa Perindustrian: Perlindungan penyelenggaraan untuk peralatan voltan tinggi (seperti motor voltan tinggi, kabinet penerus) di kilang-kilang besar dan stesen kuasa milik lombong;

• Skenario tenaga baru: asas keselamatan peranti pengedaran kuasa dalaman (seperti suis 35kV) di stesen penggalak kuasa fotovoltaik/angin.

V. Mata pemasangan dan penyelenggaraan

5.1 Keperluan Pemasangan Utama

1. Adaptasi Yayasan: Kesalahan Tahap Permukaan Pemasangan ≤1mm/m, dan rintangan gelung asas ≤0.5Ω (mesti disambungkan ke grid asas stesen);

2. Kerjasama interlock: Pastikan mekanisme interlock dengan suis utama suis beroperasi dengan lancar tanpa jamming (disyorkan untuk menggunakan aksesori interlock asal Richge untuk keserasian yang lebih baik);

3. Pendawaian Elektrik: Sambungan garis kawalan model elektrik mesti mematuhi tahap voltan (seperti AC220V/DC220V), dan tork pengetatan terminal pendawaian memenuhi keperluan manual;

4. Ujian Penerimaan: Selepas pemasangan, perlu menguji pembukaan dan penutupan asynchronisme, rintangan gelung dan prestasi penebat (kekerapan kuasa menahan voltan, ujian pelepasan separa).

5.2 Penyelenggaraan dan penyelesaian masalah secara tetap

(1) kitaran penyelenggaraan dan kandungan

(2) Penyelesaian Masalah Biasa

• Menutup jamming: Periksa sama ada sambungan antara lengan engkol dan aci utama longgar, atau sama ada hubungannya cacat (bahagian cacat perlu diganti);

• Rintangan hubungan yang berlebihan: Menggilap lapisan oksida hubungan, suplemen perak penyaduran (atau menggantikan pemasangan kenalan);

• Kegagalan operasi elektrik: Periksa sama ada perlindungan gerai motor dicetuskan (pengawal perlu ditetapkan semula), atau sama ada gear pemacu dipakai;

• Pelepasan separa yang berlebihan: Bersihkan noda minyak pada permukaan bahagian penebat, periksa sama ada penebat mempunyai retak (menggantikan penebat jika perlu).

Vi. Pematuhan standard dan komitmen berkualiti

6.1 Piawaian yang mematuhi

• Standard Kumpulan: T/ZZB 2173-2021 "12kV ～ 40.5kV Suis Grounding AC Voltan Tinggi";

• Standard Kebangsaan: GB/T 1985-2014 "Suis Pengasingan AC Voltan Tinggi dan Suis Grounding", GB/T 11022-2020 "Keperluan Teknikal Biasa untuk Standard Peralatan Switchgear dan Kawalan Voltan Tinggi";

• Standard Ujian: GB/T 14598.26-2015 "Keserasian Elektromagnet - Teknik Ujian dan Pengukuran - Ujian Imuniti Pelepasan Elektrostatik" (Ujian EMC), ujian semburan garam (pengesahan tiga bukti).

6.2 Komitmen Kualiti

• Tempoh Waranti Produk: 1 tahun (tidak termasuk kerosakan manusia atau majeure force);

• Jaminan Kehidupan: Apabila kehidupan mekanikal mencapai kelas M2 (10,000 kali), prestasi utama masih memenuhi keperluan standard;

• Sokongan Perkhidmatan: Menyediakan panduan pemasangan, latihan penyelenggaraan dan bekalan alat ganti (sokongan boleh diperolehi melalui laman web rasmi Richge atau perkhidmatan pelanggan).

VII. Cara mendapatkan maklumat terperinci

    Untuk mendapatkan Manual Produk Lengkap Teknologi Richge Teknologi Dalaman Voltan Tinggi Voltan (termasuk parameter model tertentu, lukisan pemasangan, laporan ujian), anda boleh menggunakan kaedah berikut:

1. Lawati laman web rasmi Richge (www.richgeswitchgear.com) dan pertanyaan dalam bahagian "produk voltan tinggi" atau "muat turun teknikal";

2. Hubungi Jabatan Jualan Richge (WhatsApp: +86 189 5893 8078) dan terangkan keperluan (seperti tahap voltan, sama ada kawalan elektrik diperlukan);

3. Hantar e -mel kepada E -mel Perkhidmatan Pelanggan Richge untuk memohon penyelesaian teknikal yang disesuaikan.
