Penggenggam pneumatik ayunan lebar 180° dipacu cam SOLH MHY2 boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Ia menggunakan transmisi cam dan bukannya mekanisme gear, mencapai sudut bukaan maksimum 180° dengan kedudukan terlalu dekat -3° untuk mengelakkan bahan kerja longgar. Saiz gerek meliputi 10/16/20/25 mm, lakonan berganda semata-mata tanpa variasi NO/NC lakonan tunggal, dan ketepatan kedudukan ulangan mencapai ±0.02 mm. Pembinaan kelegaan sempit yang dioptimumkan meningkatkan rintangan habuk. Alur sensor empat sisi tersedia, dan pelekap melalui lubang adalah pilihan. Cincin magnet terbina dalam berfungsi dengan suis buluh siri M9 untuk menghantar isyarat maklum balas terbuka/tertutup kepada PLC. Disebabkan oleh penghantaran tuil, daya pengapit yang berkesan berkurangan dengan mendadak dengan jaw yang dipanjangkan; pengesahan tork diperlukan semasa pemilihan, dan panjang lengan pengapit disyorkan dalam 35 mm. Ideal untuk memilih dan membalikkan bahan kerja tiub dan tidak teratur berdiameter besar pada pengesan hujung robot kecil. Penggenggam ayunan gear MHW2 disyorkan jika pegangan mati kuasa atau lubang tugas berat yang lebih besar diperlukan; Penggenggam selari MHZ2 lebih disukai untuk pengapit linear berpusat.

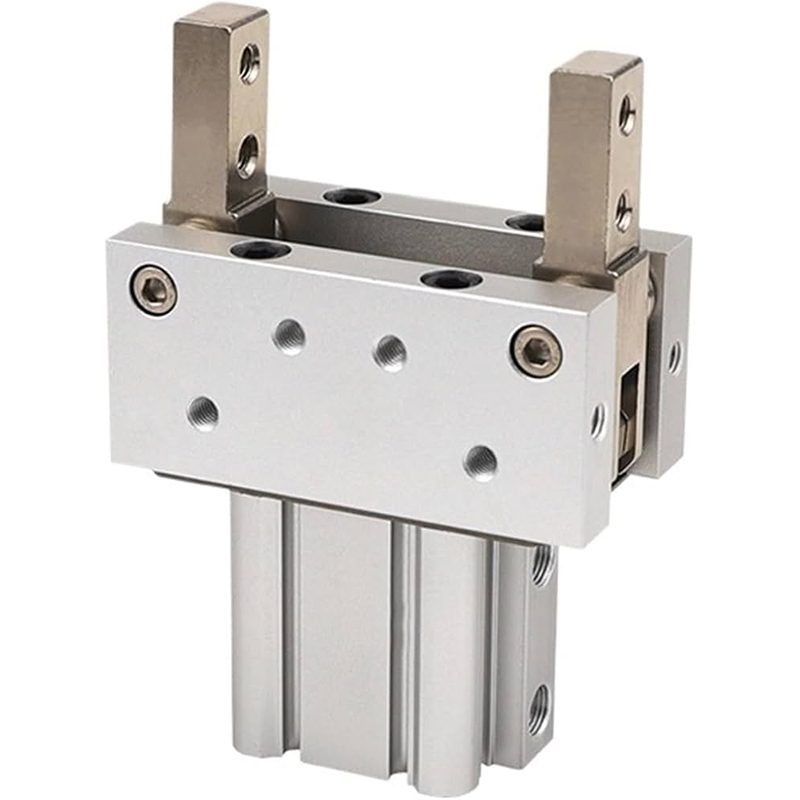

SOLH MHT2 pencengkam pneumatik pengunci diri tugas berat togol bersama tugas berat boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Struktur titik mati pautan togol menguatkan daya pengapit sebanyak 3~5 kali ganda. Pengunci kendiri mekanikal terlibat sebaik sahaja ditutup sepenuhnya, mengekalkan lebih 80% daya pengapit selepas kehilangan udara untuk mengelakkan bahan kerja terjatuh, sesuai untuk pengendalian robot atas dan stesen keselamatan tinggi. Saiz gerek meliputi 32/40/50/63 mm, ditawarkan dalam jenis D standard dan varian DZ ringan yang dikemas kini. Suis magnetik (M9BW) boleh dipasang pada empat sisi untuk susunan penderia yang fleksibel. Dilengkapi dengan rahang keluli aloi berkekuatan tinggi dan pautan tahan haus, ia menyokong operasi berterusan tanpa minyak jangka panjang. Sudut ayunan adalah terhad dalam 23°~28°, jadi kelegaan bahan kerja mesti disahkan semasa pemilihan. Digunakan secara meluas untuk komponen automotif, bahagian tuang & palsu, pemuatan alat mesin tugas berat dan lekapan keselamatan untuk peralatan menekan. Tidak seperti penggenggam selari biasa tanpa fungsi mengunci, MHT2 ialah penyelesaian pilihan untuk beban berat yang memerlukan perlindungan anti-jatuh.

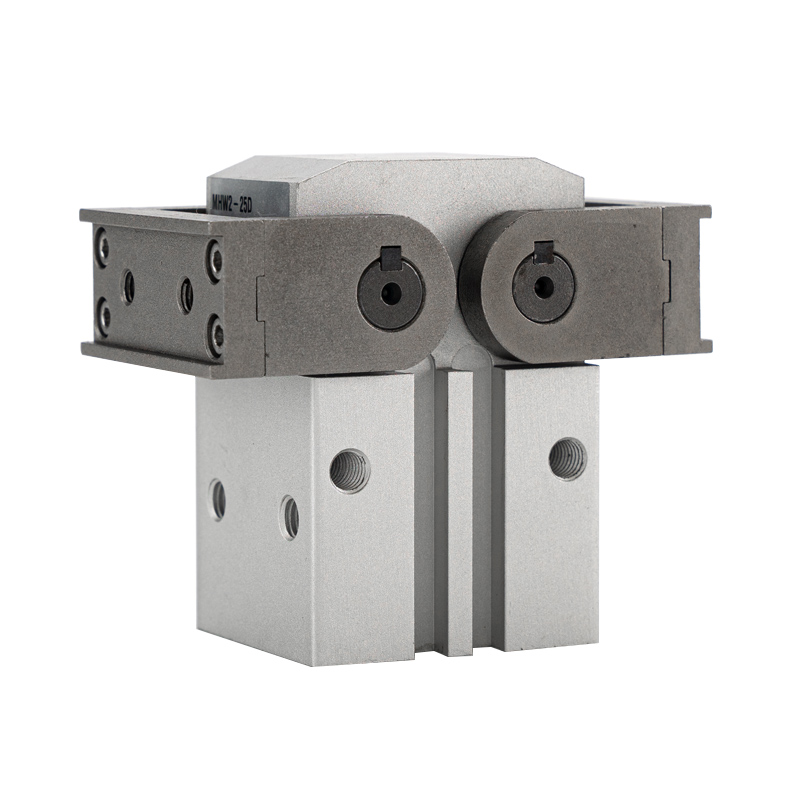

SOLH MHW2 rack-and-pinion 180° swing pneumatic gripper boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Pemacu gear rak & pinion membolehkan ayunan rahang segerak simetri, setiap rahang berputar sehingga 90° untuk jumlah pembukaan 180°, dengan ralat penyegerakan ≤0.1° untuk menjamin pengapitan seimbang dan mengelakkan bahan kerja tergelincir. Saiz gerek berkisar antara 20 hingga 50 mm dalam konfigurasi lakonan berganda semata-mata. Rahang berdiri berserenjang dengan badan pada pembukaan penuh, meminimumkan ruang yang diduduki dan memudahkan pengelakan mekanikal dan terbalikkan bahan kerja. Badan aluminium segi empat sama beranod keras mempunyai alur sensor empat sisi untuk pemasangan suis magnet tanpa had. Pengedap kalis habuk yang dioptimumkan menyokong operasi kitaran panjang di bengkel berdebu. Berbanding dengan MHY2 dipacu cam, MHW2 memberikan kapasiti beban yang lebih tinggi dan penyegerakan yang lebih baik; tidak seperti togol MHT2, ia tidak mempunyai pengunci kendiri kuasa mati tetapi memberikan sudut hayunan yang jauh lebih besar. Digunakan secara meluas untuk membalik dan mengendalikan bahan kerja beban sederhana (1~20kg), karton, bahagian plastik besar dan memuat/memunggah di stesen automasi terkurung.

Penggenggam putar bersepadu SOLH MRHQ jenis ram boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Ia menyepadukan modul putar ram dan pencengkam udara selari ke dalam satu penggerak, menggantikan gabungan pecahan meja putar serta silinder jari yang berasingan. Panjang keseluruhan dipendekkan kira-kira 20% dan gangguan seretan tiub semasa putaran dihapuskan. Saiz gerek meliputi 10/16/20/25 mm dengan versi putaran standard 90° dan 180°. Skru henti hujung membolehkan ±10° jumlah pelarasan halus sudut. Rahang selari bertindak dua mencapai ketepatan kedudukan ulangan ±0.01 mm. Lima permukaan pelekap bersama dengan pengesan lokasi dan lubang pin membolehkan pemasangan berpusat dan berbilang orientasi pantas. Cincin magnet terbina dalam menyokong sehingga empat suis buluh siri M9 untuk mengesan kedua-dua had putaran dan status buka/tutup rahang untuk kawalan interlock PLC penuh. Mengguna pakai struktur pelincir kendiri bebas minyak, ia digunakan secara meluas untuk mencengkam, membalikkan dan penukaran arah bahan kerja dalam talian elektronik 3C dan pembungkusan ruang terkurung untuk beban ringan & sederhana dari 0.1 hingga 5 kg. Margin keselamatan minimum 30% diperlukan semasa pemilihan beban.

SOLH HFZ linear guide parallel pneumatic gripper boleh ditukar terus dengan siri SMC MHZ2. Ia menggunakan transmisi segerak dwi-omboh & pinion yang disepadukan dengan panduan linear bola untuk ketegaran tinggi dan rintangan beban mengimbangi yang sangat baik. Tiga varian penggerak tersedia: HFZ bertindak dua kali standard; bertindak tunggal biasanya ditutup HFSZ (spring memegang bahan kerja apabila udara terputus); bertindak tunggal HFTZ biasanya terbuka (spring melepaskan bahan kerja apabila kehilangan udara). Saiz gerek berjulat dari 6 hingga 40 mm dengan ketepatan kedudukan ulangan ±0.01~±0.02 mm. Pelbagai pilihan pelekap termasuk pengetuk bawah, pelekap sisi dan jenis N lubang telus. Alur penderia dua sisi dan gelang magnet terbina dalam menyokong suis magnet siri M9 untuk maklum balas terbuka/tertutup. Sesuai untuk pengapit luaran dan cengkaman mengembang dalaman. Aksesori pilihan termasuk penutup habuk, pengedap suhu tinggi dan gris gred makanan NSF-H1. Daya pengapit yang berkesan berkurangan dengan jaw yang dipanjangkan; faktor keselamatan ≥1.5 diperlukan semasa pengiraan beban. Digunakan secara meluas pada pengesan hujung robot, elektronik 3C, perkakasan ketepatan, pengacuan suntikan dan stesen cengkaman ketepatan automasi pembungkusan, terutamanya untuk aplikasi yang memerlukan pegangan atau pelepasan keselamatan mematikan kuasa dan keadaan kerja dengan beban mengimbangi sisi.

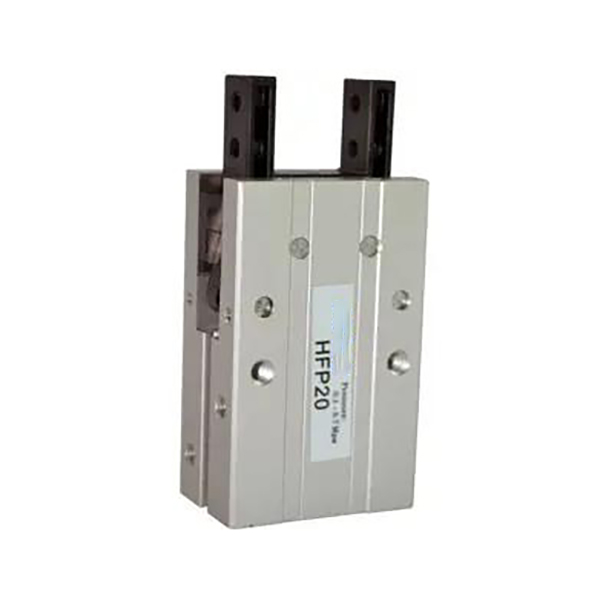

Penggenggam pneumatik selari jenis tuil ekonomik SOLH HFP mengguna pakai transmisi rangkaian tuas mekanikal sebagai penyelesaian cengkaman ringan yang menjimatkan kos. Saiz gerudi meliputi 10/16/20/25/32 mm. Rahang tertutup apabila omboh memanjang dan terbuka apabila ditarik balik; daya pengapit adalah 20%~30% lebih tinggi daripada daya buka untuk pegangan bahan kerja yang boleh dipercayai. Lubang pelekap tersedia pada tiga muka: sisi, bawah dan belakang. Magnet kekal terbina dalam berfungsi dengan suis magnet CS1-G untuk maklum balas status terbuka/tertutup. Plat pengasingan geseran logam mengurangkan lelasan untuk menyesuaikan diri dengan operasi berterusan kitaran tinggi. Diposisikan sebagai alternatif yang menjimatkan kepada penggenggam panduan linear seperti HFZ dan MHZ2, ia sesuai dengan aplikasi beban ringan & sederhana yang sensitif kos. Penyelenggaraan gris berkala pada sambungan tuil disyorkan. Digunakan secara meluas untuk pengendalian frekuensi tinggi bahagian plastik 3C, perkakasan bercop kecil dan komponen pembungkusan kecil. Tidak disyorkan untuk keadaan dengan beban offset berat yang berterusan atau keperluan pemasangan ketepatan ultra tinggi.

SOLH HFY Y-jenis pivot swing pneumatic gripper berfungsi sebagai alternatif boleh tukar yang menjimatkan kos kepada SMC MHC2. Didorong oleh pautan pivot omboh tunggal dengan penguatan tork tuil. Dua varian ditawarkan: HFY lakonan berganda dan lakonan tunggal biasanya terbuka HFTY. Julat ayunan mencapai +30°/-10° dengan jumlah sudut ayunan berkesan sekitar 40°. Injap pendikit boleh laras terbina dalam membolehkan peraturan kelajuan bebas untuk membuka dan menutup, dan ketepatan kedudukan ulangan mencapai ±0.02 mm. Saiz gerudi meliputi 6/10/16/20/25/32 mm. Tiga permukaan pelekap (bawah, sisi, belakang) tersedia. Cincin magnet terbina dalam serasi dengan suis magnet CMSH dan DS1-G untuk maklum balas isyarat had. Ia sesuai untuk pembungkusan luar bahagian kecil bulat, melengkung dan tidak teratur di bawah ruang pemasangan terkurung dan keadaan pengendalian beban ringan frekuensi tinggi. Semasa pemilihan, ambil perhatian bahawa tork pengapit berkurangan dengan jaw yang dipanjangkan; faktor keselamatan ≥1.5 diperlukan untuk pengesahan beban. Berbanding dengan MHC2 asal, HFY menampilkan sudut ayunan yang lebih sempit namun menyokong pelekap tiga sisi dengan prestasi kos yang unggul. MHC2 asal disyorkan jika julat ayunan yang lebih luas atau fungsi pegangan tertutup yang biasanya ditutup diperlukan.

Pencengkam pneumatik bukaan lebar SOLH HFR 180° digerakkan oleh pautan omboh untuk memutar rahang. Setiap rahang berayun sehingga 90°, membentuk garis lurus apabila dibuka sepenuhnya untuk memberikan kelegaan maksimum dan menghapuskan gangguan mekanikal semasa memilih-dan-tempat. Saiz gerek meliputi 10/16/20/25/32 mm dengan reka bentuk lakonan berganda semata-mata. Sudut overclose -2°~-5° memastikan pengapit yang stabil. Tiga permukaan pelekap (sisi, bawah, belakang) tersedia; mengesan lubang pin pada tapak meningkatkan ketepatan pemasangan, dan pemasangan akhiran-N melalui lubang adalah pilihan. Semua model didatangkan dengan magnet kekal terbina dalam dan alur penderia yang serasi dengan suis magnet CMSH. Struktur rahang kalis habuk yang dioptimumkan dan pemisah logam anti geseran memberikan hayat perkhidmatan lebih 5 juta kitaran untuk persekitaran bengkel yang berhabuk sederhana. Digunakan secara meluas untuk mencengkam dan menukar bahan kerja rongga dalam, perumah plastik besar dan bahan kotak. Penggenggam ayunan dipacu gear MHW2 boleh dipertimbangkan untuk aplikasi beban sederhana jika pelepasan pengelakan melampau tidak diperlukan. Margin keselamatan minimum 30% mesti ditempah semasa pengiraan tork; jaw yang dipanjangkan tidak terjual sangat mengurangkan daya kilas pengapit yang berkesan.

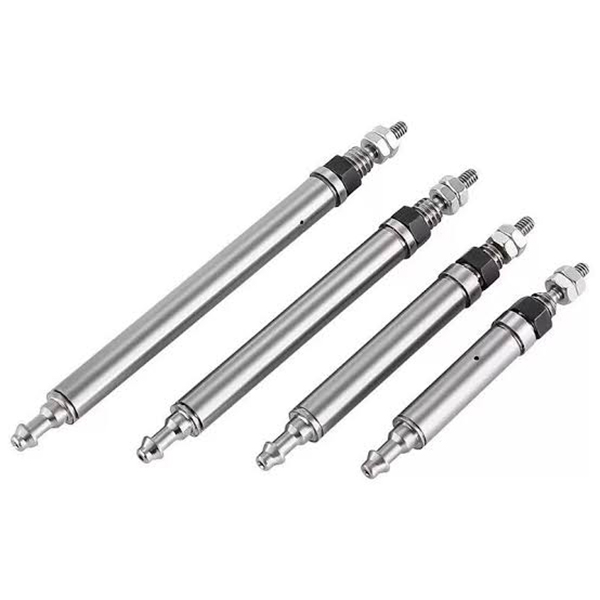

Silinder pneumatik pin ultra-miniatur SOLH CJ1 boleh ditukar ganti dengan model SMC yang setara, ditawarkan dalam saiz lubang φ2.5 dan φ4. φ2.5 ialah pemulangan spring lakonan tunggal sahaja, manakala φ4 menyokong kedua-dua versi lakonan tunggal dan dua lakonan. Ramping dan ultra ringan (2~3.5g), ia tidak mempunyai kusyen terbina dalam untuk tindak balas pantas. Port udara sisi rod boleh diputar ±90° untuk memudahkan susun atur tiub. Benang luaran pada kedua-dua hujung membolehkan penetapan paksi terus tanpa kurungan tambahan. Ia memberikan tujahan antara 0.64 hingga 6.3 N pada 0.5 MPa, sesuai untuk beban mikro di bawah 100 g untuk mengelakkan kerosakan hentaman pada bahan kerja kecil yang halus. Pengedap NBR menyokong operasi bebas minyak untuk persekitaran yang bersih. Digunakan secara meluas dalam tugas tolak tarik frekuensi tinggi lejang pendek termasuk ujian ketahanan butang 3C, lentingan cip, kedudukan komponen mikro, penalaan halus instrumen ketepatan dan penggerak kecil untuk peranti perubatan. Faktor keselamatan tujahan sekurang-kurangnya 50% disyorkan semasa pemilihan.
