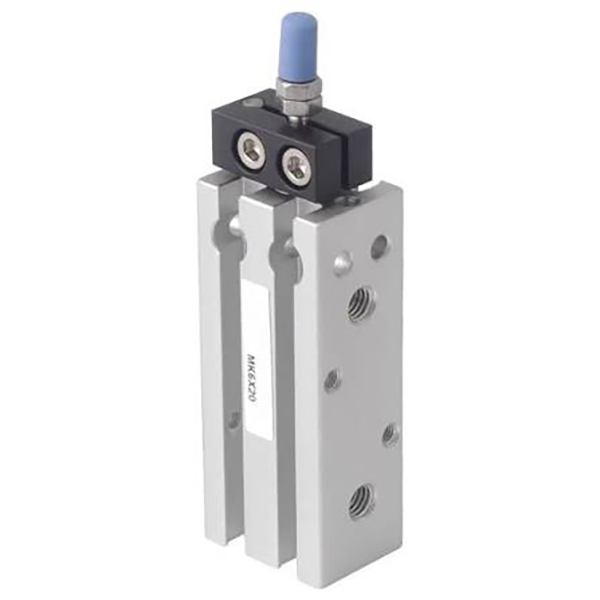

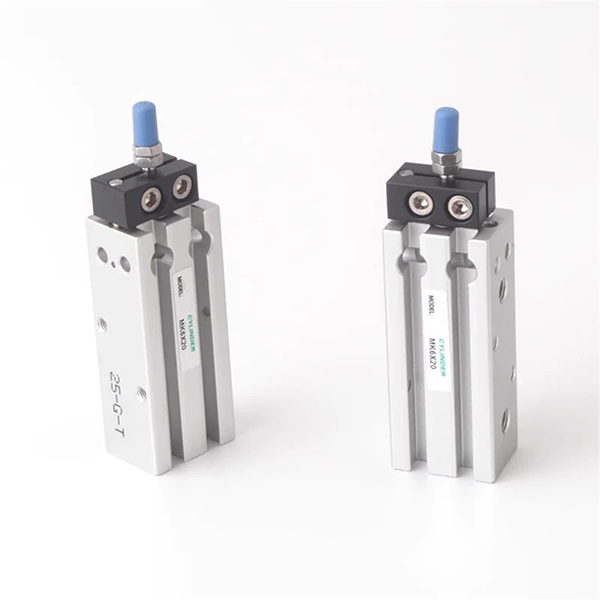

Silinder Berbilang Gunung Siri MK

Silinder Padat Anti-Putaran Berbilang Gunung Siri MK

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Silinder berbilang lekap nipis siri SOLH MK ialah versi silinder MD yang dinaik taraf dengan mekanisme anti-putaran terbina dalam. Badan persegi menyokong pemasangan enam permukaan tanpa kurungan tambahan. Struktur anti-putaran menyekat putaran rod omboh, membolehkan pemasangan selari berbilang silinder, sesuai untuk automasi ketepatan ruang terhad dengan keperluan kedudukan sudut. Boleh ditukar ganti terus dengan siri Airtac MD dan SMC CQS.

Struktur & Ciri

     -- Badan aluminium nipis persegi, slot panduan anti-putaran bersepadu;

     -- Tong anod keras, rod omboh bersalut krom, tahan lama & ringan;

     -- Varian penuh: MK(lakonan berganda), MSK(panjang musim bunga), MTK(retract spring), MKD(rod berganda), MKJ(strok boleh laras rod berganda); akhiran -S untuk magnet terbina dalam;

     -- Ketepatan anti-putaran ≤±0.5°, elakkan sisihan sudut bahan kerja;

     -- Boleh dipasang di bahagian hadapan, belakang, kiri, kanan, atas, bawah; menyokong perhimpunan selari sebelah-menyebelah;

     -- Alur sensor lilitan untuk pemasangan suis magnet yang fleksibel.

Peraturan Pengekodan Model

   1. Contoh: MK20-50-S

     -- MK: Kod siri; K=anti-putaran; D=rod berganda; J=strok boleh laras

     -- 20: Saiz gerudi:6/10/16/20/25/32 mm

     -- 50: Panjang lejang 5~100mm

     -- -S: Cincin magnet terbina dalam

Spesifikasi Teknikal

Teras & Tarik Teoritikal @0.5MPa (Batang Tunggal, N)

Panduan Pemilihan

     -- Pilih gerek dengan margin keselamatan minimum 50% untuk beban kerja;

     -- Tambah elaun 5~10mm kepada strok perjalanan praktikal; lejang standard maks: 100mm;

     -- Pilih model -S jika pengesanan kedudukan diperlukan; pilih MKD double rod untuk keadaan beban sisi.

Ringkasan Satu Ayat

     Silinder kompak pelekap enam permukaan SOLH MK dilengkapi dengan mekanisme anti-putaran terbina dalam, sesuai untuk kedudukan ketepatan dan susun atur berbilang silinder padat dalam peralatan automasi ruang terhad.
