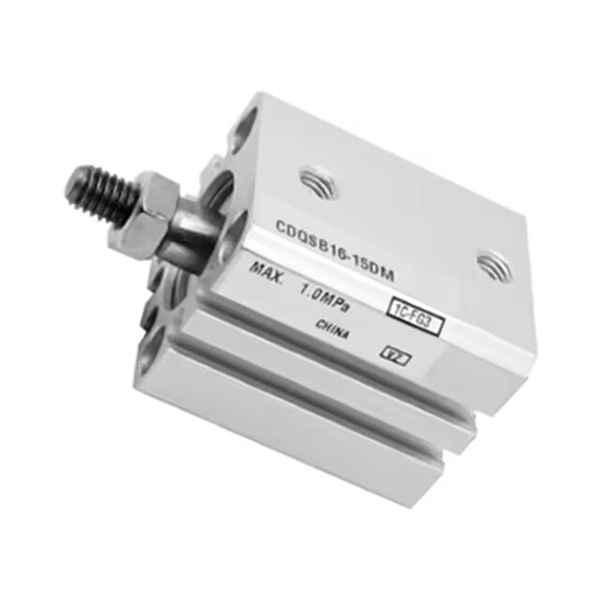

Silinder Nipis Padat Siri CQS

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Silinder kompak nipis siri SOLH CQS boleh ditukar ganti dengan siri SMC CQS. Direka untuk ruang pemasangan terhad dan aplikasi lejang pendek berketepatan tinggi. Badan ultra-langsing persegi, saiz lubang φ12~25mm, versi ketepatan tinggi dinaik taraf berdasarkan siri CQ2. Digunakan secara meluas dalam semikonduktor, elektronik 3C dan lekapan automasi ketepatan untuk mengapit, menolak dan meletakkan kedudukan.

Struktur & Ciri Utama

     -- Badan ultra-nipis persegi, panjang keseluruhan lebih pendek daripada model CQ2;

     -- Tong aluminium beranod keras, rod omboh bersalut krom, ketegaran tinggi;

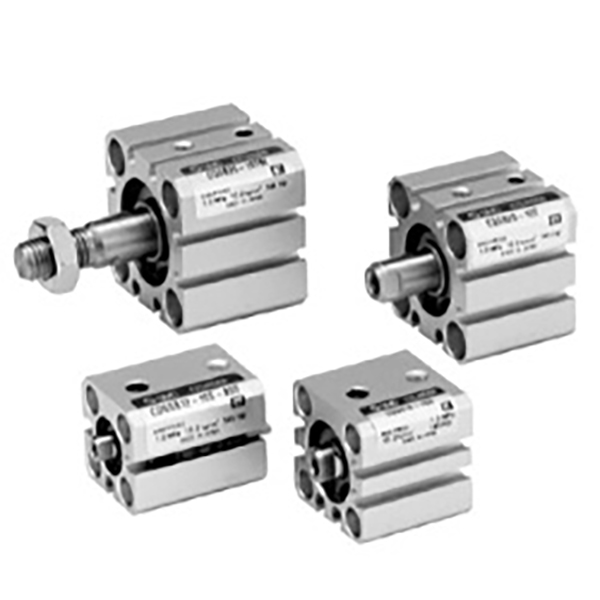

     -- Varian lengkap: rod tunggal standard, rod berkembar, rod tidak berputar, versi XB24 tahan lama;

     -- Magnet terbina dalam CDQS untuk pengesanan sensor kedudukan; slot sensor berbilang sisi, sensor tidak menonjol di luar silinder;

     -- Kusyen getah tetap pada kedua-dua hujungnya, tiada kusyen udara;

     -- Pengedap geseran rendah dengan takungan minyak, operasi bebas minyak, hayat perkhidmatan ≥5 juta kitaran.

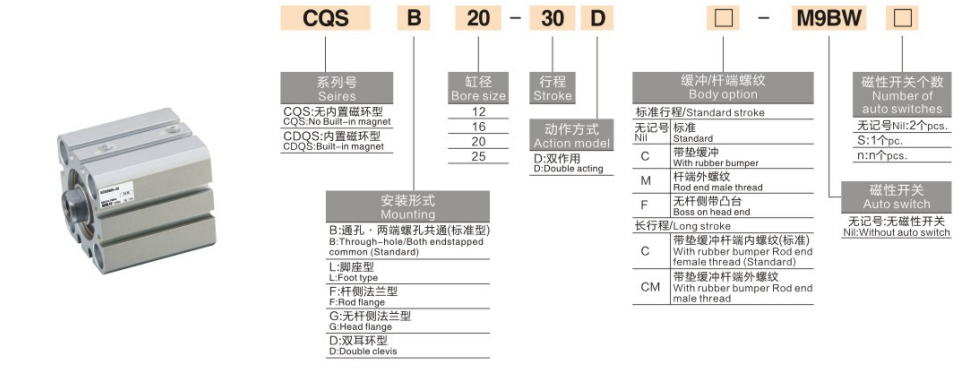

Peraturan Pengekodan Model

   1. Contoh: CDQSB20-50D-M9BW

     -- C: Magnet terbina dalam (CDQS); tiada C = CQS bukan magnetik

     -- DQS: Nama siri

     -- B=batang tunggal; W=batang berkembar; K=batang tidak berputar; KW=rod anti-putaran berkembar

     -- 20: Saiz gerudi 12/16/20/25 mm

     -- 50: Panjang lejang 5~300mm

     -- D: Struktur standard baharu

     -- M9BW: Pilihan suis magnetik

Spesifikasi Teknikal

Daya Tujah & Tarik Teori @0.5MPa

Ringkasan Satu Ayat

     Silinder pneumatik nipis ultra-kompak SOLH CQS dengan pelbagai varian struktur, ketegaran tinggi dan badan pendek, penggerak lejang pendek berketepatan tinggi yang ideal untuk peralatan automasi 3C dan semikonduktor ruang terhad.
