Silinder Slaid Rod Dua Siri CX2 | Silinder Pneumatik Tujah Tinggi Berprofil Rendah

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur Teras

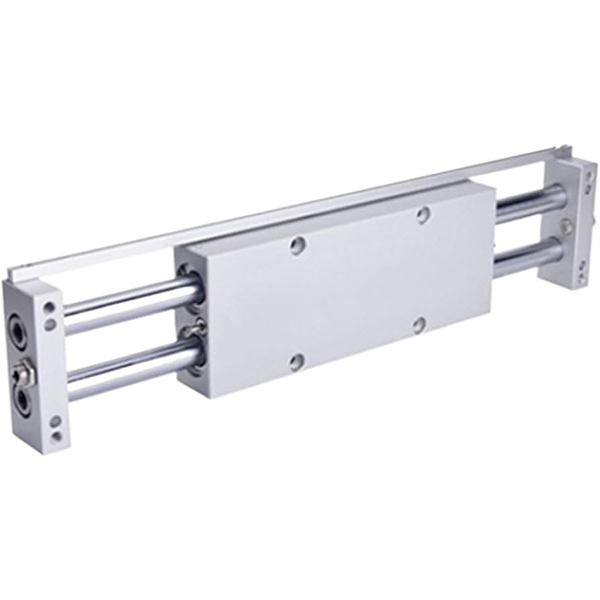

Siri SOLH CX2 ialah silinder galas slaid dwi-rod dwi-omboh profesional yang menampilkan profil ultra-rendah, keluaran tujahan berganda, ketepatan anti-putaran yang unggul dan rintangan beban sisi yang kuat. Ia meliputi saiz gerek φ10mm, φ15mm dan φ25mm dengan lejang standard dari 25mm hingga 200mm. Direka untuk ruang pemasangan padat, pemanduan ketepatan dan operasi menolak/menarik beban sederhana berat, siri ini digunakan secara meluas dalam pelbagai stesen automatik ketepatan. Model lanjutan termasuk CXWM (galas slaid dengan penimbal hidraulik) dan CXWL (galas bebola dengan penimbal hidraulik) tersedia untuk keadaan kerja berkelajuan tinggi dan berimpak tinggi.

Kelebihan Struktur Utama

• Output Tujahan Ganda Roda Berganda: Mengguna pakai struktur bersepadu dwi-omboh dan dwi-rod, tujahan teori adalah dua kali ganda berbanding silinder satu-rod dengan saiz lubang yang sama, memberikan daya penggerak yang kuat dan ketegaran struktur keseluruhan yang sangat baik. Model CX2 standard menggunakan panduan galas slaid berketepatan tinggi untuk gerakan linear yang stabil.

• Anti-Putaran Ultra Tinggi & Ketepatan Kedudukan: Struktur double-rod simetri merealisasikan prestasi anti-putaran mekanikal yang boleh dipercayai. Ketepatan antiputaran mencapai ±0.1° (φ10) dan ±0.02° (φ25), memastikan kestabilan kedudukan berulang yang cemerlang. Pemesinan selari berketepatan tinggi antara permukaan pelekap dan rod omboh meningkatkan daya tahan terhadap beban sisi dan sipi.

• Pemasangan Berbilang Arah Berprofil Rendah & Fleksibel: Reka bentuk badan padat ultra nipis menyesuaikan diri dengan sempurna pada ruang peralatan yang sempit dan terkurung. Kedua-dua badan silinder dan plat hujung menyokong pemasangan tetap, membolehkan dua mod kerja:badan silinder tetap dengan plat hujung bergerak atauplat hujung tetap dengan badan silinder bergerak. Dilengkapi dengan lubang pelekap empat sisi dan port paip tiga arah, ia menyokong penetapan dari arah atas, bawah dan sisi dengan susun atur saluran paip udara yang fleksibel.

• Operasi Lancar & Hayat Perkhidmatan Panjang: Struktur salingan bertindak dua dengan penampan getah dwi hujung sebagai konfigurasi standard mengurangkan kesan gerakan dan bunyi operasi dengan berkesan. Versi penimbal hidraulik CXWM/CXWL pilihan memberikan penyerapan hentakan yang sangat baik untuk kedua-dua operasi berkelajuan tinggi dan berkelajuan rendah, merealisasikan pengurangan hingar dan prestasi penimbalan tanpa penyelenggaraan. Reka bentuk bebas minyak menyesuaikan diri dengan persekitaran kerja yang bersih dan meminimumkan kos penyelenggaraan harian.

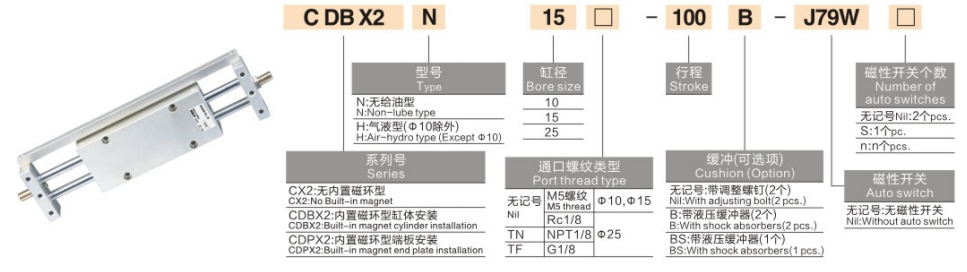

Peraturan Penamaan Model Lengkap

Contoh Model: CX2N15-50 | CX225-100-M9BW

Contoh Rujukan Pesanan Standard

• CX210-25: lubang 10mm, lejang 25mm, jenis standard tanpa suis magnet

• CX215-75-2S: lubang 15mm, lejang 75mm, suis magnet dwi untuk pengesanan dwi kedudukan

• CX2N25-100: lubang 25mm, lejang 100mm, jenis bebas magnet untuk senario sensitif magnet

Parameter Teknikal Teras Standard

(Keadaan ujian standard: 20 ℃ suhu normal, tekanan berkadar 0.5MPa)

1. Spesifikasi Prestasi Umum

• Mod Operasi: Bertindak dua kali (pemacuan segerak dwi-omboh)

• Julat Tekanan Kerja: 0.15~0.7MPa; Tekanan Bukti: 1.05MPa

• Suhu Ambien: -10℃~60℃ (persekitaran konvensional bebas ais)

• Kelajuan Operasi Piston: 50~500mm/s (standard CX2); sehingga 800mm/s (versi berkelajuan tinggi CXWM/CXWL)

• Mod Penampan: Penampan getah dua hujung (standard); penimbal hidraulik pilihan untuk model CXWM/CXWL

• Mod Pelinciran: Operasi bebas penyelenggaraan tanpa minyak, sesuai untuk persekitaran industri yang bersih

2. Data Teras Berganda Teoritikal (Unit: N)

3. Data Tork Sisi Yang Dibenarkan (Unit: N·m)

4. Data Berat Produk (Lejang 50mm, Unit: kg)

Senario Aplikasi Biasa

• Pemindahan Bahan Ketepatan: Ideal untuk terjemahan bahan kerja elektronik dan semikonduktor, pertukaran palet dan jig menolak/menarik. Ketepatan anti-putaran ultra tinggi memastikan pengimbangan sifar semasa proses penentududukan dan pemindahan ketepatan tinggi.

• Mengangkat Beban Sederhana Berat: Sesuai untuk mengangkat bahan kerja barisan pengeluaran, lontar acuan dan pemanduan beban berat lejang pendek. Struktur tujahan berganda yang unik dan kapasiti beban anti-sipi yang kuat memberikan prestasi pemanduan yang stabil dan berkuasa.

• Stesen Automasi Ruang Terkurung: Sesuai untuk pemasangan peralatan jurang sempit, susun atur padat mendatar dan susunan berbilang silinder padat. Badan berprofil rendah dan reka bentuk pelekap berbilang arah memaksimumkan penggunaan ruang.

• Persekitaran Kerja Kebersihan Tinggi: Reka bentuk bebas minyak dan habuk rendah menyesuaikan diri dengan peralatan ketepatan perubatan, makanan dan elektronik. Versi bebas magnet (jenis-N) pilihan sangat sepadan dengan senario aplikasi sensitif magnet tanpa gangguan magnet.

Panduan Pemilihan Pantas Tiga Langkah

1. Pemilihan Saiz Gergaji: Pilih saiz gerudi mengikut beban kerja sebenar. Pastikan tujahan berganda teoritikal ≥ beban sebenar × 1.5 dengan margin keselamatan yang mencukupi. Utamakan model lubang besar φ25 untuk keadaan kerja dengan beban sisi yang berat.

2. Pemilihan Strok: Lejang standard berjulat dari 25mm hingga 200mm, pilih mengikut keperluan perjalanan sebenar. Lebih suka model penimbal CXWM/CXWL untuk keadaan kerja lejang panjang, berkelajuan tinggi dan kesan kerap.

3. Pemilihan Konfigurasi Fungsian

￮ Pengesanan kedudukan dwi hujung: Pilih konfigurasi suis dwi magnetik 2S untuk kedudukan had lejang yang tepat.

￮ Keadaan kerja berkelajuan tinggi & impak: Pilih versi CXWM (galas slaid + penimbal hidraulik) / CXWL (galas bebola + penimbal hidraulik).

￮ Senario sensitif magnetik: Gunakan silinder bebas magnet jenis N untuk mengelakkan gangguan magnet.

Ringkasan Satu Ayat

     Silinder slaid rod berkembar siri SOLH CX2 menyepadukan output tujahan berganda, ketepatan anti putaran ultra tinggi, struktur padat berprofil rendah dan fleksibiliti pelekap berbilang arah, menyediakan penyelesaian pemanduan beban sederhana berat yang stabil dan boleh dipercayai untuk peralatan automatik ketepatan ruang terkurung.
