Silinder Jadual Panduan Siri MGF | Silinder Pneumatik Anti-Pesongan Tinggi Berprofil Rendah

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur Teras

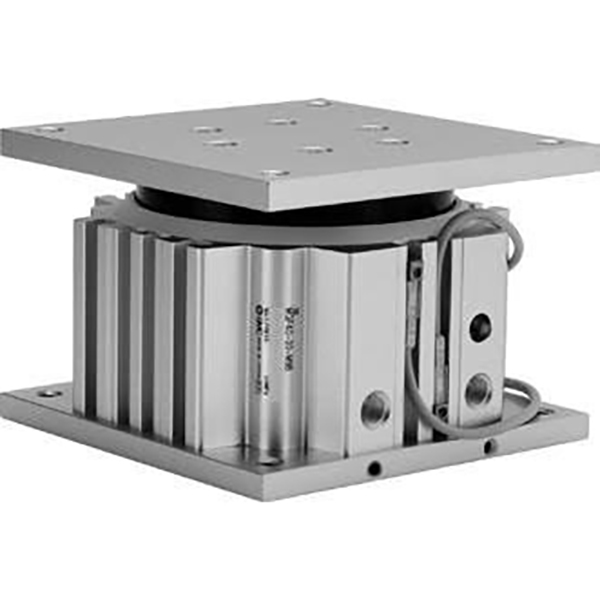

     Siri SOLH MGF ialah silinder meja panduan berprofil rendah yang ditampilkan dengan struktur lengan panduan sepusat yang besar dan kapasiti beban anti pesongan seragam 360°. Meliputi saiz gerudi φ40mm, φ63mm dan φ100mm dengan lejang pendek standard antara 30mm hingga 100mm, silinder ini menggunakan reka bentuk ketinggian rendah ultra nipis dan menyokong pelekap dwi arah atas & bawah. Ia memberikan prestasi beban anti-sipi yang sangat baik dan keupayaan anti-putaran berketepatan tinggi, sangat sesuai untuk keadaan kerja beban berat lejang pendek seperti mengangkat bahan kerja, kedudukan tepat, stesen pusing dan tolakan tugas berat, berfungsi sebagai penyelesaian pneumatik pilihan untuk peralatan automatik padat.

Kelebihan Struktur Utama

• Profil Sangat Rendah & Ketinggian Diminimumkan: Ketinggian pemasangan keseluruhan adalah 15–20% lebih rendah daripada siri MGQ, merealisasikan badan ultra nipis untuk muat susun atur peralatan yang sangat padat. Menggantikan struktur rod pemandu dwi tradisional dengan lengan panduan sepusat berdiameter besar mengurangkan berat keseluruhan sebanyak kira-kira 15% dan memberikan prestasi anti pesongan omnidirectional 360° yang konsisten tanpa sensitiviti arah.

• Beban Anti Sipi yang Kuat & Ketegaran Tinggi: Lengan panduan besar bersepadu dan struktur pin anti-putaran terbina dalam memberikan silinder dengan tork ultra-besar yang dibenarkan, mencapai sehingga 409N·m untuk model φ100mm. Ia secara stabil menanggung beban sipi dari mana-mana arah 360° tanpa pesongan atau kesesakan. Ketepatan anti putaran berketepatan tinggi memastikan kedudukan berulang yang stabil: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).

• Pemasangan Fleksibel & Susun Atur Paip: Mengguna pakai reka bentuk pelekap dua arah atas dan bawah yang inovatif, membolehkan pemasangan tetap pada kedua-dua permukaan atas dan bawah untuk menyesuaikan diri dengan senario kerja mengangkat mendatar, menekan menegak dan berbilang arah. Dilengkapi dengan reka bentuk T-slot empat sisi (tiga sisi tersedia tidak termasuk permukaan paip), suis magnet boleh dipasang pada empat sisi untuk pengesanan lejang berbilang kedudukan yang fleksibel.

• Reka Bentuk Tahan Lama & Rendah Penyelenggaraan: Struktur salingan dua tindakan dengan penampan getah dwi hujung secara berkesan mengurangkan kesan pergerakan dan bunyi operasi, memanjangkan hayat perkhidmatan silinder dan peralatan persisian. Reka bentuk bebas penyelenggaraan bebas minyak menyokong operasi dalam persekitaran yang bersih dan sangat mengurangkan kos penyelenggaraan harian.

Peraturan Penamaan Model Lengkap

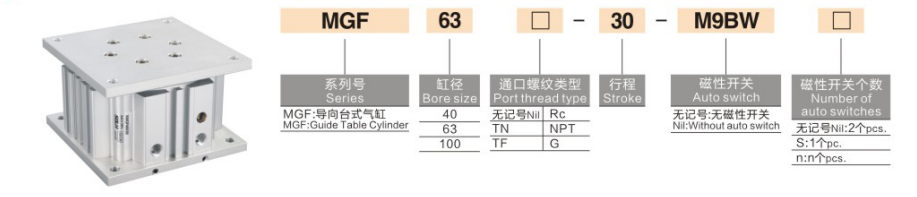

Contoh Model: MGF63-50-M9BW | 10-MGF40-30-Y59B

Contoh Rujukan Pesanan Standard

• MGF40-30: lubang 40mm, lejang 30mm, jenis standard tanpa suis magnet

• MGF63-75-2S: lubang 63mm, lejang 75mm, suis magnet dwi untuk pengesanan dwi kedudukan

• 10-MGF100-100-Y59B: lubang 100mm, lejang 100mm, siri habuk rendah bersih dengan suis magnet Y59B

Parameter Teknikal Teras Standard

(Keadaan ujian standard: 20 ℃ suhu normal, tekanan berkadar 0.5MPa)

1. Spesifikasi Prestasi Umum

• Mod Operasi: Pergerakan berbalas-balas lakonan dua kali

• Julat Tekanan Kerja: 0.1~1.0MPa; Tekanan Bukti: 1.5MPa

• Suhu Ambien: -10℃~60℃ (persekitaran bebas ais)

• Kelajuan Operasi Piston: 50~500mm/s

• Mod Penampan: Penampan getah dua hujung untuk pengurangan hentaman dan penghapusan bunyi

• Mod Pelinciran: Operasi bebas penyelenggaraan tanpa minyak, serasi dengan bengkel bersih

2. Data Teras Teori (Unit: N)

3. Data Tork Yang Dibenarkan (100mm/s, Unit: N·m)

4. Data Berat Produk (Lejang 50mm, Unit: kg)

Senario Aplikasi Biasa

• Stesen Angkat & Kedudukan: Ideal untuk bicu bahan kerja barisan pengeluaran, kedudukan palet dan lontar jig. Struktur panduan ketegaran tinggi memastikan operasi yang stabil di bawah keadaan beban berat lejang pendek tanpa sisihan kedudukan.

• Pusingan Stesen & Penukaran Arah: Sesuai untuk putaran plat indeks, penyeleksian bahan kerja 90° dan proses penukaran arah automatik. Ketepatan anti putaran ultra tinggi menjamin ketepatan pemesinan dan pemasangan yang konsisten.

• Terjemahan Jarak Pendek Tugas Berat: Sempurna untuk menolak/menarik beban berat lejang pendek dan pemanduan beban sipi arah sewenang-wenangnya 360°. Keupayaan anti pesongan omnidirectional seragam menyelesaikan had arah silinder dwi-panduan-rod tradisional.

• Peralatan Automatik Kebersihan Tinggi: Reka bentuk bebas minyak dan habuk rendah menyesuaikan diri dengan persekitaran kerja semikonduktor, elektronik 3C dan peralatan perubatan yang ketat, memenuhi piawaian pengeluaran bengkel bersih dengan keperluan penyelenggaraan yang rendah.

Perbandingan Perbezaan Teras MGF vs MGQ

Panduan Pemilihan Pantas Tiga Langkah

1. Pemilihan Saiz Gergaji: Pilih gerek yang sesuai berdasarkan beban kerja sebenar. Pastikan tujahan teori ≥ beban sebenar × 1.5. Utamakan saiz lubang yang lebih besar untuk keadaan kerja beban sipi untuk meningkatkan kestabilan dan prestasi anti pesongan.

2. Pemilihan Strok: Pilihan lejang standard ialah 30mm, 50mm, 75mm dan 100mm. Lebih suka siri MGF untuk semua aplikasi lejang pendek (≤100mm) yang memerlukan profil rendah dan kapasiti anti-sipi yang tinggi.

3. Pemilihan Konfigurasi

￮ Pengesanan lejang dwi kedudukan: Pilih konfigurasi suis dwi magnetik 2S untuk pemantauan kedudukan hujung ke hujung yang tepat.

￮ Persekitaran kebersihan tinggi: Pilih siri 10- awalan bersih habuk rendah untuk menyesuaikan diri dengan senario peralatan ketepatan semikonduktor, perubatan dan elektronik.

Ringkasan Satu Ayat

     Silinder meja panduan berprofil rendah siri SOLH MGF mempunyai ketinggian pemasangan ultra nipis, kapasiti beban anti pesongan seragam 360°, tork besar yang dibenarkan dan fleksibiliti pelekap dua arah, berfungsi sebagai penyelesaian pneumatik beban berat lejang pendek yang optimum untuk peralatan automasi ketepatan padat.
