Silinder Pengapit Putar Siri MK | Putaran 90° & Pengapit Linear Silinder Pneumatik 2-dalam-1

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH MK ialah silinder pengapit berputar 2-dalam-1 standard yang menyepadukan putaran 90° dan gerakan pengapit linear. Ia meliputi saiz gerudi dari φ12mm hingga φ63mm dengan lejang pengapit standard antara 5mm hingga 50mm. Menampilkan pemasangan ultra-kompak, tork inersia yang dibenarkan 3 kali dinaik taraf, pemasangan suis magnet 4 sisi dan putaran kiri/kanan pilihan, silinder ini sesuai untuk stesen automatik yang terhad ruang untuk kedudukan, pengapit dan penetapan bahan kerja, berfungsi sebagai komponen pneumatik teras untuk sistem lekapan automatik standard.

1. Putaran Kompaun & Gerakan Pengapit

• Urutan Kerja: Tarik balik → putaran kiri/kanan 90° → panjangkan untuk pengapit; Urutan terbalik: Tarik untuk melepaskan pengapit → putaran 90° terbalik → lanjutkan untuk set semula.

• Kedudukan Ketepatan Tinggi: Sudut putaran 90° tetap dengan toleransi ±5°, memberikan prestasi anti putaran yang sangat baik dan ketepatan kedudukan berulang yang boleh dipercayai.

2. Kapasiti Beban Tinggi Dinaik Taraf

• Tork Inersia 3X Lebih Tinggi: Siri MK baru yang dinaik taraf tiga kali ganda tork inersia yang dibenarkan, sepadan dengan prestasi beban berat siri MK2 tradisional, menyesuaikan dengan sempurna kepada operasi berkelajuan tinggi dan senario pengapit bahan kerja inersia besar.

• Kuasa Pengapit yang Kuat: Model gerek maksimum φ63 memberikan daya pengapit yang kuat sehingga 12.4kN pada 0.5MPa, memastikan pengapit yang stabil dan kukuh untuk aplikasi tugas berat.

3. Badan Kompak & Pemasangan Pelbagai Arah Fleksibel

• Struktur Langsing & Dipendekkan: Reka bentuk badan ultra nipis dengan panjang keseluruhan 3~10mm lebih pendek daripada silinder MK2 konvensional, meningkatkan penggunaan ruang untuk susun atur peralatan yang sempit dan padat.

• Pemasangan Suis Berbilang Sisi: Menyokong pemasangan suis magnet 4 sisi (φ20/φ25 untuk 2 sisi sahaja). Reka bentuk suis terbenam mengelakkan pendedahan luaran dan gangguan, membolehkan susun atur litar yang fleksibel dan kemas.

• Kaedah Pemasangan Universal: Dilengkapi dengan lubang melalui dan lubang berulir dua hujung, serasi dengan pemasangan tetap terus dan pemasangan bebibir untuk memenuhi pelbagai keperluan pemasangan.

4. Prestasi Dipercayai & Tahan Lama

• Penimbalan Stabil: Struktur bertindak dua hala dengan penampan getah dua hala secara berkesan mengurangkan impak operasi, getaran dan bunyi larian untuk operasi kitaran stabil jangka panjang.

• Operasi Tanpa Minyak: Mengguna pakai reka bentuk pelinciran bebas minyak profesional, sesuai untuk persekitaran kerja bebas habuk dan bersih.

• Konfigurasi Magnetik Standard: Cincin magnet terbina dalam dengan alur pelekap yang dikhaskan untuk suis magnet, mudah untuk pengesanan kedudukan strok.

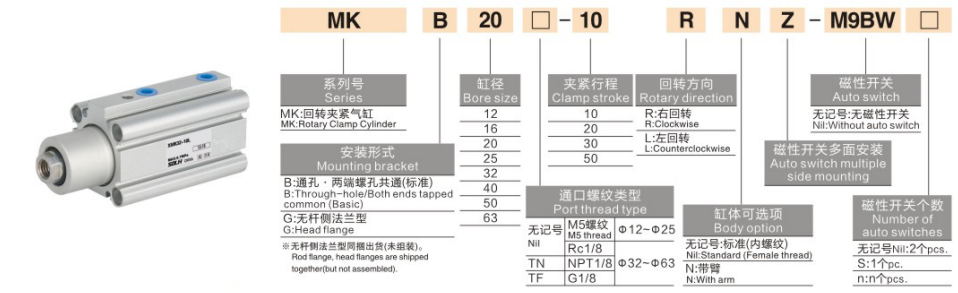

Peraturan Penamaan Model Lengkap & Contoh Pesanan

1. Contoh Model Biasa: MKB20-10RZ, MKB40-20LZ-M9BW

2. Contoh Perintah Standard

• Putaran Kanan Standard: MKB25-15RZ (φ25 lubang, lejang 15mm, putaran mengikut arah jam, tiada suis)

• Putaran Kiri dengan Dwi Suis: MKB32-20LZ-2S (φ32 lubang, lejang 20mm, putaran lawan jam, suis dwi kedudukan)

• Jenis Tugas Berat Gergaji Besar: MKB63-50RZ (φ63 lubang, lejang maksimum 50mm, putaran kanan untuk pengapit beban berat)

Parameter Teknikal Umum (20℃, Keadaan Standard 0.5MPa)

1. Spesifikasi Asas

• Mod Operasi: Gerakan kompaun bertindak dua kali (putaran 90° + pengapit linear)

• Julat Tekanan Kerja: 0.1~1.0MPa; Tekanan Bukti: 1.5MPa

• Suhu Ambien: -10℃~70℃ (tidak membeku); -10℃~60℃ dengan suis magnet dipasang

• Kelajuan Operasi Piston: 50~200mm/s

• Mod Penampan: Penampan getah dua hala

• Mod Pelinciran: Operasi tanpa minyak (tiada pelinciran diperlukan)

2. Data Daya Pengapit (Unit: kN @0.5MPa)

3. Tork Inersia Yang Dibenarkan (Unit: kg·m²)

4. Berat Produk (Unit: kg @20mm Strok)

Senario Aplikasi Biasa

• Kedudukan & Pengapit Bahan Kerja: Digunakan secara meluas untuk lekapan alat mesin, kedudukan kimpalan, penetapan pengecap dan pengapit stesen pemasangan. Reka bentuk putaran dan pengapit 2-dalam-1 bersepadu memudahkan struktur mekanikal dan menjimatkan ruang pemasangan.

• Pembetulan Komponen Elektronik & Kepersisan: Ciri-ciri bebas minyak dan habuk rendah sangat sesuai dengan pengapit dulang semikonduktor, kedudukan cangkang telefon dan penetapan bahagian ketepatan mikro, memenuhi keperluan kebersihan dan ketepatan tinggi.

• Had Pemindahan Automatik: Sesuai untuk pengehad meja putar, kedudukan mekanisme membalikkan dan stesen pengapit putar lejang pendek, memberikan prestasi gerakan kompaun yang stabil dan boleh diulang.

• Stesen Penetapan Tugas Berat: Dilengkapi dengan daya pengapit yang tinggi dan kapasiti anti pesongan yang sangat baik, ia boleh digunakan untuk pengapit bahan kerja berat, penetapan acuan dan senario kedudukan ketepatan beban besar.

Panduan Pemilihan Pantas 3 Langkah

1. Pemilihan Saiz Gergaji: Pilih saiz gerudi mengikut beban pengapit sebenar. Pastikan daya pengapit teori ≥ beban sebenar × 1.5 faktor keselamatan; utamakan lubang φ40 atau lebih besar untuk keadaan kerja tugas berat.

2. Pemilihan Strok: Lejang pengapit standard berjulat dari 5mm hingga 50mm. Pilih strok berdasarkan ketinggian bahan kerja sebenar, dan simpan margin 3~5mm untuk mengelakkan gangguan mekanikal.

3. Pemilihan Konfigurasi

￮ Arah Putaran: Pilih RZ (putaran kanan mengikut arah jam) atau LZ (putaran kiri lawan jam) untuk memadankan reka letak stesen di tapak.

￮ Pengesanan Kedudukan: Pilih konfigurasi dwi suis 2S untuk memperoleh isyarat dwi kedudukan untuk status pengapit dan pelepasan.

Ringkasan Satu Ayat

     Silinder pengapit putar standard siri SOLH MK menyepadukan putaran 90° dan fungsi pengapit linear, menampilkan tork inersia yang dinaik taraf 3 kali ganda, badan ultra-kompak, pemasangan berbilang arah dan keupayaan pengapit beban berat yang kuat, berfungsi sebagai penyelesaian pneumatik penjimatan ruang dan kestabilan tinggi yang optimum untuk kedudukan stesen pengapit automatik.
