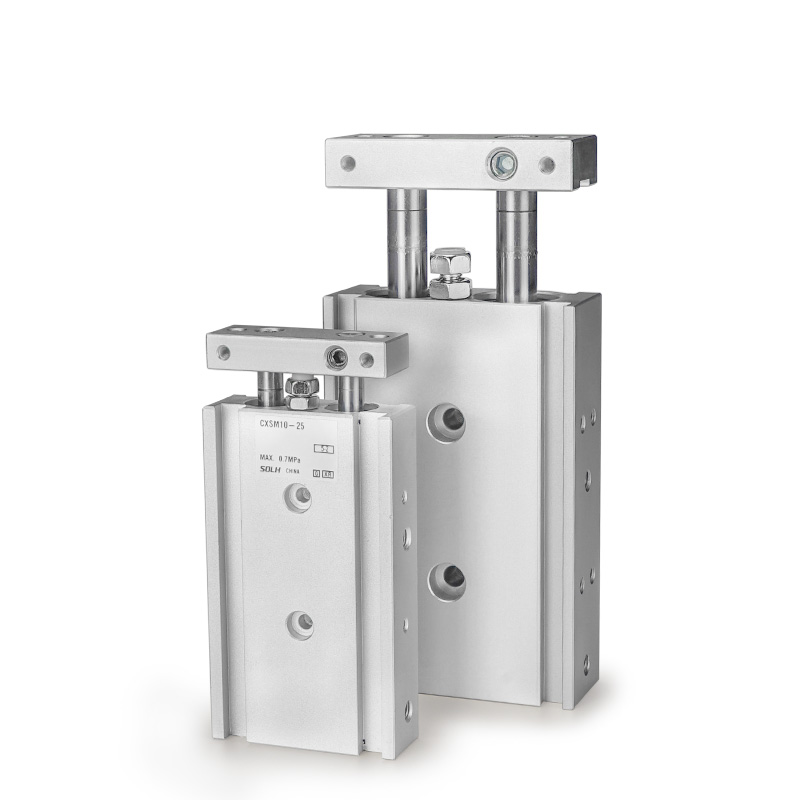

Silinder Rod Dua Siri CXS

Silinder Rod Berkembar Siri CXS | Silinder Pneumatik Padat Putaran Sifar Ketegaran Tinggi

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Struktur Teras

     Siri SOLH CXS ialah silinder berkembar jenis nipis ketegaran tinggi yang mengguna pakai struktur dwi-omboh dan dwipanduan-rod bersepadu. Menampilkan dwi rod sepaksi dan pemanduan dwi-omboh segerak, ia memberikan tujahan hampir dua kali ganda berbanding silinder tunggal, dipasangkan dengan prestasi putaran sifar ±0.1° ultra-tepat. Dengan ketegaran yang sangat baik dan rintangan beban sisi yang kuat, silinder ini tidak memerlukan aksesori pemandu tambahan, sangat sesuai untuk gerakan linear berketepatan tinggi seperti pilih-dan-tempat, pemindahan bahan, kedudukan dan tekanan ringan dalam ruang automatik yang padat.

Kelebihan Struktur Teras

• Dwi Piston & Dwi Panduan Rod Integrasi: Konfigurasi galas slaid (M) dan galas bebola (L) pilihan dengan dimensi keseluruhan universal sepenuhnya, serasi dengan keadaan kerja yang pelbagai dan belanjawan kos.

• Reka Bentuk Magnet & Penampan Standard: Cincin magnet terbina dalam (akhiran Z standard) menyimpan kedudukan untuk pemasangan suis magnet langsung tanpa kurungan tambahan. Penampan getah dwi hujung datang sebagai standard; penimbal udara adalah pilihan untuk model gerek besar untuk menghapuskan kesan berkelajuan tinggi.

• Ketegaran Tinggi Terbina Dalam: Struktur rod berkembar bersepadu meningkatkan kestabilan struktur keseluruhan, menahan beban sisi dan eksentrik dengan berkesan, memastikan ketepatan gerakan linear yang stabil dan boleh berulang.

Klasifikasi Sub-Siri Teras (Bearing & Jenis Rod)

Siri CXS merangkumi empat model arus perdana, padanan sepenuhnya senario kerja berat berkelajuan rendah, ketepatan berkelajuan tinggi dan dua hala untuk peralatan automasi padat.

Peraturan Penamaan Model Lengkap

Contoh Model: CXSM20-50Z-M9B

1. Definisi Kod Penamaan

1. Kod Siri: CXS + bearing & jenis rod (M / L / WM / WL)

2. Saiz Gergaji: 6 / 10 / 15 / 20 / 25 / 32mm (julat gerudi standard penuh)

3. Strok Standard: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (strok maks: 100mm)

4. Konfigurasi Cincin Penampan & Magnet

￮ Z: Konfigurasi standard (gelang magnet terbina dalam + penimbal getah dwi hujung, serasi dengan pemasangan suis magnet)

￮ AZ: Penampan udara (hanya untuk φ20/25/32 lubang besar, untuk senario anti kesan berkelajuan tinggi & beban berat)

￮ Tiada akhiran Z: Jenis bukan magnet (pemasangan suis magnet tidak tersedia)

5. Suis Magnet: Pilihan D-M9B, D-A93, D-M9N dan model lain; dipasang terus pada alur sisi rod pemandu tanpa pendakap pelekap

6. Kunci Peranti (Pilihan): R (tarik balik kunci hujung), P (panjangkan kunci hujung)

Parameter Teknikal Standard Am

(Keadaan ujian standard: 20 ℃ suhu normal, udara kering)

• Mod Operasi: Pemanduan segerak dwi-omboh bertindak dua kali (output tujahan berganda)

• Julat Tekanan Kerja: 0.1~0.7MPa (tekanan kerja minimum: 0.1MPa)

• Tekanan Bukti: 1.05MPa

• Suhu Ambien: -10℃~60℃ (persekitaran konvensional bebas ais)

• Kelajuan Operasi: 30~300mm/s (jenis berkelajuan tinggi CXSL sehingga 400mm/s)

• Ketepatan Anti-Putaran: ±0.1° (ketepatan ultra tinggi, kilasan hampir sifar)

• Mod Penampan: Penampan getah dua hujung sebagai standard; penimbal udara (AZ) pilihan untuk lubang φ20/25/32

• Saiz Pelabuhan Paip

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• Kaedah Pemasangan: Pemasangan 3 sisi (bawah / atas / sisi), pemasangan fleksibel menyesuaikan diri dengan pelbagai susun atur peralatan padat

Data Teras & Ketegangan Teori (@0.5MPa, Unit: N)

Struktur dua piston menyediakandaya keluaran berganda dibandingkan dengan silinder omboh tunggal dengan saiz lubang yang sama

Panduan Pemilihan Pantas

1. Pemilihan Jenis Bearing & Rod: Pilih CXSM untuk keadaan kerja tahan haus dan beban berat; pilih CXSL untuk operasi berkelajuan tinggi dan ultra lancar; mengguna pakai CXSWM/CXSWL untuk keluaran melalui-rod dua hala dan permintaan operasi dwi-sisi.

2. Pemilihan Konfigurasi Magnetik: Pilih akhiran Z dengan cincin magnet terbina dalam untuk pengesanan kedudukan lejang; tinggalkan akhiran Z untuk senario aplikasi bukan magnet.

3. Pemilihan Konfigurasi Penampan: Lengkapkan penampan udara AZ untuk keadaan kerja berkelajuan tinggi, lejang panjang dan berimpak tinggi; mengguna pakai penimbal getah standard untuk senario am konvensional.

4. Pemilihan Bore & Strok: Sahkan saiz gerudi mengikut keperluan tujahan dan beban sebenar; julat lejang standard ialah 5~100mm dengan had lejang maksimum 100mm.

Ringkasan Satu Ayat

     Silinder rod berkembar siri SOLH CXS menampilkan keluaran tujahan dua omboh dua, ketepatan putaran sifar ±0.1°, rintangan beban sisi tinggi dan penimbal udara pilihan, berfungsi sebagai penyelesaian pemanduan ketepatan tinggi yang menjimatkan kos untuk stesen kedudukan automatik, menekan dan pemindahan.
