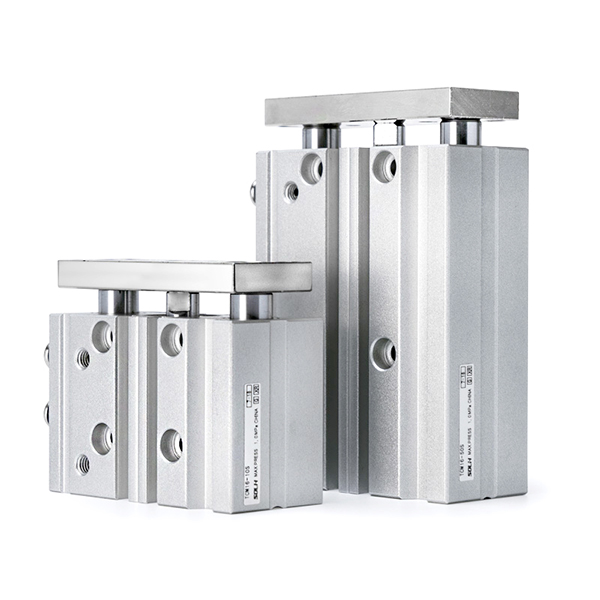

Silinder Rod Panduan Triaksial Siri TC | Silinder Pneumatik Anti-Kilasan Tinggi TCL/TCM

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH TC ialah silinder rod panduan triaksial berprestasi tinggi yang mengguna pakai rod panduan dwi bersepadu + struktur rod omboh pusat. Ditampilkan dengan ketegaran ultra tinggi, keupayaan anti-kilasan yang sangat baik, rintangan beban sisi yang kuat dan ketepatan kedudukan yang tepat, siri ini meliputi julat gerek penuh daripada φ6mm hingga φ100mm, termasuk dua model teras: jenis galas bebola ketepatan TCL dan jenis galas slaid tugas berat TCM. Ia digunakan secara meluas untuk stesen penolakan, mengangkat, berhenti dan tepat padat, berfungsi sebagai pengganti drop-in yang sempurna untuk siri SMC MGP dalam senario automasi standard.

Kelebihan Struktur Utama

• Struktur Triaksial Ketegaran Ultra Tinggi: Dilengkapi dengan dua rod panduan keluli galas berkekuatan tinggi dan satu rod omboh pusat, struktur triaksial bersepadu menyediakan lebih daripada dua kali rintangan kilasan dan kapasiti beban sisi silinder biasa. Ia berkesan menghalang lenturan dan mengimbangi, menyesuaikan diri dengan beban eksentrik dan keadaan kerja kesan melintang dengan kestabilan yang luar biasa.

• Konfigurasi Dual Bearing untuk Senario Penuh

￮ TCL (Bebola Galas): Geseran ultra-rendah, lejang ultra-halus dan operasi frekuensi tinggi yang stabil, sesuai untuk bicu ketepatan, berbasikal berkelajuan tinggi dan keperluan gerakan geseran rendah.

￮ TCM (Gelas Gelongsor): Mengguna pakai sesendal gelongsor aloi loyang, ia menampilkan rintangan haus yang sangat baik, rintangan hentaman dan toleransi beban sisi, sangat sesuai untuk keadaan kerja beban berat, berdebu dan brek.

• Reka Bentuk Nipis & Padat Bersepadu: Unit pemanduan dan unit pemandu sangat bersepadu untuk meminimumkan ruang pemasangan keseluruhan. Salur masuk udara dwi pada permukaan atas dan sisi menyokong susun atur paip yang fleksibel, menyesuaikan diri dengan pelbagai arah saluran paip di tapak dan struktur peralatan padat.

• Kedudukan Ulangan Ketepatan Tinggi: Lubang penentududukan ketepatan dikhaskan pada tapak, muka hujung belakang dan plat penetapan untuk memastikan ketepatan kedudukan ulangan ultra tinggi. Alur suis magnet empat sisi menyokong pemasangan suis berbilang arah, merealisasikan pengesanan kedudukan lejang yang fleksibel dan komprehensif.

• Konfigurasi Premium Standard: Cincin magnet terbina dalam (magnet S standard), penampan getah dwi hujung dan reka bentuk bebas penyelenggaraan bebas minyak, mematuhi piawaian operasi bengkel yang bersih. Reka bentuk dua tindakan dengan lejang standard antara 5mm hingga 500mm meliputi hampir semua lejang pemanduan automasi konvensional.

Peraturan Penamaan Model Lengkap

Contoh Model: TCM20-50S | TCL16-30J-20S-T

Contoh Rujukan Pesanan Standard

• TCM25-75S: lubang 25mm, lejang 75mm, jenis galas slaid dengan magnet terbina dalam

• TCL20-50J-20S: lubang 20mm, lejang standard 50mm, lejang boleh laras 20mm, jenis ketepatan galas bebola dengan magnet

• TCM32-100S-T: lubang 32mm, lejang 100mm, jenis galas gelongsor dengan rintangan suhu tinggi

Parameter Teknikal Teras Standard

(Keadaan ujian standard: 20 ℃ suhu normal, tekanan berkadar 0.5MPa)

1. Parameter Prestasi Umum

• Mod Operasi: Pergerakan berbalas-balas lakonan dua kali

• Julat Tekanan Kerja: 0.1~1.0MPa; Tekanan Bukti: 1.5MPa

• Suhu Ambien: -20℃~70℃ (persekitaran konvensional bebas ais); -20℃~120℃ (-T versi suhu tinggi)

• Kelajuan Operasi Piston: 50~500mm/s (φ6~63 lubang kecil & sederhana); 50~400mm/s (φ80/100 lubang besar)

• Mod Penampan: Penampan getah dwi hujung standard; penimbal kusyen udara pilihan untuk senario berimpak tinggi

• Mod Pelinciran: Operasi bebas penyelenggaraan tanpa minyak, sesuai untuk persekitaran industri yang bersih

2. Data Teras Teori (@0.5MPa, Unit: N)

3. Data Berat Produk (Lejang 50mm, Unit: kg)

Perbandingan Pemilihan Teras TCL lwn TCM

Kaedah Pemasangan & Senario Aplikasi Biasa

1. Reka Bentuk Berbilang Gunung yang Fleksibel

• Pemasangan Badan Langsung: Lubang skru terpelihara pada bahagian bawah, sisi dan muka hujung untuk penetapan terus tanpa pendakap tambahan diperlukan, membolehkan pemasangan dan pembongkaran pantas untuk pemasangan di tapak.

• Aksesori Tambahan Pilihan: Aksesori pemasangan bebibir (F) dan pendakap kaki (L) tersedia, menyokong susun atur mendatar dan menegak yang fleksibel untuk menyesuaikan diri dengan reka bentuk struktur peralatan yang pelbagai.

2. Aplikasi Industri Teras

• Automasi Talian Penghantar: Pemberhentian bahan kerja, pengangkatan bahan dan kedudukan palet; rintangan hentaman yang kuat dan prestasi anti-offset memastikan operasi penghantaran dan pengehadan yang stabil.

• Pemprosesan Ketepatan Elektronik 3C: Pengendalian PCB, kedudukan pengeliman terminal dan terjemahan bahan kerja ringan; ketepatan anti-putaran yang tinggi menjamin pemasangan dan pemprosesan ketepatan sifar pesongan.

• Jentera Pembungkusan: Pemanduan penyekat bahan, pensuisan pintu silo dan penolak bahan jarak dekat; badan kompak menyesuaikan diri dengan sempurna dengan susun atur peralatan pembungkusan yang sangat bersepadu.

• Automasi Perindustrian Am: Mengangkat jig, lenting bahagian dan pemanduan beban sipi; menyepadukan fungsi silinder dan panduan untuk menggantikan gabungan silinder pemisah + rod panduan tradisional, memudahkan struktur peralatan dan mengurangkan kos.

Perbandingan Penggantian Siri TC lwn Siri MGP SMC

Panduan Pemilihan Pantas Tiga Langkah

1. Pemilihan Saiz Gergaji: Kira tujahan yang diperlukan mengikut beban kerja sebenar; pilih saiz gerek dengan tujahan teori ≥ beban sebenar × 1.5, simpan margin keselamatan 50% untuk mengelakkan operasi beban berlebihan.

2. Pemilihan Jenis Galas: Pilih galas bebola TCL untuk kedudukan ketepatan dan senario berbasikal lancar frekuensi tinggi; pilih galas slaid TCM untuk keadaan kerja berat, berdebu dan berimpak tinggi.

3. Pemilihan Konfigurasi Fungsian

￮ Permintaan pelarasan halus lejang: Pilih lejang boleh laras jenis J (julat boleh laras 0~50mm)

￮ Permintaan pengesanan kedudukan: Pilih konfigurasi magnet S + suis magnet berbilang arah (boleh dipasang empat sisi)

￮ Persekitaran kerja suhu tinggi: Pilih -T pilihan tahan suhu tinggi (-20℃~120℃)

Ringkasan Satu Ayat

      Silinder rod panduan triaksial siri SOLH TC menyepadukan ketegaran tinggi, rintangan beban super sisi dan prestasi anti putaran ketepatan tinggi, dengan pilihan galas dwi dan fungsi pilihan lejang boleh laras & suhu tinggi, berfungsi sebagai pengganti langsung yang paling kos efektif untuk siri SMC MGP untuk automasi adegan penuh mengangkat, berhenti dan pemanduan kedudukan.
