Silinder Aci Berkembar Siri TR | Silinder Rod Dua Ketegaran Tinggi Standard JIS

Jenama: SOLH oleh Richge Technology

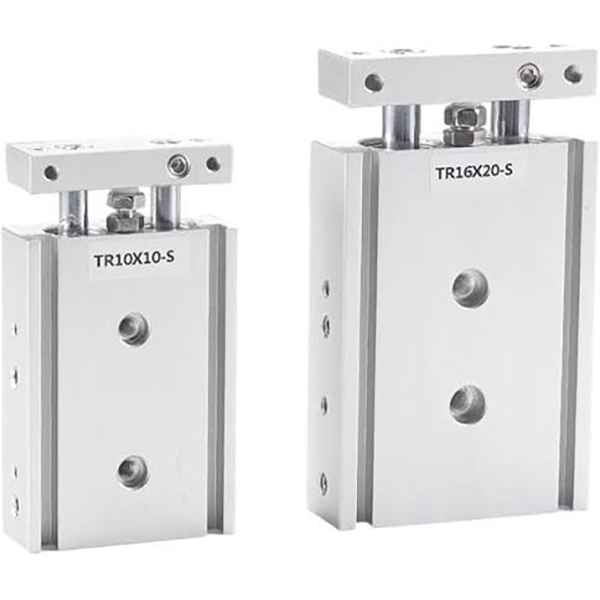

Gambaran Keseluruhan Produk & Struktur Teras

     Siri SOLH TR ialah silinder aci kembar piawai JIS yang menggunakan struktur pemandu dua-rod omboh tunggal dan galas gelongsor (silinder berkembar bukan dwi-omboh). Ditampilkan dengan ketegaran ultra tinggi, prestasi anti-kilasan yang sangat baik dan rintangan beban sisi yang kuat, ia menyokong pelekap fleksibel 3 sisi dan pelarasan lejang yang tepat. Dicipta untuk keperluan panduan berketepatan tinggi, silinder ini digunakan secara meluas dalam proses automatik seperti kedudukan ketepatan, penekanan bahan kerja, pemindahan bahan dan penyekatan bahan kerja, berfungsi sebagai penyelesaian panduan beban berat yang boleh dipercayai untuk stesen automasi standard.

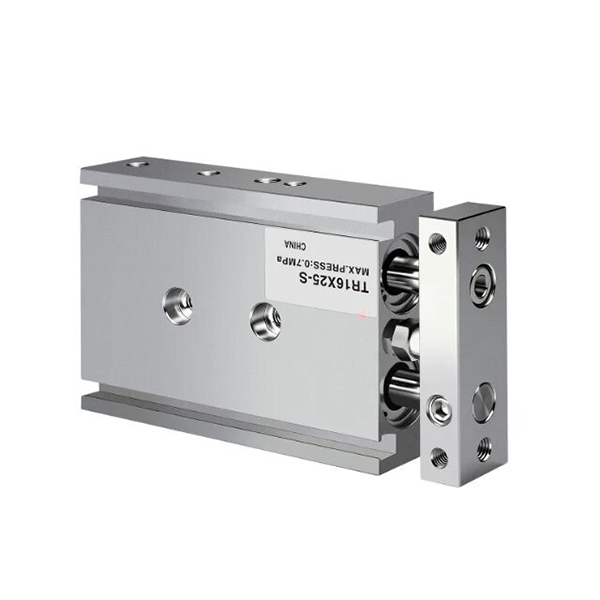

1. Kelebihan Struktur Teras

• Struktur Rod Dua Segerak Ketegaran Tinggi: Dilengkapi dengan satu omboh dan dua batang omboh tegar selari, dipadankan dengan semak galas gelongsor yang dilanjutkan. Reka bentuk pemanduan segerak dwi-rod mencapai operasi pesongan sifar dengan ketepatan anti-putaran ±0.1°~±0.2°, dengan berkesan menghapuskan hayunan rod dan memastikan gerakan linear yang stabil.

• Penimbalan Boleh Laras & Penalaan Halus Strok: Pad anti-perlanggaran getah boleh laras hadapan terbina dalam menyokong penalaan halus strok yang tepat dan penimbalan lembut, bekerjasama dengan penimbal tetap belakang untuk mengurangkan impak operasi, getaran dan hingar, menyesuaikan diri dengan keadaan kerja berulang-ulang yang kerap.

• Reka Bentuk Pemasangan & Paip yang Fleksibel: Lubang pelekap terpelihara pada permukaan bawah, atas dan sisi merealisasikan pemasangan fleksibel 3 arah. Susun atur paip dwi-sisi pilihan mengoptimumkan susunan litar udara untuk struktur peralatan yang pelbagai. Alur suis sisi standard membenarkan pemasangan suis magnet langsung tanpa kurungan tambahan.

• Konfigurasi Magnetik Standard: Cincin magnet terbina dalam (akhiran S) tersedia untuk pengesanan kedudukan strok; versi bukan magnet adalah pilihan untuk senario sensitif gangguan khas untuk memenuhi permintaan fungsi yang pelbagai.

2. Perbezaan Utama vs Siri CXS / CXSJ

• Siri TR: Struktur rod dua omboh tunggal dengan output tujahan silinder tunggal standard, ketegaran keseluruhan yang lebih tinggi dan prestasi anti pesongan beban berat yang unggul, sesuai untuk senario pemanduan ketegaran tinggi dan beban berat lejang panjang.

• Siri CXS / CXSJ: Struktur dwi-omboh dwi-rod dengan keluaran tujahan berganda, menampilkan geseran yang lebih rendah dan operasi berkelajuan tinggi yang lebih licin, lebih sesuai untuk keadaan kerja lejang pendek tujahan tinggi berkelajuan tinggi.

Klasifikasi Sub-Siri Teras (Jenis Rod & Gaya Pemasangan)

Siri TR merangkumi tiga sub-model teras, meliputi sepenuhnya senario pemasangan standard universal, segerak dua hala dan ultra-kompak untuk memadankan permintaan susun atur automasi yang pelbagai.

Peraturan Penamaan Model Lengkap

Contoh Model: TR20×50S

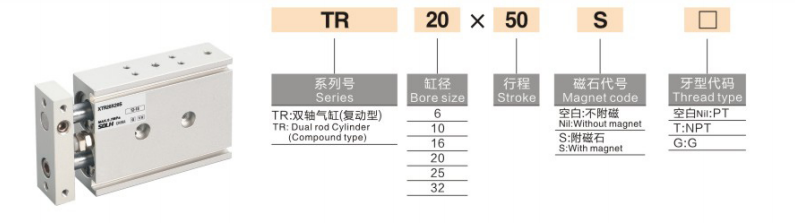

1. Definisi Kod Penamaan

1. Kod Siri: TR (rod tunggal standard) / TRW (rod berganda melalui) / TRJ (jenis padat)

2. Saiz Gergaji: 6 / 10 / 16 / 20 / 25 / 32mm (julat gerudi JIS standard penuh)

3. Strok Standard: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (strok maks: 200mm)

4. Konfigurasi Cincin Magnet: S = cincin magnet terbina dalam (suis magnet boleh dipasang, standard lalai); Tiada S = jenis bukan magnet (khusus disesuaikan, jarang digunakan)

5. Jenis Benang Pelabuhan: Benang PT (Rc) lalai; benang G pilihan (akhiran G) / benang NPT (akhiran T)

6. Suis Magnet: Pilihan D-M9B, D-A93, CS1-J, CS1-G dan model universal lain, dipasang terus pada alur rizab sisi tanpa kurungan

Parameter Teknikal Standard Am

(Keadaan ujian standard: 20 ℃ suhu normal, udara kering)

• Mod Operasi: Pemanduan satu omboh bertindak dua kali

• Julat Tekanan Kerja: 0.15~1.0MPa (φ6 lubang: 0.2~1.0MPa)

• Tekanan Bukti: 1.5MPa

• Suhu Ambien: -20℃~70℃ (persekitaran operasi bebas ais)

• Kelajuan Operasi: 30~500mm/s

• Ketepatan Anti-Putaran: ±0.1° (lubang ≥16mm, ketepatan tinggi); ±0.2° (φ6/φ10 lubang kecil)

• Mod Penampan: Pad anti-perlanggaran getah boleh laras depan + penimbal getah tetap belakang (tiada pilihan penimbal udara)

• Saiz Pelabuhan Paip

￮ φ6 / φ10: M5×0.8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Pemasangan & Paip: Pemasangan 3 sisi (bawah / atas / sisi), susun atur paip dwi-sisi pilihan untuk penyesuaian susun atur yang fleksibel

Data Teras & Ketegangan Teori (@0.5MPa, Unit: N)

Struktur omboh tunggal dengan output tujahan silinder tunggal standard, stabil dan boleh dipercayai untuk senario pemanduan berat

Panduan Pemilihan Pantas

1. Tujahan & Ketegaran Permintaan: Pilih CXS/CXSJ untuk output tujahan berganda dan tugas memilih dan tempat berkelajuan tinggi; pilih siri TR untuk panduan ketegaran tinggi, rintangan beban berat dan operasi stabil lejang panjang.

2. Penyesuaian Ruang Pemasangan: Lebih suka CXSJ untuk ruang sempit ultra-kompak, CXS untuk ruang padat konvensional dan TR untuk ruang standard dan senario beban berat lejang panjang.

3. Pemilihan Jenis Rod: Gunakan rod hujung tunggal TR standard untuk gerakan linear satu arah; pilih TRW double through rod untuk pemasangan dua hala dan tindakan segerak dua hala.

4. Konfigurasi Pengesanan Kedudukan: Pilih akhiran S dengan cincin magnet terbina dalam (TRxx×xxS) jika pengesanan kedudukan strok diperlukan.

Ringkasan Satu Ayat

     Silinder aci berkembar SOLH TR siri JIS memberikan ketegaran tinggi, prestasi anti-putaran tepat dan rintangan beban sisi yang kuat, dengan pelbagai jenis rod dan versi padat tersedia, menjadi penyelesaian pilihan untuk stesen pemanduan ketepatan tinggi, lejang panjang dan beban berat automatik kedudukan dan pemindahan.
