CXSJ Series Compact Twin Cylinder | Silinder Rod Berganda Omboh Berganda Ultra-Slim

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Struktur Teras

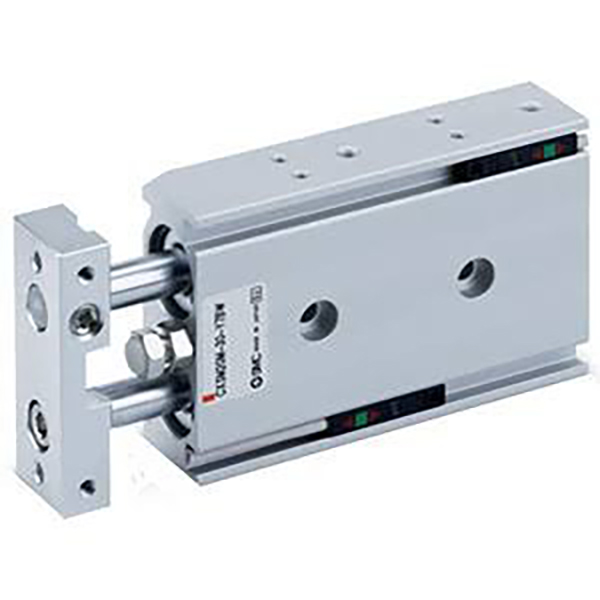

Siri SOLH CXSJ ialah versi ultra-kompak yang dinaik taraf bagi silinder berkembar CXS standard. Mengguna pakai struktur bersepadu double-omboh dan double-guide-rod, ia menyampaikantujahan berganda berbanding dengan silinder tunggal dan mencapai ketepatan putaran sifar ±0.1°. Dioptimumkan dengan panjang yang lebih pendek, lebar yang lebih sempit dan berat yang lebih ringan daripada model CXS tradisional, siri CXSJ menampilkan pelekap yang lebih fleksibel dan direka khas untuk memilih-dan-tempat, pemindahan bahan, kedudukan ketepatan dan aplikasi menekan beban ringan dalam ruang automasi ultra-terkurung.

Kelebihan Struktur Teras

• Dwi Piston & Dwi Panduan Rod Integrasi: Konfigurasi galas gelongsor (M) dan galas bebola (L) pilihan dengan dimensi keseluruhan universal, mengimbangi ketahanan, ketepatan dan kos untuk keadaan kerja yang pelbagai.

• Pangkalan Suis Magnet Boleh Balik: Menyokong pemasangan 4 arah tanpa gangguan struktur, membolehkan pengesanan kedudukan berbilang sudut yang fleksibel dan penyesuaian pelekap kiri/kanan simetri.

• Penampan Standard & Reka Bentuk Magnet: Dilengkapi dengan penampan getah dua hujung untuk kusyen yang stabil; cincin magnet terbina dalam (akhiran Z) dikhaskan untuk pemasangan suis magnetik. Tiada pilihan penimbal udara (AZ), penimbal getah berfungsi sebagai penyerapan kejutan standard.

• Reka Bentuk Dwi Porting untuk Bor Kecil: φ6 dan φ10 saiz gerek menyokong dwi paksi dan paip sisi, sangat mengoptimumkan susun atur saluran paip dalam susun atur peralatan ultra-kompak.

Klasifikasi Sub-Siri Teras (Bearing & Jenis Rod)

Siri CXSJ merangkumi empat model teras untuk memadankan senario kerja beban berat berkelajuan rendah, berketepatan tinggi dan dua keluaran, mencapai liputan penuh permintaan automasi padat.

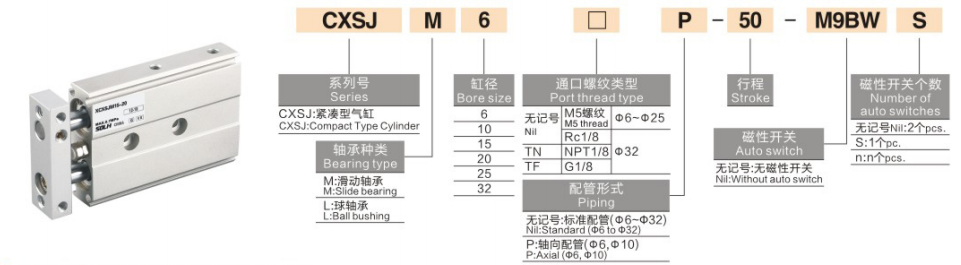

Peraturan Penamaan Model Lengkap

Contoh Model: CXSJL20-50Z-M9B

1. Definisi Kod Penamaan

1. Kod Siri: CXSJ + bearing & jenis rod (M / L / WM / WL)

2. Saiz Gergaji: 6 / 10 / 15 / 20 / 25 / 32mm (julat gerudi standard penuh)

3. Strok Standard: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (strok maks: 100mm)

4. Konfigurasi Cincin Penampan & Magnet

￮ Z: Konfigurasi standard (gelang magnet terbina dalam + penimbal getah dwi hujung, serasi dengan pemasangan suis magnet)

￮ Tiada akhiran Z: Jenis bukan magnet (suis magnet tidak tersedia)

￮ Nota: Siri CXSJ hanya menyokong penimbal getah, tiada pilihan penimbal udara (AZ).

5. Suis Magnet: Pilihan D-M9B, D-A93, D-M9N; dipasang terus pada alur sisi dengan keserasian asas boleh balik 4 arah

6. Kunci Peranti (Pilihan): R (tarik balik kunci), P (panjangkan kunci)

Parameter Teknikal Standard Am

(Keadaan ujian standard: 20 ℃ suhu normal, udara kering)

• Mod Operasi: Pemanduan dwi-omboh bertindak dua kali (output tujahan berganda)

• Julat Tekanan Kerja: 0.1~0.7MPa (φ6: minimum 0.15MPa; φ10~φ32: minimum 0.1MPa)

• Tekanan Bukti: 1.05MPa

• Suhu Ambien: -10℃~60℃ (persekitaran bebas ais)

• Kelajuan Operasi: 30~800mm/s (jenis berkelajuan tinggi CXSJL sehingga 800mm/s; CXSJM 30~600mm/s)

• Ketepatan Anti-Putaran: ±0.1° (kepersisan kilasan sifar, konsisten dengan siri CXS standard)

• Mod Penampan: Penampan getah dua hujung sahaja (tiada pilihan penimbal udara)

• Saiz Pelabuhan Paip

￮ φ6 / φ10: M5×0.8 (menyokong paip dwi paksi & sisi)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (paip sisi sahaja)

• Kaedah Pemasangan: Pemasangan 3 sisi (bawah / atas / sisi); asas boleh balik menyokong pemasangan kiri dan kanan simetri

Data Teras & Ketegangan Teori (@0.5MPa, Unit: N)

Struktur dua piston menyediakandaya keluaran berganda dibandingkan dengan silinder omboh tunggal dengan saiz lubang yang sama

Perbandingan Perbezaan Teras CXSJ vs CXS

CXSJ ialah versi ultra-kompak CXS yang dinaik taraf, dioptimumkan khusus untuk senario automasi ruang sempit

Panduan Pemilihan Pantas

1. Pemilihan Jenis Bearing & Rod: Pilih CXSJM untuk persekitaran tahan haus beban berat & berdebu; pilih CXSJL untuk gerakan salingan licin & kerap berkelajuan tinggi; mengguna pakai CXSJWM/CXSJWL untuk output rod dwi hujung dan operasi segerak dua hala.

2. Pemilihan Versi Model: Lebih suka CXSJ untuk ruang ultra-kompak dan permintaan paip paksi; pilih CXS standard jika penampan udara atau rintangan hentaman berat diperlukan.

3. Pemilihan Konfigurasi Magnetik: Pilih akhiran Z untuk pengesanan kedudukan dengan suis magnetik; tinggalkan Z untuk senario bukan magnetik dan sensitif gangguan magnetik.

4. Pemilihan Bore & Strok: Tentukan saiz gerudi berdasarkan beban sebenar dan permintaan tujahan; julat lejang standard ialah 5~100mm (had lejang maks: 100mm).

Ringkasan Satu Ayat

     Silinder berkembar ultra-kompak siri SOLH CXSJ menampilkan tujahan tinggi dwi-omboh dwi-rod, ketepatan putaran sifar ±0.1°, saiz optimum ultra-langsing dan pelekap fleksibel 4-hala, menjadi penyelesaian pneumatik yang optimum untuk memilih-dan-tempat berketepatan tinggi, kedudukan dan tekanan ringan dalam peralatan automatik ultra-terkurung.
