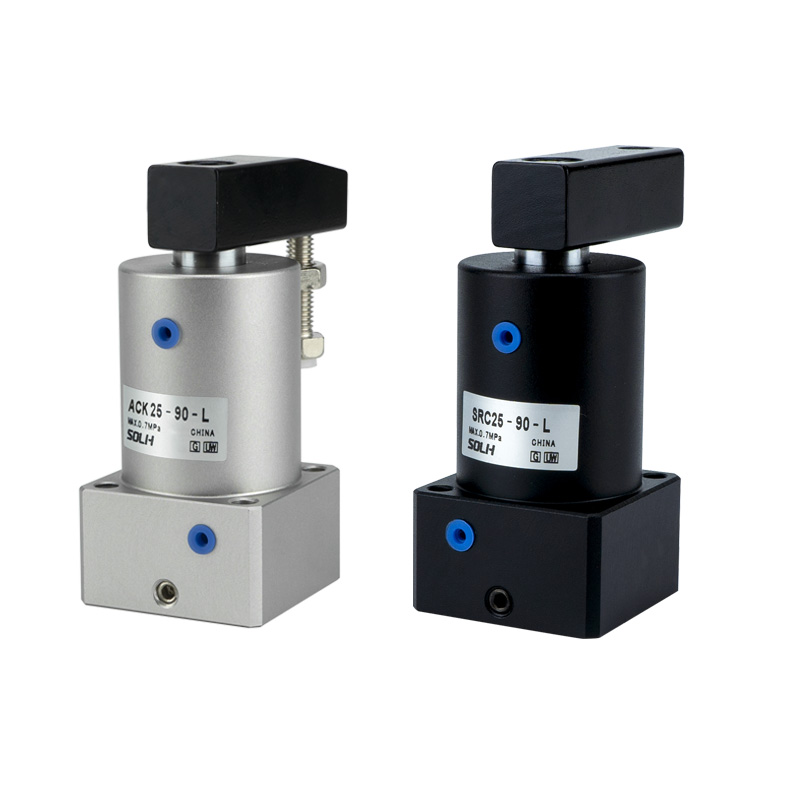

Silinder Sudut Siri ACK | Putaran 90°/180° & Silinder 2-dalam-1 Pengapit Ke Bawah

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Ciri Struktur Teras

     Siri SOLH ACK ialah silinder sudut 2-dalam-1 berprestasi tinggi yang menyepadukan putaran 90°/180° dan gerakan pengapit ke bawah linear. Meliputi saiz gerudi dari φ25mm hingga φ63mm, ia menggunakan struktur tiga alur panduan profesional untuk ketepatan tinggi dan rintangan beban eksentrik yang kuat. Plat tekanan satu sisi/dua belah pilihan dan arah putaran kiri/kanan menyesuaikan sepenuhnya dengan susun atur lekapan yang pelbagai. Menampilkan ketegaran yang tinggi, hayat perkhidmatan yang panjang dan kapasiti pengapit beban berat, silinder ACK digunakan secara meluas untuk stesen pengapit bahan kerja terhad ruang dalam perkakas automatik, kedudukan kimpalan dan proses penetapan setem.

1. Tindakan Putaran & Pengapit Kompaun

• Urutan Kerja Standard: Tarik balik → 90°/180° putaran kiri/kanan → lanjutkan untuk pengapit ke bawah

• Tetapkan Semula Urutan: Tarik balik untuk melepaskan pengapit → putaran terbalik → lanjutkan dan tetapkan semula

• Kedudukan Ketepatan Tinggi: Sudut putaran standard 90° dengan ketepatan tinggi ±1.5°; Jenis putaran 180° pilihan, memastikan kedudukan bahan kerja yang boleh diulang dan boleh dipercayai.

2. Ketegaran Tinggi & Hayat Perkhidmatan Dilanjutkan

• Struktur Tiga-Panduan-Alur: Reka bentuk panduan tiga arah yang dioptimumkan memberikan kestabilan gerakan yang luar biasa, ketepatan pemanduan yang tinggi dan keupayaan anti pesongan yang kuat, dengan berkesan menahan beban sipi semasa pengapit.

• Konfigurasi Bahan Berkekuatan Tinggi: Rod omboh menggunakan keluli aloi khas dengan proses rawatan haba untuk rintangan haus dan ketahanan yang sangat baik. Badan silinder menjalani rawatan anodisasi keras untuk meningkatkan rintangan kakisan dan ketegaran struktur.

• Meterai Import Premium: Mengguna pakai bahan pengedap yang diimport dengan kebolehsuaian yang sangat baik kepada keadaan kerja yang kompleks, dengan berkesan mengurangkan kebocoran udara dan memanjangkan hayat perkhidmatan keseluruhan silinder dengan banyak.

3. Pemasangan Fleksibel & Konfigurasi Terpelbagai

• Jenis Plat Tekanan Pilihan: Plat tekanan satu sisi ACK untuk bahan kerja sempit; Plat tekanan dua muka ACKD untuk bahan kerja lebar, meliputi permintaan pengapit bahan kerja yang pelbagai.

• Arah Putaran Boleh Laras: L (putaran kiri lawan jam) dan R (putaran kanan mengikut arah jam) pilihan untuk memadankan susun atur stesen di tapak yang berbeza.

• Reka Bentuk Pemasangan Sejagat: Dilengkapi dengan 4 lubang melalui bawah untuk penetapan terus, serasi dengan pelekap bebibir. Alur suis standard terpelihara membolehkan pemasangan suis magnetik yang mudah untuk pengesanan kedudukan.

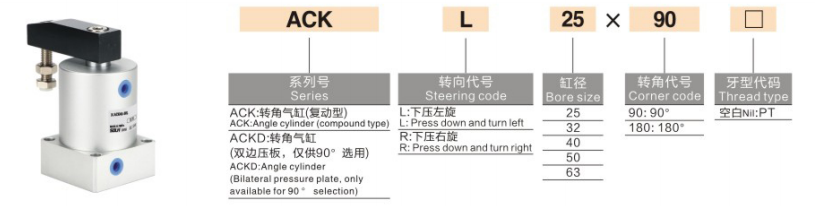

Peraturan Penamaan Model Lengkap & Contoh Pesanan

1. Contoh Model Biasa: ACKL25-90, ACKDR40-90

2. Contoh Pesanan Standard

• Putaran Kiri Sebelah 90°: ACKL25-90 (φ25 lubang, putaran kiri, sudut standard 90°)

• Putaran Kanan Dua Belah 90°: ACKDR32-90 (φ32 lubang, plat dua muka, putaran kanan, sudut 90°)

• Jenis Tugas Berat Gergaji Besar: ACKL63-90 (φ63 lubang maksimum, putaran kiri, sudut 90° untuk pengapit beban berat)

Parameter Teknikal Umum (20℃, Keadaan Standard 0.5MPa)

1. Spesifikasi Asas

• Mod Operasi: Pergerakan kompaun bertindak dua kali (putaran + pengapit ke bawah)

• Julat Tekanan Kerja: 0.15~1.0MPa; Tekanan Bukti: 1.5MPa

• Suhu Ambien: -20℃~80℃

• Kelajuan Operasi Piston: 50~200mm/s

• Sudut Putaran: 90° (standard); 180° (pilihan)

• Strok Pengapit Standard: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Daya Pengapit Teori (Unit: N @0.5MPa)

3. Berat Produk (Unit: kg @90° Jenis Standard)

Senario Aplikasi Biasa

• Alat Mesin & Lekapan Kimpalan: Sesuai untuk pengapit kedudukan bahan kerja, penetapan kimpalan dan stesen pengecapan anti-anjakan. Putaran bersepadu dan tindakan pengapit 2-dalam-1 memudahkan struktur mekanikal dan menjimatkan ruang pemasangan.

• Pemprosesan Komponen Elektronik & Ketepatan: Sesuai untuk pengapit palet, penetapan jig dan kedudukan bahagian ketepatan mikro. Ia menampilkan ketepatan kedudukan tinggi dan penjanaan habuk rendah, memenuhi keperluan ketepatan dan kebersihan yang ketat.

• Mekanisme Pemindahan Automatik: Digunakan secara meluas untuk pengehad meja putar, kedudukan mekanisme membalikkan dan stesen pengapit lejang pendek, memberikan prestasi gerakan kompaun yang stabil, licin dan boleh berulang.

• Tugas Berat Membaiki Keadaan Kerja: Dengan daya pengapit yang kuat dan kapasiti beban anti-sipi yang sangat baik, ia menyesuaikan dengan sempurna kepada pengapit bahan kerja berat, penetapan acuan dan senario penentududukan ketepatan beban besar.

Panduan Pemilihan Pantas 3 Langkah

1. Pemilihan Saiz Gergaji: Pilih saiz lubang mengikut beban pengapit sebenar. Pastikan daya pengapit teori ≥ beban sebenar × 1.5 faktor keselamatan; utamakan lubang φ40 atau lebih besar untuk keadaan kerja tugas berat.

2. Pemilihan Strok: Lejang pengapit standard berjulat dari 12mm hingga 30mm. Simpan margin lejang 3~5mm mengikut ketinggian bahan kerja untuk mengelakkan gangguan mekanikal semasa operasi.

3. Pemilihan Konfigurasi

￮ Jenis Plat Tekanan: Pilih ACK plat satu sisi untuk bahan kerja sempit; pilih plat dua sisi ACKD untuk bahan kerja lebar.

￮ Arah Putaran: Pilih L putaran kiri atau R putaran kanan mengikut susun atur stesen sebenar dan keadaan gangguan mekanikal.

Ringkasan Satu Ayat

     Silinder sudut siri SOLH ACK menggunakan struktur tiga alur panduan berketepatan tinggi, menyokong putaran 90°/180° dan penyepaduan pengapit ke bawah. Dengan plat tekanan tunggal/dua belah pilihan, putaran kiri/kanan yang fleksibel dan prestasi anti pesongan beban berat yang sangat baik, ia merupakan penyelesaian pengapit ketegaran tinggi dan tahan lama untuk pelbagai stesen lekapan automatik yang terhad ruang.
