Silinder Rod Dua Siri TN

Silinder Aci Berkembar Siri TN | Silinder Pneumatik Rod Dua Kos Rendah Kos Rendah Padat

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk & Struktur Teras

     Siri SOLH TN ialah silinder aci berkembar padat kos efektif yang menampilkan struktur dwi-rod omboh tunggal dan panduan galas slaid. Direka untuk pemasangan penjimatan ruang dan pemasangan serba boleh, ia didatangkan dengan gelang magnet terbina dalam standard dan penimbal lejang boleh laras. Dengan ketepatan anti-putaran ±0.2° dan prestasi anti-pesongan yang sangat baik, silinder TN digunakan secara meluas dalam senario automasi beban ringan termasuk kedudukan ketepatan, penekanan bahan kerja, penyekatan bahan dan pemindahan linear, memberikan kelebihan kesejagatan dan kos yang luar biasa untuk stesen automatik standard.

1.Kelebihan Struktur Teras

• Operasi Segerak Rod Berkembar Stabil: Mengguna pakai konfigurasi rod krom keras tunggal-omboh dan dua selari dengan sesendal gelongsor lanjutan. Struktur segerak dwi-rod berkesan menentang kilasan dan hayunan, mencapai prestasi anti-pesongan yang boleh dipercayai dengan toleransi putaran ±0.2° untuk tugas membimbing beban ringan.

• Penampan Boleh Laras & Strok Penalaan Halus: Dilengkapi dengan pad anti-perlanggaran getah boleh laras hadapan untuk penalaan halus strok yang tepat dan penimbalan lembut; dipadankan dengan penimbal belakang tetap untuk mengurangkan kesan operasi dan bunyi bising, memastikan gerakan salingan yang stabil.

• Pemasangan 3 Sisi Penjimatan Ruang: Reka bentuk badan terbenam menyokong pemasangan fleksibel dari arah bawah, atas dan sisi. Alur sisi terpelihara membenarkan pemasangan suis magnet langsung tanpa kurungan tambahan, memaksimumkan penggunaan ruang peralatan.

• Konfigurasi Magnetik Standard: Cincin magnet terbina dalam (akhiran S) dilengkapi sebagai standard untuk semua model siri TN tanpa versi bukan magnetik tersedia, membolehkan pengesanan kedudukan lejang yang mudah untuk aplikasi automatik universal.

2. Pembezaan Produk Teras (Rujukan Pemilihan Utama)

• Siri TN lwn TR: TN mengguna pakai standard perusahaan dengan saiz yang lebih padat, kos yang lebih rendah dan tiada pilihan gerek φ6; TR mengikut piawaian industri JIS dengan ketegaran yang lebih tinggi, rintangan beban berat dan saiz lubang lengkap termasuk φ6.

• Siri TN lwn CXS / CXSJ: TN menampilkan struktur omboh tunggal dengan output tujahan tunggal standard, lebih berpatutan dan menjimatkan ruang; CXS dan CXSJ menggunakan reka bentuk dwi-omboh dengan output tujahan berganda dan prestasi berkelajuan tinggi yang unggul, sesuai untuk senario beban berat dan berketepatan tinggi.

Klasifikasi Sub-Siri Teras (Jenis Batang)

Siri TN merangkumi dua jenis rod arus perdana untuk memenuhi operasi hujung tunggal dan permintaan gerakan melalui jenis dua hala untuk stesen automasi beban ringan yang pelbagai.

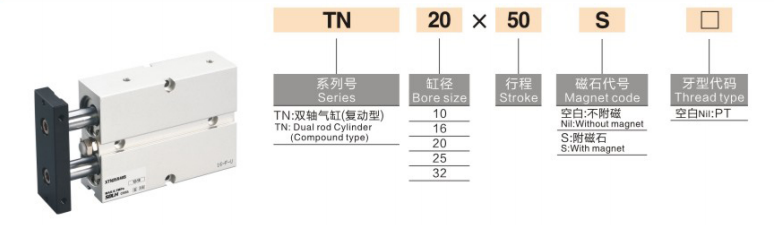

Peraturan Penamaan Model Lengkap

Contoh Model: TN20×50S

1. Definisi Kod Penamaan

1. Kod Siri: TN (rod hujung tunggal) / TNW (rod berganda melalui)

2. Saiz Gergaji: 10 / 16 / 20 / 25 / 32mm (φ6 lubang tidak tersedia, berbeza daripada siri TR)

3. Strok Standard: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (strok maks: 200mm)

4. Konfigurasi Cincin Magnet: S (gelang magnet terbina dalam standard, konfigurasi wajib, tiada versi bukan magnet)

5. Jenis Benang: Benang PT (Rc) lalai; benang G pilihan (akhiran G) / benang NPT (akhiran T)

6. Suis Magnet: Pilihan CS1-J, CS1-G, D-M9B dan model lain, dipasang terus pada alur rizab sisi

Parameter Teknikal Standard Am

(Keadaan ujian standard: 20 ℃ suhu normal, udara kering)

• Mod Operasi: Pemanduan satu omboh bertindak dua kali

• Julat Tekanan Kerja: 0.15~1.0MPa

• Tekanan Bukti: 1.5MPa

• Suhu Ambien: -20℃~70℃ (persekitaran bebas ais)

• Kelajuan Operasi: 30~500mm/s

• Ketepatan Anti-Putaran: ±0.2° (ketepatan panduan beban ringan yang stabil)

• Mod Penampan: Pad anti-perlanggaran getah boleh laras depan + penimbal getah tetap belakang (tiada pilihan penimbal udara)

• Saiz Pelabuhan Paip

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Kaedah Pemasangan: Pemasangan badan terbenam + pelekap 3 sisi (bawah / atas / sisi), reka bentuk ultra penjimatan ruang

Data Teras & Ketegangan Teori (@0.5MPa, Unit: N)

Struktur omboh tunggal dengan output tujahan tunggal standard, kos efektif untuk senario beban ringan konvensional

Panduan Pemilihan Pantas

1. Pemilihan Belanjawan & Ruang: Pilih siri TN untuk ruang ultra-kompak dan permintaan beban ringan kos rendah; pilih siri TR untuk keperluan standard JIS, beban berat dan φ6.

2. Teras & Pemilihan Prestasi: Gunakan silinder dwi-omboh CXS/CXSJ untuk output tujahan berganda dan senario pilih-dan-tempat berkelajuan tinggi; pilih silinder omboh tunggal TN/TR jika tujahan tunggal standard memenuhi permintaan kerja.

3. Pemilihan Jenis Rod: Pilih rod satu hujung TN standard untuk operasi satu arah konvensional; pilih TNW double through rod untuk pemasangan dua hala dan gerakan segerak dua hala.

4. Nota Konfigurasi Magnet: Semua silinder siri TN dilengkapi dengan gelang magnet S sebagai standard (konfigurasi mandatori), tiada pemilihan tambahan diperlukan.

Ringkasan Satu Ayat
