Siri Komponen Pneumatik

Suis tekanan pneumatik mekanikal jenis omboh SOLH IS3000 boleh ditukar ganti sepenuhnya dengan model SMC yang setara. Tekanan udara menolak omboh terbina dalam untuk menggerakkan suis sentuhan mikro 1NO+1NC, dengan julat tekanan boleh laras 0.1~0.7MPa, histerisis ≤0.05MPa dan kebolehulangan ±0.05MPa. Perumah aluminium die-cast mencapai gred kalis debu IP40, dilengkapi dengan tombol pelarasan atas dan tingkap bertingkat untuk tetapan tekanan luar talian tanpa bekalan kuasa. Port standard Rc1/4, benang NPT1/4 pilihan, versi pemasangan gasket IS3100 dan varian beban mikro IS3010 khusus untuk PLC, serta model pilihan lampu penunjuk. Struktur mekanikal omboh pepejalnya memberikan rintangan kejutan dan getaran yang luar biasa, stabil pada penyuap getaran, tukul ketuk dan mesin pengecap tanpa hanyut isyarat atau pencetus palsu yang biasa digunakan pada suis elektronik digital. Beban sentuhan maksimum 1A membolehkan pemacuan terus injap solenoid kecil atau sambungan ke input digital PLC, digunakan secara meluas untuk perlindungan tekanan rendah sumber udara utama, pengesahan kedudukan pengapit silinder dan interlock keselamatan pneumatik untuk peralatan getaran. Ia menyediakan kapasiti beban elektrik yang lebih tinggi daripada suis buluh IS10 dan prestasi kos & kestabilan getaran yang lebih baik daripada suis tekanan digital ISE30A.

Suis tekanan pneumatik tiub buluh tanpa sentuh SOLH IS10 boleh ditukar ganti sepenuhnya dengan aksesori unit perkhidmatan udara SMC yang sepadan. Ia beroperasi melalui tekanan udara memacu omboh yang dilengkapi magnet untuk mencetuskan tiub buluh secara magnetik, menampilkan lelasan sentuhan mekanikal sifar dan tiada percikan elektrik, dengan hayat perkhidmatan yang jauh lebih lama daripada suis kenalan mikro omboh IS3000. Julat tekanan boleh laras meliputi 0.1~0.6 MPa dan histeresis dikawal di bawah 0.08 MPa. Tetingkap pandangan bergraduat sisi membolehkan penentukuran tekanan luar talian dengan pemutar skru tanpa bekalan kuasa. Dua jenis pelekap tersedia: IS10-01S dengan benang sebaris R1/8, dan IS10M klip-on yang diikat terus pada manifold AC FRL untuk menjimatkan ruang kabinet. Beban sesentuh diberi nilai mencapai 1A untuk AC/DC 100V, mampu memacu terus injap solenoid kecil atau menyambung kepada input digital PLC. Miniatur dan ringan, ia berfungsi sebagai monitor tekanan standard kos untuk penggera tekanan rendah udara utama, pengesahan lejang penuh silinder dan jalinan keselamatan litar pneumatik penggetar.

Kesatuan putar berbilang saluran SOLH MQR menggunakan pengedap jurang bukan sentuhan logam dengan tork putaran ultra rendah 0.003~0.50 N·m. Bebas daripada cincin pengedap getah, ia mengelakkan melekat walaupun selepas penyimpanan statik yang lama. Tersedia dengan 1/2/4/8/12/16 laluan udara bebas tanpa kebocoran silang, ia berfungsi di bawah vakum -100kPa hingga tekanan positif 1.0MPa. Disokong oleh galas berkembar, ia mencapai putaran dwiarah maksimum 3000 rpm dengan sehingga 1 bilion putaran tanpa penyelenggaraan. Dilengkapi dengan port benang M5 standard dan struktur bebas pelinciran, ia menghapuskan berpusing saluran paip untuk sambungan robot, meja pengindeksan berputar dan silinder berputar, digunakan secara meluas dalam penjerapan vakum jig berputar dan bekalan udara berterusan untuk mesin automasi berputar elektronik, pembungkusan & percetakan. Perumahan pegun hendaklah dibetulkan dan bahagian berputar dipadankan dengan gandingan fleksibel; beban jejari dan paksi berat adalah dilarang.

Pam diafragma kecil SOLH PB1011A boleh ditukar ganti sepenuhnya dengan model SMC PB1011 yang setara. Injap solenoid 3-port terbina dalam DC24V membolehkan kawalan elektrik terus, manakala varian juruterbang udara PB1013A direka untuk interlock peralatan luaran. Pembinaan kedap tanpa aci menghapuskan kebocoran sederhana sepenuhnya. Komponen yang dibasahi ialah polipropilena PP pilihan atau keluli tahan karat SUS316, dipasangkan dengan diafragma PTFE komposit dan pengedap FKM untuk ketahanan yang sangat baik terhadap asid lemah, alkali dan pelarut organik. Ia memberikan aliran boleh laras dari 8 hingga 2000 mL/min, mengendalikan kelikatan cecair sehingga 100 mPa·s dengan lif sedutan kering maksimum 2.5 m, beroperasi di bawah hingar 64 dB(A) dan mencapai hayat perkhidmatan diafragma kitaran 30 juta. Port cecair menggunakan benang Rc1/8 standard dengan NPT1/8 pilihan; bekalan udara & port ekzos menggunakan benang miniatur M5. Pemasangan memerlukan alur keluar cecair menghadap ke atas untuk mengelakkan kunci udara. Digunakan secara meluas untuk pemindahan cecair kimia mikro dalam talian semikonduktor & PV, penyusuan reagen biokimia perubatan, bekalan dakwat & gam percetakan, dan dos kimia yang tepat untuk peralatan rawatan air alam sekitar.

SOLH VR3200/VR3201 geganti mekanikal pneumatik-elektrik bebas kuasa boleh ditukar ganti sepenuhnya dengan model SMC yang sepadan. Ia menukar isyarat tekanan udara kepada isyarat sentuhan kering 1NO+1NC tanpa bekalan kuasa luaran untuk interlock PLC, pemantauan tekanan dan penggera kerosakan, dengan tekanan pencetus boleh laras antara 0.1 hingga 1.0MPa dan suis mikro terbina dalam beban tinggi. Tiga varian tersedia: VR3200 bingkai terbuka untuk kabinet kawalan bebas habuk kering; VR3201 kalis titisan IP44 yang dimeterai sepenuhnya untuk peralatan mesin dan saluran pengeluaran lembap & berdebu; VR3202 yang diperakui CE dengan terminal pembumian khusus untuk gangguan EMC yang kuat dan jentera eksport. Dilengkapi dengan salur masuk udara Rc1/8 standard, badan injap loyang, omboh POM, spring balik keluli tahan karat dan pengedap NBR, ia digunakan secara meluas untuk pengesahan tekanan pengapit silinder, maklum balas tekanan negatif penyedut vakum, amaran tekanan rendah sumber udara utama dan penukaran isyarat dalam bengkel mudah letupan tanpa sensor elektronik.

Peredam ekzos pneumatik siri SOLH AN boleh ditukar ganti sepenuhnya dengan peredam SMC yang setara, meliputi julat saiz lengkap dari benang mikro M5 hingga lubang besar Rc2", tersedia dalam resin tersinter kalis api dan versi logam kuprum tersinter suhu tinggi. Ia mencapai 25~35dB(A) pengurangan hingar berganda berkesan tapak. bunyi hentaman ekzos daripada injap solenoid dan silinder, menyekat percikan kabus minyak, dan mengekalkan tekanan belakang ekzos yang rendah tanpa memperlahankan penggerak Varian resin beroperasi dari -10 hingga 60 ℃ dengan perumah kalis api UL94-V0, manakala jenis logam tersinter tahan sehingga 150 ℃ suhu suhu tinggi injap, silinder dan pengepala ekzos terpusat, dikelaskan kepada model lubang besar mikro, sederhana dan industri mengikut kapasiti aliran udara, dengan pilihan sambungan metrik, Rc, NPT dan tekan masuk boleh dibersihkan dengan tiupan udara terbalik, berfungsi sebagai aksesori persekitaran pengurangan hingar yang penting untuk semua litar pneumatik.

Tolok tekanan pneumatik siri SOLH G dikhususkan untuk pengukuran udara termampat, dibahagikan kepada jenis G benang belakang untuk pembenaman panel dan jenis GA benang sisi untuk pemasangan paip sebaris. Saiz dail berjulat dari φ15 hingga φ63 dengan rentang pengukuran 0.2~1.5MPa. Ketepatan standard ialah ±3% FS, manakala mini G15 dan G27 mencapai ±5% FS. Varian L dilengkapi dengan cincin had merah-hijau membolehkan pengenalan keadaan tekanan visual intuitif; dail besar G53-L dan G63-L menjamin bacaan yang jelas dari jarak jauh. Benang sambungan termasuk M5, R1/16, R1/8 dan R1/4. Kelengkapan tembaga standard dibekalkan, dan versi bersih bebas minyak bebas tembaga adalah pilihan untuk litar gas ketulenan tinggi semikonduktor. Tolok menggunakan aloi zink / perumah aluminium bersalut nikel dan tingkap polikarbonat tahan hentaman. Dipadankan secara meluas dengan injap solenoid, pengawal selia dan peralatan automasi untuk pemantauan tekanan udara masa nyata, semua saiz boleh ditukar ganti sepenuhnya dengan tolok tekanan setara yang diimport.

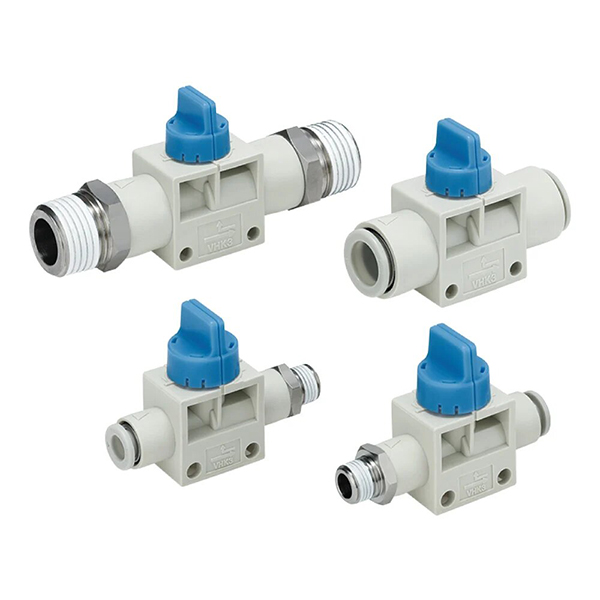

Injap manual tombol SOLH VHK termasuk jenis pelepas tekanan 2/2 hala dan 3/2 hala, boleh ditukar ganti sepenuhnya dengan injap SMC VHK asal. Mengguna pakai pengedap popet ketepatan yang dibangunkan sendiri, perumahan PBT kalis api dan kili tembaga, ia dihasilkan secara besar-besaran secara automatik dengan bekalan spot yang mencukupi. Ia mempunyai operasi berputar tork rendah 90° dan penyambung tolak masuk/benang yang banyak. Versi 3/2-hala mengeluarkan tekanan sisa secara automatik, digunakan secara meluas untuk pelepasan keselamatan sebelum injap solenoid, pensuisan litar vakum dan kawalan udara cawangan dalam sistem pneumatik miniatur padat.

Injap pedal kaki pneumatik SOLH 4F menggunakan perumah aluminium die-cast bersepadu dan boleh ditukar ganti sepenuhnya dengan model setara AirTAC. Dibina pada teknologi pengedap dwi-ekzos yang dibangunkan sendiri, ia dihasilkan secara besar-besaran pada barisan pemasangan automatik dengan inventori tempat yang mencukupi dan penghantaran global yang stabil. Tersedia dalam versi set semula kendiri, penguncian kendiri dan pelindung keselamatan dengan rintangan habuk & percikan IP54, ia mengawal timbal balik silinder dwitindakan secara meluas untuk pengecapan, lekapan rivet dan penyahpepijatan litar di tapak. Aliran udara yang tinggi memberikan tindak balas yang cepat, struktur tahan hentaman sesuai dengan tugas berat yang kerap melangkah di bengkel perindustrian.
