Siri Komponen Pneumatik

Silinder penyumbat ketinggian tetap padat SOLH TWQ memberikan penyelesaian pengehadan kos efektif untuk palet penghantar ringan & tugas sederhana 10–150kg. Empat hujung rod boleh ditukar ganti meliputi rod rata, rod bulat, tuas penggelek dan gaya tuil penimbal hidraulik boleh laras; versi roller & buffer menyokong penguncian kendiri mekanikal pilihan untuk mengelakkan lantunan semula bahan kerja. Pemasangan bebibir berketinggian tetap meninggalkan penentukuran ketinggian dan mempercepatkan pemasangan medan, dengan slot empat sisi untuk penderia magnet. Pembinaan tahan haus bebas minyak sesuai dengan rangkaian pemasangan elektronik, pembungkusan dan peralatan rumah. Pengeluaran besar-besaran kami yang stabil menjamin stok spot yang mencukupi, sesuai untuk penyekatan automatik penyelenggaraan rendah kitaran tinggi dan kedudukan stesen.

Silinder putar ram bersepadu SOLH MSUB menyampaikan gerakan putar ketepatan tindak balas rendah untuk automasi tugas ringan sehingga beban 10kg. Menampilkan struktur meja berputar semua-dalam-satu yang menghilangkan kelegaan gear, ia menyokong putaran 90°/180° pilihan dengan pelarasan sudut halus ±5°; versi MSUA yang dinaik taraf mencapai ketepatan goyangan dalam 0.03mm. Struktur ram tunggal yang dioptimumkan mempunyai kapasiti beban 2–3 kali lebih tinggi daripada model CRB1 konvensional dengan jejak yang lebih padat. Pemasangan bebibir berbilang arah menjimatkan ruang pemasangan, manakala pengedap bebas minyak memastikan operasi kitaran panjang yang bersih. Kami mengekalkan pengeluaran besar-besaran yang stabil dan inventori tempat yang mencukupi, digunakan secara meluas untuk hayunan sendi robot, pengindeksan bahan kerja elektronik, bahagian flipping dan platform kedudukan kecil dalam barisan pemasangan ketepatan.

SOLH CRBU2 penggerak ram bebas pasang ultra nipis boleh ditukar ganti sepenuhnya dengan model SMC yang setara, tersedia dalam saiz gerek 10/15/20/30/40. Badan silinder bersepadu membolehkan penetapan berbilang arah tanpa kurungan, 12% lebih ringan daripada siri CRB2, sesuai untuk pemasangan tersembunyi di dalam jentera bersepadu padat. Pemacu ram terus menghilangkan tindak balas gear dengan kebolehulangan sudut ultra tinggi ±0.01°. Dua varian ram: S ram tunggal untuk ayunan maksimum 270°, D ram berganda memberikan tork berganda dengan putaran 90°/100° terhad. Susun atur paip dwi ditawarkan: port sisi standard dan port paksi tengah akhiran-E. Pelaras sudut akhiran-W pilihan merealisasikan lejang boleh laras tak terhingga dari 0 hingga 240°, dan gelang magnet terbina dalam menyokong suis buluh M9BW untuk maklum balas had PLC. Pengedap komposit geseran rendah memastikan operasi bebas minyak dengan lebih 5 juta kitaran perkhidmatan. Digunakan secara meluas untuk tugas pusingan ketepatan frekuensi tinggi beban ringan termasuk perolehan jig miniatur 3C, kedudukan kamera penglihatan, mekanisme pengetatan skru dan pensuisan pembungkusan sudut kecil. Berbanding dengan silinder putar CRB2 yang dipasang pada asas, CRBU2 tidak memerlukan pendakap pelekap dan memaksimumkan kecekapan ruang, sesuai untuk pengesan hujung robot dan susun atur peralatan dalaman yang sempit.

Penggerak berputar jenis ram SOLH CRB1 / CRB2 boleh ditukar ganti sepenuhnya dengan silinder ayunan SMC yang setara. Pemacu ram terus menghilangkan tindak balas gear, memberikan inersia putaran rendah dan tindak balas ultra pantas. CRB2 ialah julat tugas ringan padat dengan saiz gerek 10~40 mm; ram tunggal menyokong ayunan sehingga 270° manakala ram berganda mengehadkan putaran kepada 90°/100°, sesuai untuk lilitan mini berkelajuan tinggi dalam 3C dan peralatan pembungkusan ruang terkurung. Siri tugas berat CRB1 meliputi lubang 50~100 mm dengan sokongan galas penuh dan rintangan hentaman yang luar biasa, memberikan tork maksimum sehingga 24 N·m untuk lekapan berat dan perolehan pengindeksan bahan kerja yang besar. Bim tunggal menawarkan julat ayunan yang luas, manakala ram berganda menggandakan tork pada saiz lubang yang sama. Bampar getah terbina dalam adalah standard; akhiran pelaras sudut Z dan aci berongga adalah pilihan, dan varian CDRB menyepadukan magnet kekal yang serasi dengan suis buluh D-M9B / D-A93. Berbanding dengan meja putar rak-dan-pinion MSQ, silinder jenis ram mempunyai badan yang lebih langsing dan putaran lebih pantas dengan kapasiti beban jejarian & paksi sifar tetapi lebih lemah, menjadikannya pilihan utama untuk tugas berputar beban ringan berkelajuan tinggi yang memerlukan sudut ayunan yang besar.

Silinder putar rak dan pinion SOLH CRA1 ialah penggerak ayunan pneumatik tork tinggi untuk automasi tugas sederhana & berat 10–50kg. Transmisi rak-pinion dwi-omboh mencapai tindak balas ≤1°, dengan model φ30 sifar tindak balas dan tork maksimum 108N·m daripada lubang φ100 pada 0.5MPa. Kusyen udara hujung boleh laras pilihan mengurangkan kesan inersia semasa berbasikal yang kerap, manakala berbilang jenis pelekap dan konfigurasi aci menyokong sambungan mekanikal yang fleksibel. Pembinaan bebas minyak memastikan operasi berterusan penyelenggaraan rendah. Kilang kami menjalankan pengeluaran besar-besaran yang stabil dengan inventori tempat yang mencukupi, digunakan secara meluas untuk menyelak bahan kerja berat, penggerak injap industri, pengindeksan lekapan berat dan putaran sendi robotik merentas pemasangan automatik dan sistem kawalan saluran paip.

Rak ultra-nipis SOLH CRQ2 dan silinder putar pinion menggunakan struktur jejaring rak dua untuk mencapai putaran tepat sifar tindak balas, sangat sesuai untuk automasi ringan & tugas sederhana yang terhad ruang. Menampilkan binaan bebibir bersepadu rata berprofil rendah tanpa pendakap pelekap tambahan, ia menyokong putaran bulatan penuh 90°, 180° dan pilihan 360° dengan penentukuran sudut halus ±5°. Saiz gerek berkisar antara φ10 hingga φ40; spesifikasi yang lebih besar tersedia dengan kusyen udara boleh laras untuk menampung impak inersia semasa berbasikal yang kerap. Versi magnetik CDRQ2 menyokong pemasangan suis magnetik untuk pautan isyarat kedudukan PLC. Reka bentuk pelincir sendiri tanpa minyak mengurangkan beban kerja penyelenggaraan dengan banyak. Disokong oleh pengeluaran besar-besaran yang stabil dan stok spot yang mencukupi, penggerak buaian padat ini digunakan secara meluas dalam libasan PCB elektronik 3C, jentera pembungkusan, automasi perubatan dan stesen pengindeksan kecil ketepatan.

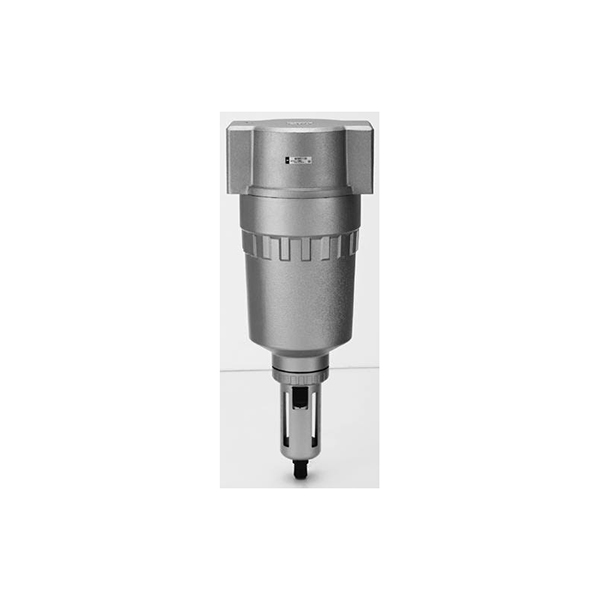

Penapis udara saluran utama aliran tinggi SOLH AF800 / AF900 boleh ditukar ganti sepenuhnya dengan model SMC yang setara, dilengkapi dengan port G1¼/G1½/G2 dan aliran berkadar maksimum sehingga 20000 L/min, direka untuk saluran paip utama pemampat udara, bekalan udara berpusat talian penuh dan sistem multi-injap pne aliran tinggi. Struktur pra-pemisahan sentrifugal terbina dalam menghilangkan lebih 95% air pekat, karat dan zarah besar terlebih dahulu; kartrij penapis gentian berbilang lapisan menawarkan ketepatan pilihan dari 2μm hingga 100μm dengan 5μm standard untuk kegunaan umum. Mangkuk air 45 cm³ menyokong tiga mod saliran: longkang manual, longkang automatik terapung AD47 NC dan longkang auto terapung AD48-6 NO. Tiga jenis mangkuk tersedia: mangkuk PC telus tahan hentaman standard, mangkuk logam tugas berat dan mangkuk logam kalis letupan dengan tingkap penglihatan paras cecair, manakala varian logam disyorkan untuk mengecat, kalis letupan bateri litium dan persekitaran yang keras alat mesin berminyak. Badan aluminium beranod keras dengan pelari lurus memberikan penurunan tekanan rendah. Dipadankan dengan pengawal selia AR dan pelincir AL untuk membentuk unit perkhidmatan udara AC800/900 yang lengkap, dipasang secara meluas di hadapan pemampat udara untuk kluster CNC yang besar, bengkel salutan litium, garis pengecatan auto dan loji kalis letupan kimia, melindungi injap solenoid hiliran, silinder dan penyembur vakum untuk mengurangkan keseluruhan kadar kegagalan sistem pneumatik.

Penapis kasar talian utama SOLH AFF dan pemisah kabus minyak AM boleh dilantun secara bersiri dan boleh ditukar ganti sepenuhnya dengan komponen penulenan udara SMC yang sepadan, mematuhi piawaian kebersihan udara termampat ISO8573-1. Penapis utama AFF 1μm mengeluarkan 99% titisan air pekat, habuk dan zarah karat; pemisah kabus minyak halus AM 0.1μm mengehadkan sisa kandungan minyak di bawah 1mg/m³ untuk bekalan udara bersih tanpa minyak. Barisan aliran penuh berjulat dari 300 hingga 14500 L/min dengan benang port 1/4"~2". Setiap unit dilengkapi dengan penunjuk tersumbat visual terbina dalam dan mangkuk air keluli tahan karat ringan, manakala akhiran-D biasanya terbuka apungan auto longkang adalah pilihan. Penurunan tekanan dikawal di bawah 5kPa dengan kapasiti aliran 20% lebih tinggi daripada penapis konvensional. Sambungan lata modular disokong untuk gabungan dengan penapis karbon teraktif ultra-halus AMD, berfungsi sebagai peralatan pasca pemprosesan air & penyingkiran minyak berbilang peringkat selepas pemampat udara untuk jentera CNC, saluran makanan & farmaseutikal, bengkel salutan 3C dan proses bebas minyak semikonduktor. Margin aliran 1.2~1.5 kali disyorkan semasa pemilihan, dan varian auto longkang diutamakan untuk pengeluaran tanpa pengawasan 24 jam dengan output kondensat yang tinggi.

Suis tekanan digital berketepatan tinggi SOLH ZSE30A / ZSE30AF / ISE30A boleh ditukar ganti sepenuhnya dengan model SMC yang sepadan, yang mempunyai ketepatan pengukuran ultra tinggi ±0.2%FS dengan LCD dwi-warna merah/hijau 4 digit. Lampu latar hijau diaktifkan apabila tekanan kekal dalam julat selamat yang dipratetap, lampu merah mencetuskan penggera tekanan lampau/tekanan rendah; logik paparan boleh diterbalikkan mengikut keperluan. Tiga julat pengukur meliputi permintaan aplikasi penuh: ZSE30A untuk vakum tunggal 0~-101kPa, tekanan kompaun universal ZSE30AF -100~+100kPa, tekanan positif standard ISE30A -0.1~1.0MPa untuk bekalan udara kilang 0.4~0.7MPa arus perdana. Setiap unit dilengkapi dengan output suis pengumpul terbuka NPN/PNP bebas 2 saluran, dengan voltan analog 1~5V pilihan atau isyarat arus analog 4~20mA untuk pemerolehan data tekanan PLC gelung tertutup berterusan. Fungsi salinan parameter satu klik eksklusif memindahkan tetapan daripada satu unit induk kepada sehingga 10 unit hamba, secara drastik mengurangkan ralat pentauliahan kelompok. Dikuasakan oleh rangkaian luas DC12~24V, dipasang dengan port M5/Rc1/8 dan penarafan kalis debu IP40. Digunakan secara meluas untuk pemantauan tekanan penjepit silinder, penggera kegagalan penjerapan chuck vakum dan penyeliaan tekanan masa nyata merentas semua litar pneumatik automatik, mengatasi suis tekanan mekanikal tradisional dalam ketepatan, keterlihatan jauh dan kebolehkembangan isyarat.
