Jadual Slaid Pneumatik Siri MXS | Panduan Cross Roller Jenis Dwi-Silinder

Jenama: SOLH oleh Richge Technology

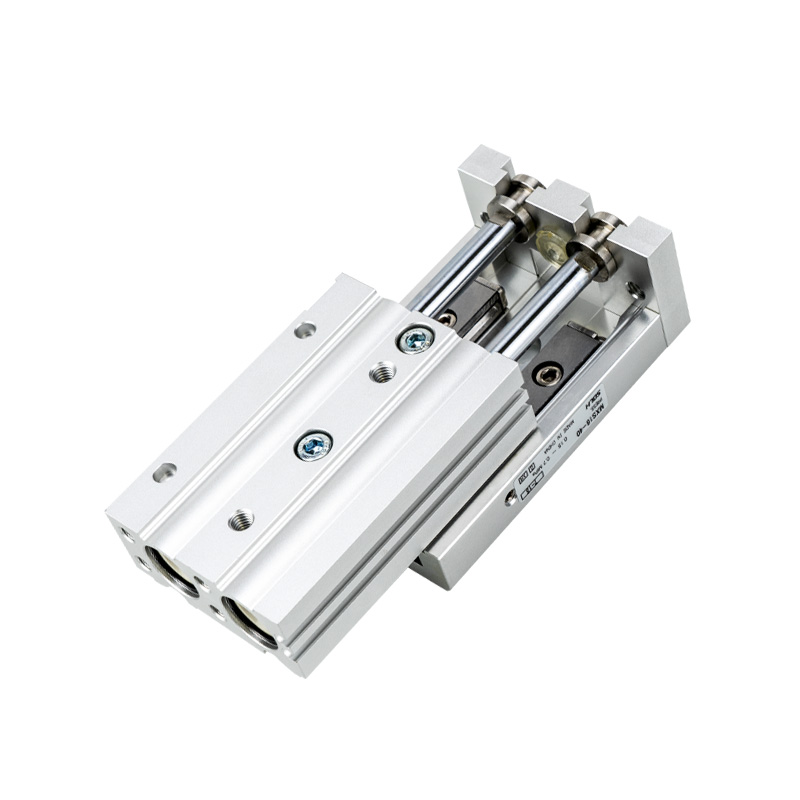

Gambaran Keseluruhan Produk

     Siri SOLH MXS ialah meja slaid pneumatik bersepadu ketegaran tinggi, ketepatan tinggi yang dilengkapi dengan struktur pemanduan dwi-omboh dan rel panduan penggelek silang profesional. Menampilkan badan padat ultra-nipis, sistem panduan pramuat kelegaan sifar dan tujahan keluaran berganda, ia memberikan gerakan linear ultra-stabil dengan ketepatan ulangan sehingga ±0.01mm. Reka bentuk bersepadu semua-dalam-satu sangat mengurangkan volum peralatan berbanding dengan silinder pemisah tradisional + kombinasi panduan luaran. Ia digunakan secara meluas dalam pemindahan linear ketepatan, pemasangan penjajaran, peralatan elektronik dan semikonduktor, berfungsi sebagai penggantian yang dinaik taraf optimum untuk penyelesaian pemanduan linear konvensional.

Struktur Teras & Prinsip Kerja

     -- Sistem Pemanduan Dwi-Omboh: Mengguna pakai struktur dwi-omboh bertindak dua kali, memberikan dua kali tujahan gelongsor satu silinder dengan saiz lubang yang sama. Ia memastikan operasi yang sangat segerak dan berkesan menghapuskan pesongan gerakan dan berayun semasa pergerakan frekuensi tinggi.

     -- Rel Panduan Cross Roller Premium: Panduan penggelek silang berketepatan tinggi terbina dalam dengan reka bentuk pramuat, kelegaan larian sifar, ketegaran struktur yang sangat baik dan rintangan kuat terhadap beban jejarian dan pesongan tork. Ia secara stabil mengekalkan ketepatan kedudukan ulangan ultra tinggi ±0.01mm untuk operasi kitaran jangka panjang.

     -- Reka Bentuk Bersepadu Semua-dalam-Satu: Silinder dan meja slaid disepadukan dengan sempurna sebagai satu unit, mengurangkan jumlah keseluruhan pemasangan sebanyak 30%~50% berbanding dengan struktur jenis belah. Ia tidak memerlukan penjajaran manual semasa pemasangan, meningkatkan kecekapan pemasangan dan ketekalan struktur.

     -- Pemasangan Tiga Belah Fleksibel: Menyokong pemasangan tiga arah bawah, sisi dan paksi dengan lubang pin kedudukan ketepatan pratetap. Ia menyokong pemasangan susun terus dan pemasangan tetap sisi, menyesuaikan diri dengan permintaan susun atur peralatan padat yang pelbagai.

     -- Penyesuaian Sensor Terbina Dalam: Dilengkapi dengan cincin magnet dalaman standard, dengan alur tertanam terpelihara pada badan yang serasi dengan suis magnet siri D-M9□ dan A93. Reka bentuk flush-mount mengelakkan gangguan struktur dan memastikan maklum balas kedudukan lejang yang tepat.

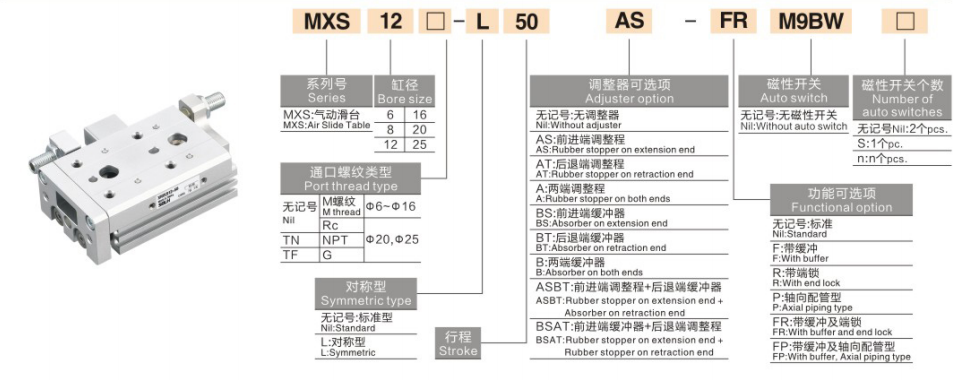

Peraturan Pengekodan Model Lengkap

   1. Contoh Model: MXS16-50AS-M9BW

   2. Contoh Rujukan Pesanan Standard

     -- MXS20-75A-FR-M9NL: Bore 20mm, lejang 75mm, pelarasan lejang dwi hujung, paip paksi, suis magnet PNP dengan panjang wayar 3m

Spesifikasi Teknikal Teras Umum

Daya Output & Carta Rujukan Beban (@0.5MPa, Pemasangan Mendatar)

Nota: Kapasiti beban berkurangan dengan lejang yang lebih panjang dan kelajuan yang lebih tinggi; faktor keselamatan ≥2; beban menegak memerlukan pengesahan tork yang dibenarkan

Senario Aplikasi & Garis Panduan Pemilihan

   1. Senario Aplikasi Keutamaan untuk Siri MXS

     --  Kedudukan & Pemindahan Ketepatan Ultra Tinggi: Ideal untuk pemindahan linear yang tepat dan penjajaran komponen elektronik, terminal, kanta optik dan modul kecil dengan keperluan penentududukan ±0.01mm yang ketat.

     -- Peralatan Kompak Terhad Ruang: Struktur bersepadu ultra-nipis mengurangkan ketinggian peralatan sebanyak 30% berbanding dengan meja slaid biasa, memasang dengan sempurna stesen miniatur dan sangat padat automatik.

     -- Keadaan Kerja Ketegaran Tinggi & Anti-Pesongan: Reka bentuk panduan roller silang memberikan rintangan tork yang sangat baik dan toleransi beban sipi, sesuai untuk pemanduan paksi Z robot dan stesen pemasangan berketepatan tinggi dengan keadaan daya yang kompleks.

     -- Operasi Kitaran Lejang Pendek Frekuensi Tinggi: Stabil untuk operasi frekuensi tinggi jangka panjang dalam strok pendek 10~50mm, mengekalkan ketepatan yang konsisten tanpa mengimbangi atau jitter.

     -- Penyederhanaan Struktur & Pengurangan Kos: Silinder bersepadu dan struktur panduan menggantikan sepenuhnya gabungan gabungan "silinder + panduan luar" belah tradisional, memudahkan reka bentuk mekanikal dan mengurangkan kos pemasangan dan penyelenggaraan.

Perkara Utama Pemilihan Profesional

     -- Pemilihan Saiz Gergaji: Padankan saiz lubang mengikut berat bahan kerja dan mod pemasangan. Kawal beban mendatar dalam 50% daripada nilai undian dan beban menegak dalam 25% daripada nilai undian untuk memastikan operasi yang stabil.

     -- Pemilihan Strok: Rizab margin lejang 5~10mm semasa pemilihan model. Pilih pelaras lejang AS/AT/A (0~5mm pelarasan halus) jika pemangkasan lejang yang tepat diperlukan.

     -- Padanan Arah Pemasangan: Pemasangan bahagian bawah untuk pengendalian bahan mendatar; pemasangan sisi untuk pemasangan tetap sisi; pemasangan paksi untuk susun paksi Z dan pemasangan berbilang lapisan.

     -- Pengoptimuman Konfigurasi Penampan: Penampan getah standard untuk operasi konvensional. Lengkapkan dengan penimbal hidraulik apabila kelajuan operasi melebihi 300mm/s atau berat beban melebihi 5kg untuk mengurangkan hentaman terminal dan getaran.

     -- Persediaan Pengesanan Kedudukan: Serasi dengan suis magnet M9B/M9N. Alur terbenam dwi-sisi menyokong pemasangan 2 suis untuk merealisasikan pengesanan isyarat di tempat yang tepat untuk kedua-dua pukulan lanjutan dan tarik balik.

Ringkasan Satu Ayat

     Jadual slaid pneumatik dwi-silinder SOLH MXS mengguna pakai panduan penggelek silang premium dan struktur semua-dalam-satu bersepadu, menampilkan tujahan berganda, ketepatan ultra-tinggi ±0.01mm, kapasiti ketegaran unggul dan anti-pesongan, berfungsi sebagai penyelesaian pemanduan linear berketepatan tinggi untuk semikonduktor, pemasangan ketepatan elektronik dan penentududukan frekuensi tinggi.
