Jadual Slaid Pneumatik Siri MXQ | Panduan Bola Edaran Semula / Jenis Jimat

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

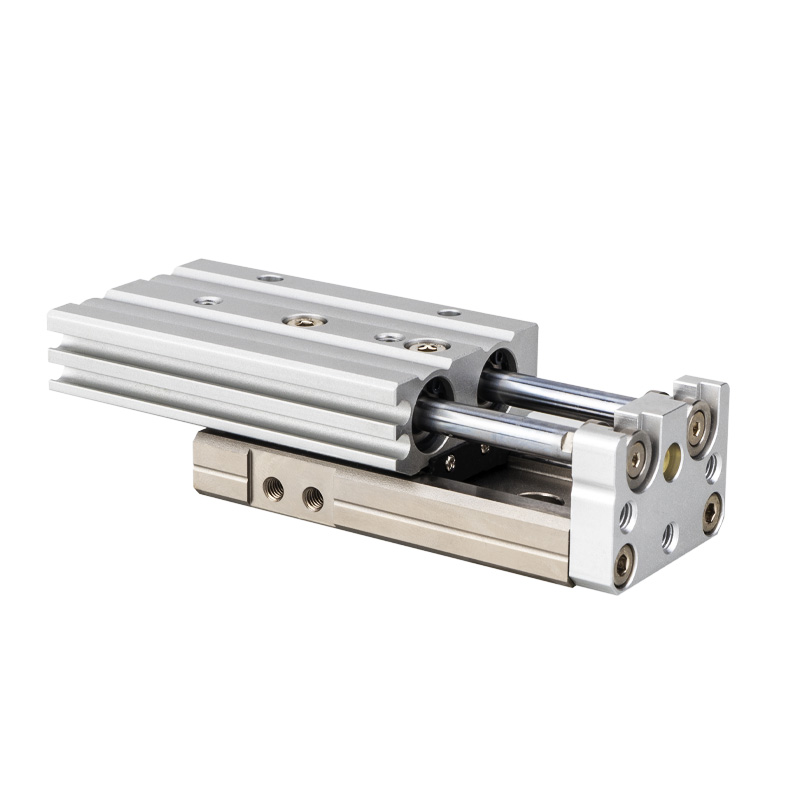

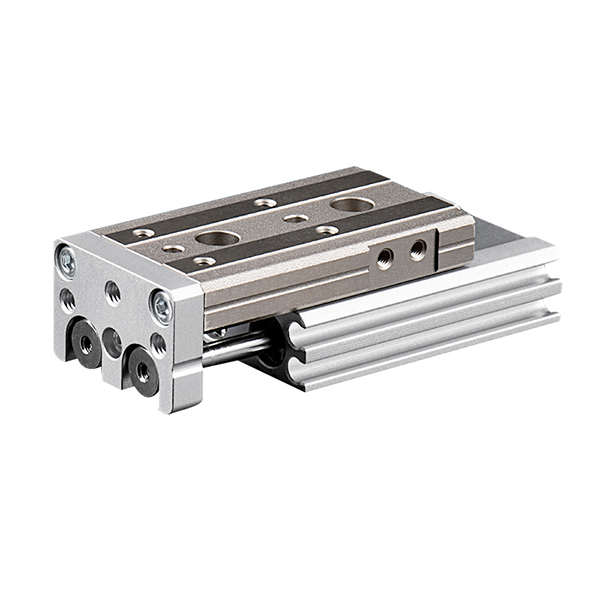

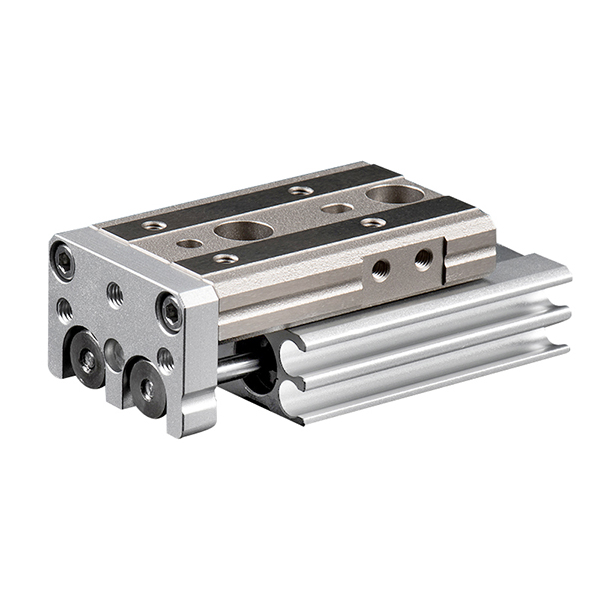

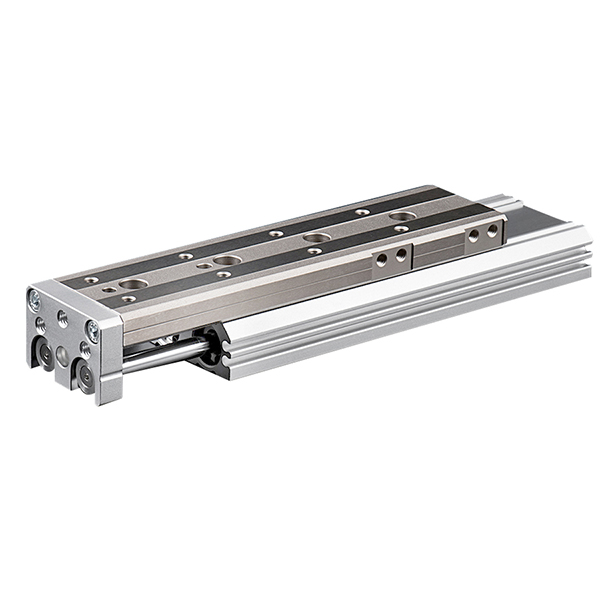

     Siri SOLH MXQ ialah meja slaid pneumatik padat menjimatkan yang menampilkan sistem pemanduan dwi-omboh dan rel panduan bola beredar semula. Mengguna pakai struktur bersepadu ultra nipis dan ringan, ia memberikan gerakan linear ketepatan sederhana yang stabil dengan ketepatan ulangan ±0.02mm. Sebagai alternatif kos efektif kepada gabungan tradisional "silinder + panduan luaran", ia sangat mengurangkan kos peralatan sambil mengekalkan prestasi operasi yang boleh dipercayai. Ideal untuk pengendalian automatik am dan senario pemasangan ketepatan standard, ia adalah penyelesaian pemanduan linear asas pilihan untuk barisan pengeluaran automatik massa.

Struktur Teras & Prinsip Kerja

     -- Pemacu Dwi-Piston Bertindak Berganda: Dilengkapi dengan struktur dwi-omboh yang memberikan tujahan keluaran berganda bagi gelongsor satu silinder dengan saiz lubang yang sama. Ia memastikan pergerakan linear segerak dan stabil dengan sifar hayunan atau pesongan semasa operasi kitaran frekuensi tinggi.

     -- Rel Panduan Bola Edaran Semula: Mengguna pakai reka bentuk panduan bola edaran semula tanpa pramuat, menampilkan pergerakan beban ringan yang lancar dan kos pembuatan yang rendah. Ia mengekalkan ketepatan kedudukan ulangan ±0.02mm yang stabil, memenuhi keperluan automasi ketepatan sederhana sepenuhnya.

     -- Badan Bersepadu Ultra Nipis & Ringan: Silinder bersepadu dan struktur meja slaid adalah 10% lebih rendah ketinggian dan 22% lebih ringan dalam berat daripada siri MXS, merealisasikan susun atur pemasangan yang lebih padat untuk peralatan terhad ruang.

     -- Pemasangan Tiga Belah Fleksibel: Menyokong penetapan tiga arah bawah, sisi dan paksi dengan lubang pin kedudukan ketepatan pratetap. Ia memudahkan prosedur pemasangan dan penentududukan di tapak, meningkatkan kecekapan pemasangan keseluruhan.

     -- Reka Bentuk Aruhan Magnet Terbina Dalam: Gelang magnet dalaman standard dengan alur pelekap sisi terpelihara untuk suis magnet siri D-M9□ dan A93. Reka bentuk pemasangan flush mengelakkan gangguan struktur dan memastikan maklum balas isyarat kedudukan stabil.

 Peraturan Pengekodan Model Lengkap

   1. Contoh Model: MXQ16-50AS-M9BW

   2. Contoh Rujukan Pesanan Standard

     -- MXQ20-75A-FR-M9NL: Bore 20mm, lejang 75mm, pelarasan lejang dwi hujung, paip paksi, suis magnet PNP dengan panjang wayar 3m

Spesifikasi Teknikal Teras Umum

Daya Output & Carta Rujukan Beban (@0.5MPa, Pemasangan Mendatar)

Nota: Kapasiti beban berkurangan dengan lejang yang lebih panjang dan kelajuan operasi yang lebih tinggi; faktor keselamatan ≥2; beban menegak memerlukan pengesahan tork yang dibenarkan

Senario Aplikasi & Perbandingan Pemilihan Produk

   1. Senario Aplikasi Keutamaan untuk Siri MXQ

     --  Pengendalian Automatik Am: Sesuai untuk pemindahan kitaran bahagian elektronik kecil, terminal, komponen plastik dan lekapan modular ringan dengan keperluan ketepatan standard.

     -- Projek Automasi Sensitif Kos: Sebagai alternatif kos efektif kepada siri MXS berketepatan tinggi, ia mengurangkan kos keseluruhan peralatan sebanyak lebih daripada 30% sambil mengekalkan prestasi asas yang stabil.

     -- Susun Atur Ruang Ultra-Kompak: Mempunyai ketinggian badan yang lebih rendah dan berat yang lebih ringan daripada slaid MXS, menjimatkan ruang pemasangan menegak untuk peralatan automatik yang sangat padat.

     -- Operasi Beban Ringan Ketepatan Sederhana: Sesuai untuk keadaan kerja dengan permintaan penentududukan ±0.02mm dan tiada keperluan ketegaran tinggi atau rintangan tork berat.

     -- Berbasikal Lejang Pendek Frekuensi Tinggi: Boleh dipercayai untuk operasi berulang jangka panjang dalam strok pendek 10~50mm, berkesan menggantikan silinder pemisah tradisional dan kombinasi panduan luaran.

   2.MXQ lwn MXS lwn MXH | Perbandingan Jadual Slaid Teras SMC

Perkara Utama Pemilihan Profesional

     -- Padanan Saiz Gergaji: Pilih saiz lubang yang sesuai mengikut berat bahan kerja dan arah pemasangan. Kawal beban mendatar dalam 50% daripada nilai undian dan beban menegak dalam 25% daripada nilai undian untuk memastikan operasi jangka panjang yang stabil.

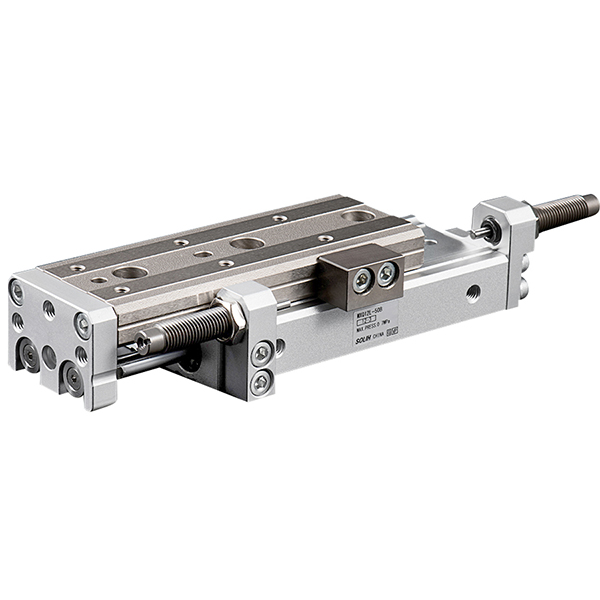

     -- Pemilihan Lejang & Tempahan Margin: Rizab margin lejang 5~10mm semasa pemilihan model. Gunakan akhiran pelarasan halus AS/AT/A (pemangkasan 0~5mm) jika penentukuran lejang yang tepat diperlukan.

     -- Pemilihan Pemasangan Fleksibel: Pemasangan bahagian bawah untuk pengendalian bahan mendatar; pemasangan sisi untuk pemasangan tetap sisi; pemasangan paksi untuk susun paksi Z dan pemasangan peralatan berbilang lapisan.

     -- Pengoptimuman Konfigurasi Penampan: Penampan getah standard untuk operasi berkelajuan rendah konvensional. Pasang penimbal hidraulik pilihan apabila kelajuan pengendalian melebihi 300mm/s atau berat beban melebihi 5kg (tidak berkenaan untuk model MXQ6).

     -- Konfigurasi Pengesanan Kedudukan: Serasi dengan suis magnet M9B/M9N/A93. Alur terbenam dua sisi menyokong pemasangan dwi suis untuk merealisasikan lanjutan/tarik balik maklum balas isyarat di tempat yang tepat.

Ringkasan Satu Ayat

     Jadual slaid pneumatik ekonomi SOLH MXQ mengguna pakai panduan bola edaran semula ringan dan struktur bersepadu dwi-omboh, menampilkan badan nipis ultra ringan, ketepatan sederhana stabil ±0.02mm dan kos rendah, berfungsi sebagai pengganti kos efektif terbaik untuk kombinasi panduan silinder tradisional untuk automasi industri am dan pemasangan ketepatan cahaya.
