Jadual Slaid Pneumatik Ketepatan Tinggi Ultra-Kompak Siri MXJ

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH MXJ ialah meja slaid pneumatik berketepatan tinggi ultra-kecil yang direka untuk pemanduan linear ketepatan mikro. Menampilkan jejak ultra padat, ketepatan kedudukan tahap mikron, pembinaan ringan dan keserasian pelekap berbilang arah, ia disesuaikan dengan sempurna untuk stesen automatik ruang terkurung termasuk pemprosesan elektronik 3C, pengesanan ketepatan, pemasangan mikro dan operasi kitaran lejang pendek frekuensi tinggi. Ia berfungsi sebagai penggerak linear mikro berketepatan tinggi arus perdana untuk senario automasi kecil.

Struktur Teras & Ciri Reka Bentuk

     -- Mod Pemacu: Operasi dwiarah dua hala, saiz gerek φ4.5/6/8/12/16mm, meliputi julat beban mikro hingga ringan 5~50N.

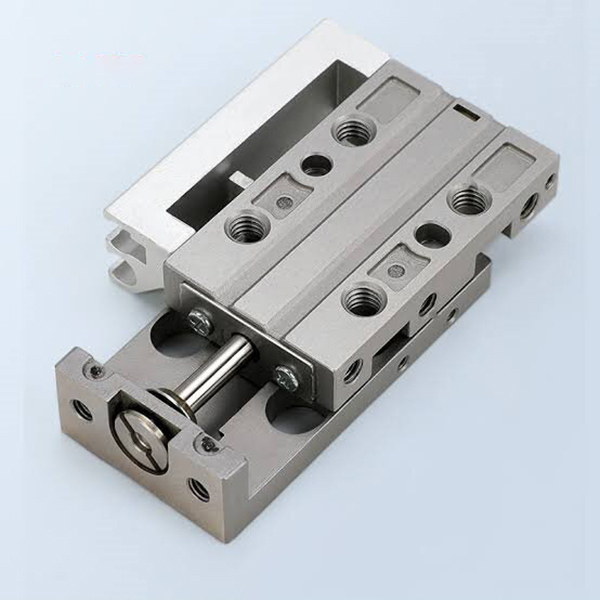

     -- Struktur Premium: Mengguna pakai badan keluli tahan karat martensit dan rel panduan bola linear bersepadu. Struktur galas beban diasingkan daripada pergerakan pengedap rod omboh, memberikan ketegaran tinggi dan operasi geseran ultra-rendah.

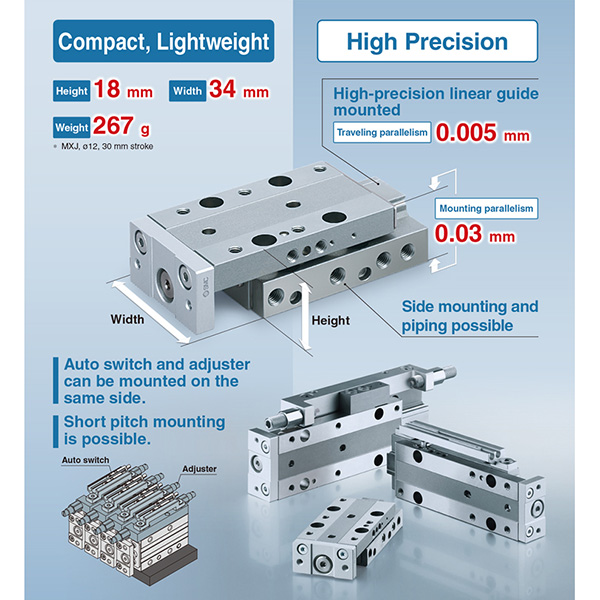

     -- Ketepatan Aras Mikron: Keselarian perjalanan 0.005mm, keselarian pelekap 0.03mm, ketegasan 0.01mm, memastikan kedudukan ketepatan ultra-stabil untuk proses yang canggih.

     -- Saiz Ultra-Kompak: Reka bentuk badan ultra nipis dengan hanya ketinggian 10mm untuk model φ4.5 dan ketinggian 18mm untuk model φ12, 30%~50% lebih kecil daripada jadual slaid MXQ yang setara, memaksimumkan penggunaan ruang untuk stesen susun atur padat.

     -- Pemasangan Berbilang Sisi Fleksibel: Menyokong pemasangan tiga sisi atas, bawah dan sisi dengan lubang pin kedudukan ketepatan, menyesuaikan diri dengan pelbagai susun atur peralatan terkurung dan padat.

     -- Keserasian Sensor Universal: Dilengkapi dengan alur suis dwi magnet sebagai standard. Model dengan lejang ≥5mm membenarkan pemasangan 2 suis magnet M9B. Reka bentuk struktur simetri membolehkan suis kiri/kanan dan kebolehtukaran paip di tapak.

     -- Penimbalan & Pengehadan Boleh Laras: Penampan getah dwi hujung standard untuk pengurangan hingar dan hentaman; pengehad lejang logam satu hujung/dua hujung pilihan dengan julat lejang boleh laras 0~5mm untuk kedudukan ultra-tepat.

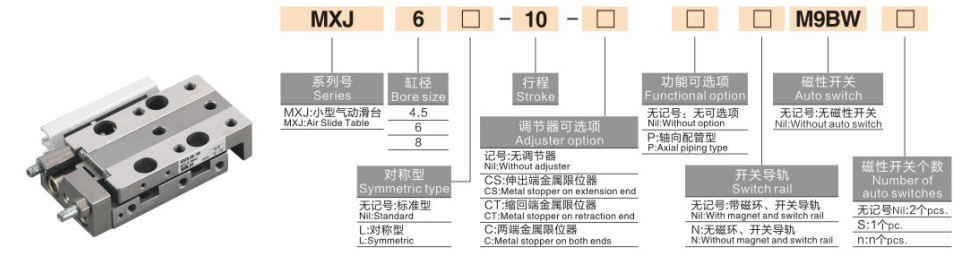

Peraturan Pengekodan Model Lengkap

   1. Contoh Model: MXJ6-10-CS-M9B

   2. Contoh Rujukan Pesanan Standard

     -- MXJ4.5-5: Jenis standard, tiada suis magnet, lubang 4.5mm, lejang 5mm, tindakan dua kali

     -- MXJ8-15-B-2M9B: Bore 8mm, lejang 15mm, had logam dwi hujung, 2 pcs suis magnet M9B

     -- MXJ12-20-L: Jenis simetri, gerudi 12mm, lejang 20mm, paip sisi boleh balik

Spesifikasi Teknikal Teras (@0.5MPa, Lakonan Berganda)

   1. Spesifikasi Mikro (φ4.5 / φ6 / φ8)

   2.Spesifikasi Kecil (φ12 / φ16)

Kelebihan Daya Saing Teras

   1. Ketepatan & Kestabilan Ultra-Tinggi Tahap Mikron

     -- Pemesinan sekeping bersepadu dipasangkan dengan rel panduan bola linear berketepatan tinggi memastikan ketepatan kedudukan berulang ±0.01mm dan ralat selari ultra-rendah, memenuhi sepenuhnya keperluan ketepatan yang ketat untuk pengesanan mikro dan proses penentududukan yang halus.

   2. Reka Bentuk Ultra-Kompak & Jimat Ruang

     -- Struktur badan ultra-nipis dan ultra-pendek dengan ketinggian minimum hanya 10mm. Reka bentuk pelekap tiga sisi menyesuaikan diri dengan ruang menegak dan mendatar ultra sempit, menjimatkan lebih 40% ruang pemasangan berbanding dengan meja slaid konvensional, sesuai untuk barisan pengeluaran automatik yang padat.

   3. Tindak Balas Pantas Ringan & Frekuensi Tinggi

    -- Struktur ringan keluli tahan karat yang dioptimumkan (40~500g) mengurangkan inersia bergerak dengan berkesan. Kelajuan operasi berjulat dari 50 hingga 500mm/s, menyokong operasi frekuensi tinggi yang stabil melebihi 300 kitaran seminit (cpm) untuk meningkatkan kecekapan pengeluaran.

   4. Operasi Tanpa Minyak & Hayat Perkhidmatan Super Panjang

     -- Mengguna pakai pengedap tahan haus geseran rendah dan reka bentuk bebas minyak, serasi dengan bengkel bersih dan persekitaran industri yang sedikit berminyak. Konfigurasi struktur tahan lama memastikan hayat perkhidmatan lebih 5 juta kitaran dengan operasi tanpa penyelenggaraan yang stabil jangka panjang.

   5. Reka Bentuk Boleh Balik Simetri untuk Pemasangan Fleksibel

     -- Pelabuhan udara simetri dan struktur alur suis membolehkan pertukaran kiri/kanan di tapak paip dan pemasangan penderia, menghapuskan sekatan arah dan mempertingkatkan penyahpepijatan di tapak dan fleksibiliti penyesuaian struktur.

Borang Pemasangan & Aplikasi Biasa

   1. Kaedah Pemasangan

     -- Pemasangan Atas: Dibetulkan melalui lubang dengan lubang pin kedudukan tepat, sesuai untuk pemasangan atas bahan kerja dan senario kedudukan ketepatan tinggi.

     -- Pemasangan Bawah: Dibetulkan melalui lubang berulir bawah, stabil dan boleh dipercayai, terpakai untuk pemasangan permukaan peralatan standard.

     -- Pemasangan Sisi: Dibetulkan melalui lubang berulir sisi, sesuai untuk peralatan dengan ruang menegak terhad dan susunan selari padat berbilang slaid.

   2. Senario Aplikasi Biasa

     -- Elektronik 3C: Pengendalian dan pemindahan cip, pemfokusan lensa kamera, laminasi komponen mikro, ujian ketahanan hayat butang

     -- Pengesanan Ketepatan: Kedudukan probe, pergerakan tepat kamera CCD, ukuran dimensi mikro, penentukuran halus optik

     -- Pemasangan Mikro: Penguncian skru automatik, pengeliman terminal, pemasukan komponen ketepatan, pemacu jig kecil

     -- Peralatan Perubatan: Kawalan ketepatan pam mikro, pensuisan injap kecil, kedudukan teleskopik instrumen kecil

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan Gergaji mengikut Beban

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Simpan tidak kurang daripada 50% margin keselamatan beban untuk operasi ketepatan yang stabil.

   2. Pengesahan Strok

     -- Julat lejang standard: 5~50mm. Utamakan pukulan pendek (5~20mm) untuk keadaan kerja frekuensi tinggi bagi memastikan ketepatan yang lebih tinggi dan kestabilan operasi.

   3. Padanan Konfigurasi

     -- Pemantauan Kedudukan: Lengkapkan 2 suis magnet M9B untuk maklum balas kedudukan lejang dua arah.

     -- Had Ketepatan: Pilih had logam dwi hujung (B) untuk kedudukan lejang tepat boleh laras 0~5mm.

     -- Penyesuaian Pemasangan: Pilih pelekap sisi untuk susun atur stesen padat, pelekap bawah untuk pemasangan permukaan standard.

Ringkasan Satu Ayat

     Jadual slaid pneumatik pneumatik berketepatan tinggi ultra-kompak siri SOLH MXJ mempunyai ketepatan kedudukan tahap mikron, pemasangan fleksibel tiga sisi, operasi frekuensi tinggi yang ringan dan pengehad logam boleh laras pilihan, berfungsi sebagai penggerak linear mikro ketepatan kos yang digunakan secara meluas dalam elektronik 3C, pengesanan ketepatan, pemasangan mikro dan peralatan automasi perubatan.
