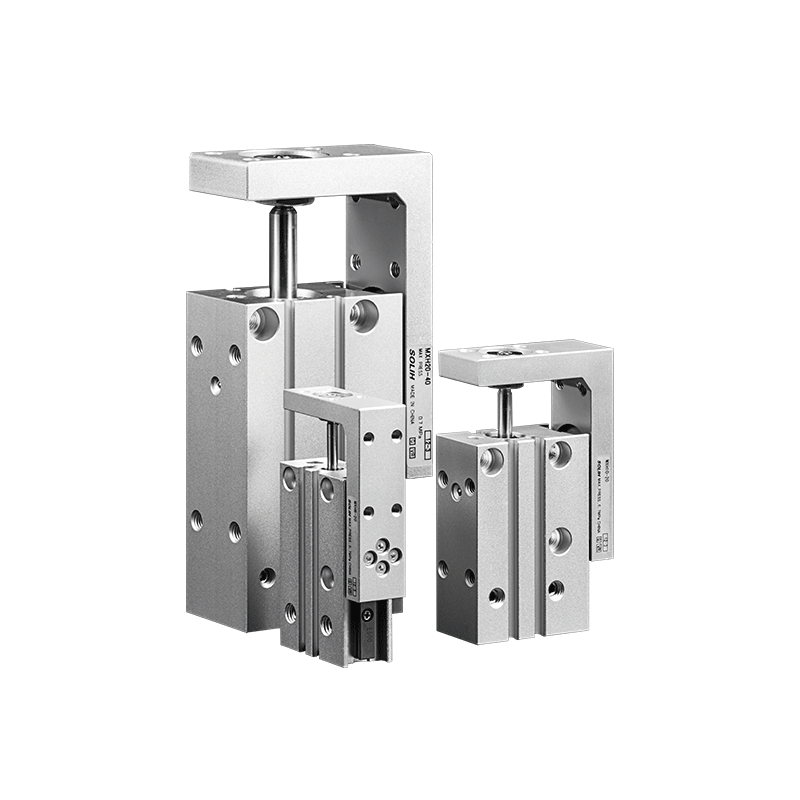

Jadual Slaid Pneumatik Lejang Panjang Sempit Siri MXH

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH MXH ialah meja slaid pneumatik padat jenis sempit yang dilengkapi dengan sistem panduan linear bola beredar. Mengintegrasikan reka bentuk ringan, ketegaran tinggi dan prestasi lejang yang dilanjutkan sehingga 60mm, ia menampilkan lebar badan ultra-sempit yang menjimatkan ruang pemasangan yang ketara. Dengan kapasiti beban anti pesongan yang sangat baik dan keupayaan kedudukan ketepatan sederhana, ia dioptimumkan khas untuk pemasangan berbilang slaid bersebelahan dan operasi pemindahan ketepatan dalam senario automatik yang sangat terhad ruang, berfungsi sebagai penyelesaian pemanduan linear mikro lejang panjang yang ideal untuk elektronik 3C dan automasi ketepatan.

Struktur Teras & Ciri Reka Bentuk

     --  Struktur Pemanduan Dwi-Omboh: Mengguna pakai mod pemanduan dwi-piston dwitindakan, memberikan daya output yang stabil dan prestasi operasi segerak yang cemerlang, memastikan gerakan linear yang konsisten semasa kerja kitaran frekuensi tinggi.

     --  Rel Panduan Bola Beredar Infinite: Dilengkapi dengan rel panduan linear bola beredar tanpa henti, menampilkan ketegaran struktur yang tinggi dan kestabilan gerakan linear yang sangat baik. Keselarian perjalanan dikawal dalam 0.05mm untuk pukulan pendek, dengan berkesan mengelakkan kegelisahan dan penyelewengan gerakan.

     -- Badan Padat Sangat Sempit: Struktur lebar sempit yang dioptimumkan, jauh lebih tipis daripada jadual slaid siri MXQ dan MXS tradisional, menyokong susunan bersebelahan padat berbilang slaid untuk memaksimumkan penggunaan ruang peralatan.

     -- Kapasiti Beban Anti-Offset Unggul: Tork yang dibenarkan adalah kira-kira 6 kali ganda daripada siri MXU tradisional, dengan rintangan yang sangat dipertingkatkan kepada beban sipi dan beban julur, menyesuaikan diri dengan keadaan operasi daya unilateral yang kompleks.

     --  Pemasangan Fleksibel Pelbagai Arah: Menyokong pemasangan 4 hala dengan lubang melintang melalui lubang/lubang berulir dan lubang berulir membujur. Dipadankan dengan reka bentuk paip 3 sisi, ia memenuhi keperluan pemasangan dan susun atur paip yang pelbagai untuk struktur peralatan yang sempit dan bertindan.

     -- Penyesuaian Penderia Sejagat: Cincin magnet terbina dalam sebagai standard, dengan alur penderia dwi-sisi yang serasi dengan suis magnet siri D-M9□ dan A93, merealisasikan pengesanan kedudukan strok yang tepat dan maklum balas isyarat.

Peraturan Pengekodan Model Lengkap

   1. Contoh Model: MXH16-50Z-M9NL

   2. Contoh Rujukan Pesanan Standard

     --  MXH10-30-M9BW: Bore 10mm, lejang 30mm, suis magnet NPN dengan panjang wayar 1m

Spesifikasi Teknikal Teras

Daya Keluaran & Carta Rujukan Beban (@0.5MPa)

Faktor keselamatan ≥2; Beban menegak memerlukan pengesahan tork yang dibenarkan

Spesifikasi Tork Yang Dibenarkan (Kapasiti Beban Anti-Offset, N·m)

Senario Aplikasi & Perbandingan Pemilihan Produk

   1. Senario Aplikasi Keutamaan untuk Siri MXH

     --  Peralatan yang Sangat Terkandas Ruang: Reka bentuk badan ultra-sempit menyokong pemasangan sebelah-menyebelah padat berbilang meja slaid, padan sempurna bahagian dalam peralatan automatik miniatur.

     --  Operasi Lejang Panjang Ketepatan Sederhana: Lejang maksimum sehingga 60mm dengan ketepatan ulangan ±0.02mm, jauh melebihi kestabilan kedudukan silinder pneumatik biasa, memenuhi permintaan pemindahan jarak jauh ketepatan sederhana.

     --  Pemindahan Frekuensi Tinggi Beban Ringan: Sesuai untuk pengendalian kitaran dan kedudukan komponen elektronik, terminal, bahagian plastik kecil dan lekapan perkakas ketepatan.

     --  Keadaan Kerja Beban Anti-Offset: Rintangan tork yang sangat baik membolehkan operasi yang stabil di bawah daya unilateral dan senario pemasangan julur, menyelesaikan masalah pesongan dan kegelisahan gelongsor biasa.

Perbandingan Siri MXH lwn MXQ lwn MXS

Garis Panduan Pemilihan Profesional

     --  Padanan Saiz Gergaji: Kawal beban mendatar dalam lingkungan 50% daripada nilai undian dan beban menegak dalam lingkungan 25% daripada nilai undian, dengan faktor keselamatan terjamin tidak kurang daripada 2 untuk memastikan operasi jangka panjang yang stabil.

     -- Tempahan Strok: Rizab margin lejang 5~10mm semasa pemilihan; lejang standard maksimum siri MXH ialah 60mm untuk mengelakkan kesan had dan meningkatkan hayat perkhidmatan.

     -- Pemilihan Mod Pemasangan: Pilih pelekap melintang untuk susun atur ruang ultra-sempit; mengguna pakai pelekap membujur untuk senario pemasangan bertindan dan berbilang lapisan untuk menjimatkan ruang peralatan keseluruhan.

     -- Pengoptimuman Penampan: Lengkapkan dengan penimbal hidraulik apabila kelajuan operasi melebihi 300mm/s atau berat beban melebihi 3kg, dengan berkesan mengurangkan kesan terminal dan getaran.

     -- Konfigurasi Sensor: Alur penderia dwi sisi menyokong pemasangan suis magnet dwi, ​​merealisasikan pengesanan tepat di tempat kedua-dua strok lanjutkan dan tarik balik untuk pemantauan kedudukan lejang penuh.

Ringkasan Satu Ayat

     Jadual slaid pneumatik padat sempit SOLH MXH menampilkan badan ultra sempit, rintangan tork tinggi, lejang panjang 60mm dan ketepatan sederhana ±0.02mm, dengan pemasangan 4 arah dan operasi bebas minyak, menjadi penyelesaian kos efektif yang optimum untuk pemasangan padat dan pemindahan ketepatan frekuensi tinggi beban ringan dalam ruang automatik terkurung.
