Jadual Slaid Pneumatik Padat Siri MXP Ultra-High Precision

Jadual Slaid Pneumatik Padat Siri MXP Ultra-High Precision

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

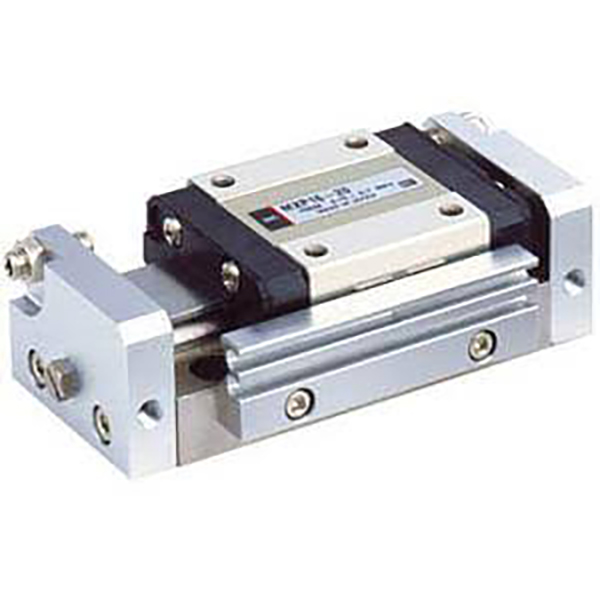

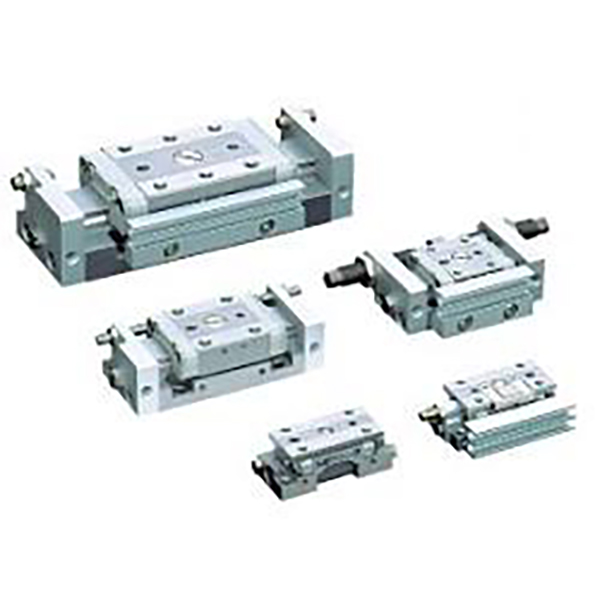

     Siri SOLH MXP ialah meja slaid pneumatik padat berketepatan ultra tinggi yang direka bentuk untuk senario penentududukan mikro yang ketat. Mengguna pakai struktur rel panduan silinder terbina dalam dan badan keluli tahan karat bersepadu, ia memberikan keselarian tahap mikron, ralat putaran ultra rendah dan ketegaran yang luar biasa. Menyokong paip dwi arah dan berbasikal stabil frekuensi tinggi, ia amat sesuai untuk pemasangan ketepatan 3C, pengesanan optik dan kedudukan komponen mikro ketepatan tinggi, berfungsi sebagai model premium untuk aplikasi pemanduan linear miniatur yang canggih.

Struktur Teras & Ciri Reka Bentuk

     --  Mod Pandu: Operasi dua hala bertindak dua arah, saiz gerek φ6/8/10/12/16mm, meliputi julat beban ringan 10~120N.

     -- Struktur Premium Bersepadu: Mempunyai rel panduan linear silinder terbina dalam dan badan keluli tahan karat martensitik satu keping. Mekanisme galas beban diasingkan sepenuhnya daripada pergerakan pengedap rod omboh, mencapai ketegaran yang melampau dan geseran yang minimum.

     -- Gred Kepersisan Ultra Tinggi: Keselarian perjalanan 0.004mm, keselarian pelekap 0.02mm, ketepatan putaran ±0.03° (φ6/8/10) / ±0.04° (φ12/16), memberikan prestasi penentududukan ketepatan ultra-stabil yang terkemuka di industri.

     -- Badan Sempit Ultra-Kompak: Ketinggian badan hanya 17~23mm, 10%~20% lebih sempit daripada model setara MXJ, membolehkan susun atur ultra padat untuk ruang kerja yang sangat terhad.

     -- Fleksibiliti Paip Dwi Arah: Menyokong kedua-dua paip sisi dan paksi dengan susun atur boleh tukar di tapak, menyesuaikan diri dengan keperluan penghalaan saluran paip di tapak yang pelbagai.

     -- Keserasian Sensor Universal: Alur suis dwi magnetik standard membenarkan pemasangan 2 suis magnetik M9B untuk pemantauan kedudukan dwiarah yang boleh dipercayai.

     -- Penimbalan & Pengehadan Pelbagai Peringkat: Penampan getah dwi hujung standard untuk pengurangan hingar dan hentaman; pengehad lejang logam tunggal/dua hujung pilihan, serta pilihan penimbal hidraulik untuk model φ8 dan ke atas, dengan julat lejang boleh laras 0~5mm untuk kawalan kedudukan ultra-tepat.

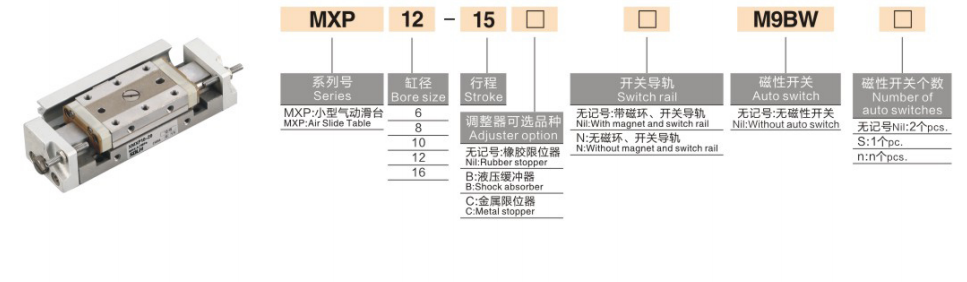

Peraturan Pengekodan Model Lengkap

   1. Contoh Model: MXP8-15-B-M9BW

   2. Contoh Rujukan Pesanan Standard

     --  MXP6-5: Jenis standard, tiada suis magnet, gerek 6mm, lejang 5mm, bertindak dua kali

     --  MXP10-20-B-2M9B: Bore 10mm, lejang 20mm, had logam dwi hujung, 2 pcs suis magnet M9B

     -- MXP12-25-D: Bore 12mm, lejang 25mm, had logam hujung lanjut, serasi paip paksi

Spesifikasi Teknikal Teras (@0.5MPa, Lakonan Berganda)

Kelebihan Daya Saing Teras

   1. Ketepatan & Kestabilan Tahap Mikron Sangat Tinggi
     -- Mempunyai keselarian perjalanan ultra rendah 0.004mm dan ketepatan putaran serendah ±0.03°, dipasangkan dengan ketepatan kedudukan ulangan ±0.01mm. Ia menghapuskan goncangan mikro dan sisihan kedudukan, memenuhi sepenuhnya permintaan ketepatan yang ketat untuk pengesanan optik, laminasi komponen mikro dan proses ujian ketepatan tinggi.

   2. Struktur Silinder Terbina Dalam & Badan Padat Sangat Sempit
     -- Silinder dibenamkan di dalam struktur rel panduan, mengurangkan lebar badan sebanyak 10%~20% berbanding dengan model MXJ. Reka bentuk paip sisian/paksi dua hala yang inovatif membolehkan pensuisan di tapak yang fleksibel, menyelesaikan sekatan susun atur saluran paip di stesen padat ultra-sempit.

   3. Ketegaran Tinggi & Hayat Perkhidmatan Panjang
     -- Badan keluli tahan karat martensit satu keping dan struktur rel panduan bersepadu memberikan rintangan ubah bentuk yang sangat baik dan ketegaran struktur. Mengguna pakai reka bentuk pengedap geseran rendah bebas minyak, serasi dengan bengkel bersih dan persekitaran industri yang ringan, mencapai hayat perkhidmatan tanpa penyelenggaraan melebihi 5 juta kitaran.

   4. Operasi Lancar Frekuensi Tinggi
     -- Pengedap geseran rendah premium dan rel panduan bola berketepatan tinggi memastikan pergerakan ultra-lancar. Kelajuan operasi berjulat dari 50 hingga 500mm/s, menyokong kayuhan frekuensi tinggi yang stabil melebihi 350cpm tanpa gagap atau kegelisahan, sesuai untuk tugasan kedudukan berulang lejang pendek jangka panjang.

   5. Penyesuaian Pemasangan Pelbagai Pemandangan yang Fleksibel
     -- Menyokong pelekap tiga sisi atas, bawah dan sisi dengan lubang pin kedudukan ketepatan. Struktur pelabuhan udara simetri membolehkan pertukaran paip kiri/kanan di tapak, benar-benar melanggar had arah dan menyesuaikan diri dengan reka bentuk struktur peralatan yang pelbagai.

Borang Pemasangan & Aplikasi Biasa

   1. Kaedah Pemasangan

     -- Pemasangan Atas: Dibetulkan melalui lubang melalui lubang pin kedudukan ketepatan, sesuai untuk pemasangan atas bahan kerja dan senario kedudukan ketepatan tinggi yang memerlukan anjakan sifar.

     --  Pemasangan Bawah: Dibetulkan melalui lubang berulir bawah dengan struktur yang stabil dan boleh dipercayai, terpakai untuk pemasangan permukaan peralatan standard dan pemanduan linear tetap.

     --  Pemasangan Sisi: Dibetulkan melalui lubang berulir sisi, sesuai untuk peralatan dengan ruang menegak terhad dan susunan selari padat berbilang unit slaid.

   2. Senario Aplikasi Biasa

     --  3C Elektronik: Pemasangan dan pengikatan cip, pemfokusan modul kanta, kedudukan ultra ketepatan komponen mikro, ujian kitaran probe

     --  Peralatan Optik: Pergerakan ketepatan kamera CCD, penentukuran halus kanta optik, kedudukan laser, pemanduan platform pengesanan ketepatan tinggi

     --  Perhimpunan Ketepatan Mikro: Penguncian skru automatik miniatur, pengeliman terminal, pemasukan komponen ketepatan, pemanduan jig berketepatan tinggi

     -- Peralatan Perubatan: Kawalan ketepatan pam mikro, pensuisan tepat injap kecil, kedudukan teleskopik instrumen kecil

Perbandingan Pemilihan Jadual Slaid: MXP lwn MXJ lwn MXQ

Panduan Pemilihan Pantas 3 Langkah

   1. Pemilihan Gergaji mengikut Beban
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Simpan tidak kurang daripada 50% margin keselamatan beban untuk memastikan operasi ketepatan yang stabil.

   2. Pengesahan Strok Julat lejang standard: 5~30mm. Utamakan pukulan pendek (5~20mm) untuk keadaan kerja frekuensi tinggi untuk mengekalkan ketepatan kedudukan yang lebih tinggi dan kestabilan operasi.

   3. Padanan Konfigurasi

      --  Pemantauan Kedudukan: Lengkapkan 2 suis magnet M9B untuk maklum balas kedudukan strok dua arah masa nyata.

     -- Had Ketepatan & Penimbalan: Pilih had logam dwi hujung (B) untuk kedudukan tepat boleh laras 0~5mm; pilih penimbal hidraulik untuk model φ8 dan ke atas untuk mengurangkan kesan frekuensi tinggi.

     --  Penyesuaian Paip: Gunakan paip paksi untuk susun atur ruang ultra-sempit, dan paip sisi untuk senario pemasangan standard konvensional.

Ringkasan Satu Ayat

     Jadual slaid pneumatik berketepatan ultra tinggi siri SOLH MXP mempunyai ciri selari ultra rendah 0.004mm, ralat putaran minimum, rel panduan bersepadu terbina dalam, paip boleh tukar dua arah dan penimbal hidraulik pilihan, berfungsi sebagai peringkat linear mikro ketegaran tinggi premium untuk pengesanan optik, pemasangan 3C ultra ketepatan dan peralatan perubatan automasi mewah.
