Silinder Padat Pemasangan Percuma Berbilang Gunung Siri MD

Jenama:SOLH oleh Richge Technology

Gambaran Keseluruhan Siri Produk

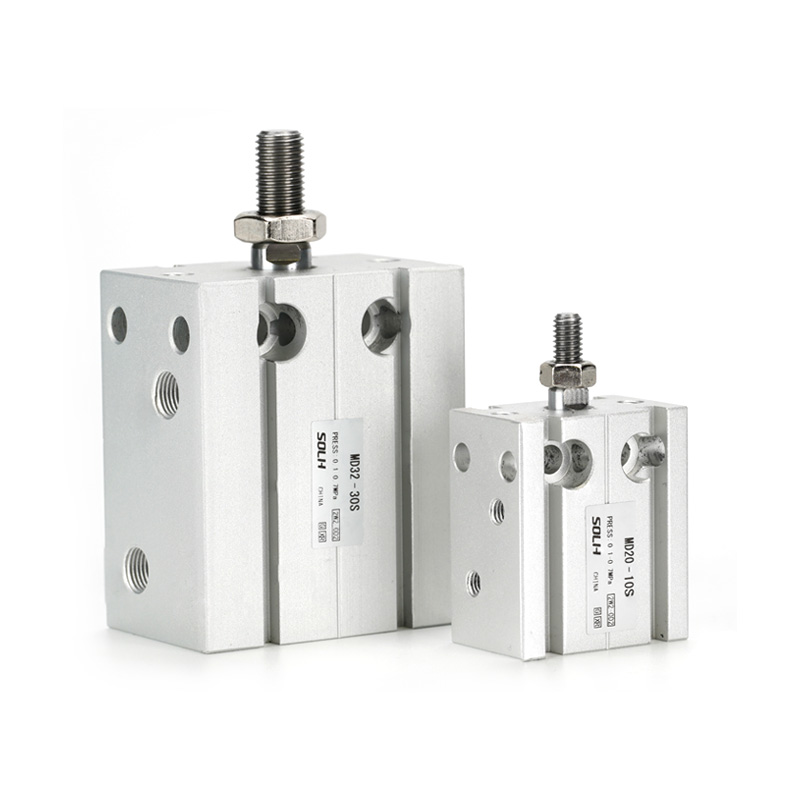

     Siri SOLH MD ialah silinder miniatur pemasangan bebas pelbagai kedudukan standard dengan lubang pelekap bulatan penuh, bentuk blok ultra nipis dan keupayaan pemasangan sudut sewenang-wenangnya. Direka untuk ruang peralatan terkurung yang sempit, susun atur berketumpatan tinggi dan stesen kerja lontar & penentududukan berselang beban ringan.

     5 submodel lengkap meliputi rod tunggal/berganda, lakonan tunggal/berganda, permintaan lejang tetap/boleh laras:

     -- MD: Batang tunggal bertindak ganda (jenis universal standard)

     -- MSD: Batang tunggal lakonan tunggal (spring memanjang keluar)

     -- MTD: Batang tunggal lakonan tunggal (spring tarik masuk)

     -- MDD: Berganda ganda bertindak (anti kilasan tiada putaran)

     -- MDJ: Double rod double acting dengan lejang boleh laras belakang

Jadual Spesifikasi Teknikal Teras Universal

Reka Bentuk Struktur & Kelebihan Prestasi Teras

  1. Pemasangan berbilang kedudukan 6 arah penuh

     -- Lubang mengetuk seragam diedarkan di hadapan, belakang, kiri, kanan, atas dan bawah badan silinder; boleh dibetulkan pada mana-mana satah & mana-mana sudut. Berbilang silinder susunan selari sebelah-menyebelah memaksimumkan penggunaan ruang kabinet.

  2. Badan ringan blok ultra nipis

     -- 30%~50% ketebalan dinding lebih nipis daripada silinder badan bulat standard, badan utama aloi aluminium ringan die-cast untuk reka bentuk mekanisme kecil.

  3. galas rod omboh pelincir sendiri

     -- Sendal pelincir diri geseran rendah bersepadu pada rod omboh, operasi bebas minyak, hayat perkhidmatan yang panjang dan pergerakan lancar yang stabil.

  4. Alur pelekap suis magnet standard

     -- Alur gelongsor trapezoid khusus pada kedua-dua belah badan silinder; pemasangan mudah, pembongkaran dan peralihan kedudukan suis buluh magnet tanpa pendakap tambahan.

  5. pad penimbal getah hadapan terbina dalam

     -- Penampan bersepadu di hujung rod menyerap getaran hentaman, mengurangkan bunyi operasi dan melindungi lekapan kecil & bahan kerja.

  6. Rod berkembar boleh dikembangkan & varian lejang boleh laras

     -- Rod berkembar MDD: Prestasi anti-kilasan yang kuat, pesongan putaran sifar, pemanduan linear yang stabil di bawah beban sisi

     -- Lejang boleh laras MDJ: Skru penalaan halus belakang untuk pelarasan had lejang, fleksibel untuk keperluan panjang kedudukan berubah-ubah

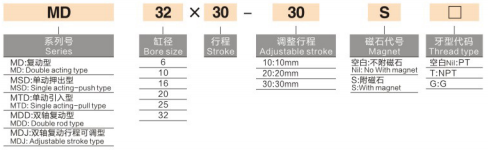

Peraturan Penamaan Model Lengkap

  1. Model 1: Standard single rod double acting MD16×30S

     -- MD = Kod siri, silinder padat bertindak ganda rod tunggal

     -- 16 = Diameter gerudi (mm)

     -- 30 = Panjang lejang asas (mm)

     -- S = Cincin magnet terbina dalam (kosong = tiada magnet)

  2.Model 2: Rod berkembar boleh laras MDJ20×20-10S

     -- MDJ = Double rod double acting dengan pelarasan lejang belakang

     -- 20 = Saiz gerudi (mm)

     -- 20 = Lejang asas tetap

     -- 10 = Lejang tambahan boleh laras (Jumlah perjalanan = 20 + 10 = 30mm)

     -- S = Akhiran pilihan gelang magnet terbina dalam

Jadual Teras Output Teoritikal (Unit: N)

Panduan Pemilihan Langkah demi Langkah & Aplikasi Biasa

  1. Peraturan Penghakiman Pemilihan Teras

     -- Keutamaan sekatan ruang: Rongga pemasangan sempit, susun atur padat, permintaan pelekap berbilang sudut → Pilih silinder padat blok siri MD

     -- Pemeriksaan keadaan beban: Beban ringan paksi tulen tanpa pesongan sisi → Rod tunggal MD standard; Kilasan sisi / beban sisi mengimbangi wujud → Model anti putaran rod berkembar MDD

     -- Permintaan pelarasan lejang: Perjalanan kedudukan berubah memerlukan had yang baik → Varian rod berkembar lejang boleh laras MDJ

     -- Maklum balas isyarat kedudukan: Tambahkan akhiran S dengan suis magnet CMSH/DMSH untuk pengesanan lejang PLC

  2. Senario Aplikasi Industri Biasa

     -- Automasi 3C & Semikonduktor: Pengapit lekapan mini, penolak bahan, pengeliman komponen, stesen penentududukan tepat

     -- Peralatan Automatik Am: Penyekatan bahan kerja, pensuisan stesen, mekanisme salingan linear kecil

     -- Pemasangan Perkakas & Perkakasan Rumah: Muatkan tekan bahagian kecil, pengancing snap, pendispensan gam mikro

     -- Jentera Pembungkusan & Makanan: Penyampaian bahan ringan, pengapit produk, pengasingan pengisihan automatik

Ringkasan Satu Ayat

     Silinder kompak bebas lekapan berbilang arah SOLH MD meliputi rod tunggal/ganda, lakonan tunggal/ganda dan varian MDJ lejang boleh laras dengan lubang pelekap 6 sisi penuh, penimbal terbina dalam dan cincin magnet pilihan, reka bentuk ringan ultra nipis sesuai untuk pengapit beban ringan, lontar dan kedudukan dalam peralatan 3C, semikonduktor, pembungkusan dan automasi.
