Silinder Pneumatik Nipis Berpandu Siri CQM

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Silinder nipis berpandukan ketegaran tinggi siri SOLH CQM, boleh ditukar ganti dengan CQM/CDQM yang diimport. Rod pemandu berkembar terbina dalam berdasarkan struktur silinder nipis CQ2. Sangat meningkatkan rintangan beban sisi dan prestasi anti putaran. Panjang badan yang sama dengan CQ2, tiada panduan luaran tambahan diperlukan. Saiz pelekap serasi dengan CQ2/CQS, digunakan secara meluas untuk penentududukan ketepatan, pengapit dan tolak dengan beban sisi.

Struktur & Ciri Utama

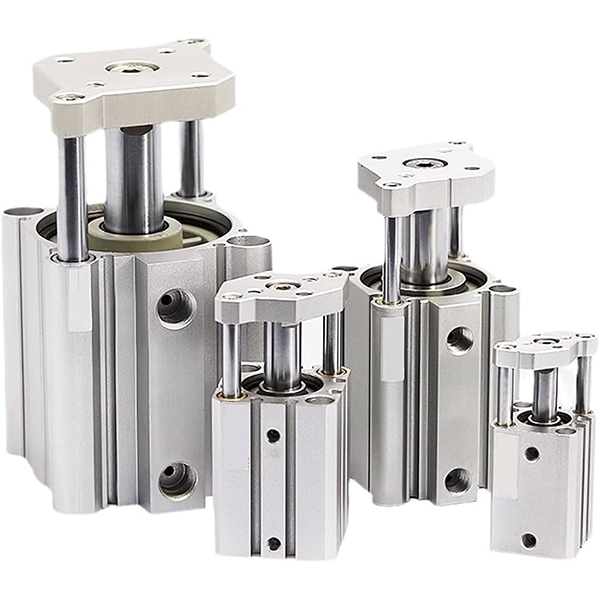

     -- Badan silinder nipis bersepadu + rod pemandu berkembar selari, plat pelekap beban pada hujung hadapan;

     -- Tong aluminium beranod keras, rod omboh bersalut krom & rod pemandu;

     -- Varian: CQM(bukan magnetik), CDQM(dilengkapi magnet), versi hayat panjang CQM-XB24;

     -- Kapasiti beban sisi 2~4 kali lebih tinggi daripada silinder CQ2 standard, toleransi putaran ≤±0.2°;

     -- Penampan getah standard pada kedua-dua hujung, tiada pilihan kusyen udara;

     -- Magnet terbina dalam CDQM untuk pengesanan suis magnetik, pemasangan sensor yang fleksibel.

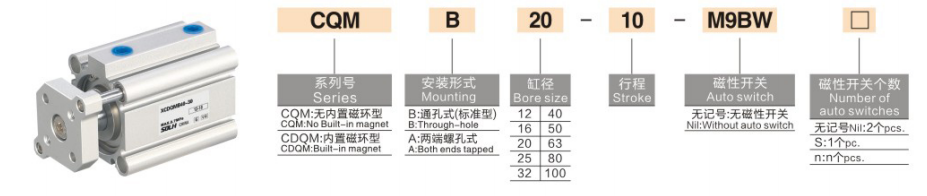

Peraturan Pengekodan Model

   1. Contoh: CDQMB20-50-M9B

     -- C: Magnet terbina dalam (CDQM); kosong = bukan magnet (CQM)

     -- DQM: Kod siri untuk silinder nipis berpandu

     -- B/A: Jenis pemasangan; B=melalui lubang; A=lubang diketuk hujung

     -- 20: Saiz lubang: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Panjang lejang 5~100mm

     -- M9B: Pilihan suis magnetik

Spesifikasi Teknikal

Daya Tujah & Tarik Teori & Beban Sisi Maks @0.5MPa

Ringkasan Satu Ayat

     SOLH CQM siri bersepadu rod panduan dwi silinder pneumatik nipis dengan anti-putaran yang sangat baik dan kapasiti beban sisi yang tinggi, penggerak ketepatan sempurna untuk menggantikan silinder CQ2 standard untuk aplikasi pengapit dan penentududukan automasi.
