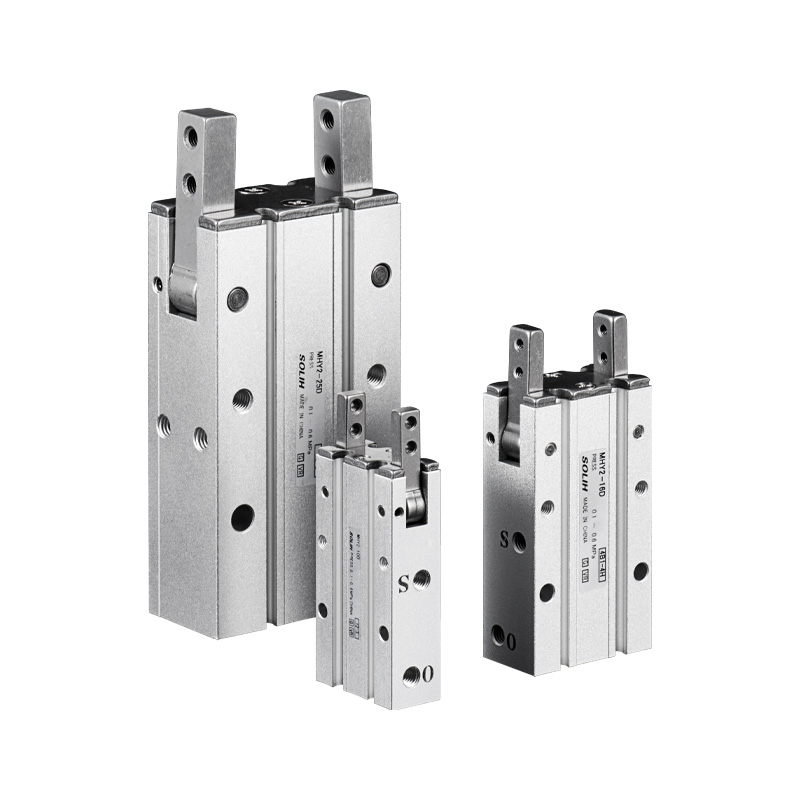

MHY2 Siri 180° Cam-Driven Swing Pneumatic Gripper

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH MHY2 ialah pencengkam pneumatik 2 rahang yang dipacu sesondol lebar 180° lebar. Kelebihan teras: sudut bukaan ultra-besar, struktur padat ringan, struktur anti-habuk dan kedudukan ulangan yang stabil. Ideal untuk pengendalian bahan kerja bulat & tidak teratur, pemuatan/pemunggahan automatik, membalik dan menyusun. Trajektori gerakan mudah membolehkan pilih & lepas terus tanpa pergerakan mekanikal yang kompleks.

Struktur Teras & Prinsip Operasi

     -- Penghantaran: Mekanisme sesondol (bukan gear & rak). Dwi omboh tolak pemasangan cam untuk memacu dua rahang serentak. Sudut bukaan maksimum 180°, kedudukan overclose -3° untuk pegangan anti-longgar. Ayunan lancar yang disegerakkan tanpa pesongan rahang.

     -- Pembinaan: Badan aloi aluminium, rahang keluli tahan karat sebagai standard, cincin magnet terbina dalam, slot pelekap suis magnet empat sisi. Lubang pelekap tersedia di bahagian bawah dan muka sisi. Reka bentuk pelepasan sempit menghalang pencerobohan habuk dan serpihan ke dalam mekanisme dalaman.

     -- Mod Operasi: Lakonan Berganda (D) sahaja, tiada variasi NO/NC lakonan tunggal. Kawalan udara dua arah dengan kelajuan buka/tutup boleh laras.

     -- Ketepatan Kedudukan: Ulang ketepatan kedudukan ±0.02mm dengan sudut hayunan yang konsisten.

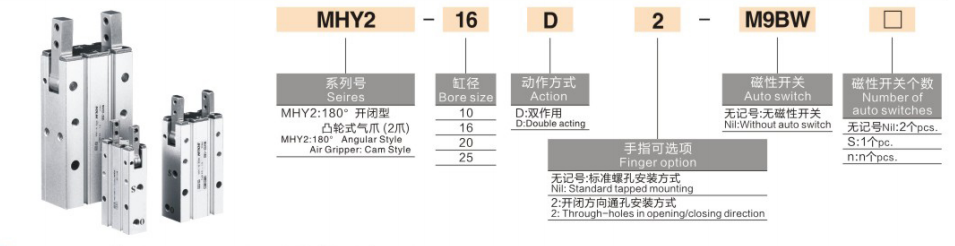

Peraturan Pengekodan Model Lengkap

  1. Contoh Model：MHY2-16D-S-M9BW

  2. Rujukan Pesanan Standard

     MHY2-20D-S-M9BW: Gergaji 20, dua tindakan, cincin magnet terbina dalam, suis magnet M9B dengan kabel 1m.

Spesifikasi Teknikal Teras Universal

Data Tork & Daya Pengapit (0.5MPa, Jarak Pengapit Rujukan L=35mm)

     Nota Penting: Daya pengapit berkesan berkurangan apabila jarak pengapit L memanjang. Pengesahan tork beban adalah wajib semasa pemilihan.

Senario Aplikasi Pilihan

  ✅ Pilih MHY2 jika:

     -- Memerlukan bukaan ultra lebar 180° untuk tiub silinder, bahagian berbentuk tidak sekata, stesen pemunggahan & pemunggahan

     -- Pengesan akhir robot padat muatan ringan, keutamaan reka bentuk yang ringan

     -- Persekitaran bengkel dengan habuk dan serpihan, menuntut struktur dalaman anti-kontaminasi

     -- Perlu penyelesaian alternatif apabila pencengkam selari MHZ2 tidak dapat mencengkam bahan kerja tidak sekata berdiameter besar

  ❌ Tidak disyorkan, pilih model alternatif:

     -- Perlukan satu lakonan yang biasanya terbuka / biasanya tertutup memegang kuasa mati → Pilih pencengkam ayunan gear MHW2

     -- Memerlukan lubang lebih besar daripada 25mm dan daya pengapit yang berat → Pilih siri MHW2 (lubang maksimum sehingga 40)

     -- Pengapit linear selari tulen dengan perjalanan bukaan kecil → Pilih pencengkam selari MHZ2

Garis Panduan Pemilihan Utama

     -- Pilih gerek mengikut diameter bahan kerja & dimensi luar: 10(kecil) →16 →20 →25(sederhana-besar)

     -- Tambah akhiran -S cincin magnet ditambah suis magnet siri M9 untuk maklum balas kedudukan PLC

     -- Pemilihan pemasangan: kosong untuk lubang yang diketuk standard; akhiran -2 untuk pemasangan lubang telus sesuai untuk pemasangan platform & pendakap

     -- Semakan beban: Kekalkan jarak pengapit L ≤35mm; mengekalkan faktor keselamatan ≥1.5 untuk daya tork & pengapit

Ringkasan Satu Ayat

     Penggenggam pneumatik hayunan sesondol SOLH MHY2 lebar 180° menggunakan struktur penghantaran sesondol anti-habuk, tindakan dua kali sahaja, ketepatan ulangan ±0.02mm dengan suis magnet pilihan dan pelekap lubang tembus, penyelesaian padat ringan untuk pengambilan bahan kerja bulat berdiameter besar & tidak teratur, membalik dan menyusun pada peralatan automasi robot kecil.
