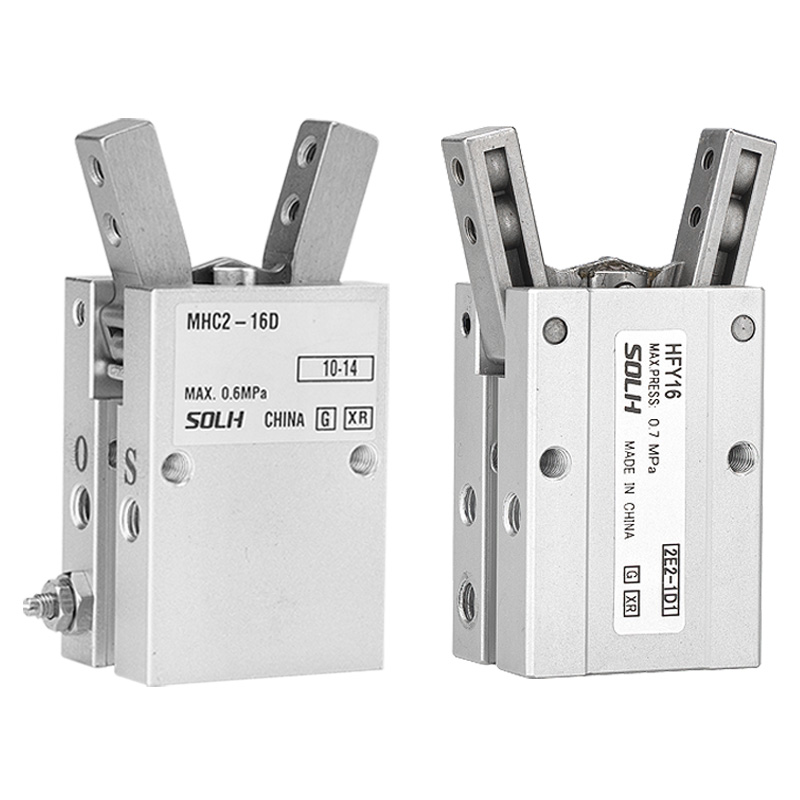

HFY Siri Y-Type Pivot Swing Pneumatic Gripper

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH HFY ialah pencengkam buaian berbentuk Y padat yang dipacu oleh mekanisme tuil omboh dan pivot tunggal, alternatif terus kepada SMC MHC2. Ciri-ciri teras: penguatan tork tuil untuk daya pengapit yang kuat, sudut bukaan ayunan besar, badan langsing untuk ruang pemasangan yang ketat. Sesuai untuk komponen kecil bulat, melengkung dan tidak teratur, digunakan secara meluas dalam elektronik, perkakasan, bahagian plastik dan stesen pemasangan ringan.

Struktur Teras & Prinsip Kerja

   1. Transmisi: Omboh tunggal menolak pemasangan tuil pangsi untuk menukar gerakan linear kepada pergerakan hayunan jenis Y. Struktur tuil menguatkan tork keluaran untuk pengapit yang kuat.

   2. Mod Operasi

     -- HFY: Bertindak dua kali (standard) – kawalan udara dua arah untuk buka & tutup

     -- HFTY: Satu lakonan Biasanya Terbuka – pengapit bekalan udara; spring terbuka secara automatik selepas kehilangan tekanan

   3. Sudut Ayunan: Maksimum buka +30°, tutup -10°, jumlah ayunan berkesan lebih kurang. 40°, memberikan kelegaan bukaan yang mencukupi untuk memilih bahagian.

   4. Pembinaan: Badan aluminium anod yang keras, rahang berkekuatan tinggi, cincin magnet terbina dalam. Tiga permukaan pelekap (bawah / sisi / belakang). Injap pendikit boleh laras bersepadu untuk kawalan kelajuan bebas.

   5. Ketepatan Kedudukan: Ulang ketepatan kedudukan ±0.02mm, stabil untuk pemilihan ketepatan tugas ringan.

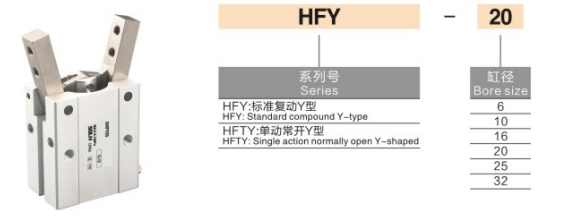

Peraturan Pengekodan Model Lengkap

   1. Contoh Model：HFY20-M9BW

  2. Rujukan Pesanan Standard

     HFY25-M9BW Bore 25, bertindak dua kali, dipasang dengan suis magnetik M9BW (kabel 1m).

Spesifikasi Teknikal Teras Universal

Sudut Ayunan & Jadual Tork Pengapit (@0.5MPa, Rahang Standard)

⚠️ Nota Penting: Daya kilas pengapit menurun apabila panjang sambungan rahang meningkat. Faktor keselamatan ≥1.5 mesti dikhaskan semasa pengiraan beban.

Senario Aplikasi Pilihan

   ✅ Utamakan HFY jika:

     -- Bahan kerja adalah komponen kecil bulat, berbentuk arka atau tidak teratur (terminal elektronik, perumah plastik kecil)

     -- Memerlukan sudut bukaan yang agak besar (~40°) dalam sampul pemasangan terhad

     -- Susun atur peralatan terhad ketinggian/lebar; Struktur ayunan Y menjimatkan lebih banyak ruang daripada penggenggam selari

     -- Beban ringan ≤5kg, berbasikal frekuensi tinggi, permintaan penggerak kos efektif

     -- Perlu pelekap tiga permukaan yang fleksibel untuk perkakas tersuai yang padat

Perbandingan Pemilihan: HFY VS SMC MHC2

Garis Panduan Pemilihan Utama

   1. Pemilihan gerek berdasarkan jisim bahan kerja & sambungan rahang

     -- Beban ringan ≤1kg → ø6/10; Beban sederhana 1~5kg → ø16~32

   2. Pemilihan mod operasi

     -- Pengeluaran berterusan am → HFY lakonan berganda

     -- Perlu bukaan automatik selepas pemotongan kuasa → HFTY lakonan tunggal NO

   3. Susun atur pemasangan

     -- Pelekap bawah lalai diutamakan; pelekap sisi untuk lebar sempit; pelekap belakang untuk stesen pemindahan talian pemasangan

   4. Pelarasan kelajuan

     -- Gunakan injap pendikit boleh laras terbina dalam untuk mengawal kelajuan hayunan dan mengelakkan impak bahan kerja

   5. Maklum balas kedudukan

     -- Pasang suis magnet CMSH / DS1-G pada dwi alur untuk mengesan keadaan terbuka & tertutup sepenuhnya

Ringkasan Satu Ayat

     Pencengkam pneumatik ayunan pangsi SOLH HFY Y mengguna pakai struktur penguatan tork tuil omboh tunggal, tersedia dalam HFY bertindak dua kali dan lakonan tunggal NO HFTY, pelekap tiga permukaan dengan injap pendikit terbina dalam dan slot suis magnet, alternatif kos efektif kepada MHC2 untuk peralatan automasi 3-C yang berbeban bulat & tidak teratur, perkakasan pemetik kecil berfrekuensi tinggi dan plastik berfrekuensi tinggi.
