Panduan Linear Siri HFZ Penggenggam Pneumatik Selari

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH HFZ ialah penggenggam selari ketegaran tinggi yang dilengkapi dengan panduan linear penggelek/bola bersepadu, didorong oleh mekanisme segerak dwi omboh dan rak & pinion. Boleh ditukar ganti sepenuhnya dengan siri SMC MHZ2.

     Tiga varian operasi tersedia:

     -- HFZ: Jenis standard bertindak dua kali

     -- HFSZ: Tindakan tunggal biasanya tertutup (pengapit spring, pegangan padam kuasa)

     -- HFTZ: Tindakan tunggal biasanya terbuka (pelepasan spring, buka kuasa) Sesuai untuk pengapit ketepatan beban ringan & sederhana, pemasangan automatik dan aplikasi efektor akhir robot.

Struktur Teras & Prinsip Operasi

  1. Transmisi: Dwi omboh + rak & pemacu segerak pinion. Dua rahang mengekalkan pergerakan selari yang sempurna tanpa mengimbangi atau pesongan.

  2. Sistem Panduan: Panduan linear penggelek / bola bersepadu dengan pin pengesan di bahagian bawah untuk mengelakkan peralihan. Ketegaran yang sangat baik, ketepatan ulangan yang tinggi dan rintangan yang kuat untuk mengimbangi beban.

  3. Mod Operasi

     -- Lakonan Berganda HFZ: Bekalan udara untuk pengeluaran berterusan sejagat terbuka/tutup

     -- HFSZ Single Acting NC: Bekalan udara membuka rahang; pengapit spring apabila udara terputus (pegangan bahan kerja mati)

     -- HFTZ Single Acting NO: Bekalan udara menutup rahang; spring terbuka apabila udara terputus (pelepasan automatik mati)

  4. Pembinaan: Badan aloi aluminium, rahang keluli tahan karat, cincin magnet terbina dalam. Alur suis magnet dua sisi; permukaan pelekap berbilang: bawah / tepi / lubang telus.

  5. Ketepatan Kedudukan: ±0.01 mm (lubang 6~25); ±0.02 mm (lubang 32~40), stabil di bawah kayuhan frekuensi tinggi.

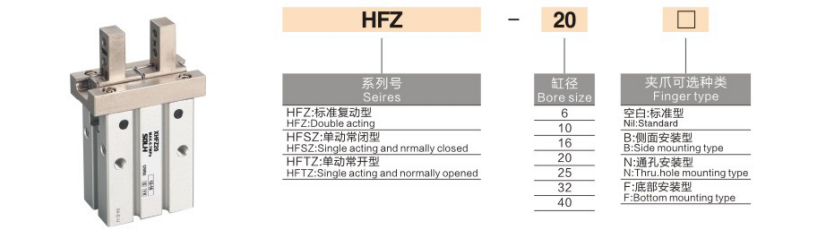

Peraturan Pengekodan Model Lengkap

 1. Contoh Model：HFZ20N-M9BW

 2. Rujukan Pesanan Standard

     HFZ25N-M9BW Bore 25, bertindak dua kali, lekap melalui lubang, suis magnet M9B dengan kabel 1m.

Spesifikasi Teknikal Teras Universal

Jadual Rujukan Daya Strok & Pengapit (0.5MPa, Rahang Standard)

⚠️ Nota Penting: Daya pengapit yang berkesan berkurangan apabila panjang sambungan rahang L bertambah. Pengesahan muatan dengan faktor keselamatan ≥1.5 adalah wajib.

Senario Aplikasi Pilihan

  ✅ Pilih siri HFZ jika:

     -- Perlu penggantian terus untuk SMC MHZ2; memerlukan fungsi tahan/lepaskan kuasa bertindak tunggal

     -- Pengapit selari ketepatan beban ringan & sederhana: Elektronik 3C, perkakasan ketepatan, pengacuan suntikan, peralatan pembungkusan

     -- Ketegaran tinggi dan rintangan beban mengimbangi diperlukan untuk pengesan hujung robot & stesen pemasangan ketepatan

     -- Pemasangan berbilang arah yang fleksibel: pemasangan lubang melalui / sisi / bawah untuk mekanisme bersepadu yang padat

Garis Panduan Pemilihan Utama

   1.Pilih saiz gerek mengikut berat bahan kerja dan mod pengapit (cengkaman luar / dalam), pastikan daya pengapit ≥1.5 kali beban sebenar

   2. Pemilihan mod operasi

     -- Pengapit berterusan pemadaman → HFSZ biasanya ditutup

     -- Pelepas auto mati kuasa → HFTZ biasanya terbuka

     -- Pengeluaran besar-besaran berterusan tanpa permintaan spring keselamatan → HFZ bertindak dua kali

  3. Pemilihan pemasangan: Lubang diketuk standard(kosong) / lubang tembus(N) / pelekap sisi(B) agar sesuai dengan platform atau pendakap

  4. Pengesanan kedudukan: Lengkapkan -M9□ suis magnet, slot dwi-sisi menyokong 2 suis untuk maklum balas isyarat terbuka & tertutup

  5. Kawalan beban mengimbangi: Hadkan panjang sambungan rahang L, elakkan melebihi momen lentur pemandu linear yang dibenarkan

Ringkasan Satu Ayat

     SOLH HFZ panduan linear penggenggam pneumatik selari menggunakan panduan roller/bola dan pemacu segerak rack-pinion, tersedia dalam HFZ lakonan dua kali ganda, NC HFSZ lakonan tunggal dan varian NO HFTZ dengan pilihan berbilang lekap dan ketepatan tinggi ±0.01mm, boleh ditukar ganti terus dengan MHZ2, penyelesaian ketegaran tinggi C ketepatan OAT dan perkakasan am yang ideal
