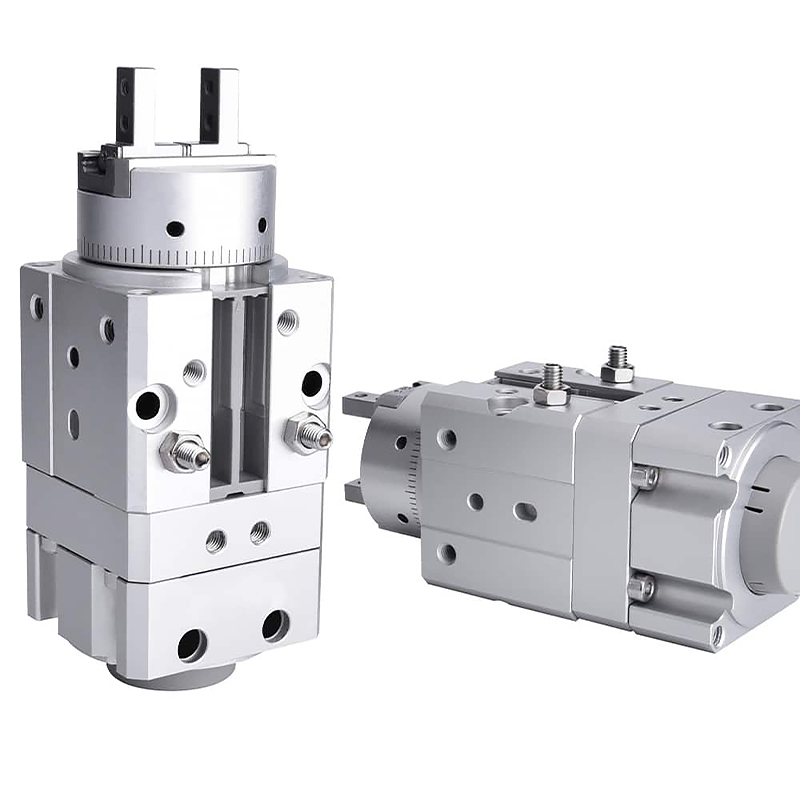

MRHQ Series Integrated Rotary Gripper (Jenis Vane, Gripping & Putaran All-in-One)

Jenama: SOLH oleh Richge Technology

Gambaran Keseluruhan Produk

     Siri SOLH MRHQ ialah penggerak bersepadu yang menggabungkan silinder putar jenis ram dan penggenggam 2 rahang selari. Kelebihan teras: struktur bersepadu ultra padat, sudut hayunan standard 90° / 180°, pelarasan halus sudut ±10°, pemasangan universal 5 arah, operasi berkelajuan tinggi & berketepatan tinggi. Ia adalah penyelesaian pilihan untuk penjepit bahan kerja beban ringan & sederhana, membalikkan, perubahan arah talian pemindahan dan stesen ruang terkurung. Gantikan gabungan diskret meja putar + pencengkam berasingan untuk memudahkan susun atur mekanikal.

Struktur Teras & Ciri Kerja

     -- Prinsip Operasi: Unit putar ram bersepadu memacu putaran aci keluaran, dipadankan dengan penggenggam selari terbina dalam. Struktur sekeping tanpa kurungan penyambung tambahan.

     -- Merit Integrasi: Panjang keseluruhan dipendekkan sebanyak ~20% berbanding dengan meja putar belah + pemasangan pencengkam. Elakkan daripada mengayun & menarik tiub/kabel semasa putaran untuk pergerakan yang lebih lancar dan tindak balas yang lebih pantas.

     -- Pelarasan Sudut Ayunan: Versi standard 90° dan 180°. Skru henti hujung membolehkan jumlah pelarasan ±10° (±5° pada setiap hujung) untuk memenuhi keperluan kedudukan berbilang sudut.

     -- Pemasangan Fleksibel: 5 muka pelekap (2 muka hujung paksi + 3 sisi sisi). Mengesan bos pada lubang pin kedudukan atas/bawah dan sisi untuk pemusatan cepat dan pemasangan mudah.

     -- Bahan & Ketahanan: Badan aluminium anod yang keras, pengedap ram tahan haus dan rahang keluli tahan karat. Hayat perkhidmatan mekanikal ≥5 juta kitaran, stabil untuk talian automatik frekuensi tinggi.

     -- Keserasian Sensor: Kilang dipasang dengan cincin magnet. Menyokong sehingga empat suis magnet: dua untuk pengesanan had berputar dan dua untuk maklum balas terbuka/tertutup rahang untuk merealisasikan kawalan kedudukan gelung tertutup penuh.

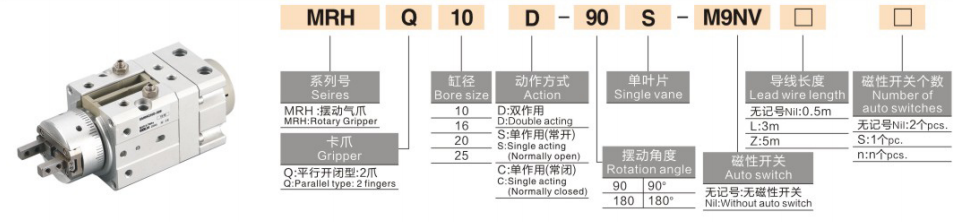

Peraturan Pengekodan Model Lengkap

 1. Contoh Model：MRHQ16D-90S-M9B

  2. Contoh Rujukan Pesanan Standard

     -- MRHQ10D-90S: Bore 10, rahang bertindak dua kali, putaran 90°, unit putar ram tunggal, tanpa suis

     -- MRHQ25D-180S-M9BW: Bore 25, ayunan 180°, dilengkapi dengan suis magnet M9BW

Spesifikasi Teknikal Teras Universal (Tekanan Ujian:0.5MPa)

Kelebihan Daya Saing Teras

  1. Struktur semua-dalam-satu yang padat, penjimatan ruang & pergerakan yang stabil

     -- Fungsi cengkaman dan putaran gabungan mengurangkan dimensi keseluruhan, menghilangkan seretan kabel/tiub semasa putaran, sesuai untuk rongga peralatan yang sempit.

  2. Ayunan standard 90° / 180° dengan penalaan sudut halus

     -- Julat putaran ±10° boleh laras, sesuai untuk proses membalikkan bahan kerja, pemindahan arah dan proses kedudukan berbilang sudut.

  3. Pemasangan 5 arah + struktur pengesanan ketepatan

     -- Pemasangan berbilang orientasi paksi dan sisi, pengesanan bos dan lubang pin memudahkan pemusatan dan memendekkan masa pentauliahan.

  4. Kekerapan tinggi & ketepatan tinggi untuk beban ringan/sederhana

     -- Ketepatan ulangan rahang ±0.01mm, berbasikal rahang sehingga 180cpm; direka untuk bahan kerja antara 0.1~5kg.

  5. Pemantauan sensor berbilang titik untuk interlock PLC

     -- Sehingga empat suis magnet boleh dipasang untuk memantau kedudukan had berputar secara serentak dan status terbuka/tertutup rahang untuk kawalan jujukan automatik.

Kaedah Pemasangan & Aplikasi Perindustrian Biasa

  1. Pilihan Pemasangan

     -- Pemasangan mendatar paksi: Perubahan arah bahan kerja pada talian pemasangan

     -- Pemasangan menegak membujur: Pemuatan atas-bawah ditambah tindakan pusing ganti untuk alatan mesin

     -- Pemasangan sisi sisi: Mencengkam & membalikkan sisi dalam stesen terkurung

  2. Senario Aplikasi Biasa

     -- 3C & Elektronik: Mencengkam dan membalikkan perumah telefon, penutup bateri dan komponen ketepatan kecil

     -- Komponen Automotif: Pemindahan bahagian plastik dalaman, elemen getah dan tuangan kecil

     -- Pembungkusan & Logistik: Perubahan arah untuk kotak kecil, palet dan bahan berbeg

     -- Automasi Umum: Pensuisan stesen, perolehan bahan kerja 180° dan pemasangan kedudukan

Panduan Pemilihan Pantas 3 Langkah

  1. Pemilihan gerek berdasarkan jisim bahan kerja

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Kekalkan margin keselamatan minimum 30%.

  2. Pengesahan sudut ayunan

     -- Pilih 90S untuk perolehan 90°; pilih 180S untuk 180° flipping. Pilih MRHQ jika pelarasan halus lejang berputar diperlukan.

  3. Padanan konfigurasi

     -- Kawalan kedudukan gelung tertutup: Pasang empat suis magnet siri M9 untuk memantau status putar dan rahang.

     -- Susun atur pemasangan terkurung: Utamakan model bersepadu MRHQ dan bukannya meja putar belah + pemasangan pencengkam.

Ringkasan Satu Ayat

     Penggenggam putar bersepadu jenis ram SOLH MRHQ menggabungkan pengapit rahang selari dan pusing ganti menjadi satu unit padat dengan sudut hayunan boleh laras standard 90°/180°, pemasangan 5 arah dan keserasian berbilang sensor; penyelesaian beban ringan & sederhana yang sempurna untuk membalikkan bahan kerja, memuat/memunggah dan pemindahan arah pada barisan pengeluaran automatik ruang terkurung.
